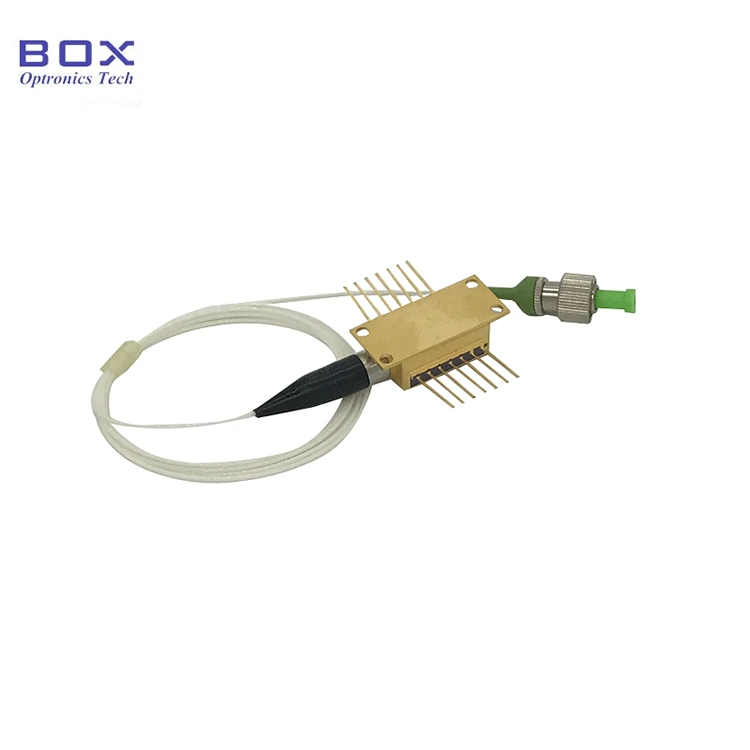

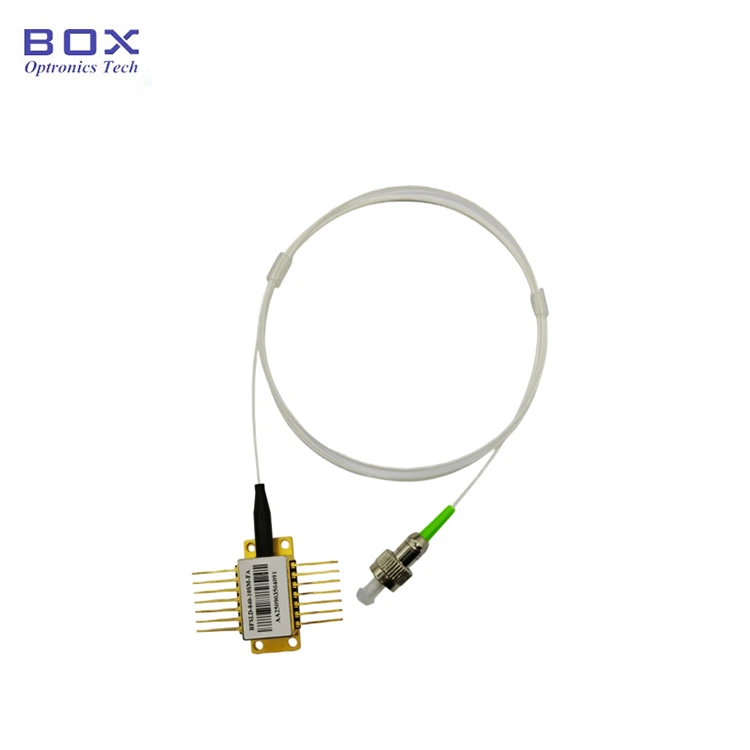

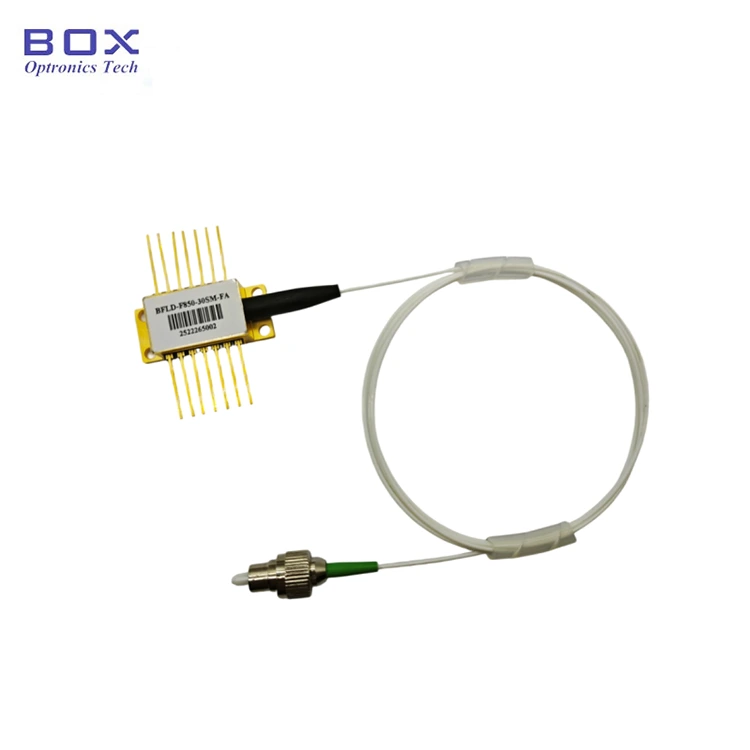

LAN-WDM 10mW फायबर कपल्ड लेसर

बॉक्स ऑप्ट्रोनिक्स 1266.5~1345.5nm तरंगलांबी, सहिष्णुता +/-nm सह LAN-WDM 10mW फायबर कपल्ड लेसर पुरवते. फायबर एसएम फायबर किंवा पीएम फायबर असू शकतो. आम्ही जागतिक ग्राहकांना उच्च-विश्वसनीयता वितरित फीडबॅक लेझर डायोड, अंगभूत TEC कुलर आणि मॉनिटर PD प्रदान करतो. आम्ही नमुना चाचणी आणि स्थिर मोठ्या प्रमाणात वितरणास समर्थन देतो. ते संशोधन, विकास किंवा मोठ्या प्रमाणात उत्पादनासाठी असो, Box Optronics हा तुमचा विश्वासार्ह भागीदार आहे.

चौकशी पाठवा

उत्पादन वर्णन

सामग्री सारणी

१. चा परिचय LAN-WDM 10mW फायबर कपल्ड लेसर

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

५. उत्पादन तपशील

6. ऑर्डर माहिती

७. डेटाशीट

8. कोट आणि देय अटी

९. आघाडी वेळ

10. ऑपरेशन नोट्स

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

हे LAN-WDM 10mW फायबर कपल्ड लेसर आहे उद्योग-मानक 14-पिन बटरफ्लाय पॅकेज जे अंगभूत TEC समाकलित करते, ऑप्टिकल आयसोलेटर आणि थर्मिस्टर. यात 10mW आउटपुट पॉवर, +/-1nm पर्यंत वैशिष्ट्ये आहेत तरंगलांबी सहिष्णुता, आणि कमी थ्रेशोल्ड प्रवाह. हे C/DWDM सिस्टमसाठी आदर्श आहे, फायबर ऑप्टिकल सेन्सर्स आणि लेसर स्रोत अनुप्रयोग.

उत्पादन तपशील

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
केंद्र तरंगलांबी	λc	TL=15～35℃ CW	λc-1	λc	λc+1	nm
ऑप्टिकल आउटपुट पॉवर	PO	TL=15～35℃ CW	10	-	-	mW
थ्रेशोल्ड वर्तमान	आयटीएच	CW	-	9	13	mA
LD फॉरवर्ड करंट	जर	पीएफ = रेटेड पॉवर	-	80	100	mA
एलडी फॉरवर्ड व्होल्टेज	VF	पीएफ = रेटेड पॉवर	-	-	1.5	V
साइड-मोड सप्रेशन प्रमाण	SMSR	CW	35	40	-	dB
ऑप्टिकल अलगाव	-	-10 < TC < +70℃	30	35	-	dB
जबाबदारीचे निरीक्षण करा	IM/PF	-	-	1	20	μA/mW
जबाबदारीचे निरीक्षण करा स्थिरता	-	-	-	-	20	%
गडद प्रवाहाचे निरीक्षण करा	आयडी	VPD=5V	-	-	50	nA
TEC चालू	ITEC	TL = 25℃, TC = 70℃	-	0.6	2.0	A
टीईसी व्होल्टेज	VTEC	TL = 25℃, TC = 70℃	-	1.3	3.5	V
TEC वीज वापर	P	TC = 75℃	-	-	5	W
थर्मिस्टर प्रतिकार	RTH	TC = 25℃	9.5	10	10.5	कोहम
थर्मिस्टर बी स्थिर	BTH	TC = 25℃	-	3900	-	K
तरंग. तापमान गुणांक	Δλ/ΔT	0℃	-	-	0.09	nm/℃
तरंग. वर्तमान गुणांक	Δλ/ΔΙ	20℃	0.07	-	0.12	nm/mA

उत्पादन वैशिष्ट्ये

● मल्टीक्वांटम तसेच (MQW)वितरित-फीडबॅक (DFB) लेसर

● एसएम फायबर किंवा पीएम फायबर पिगटेल;

● 10mW आउटपुट पॉवर;

● 14-पिन TEC सह BTF पॅकेज, ऑप्टिकल आयसोलेटर, थर्मिस्टर आणि मॉनिटर पीडी.

उत्पादन अनुप्रयोग

●

C/DWDM प्रणाली;

● लेसर स्रोत

● CATV प्रणाली;

● फायबर ऑप्टिकल सेन्सर्स.

उत्पादन तपशील

● चॅनल क्रमांक आणि तरंगलांबी

चॅनल क्र.	λc(nm)	चॅनल क्र.	λc(nm)	चॅनल क्र.	λc(nm)
LA01	1266.50	LA08	1296.50	LA15	1315.50
LA02	1271.50	LA09	1301.50	LA16	1320.50
LA03	1276.50	LA10	1304.58	LA17	1325.50
LA04	1281.50	LA11	1306.85	LA18	1330.50
LA05	1286.50	LA12	1309.14	LA19	1335.50
LA06	1286.66	LA13	1310.50	LA20	1340.50
LA07	1291.50	LA14	1311.43	LA21	1345.50

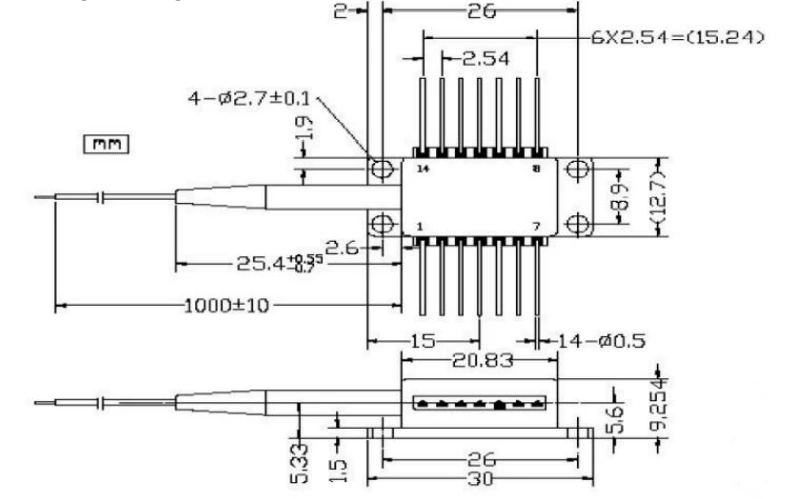

● पॅकेज ड्रॉइंग (युनिट:मिमी):

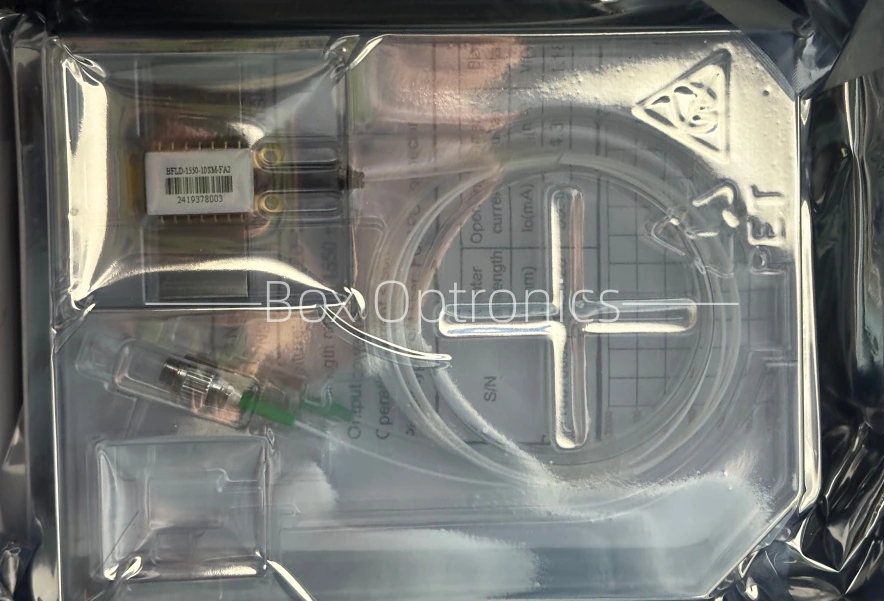

● पॅकिंगचे उदाहरण

	ॲक्सेसरीज	प्रमाण
1	LAN-WDM 10mW फायबर कपल्ड लेसर	1
2	उत्पादन चाचणी अहवाल	1

ऑर्डर करत आहे माहिती

नाव

तरंगलांबी

आउटपुट पॉवर

फायबर प्रकार

कनेक्टर

पिन-आउट

बीएफएलडी

-LAXX

-XX

DFB लेसर

LA01:1266.50nm

LA02:1271.50nm

10:10mW

सानुकूलित

SM: सिंगल मोड

PM: ध्रुवीकरण राखणे

FA: FC/APC

SA: SC/APC

इतर

NULL:प्रकार १

2:प्रकार 2

उदा: BFLD-LA13-10SM-FA

(ऑर्डर माहिती: LAN-WDM 10mW फायबर कपल्ड लेसर, 14-पिन बटरफ्लाय पॅकेज, 1310.50nm, 10mW आउटपुट पॉवर, SM फायबरसह, FC/APC कनेक्टर, type1 पिन-आउट).

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

(३) इतर

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स

● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).

● प्रतिबंध करण्यासाठी उत्पादनाच्या ऑपरेटिंग सर्किटची स्थिरता सत्यापित करा नाडी प्रवाहामुळे होणारे नुकसान.

● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.

● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: ऑपरेशन परिपूर्ण कमाल रेटिंगच्या पलीकडे डिव्हाइसला कायमचे नुकसान होऊ शकते.

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
