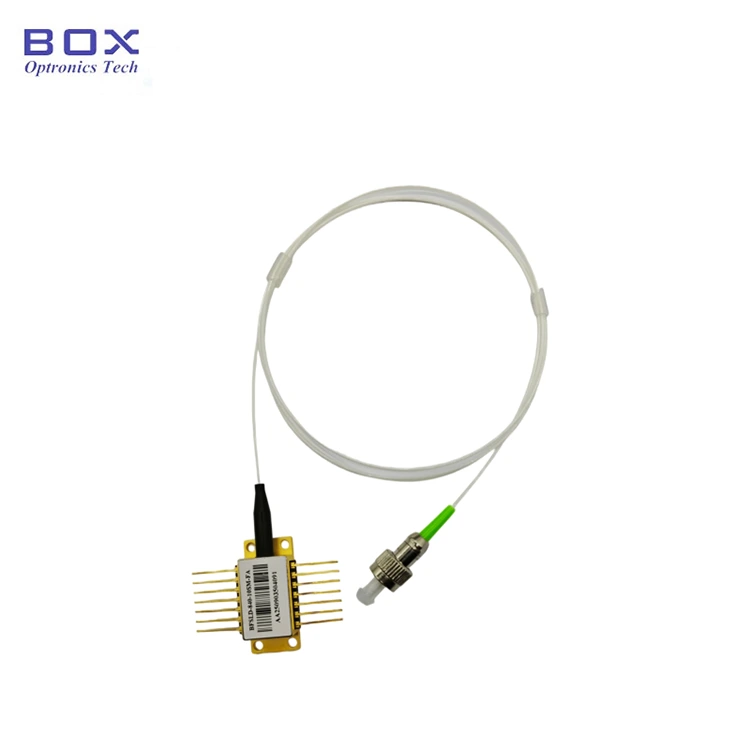

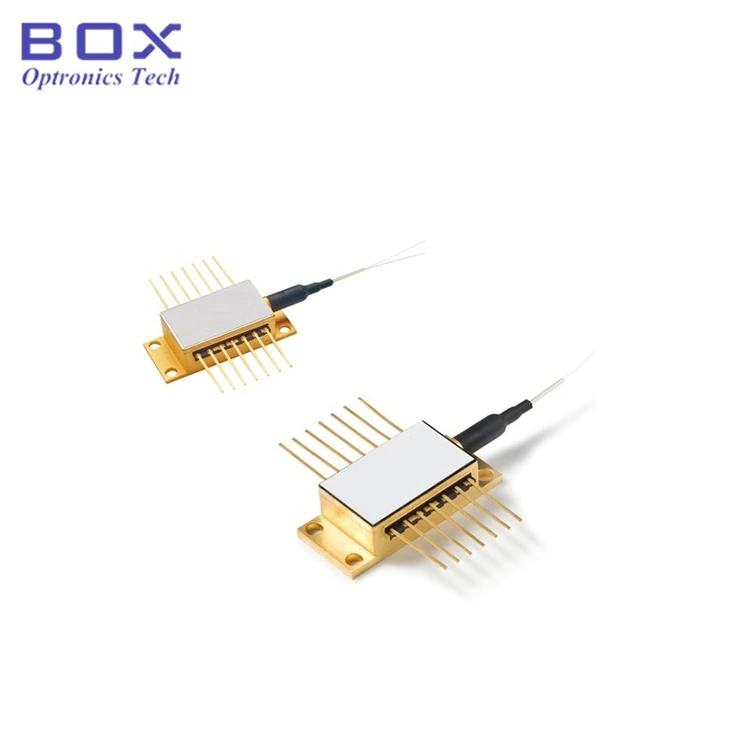

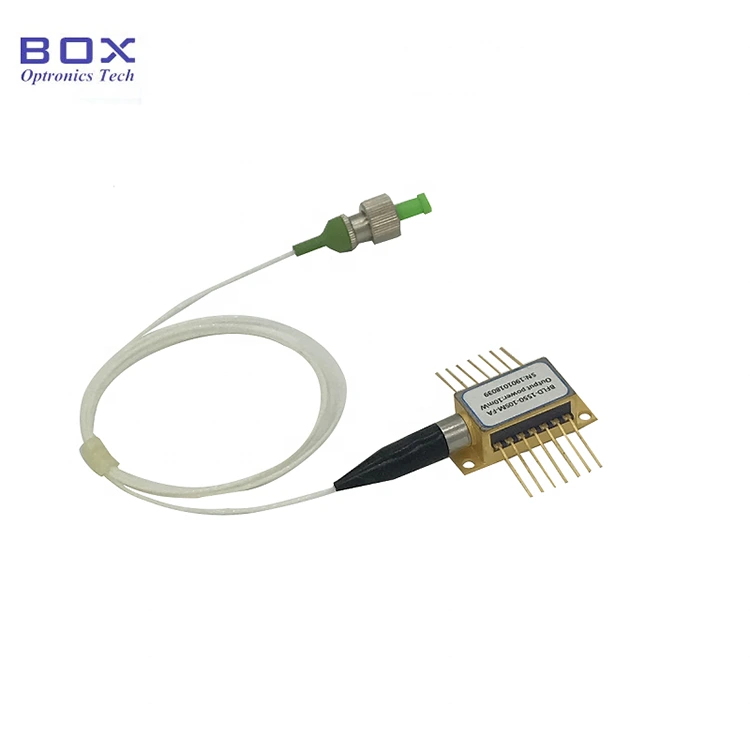

1030nm 50mW DFB लेझर डायोड मॉड्यूल हर्मेटिकली आहे 14-पिन बटरफ्लाय पॅकेजमध्ये सीलबंद. हे CW किंवा पल्स ऑपरेशनला समर्थन देते आणि स्थिर स्पेक्ट्रमसाठी TEC कूलर आणि थर्मिस्टर समाकलित करते. स्पेक्ट्रोस्कोपीसाठी योग्य, दूरसंचार, प्रदीपन आणि संवेदना. पॉवर अप करण्यापूर्वी, प्रथम TEC कूलर सक्रिय करा, नंतर चिपला जास्त गरम होण्यापासून रोखण्यासाठी लहान वाढीमध्ये शक्ती लागू करा किंवा ओव्हरलोड होत आहे.
|
पॅरामीटर |
प्रतीक |
मि |
ठराविक |
कमाल |
युनिट |
|
पिगटेलमधून आउटपुट पॉवर |
पी.एफ |
- |
50 |
|
mW |
|
उपलब्ध श्रेणी तरंगलांबी |
lC |
1028 |
|
1032 |
nm |
|
स्पेक्ट्रल रुंदी (FWHM) |
- |
|
|
3 |
MHz |
|
साइडमोड सप्रेशन रेशो पीएफ येथे |
SMSR |
40 |
45 |
|
dB |
|
सह तरंगलांबी शिफ्ट वर्तमान |
- |
|
3 |
5 |
pm/mA |
|
सह तरंगलांबी शिफ्ट तापमान |
- |
|
0.08 |
0.1 |
nm/℃ |
|
ऑपरेटिंग वर्तमान |
IOP |
|
200 |
300 |
mA |
|
थ्रेशोल्ड वर्तमान |
इथ |
|
30 |
50 |
mA |
|
फॉरवर्ड व्होल्टेज |
Vf |
|
2 |
2.3 |
V |
|
ध्रुवीकरण विलोपन प्रमाण |
PER |
15 |
20 |
|
dB |
|
थर्मोइलेक्ट्रिक कूलर वर्तमान |
ITEC |
|
|
3 |
A |
|
थर्मोइलेक्ट्रिक कूलर व्होल्टेज |
VTEC |
|
|
4 |
V |
|
चिप ऑपरेटिंग तापमान श्रेणी |
टॉप |
15 |
25 |
40 |
℃ |
|
केस ऑपरेटिंग तापमान श्रेणी |
टीसी |
10 |
25 |
50 |
℃ |
|
स्टोरेज तापमान |
टी.एस |
5 |
|
80 |
℃ |
● वितरित अभिप्राय लेसर;
● सीडब्ल्यू किंवा स्पंदित ऑपरेशन;
● अंगभूत मॉनिटर पीडी, थर्मोइलेक्ट्रिक कूलर आणि थर्मिस्टर;
● पर्यायी FC/APC कनेक्टर.
● स्पेक्ट्रोस्कोपी;
● दूरसंचार;
● प्रदीपन;
● संवेदना.

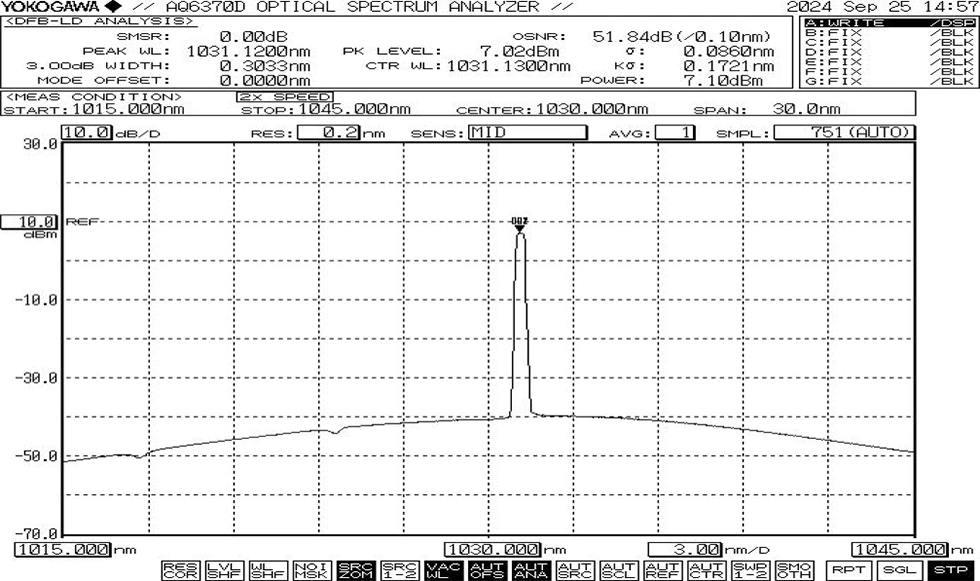

● ठराविक स्पेक्ट्रम: 1030nm, +/-2nm WL सहिष्णुता

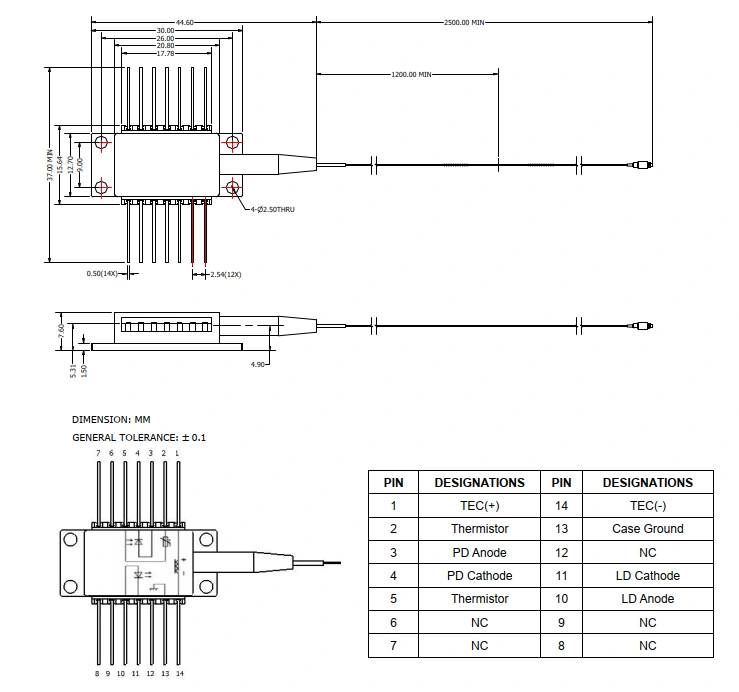

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या (युनिट:मिमी)
(१) आहे का तापमान बदलून तरंगलांबी समायोजित करणे शक्य आहे? काय आहे गुणांक?
--तरंगलांबी/तापमान गुणांक 0.01nm/℃.
(२) काय आहे फायबर प्रकार?
--कॉर्निंग HI1060 ,NA=0.14 ,MFD=6.2um@1060nm.
(३) काय आहे पॉवर ट्यून करण्यायोग्य श्रेणी?
--10~100%.
(4) तुम्ही करा LD साठी संरक्षक ट्यूब आणि कनेक्टर प्रदान करा?
--हो. 900um लूज ट्यूब आणि FC/APC पर्यायी आहेत.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
|
बीएफएलडी |
-डीएक्सएक्सएक्स |
-XX |
XX |
-XX |
|
DFB लेसर डायोड |
D1030: 1030nm |
50: 50mW |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
FA: FC/APC इतर |
उदा: BFLD-D1030-50SM-FA
(ऑर्डर माहिती: 1030nm 50mW DFB लेझर डायोड मॉड्यूल, बटरफ्लाय पॅकेज, SM फायबरसह, FC/APC कनेक्टर).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: ऑपरेशन परिपूर्ण कमाल रेटिंगच्या पलीकडे डिव्हाइसला कायमचे नुकसान होऊ शकते.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
