1. चा परिचय 1064nm 20kHz अल्ट्रा-नॅरो लाइनविड्थ फायबर लेसर
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
5. उत्पादन तपशील
6. सुरक्षित ऑपरेशन मार्गदर्शक
7. ऑर्डरिंग माहिती
8. डेटाशीट आणि चाचणीपत्रक
9. कोट अटी आणि पेमेंट
10. आघाडी वेळ
11. ऑपरेशन नोट्स आणि देखभाल
12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

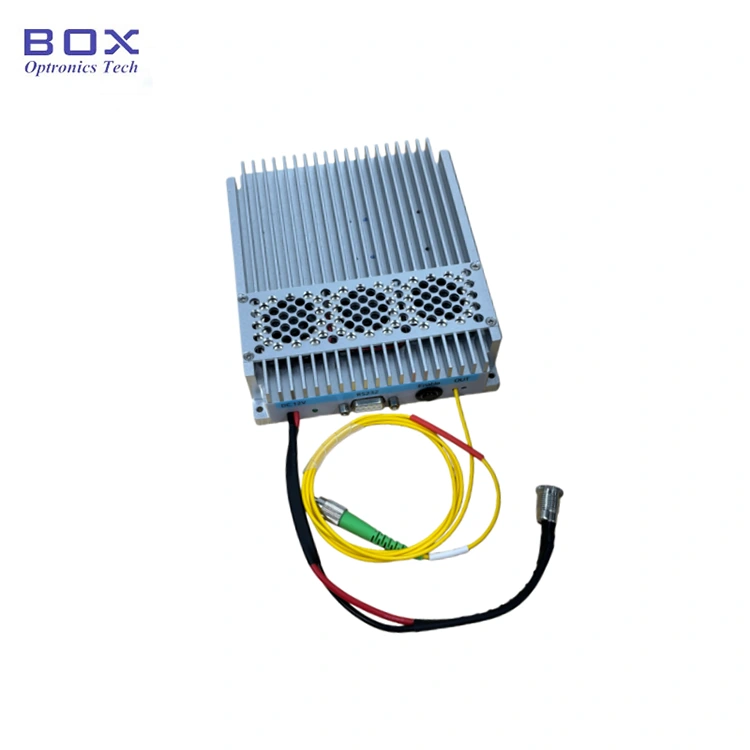

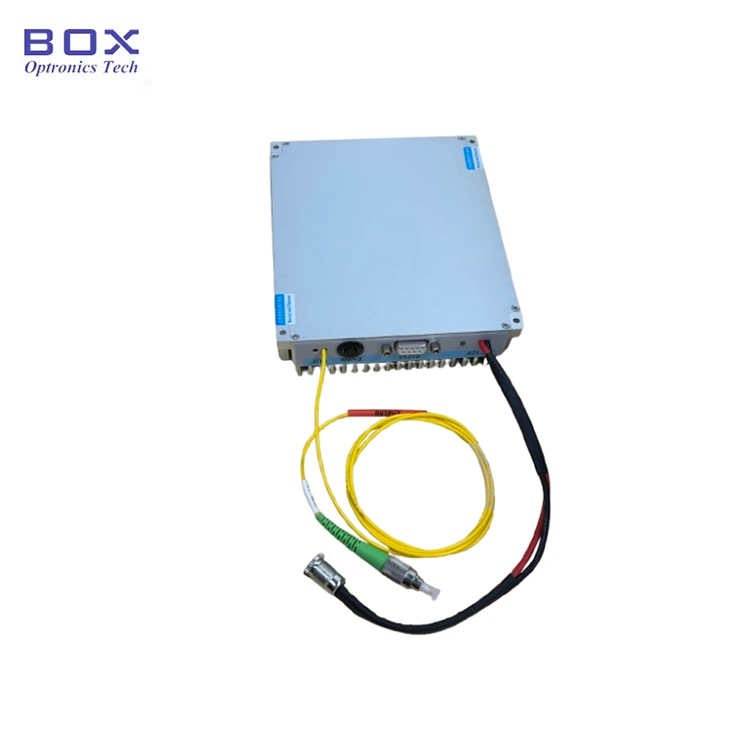

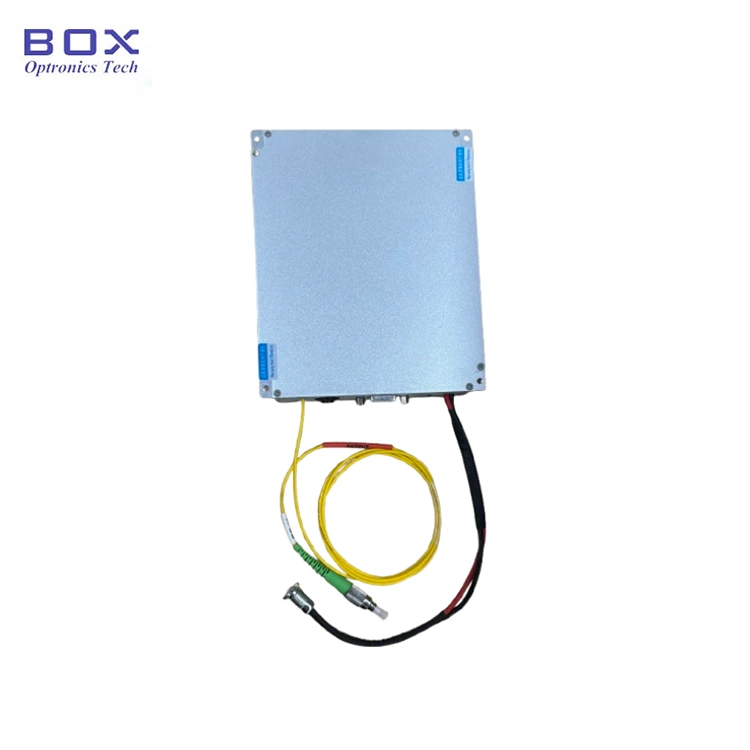

हा 1064nm 20kHz अल्ट्रा-नॅरो लाइनविड्थ फायबर आहे लेझर जे फायबर-ऑप्टिक डीएफबी लेसर पोकळी रचना वापरते, आउटपुट करते a सिंगल रेखांशाचा मोड 1064nm मध्ये अरुंद-रेखाविड्थ सतत-वेव्ह लेसर तरंगलांबी बँड. आउटपुट पॉवर 50/100/200/500/1000mW पर्यायी आहे. ते RS232 कम्युनिकेशनसह बेंचटॉप आणि मॉड्यूलर कॉन्फिगरेशनचे समर्थन करते सिस्टम इंटिग्रेशनसाठी इंटरफेस आणि मॉनिटरिंग सॉफ्टवेअर. LiDAR साठी योग्य, hydroacoustics, आणि वितरित फायबर ऑप्टिक सेन्सिंग.
|
पॅरामीटर |
युनिट |
ठराविक |
शेरा |
|
|
ऑपरेटिंग तरंगलांबी |
nm |
1064±0.1 |
|
|
|
मंद तापमान ट्यूनिंग श्रेणी |
nm |
±0.1 |
|
|
|
आउटपुट पॉवर |
mW |
50/100/200/500/1000 |
|
|
|
स्पेक्ट्रल लाइनविड्थ@3dB |
kHz |
<20 |
20dB लाइनविड्थ / 20 |
|
|
साइड मोड सप्रेशन प्रमाण |
dB |
≥60 |
|
|
|
तरंगलांबी अस्थिरता |
MHz |
≤±25 |
|
|
|
कार्य मोड |
— |
CW |
सतत प्रकाश |
|
|
शक्ती अस्थिरता (अल्पकालीन 15 मिनिटे) |
dB |
≤ ±0.02 |
समतुल्यता ≤ ±0.5% |
|
|
शक्ती अस्थिरता (दीर्घकालीन 8 तास) |
dB |
≤ ±0.05 |
समतुल्यता ≤ ±1.2% |
|
|
फायबर प्रकार |
— |
हाय1060 |
यादृच्छिक ध्रुवीकरण |
|
|
— |
PM980 (PER>23dB) |
रेखीय ध्रुवीकरण |
||
|
पिगटेल कनेक्टर प्रकार |
— |
FC/APC |
सानुकूल करण्यायोग्य |
|
|
परिमाण |
50/100/200mW |
मिमी |
255(W)×285(D)×115(H) |
B1: बेंचटॉप |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: बेंचटॉप |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: मॉड्यूल |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: मॉड्यूल |
||
|
वीज पुरवठा |
V |
100~240V AC, <30W |
बेंचटॉप |
|
|
DC 12V, 24W |
मॉड्यूल |
|||
|
संप्रेषण इंटरफेस |
— |
DB9 महिला(RS232) |
|
|
|
ऑपरेटिंग तापमान |
℃ |
-5~+35 |
|
|
|
स्टोरेज तापमान |
℃ |
-40 ~ +85 |
|
|
● वर्णपट लाइनविड्थ ≤20KHz;
● सर्व-फायबर डीएफबी रेझोनंट पोकळी;
● तरंगलांबी मोड हॉपिंगशिवाय स्थिर.
● LiDAR;
● ध्वनिक सेन्सर्स, हायड्रोफोन्स;
● फायबर ऑप्टिक डिस्ट्रिब्युटेड सेन्सिंग.

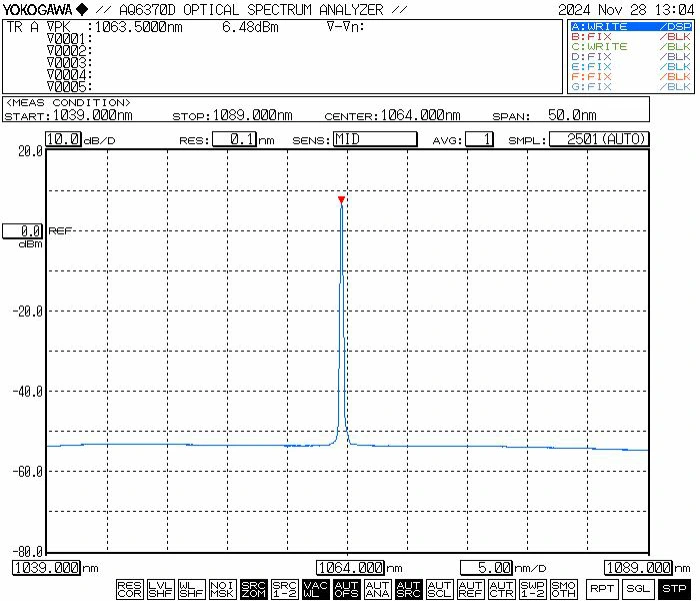

● ठराविक स्पेक्ट्रम: 1064nm

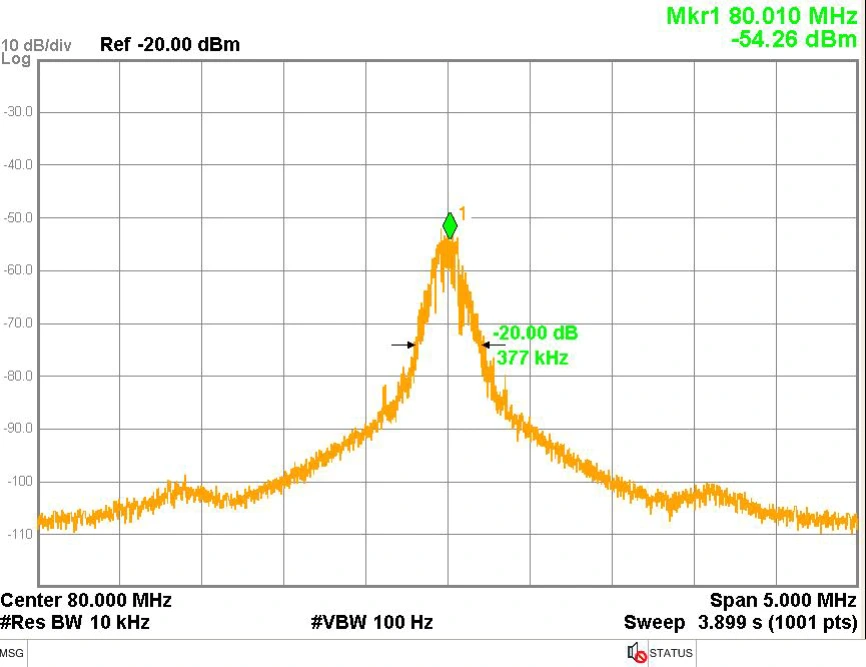

● ठराविक लाइनविड्थ: 3dB स्पेक्ट्रल लाइनविड्थ≤20 KHz (समान 20dB लाइनविड्थ / 20)

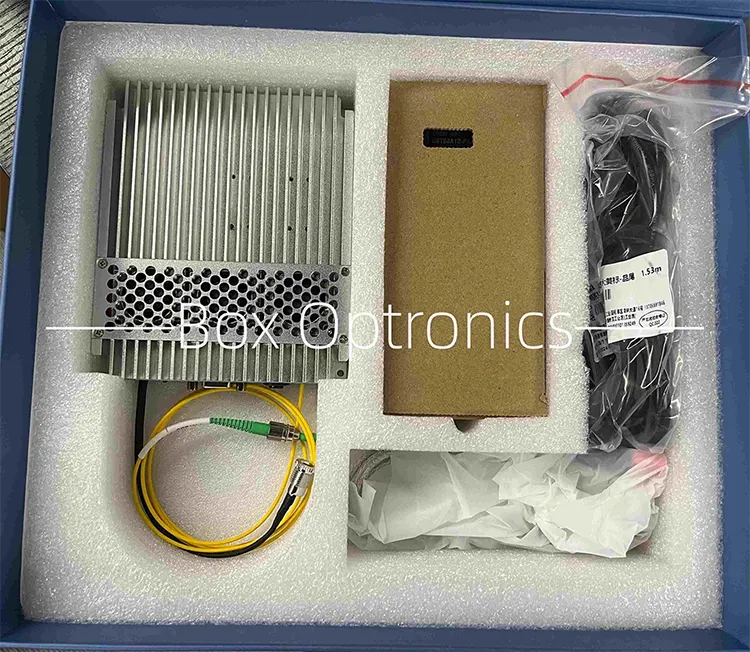

● पॅकेजिंगचे उदाहरण

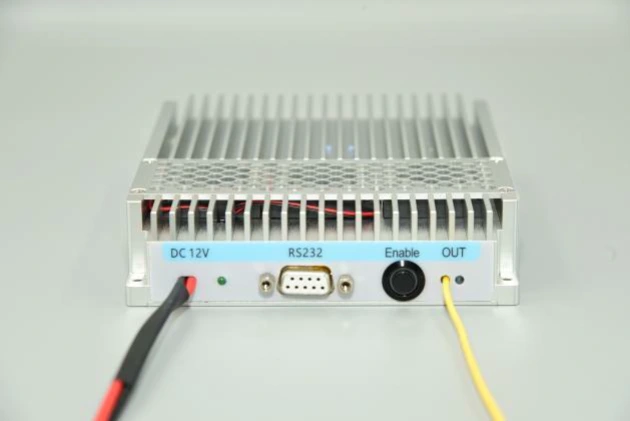

पायरी 1.स्वरूप: मॉड्यूलमध्ये अ पॉवर कनेक्टर, पॉवर इंडिकेटर, RS232 कम्युनिकेशन इंटरफेस, आउटपुट सक्रियकरण स्विच आणि लेसर आउटपुट फायबर पोर्ट.
Step2.Power Supply: पॉवर पोर्ट वापरतो मानक DC5.5×2.1mm इंटरफेस फक्त मूळ जुळलेले पॉवर ॲडॉप्टर (DC5V किंवा DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. U-shaped कनेक्टर पॉवर स्विच वीज पुरवठ्याशी जोडण्यासाठी केबल येथे विनंती केल्यावर उपलब्ध आहे खरेदीची वेळ.
पायरी 3.फायबर ऑप्टिक कनेक्ट करणे जम्पर: फायबर कनेक्टरमधून धूळ टोपी काढा, शेवटच्या चेहऱ्याची तपासणी करा दूषित किंवा नुकसान, आणि इतरांशी कनेक्ट करण्यापूर्वी स्वच्छता सुनिश्चित करा फायबर उपकरणे किंवा चाचणी उपकरणे. उच्च-शक्तीच्या मॉडेलसाठी, फ्यूजन स्प्लिसिंग आहे शिफारस केली.
Setp4. मॉड्यूलला होस्टशी जोडणे संगणक: मॉड्यूलला जोडण्यासाठी समाविष्ट केलेली USB-RS232 सीरियल डेटा केबल वापरा संगणक. समर्पित सिरीयल ड्राइव्हर स्थापित करा (द्वारे प्रदान केलेले निर्माता) संप्रेषण सक्षम करण्यासाठी. ड्रायव्हरशिवाय, होस्ट सॉफ्टवेअर मॉड्यूलशी कनेक्ट करू शकत नाही.
पायरी 5. सॉफ्टवेअर: द होस्ट सॉफ्टवेअर आउटपुट पॉवर समायोजित करण्यास आणि लेसर आउटपुट द्वारे नियंत्रित करण्यास अनुमती देते "सॉफ्टएक्टिव्ह" बटण (खालील इंटरफेस आकृती पहा). सॉफ्टवेअर सेट पंप चालू, आउटपुट पॉवर आणि तापमान निरीक्षण स्थिती प्रदर्शित करते.
पायरी 6. विशिष्ट सॉफ्टवेअर ऑपरेशन्स: आकृतीमध्ये दर्शविल्याप्रमाणे, होस्ट लाँच केल्यानंतर संगणक सॉफ्टवेअर, प्रथम मध्ये योग्य सिरीयल पोर्ट क्रमांक निवडा "पोर्टलिस्ट" सीरियल पोर्ट सूची, आणि "ओपनपोर्ट" वर क्लिक करा सिरीयल पोर्ट उघडण्यासाठी बटण. "पॉवर" आणि "एलडीटेम्प" विंडोज नंतर मॉड्यूलची वर्तमान आउटपुट पॉवर आणि पंप तापमान प्रदर्शित करेल. "वर्तमान" फील्डमध्ये पंप ड्राइव्ह वर्तमान मूल्य प्रविष्ट करा आणि क्लिक करा "SET" बटण. सेटिंग्ज प्रभावी होतात आणि प्रकाश स्रोत जेव्हा दोन्ही फिजिकल बटणे लाईट चालू करतात तेव्हाच ऑप्टिकल पॉवर आउटपुट करते स्त्रोत मॉड्यूल आणि सॉफ्टवेअरमधील "सॉफ्टएक्टिव्ह" बटण चालू केले आहे वर होस्ट संगणक सॉफ्टवेअरचा आवृत्ती क्रमांक सॉफ्टवेअरशी जुळला पाहिजे उत्पादन चाचणी अहवालात निर्दिष्ट केलेली आवृत्ती; सॉफ्टवेअर आवृत्ती आढळू शकते प्रत्येक उत्पादनाच्या चाचणी अहवालात.
पायरी7. पॅरामीटर मेमरी: सॉफ्टवेअरद्वारे कॉन्फिगर केलेल्या सेटिंग्ज आणि स्थिती आहेत मॉड्यूलमध्ये स्वयंचलितपणे जतन केले जाते अंतर्गत मेमरी. पॅरामीटर्स नसल्यास होस्ट संगणक कनेक्शन आवश्यक नाही सुधारणा आवश्यक आहे.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
पॉवर समायोज्य (पर्यायी) |
फायबर प्रकार |
परिमाण |
|
NLFL |
-XXXX |
-XX |
-एक्स |
-XX |
-एक्स |
|
अरुंद लाइनविड्थ फायबर लेसर |
1064: 1064nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
टी: शक्ती बदलानुकारी |
SM:Hi1060 PM:PM980 |
B1/B2:बेंचटॉप M31/M70 : मॉड्यूल |
उदा: NLFL-1064-50-T-SM-M
(ऑर्डर माहिती: 1064nm 20kHz अल्ट्रा-नॅरो लाइनविड्थ फायबर लेसर, 50mW आउटपुट पॉवर, पॉवर समायोज्य, SM फायबर, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी 10-15 कामकाजाचे दिवस लागतात. (जर त्यात काही असतील तर स्टॉक, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● वारंवार आउटपुट घालण्याची आणि अनप्लग करण्याची शिफारस केलेली नाही धूळ दूषित टाळण्यासाठी फायबर कनेक्टर, ज्यामुळे वाढ होऊ शकते फायबर कनेक्टरचा अंत फेस घालणे किंवा जळणे.
● लिंट-फ्री वाइपसह फायबर कनेक्टर स्वच्छ करा आणि a सह तपासणी करा कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टर. फायबर नेहमी कनेक्ट/डिस्कनेक्ट करा शेवटचा चेहरा बर्न टाळण्यासाठी शक्तीशिवाय. फायबर ऑप्टिक कनेक्टर असणे आवश्यक आहे धूळ टोप्यांसह झाकलेले.
● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, ते आहे फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
● प्रारंभ करताना, प्रथम पॉवर स्विच आणि की स्विच असल्याची पुष्टी करा बंद आहेत, आणि नंतर वीज पुरवठा कनेक्ट करा. बंद करताना, प्रथम की स्विच बंद करा, आणि नंतर आउटपुट नंतर वीज पुरवठा खंडित करा सूचक प्रकाश निघतो. तेव्हा थेट वीज पुरवठा खंडित करू नका प्रकाश स्रोत कार्यरत आहे.
● कृपया आर्द्रता-पुरावा, धूळ-पुरावा आणि लक्ष द्या अँटी-गंज, आणि कोरड्या जागी साठवा.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
