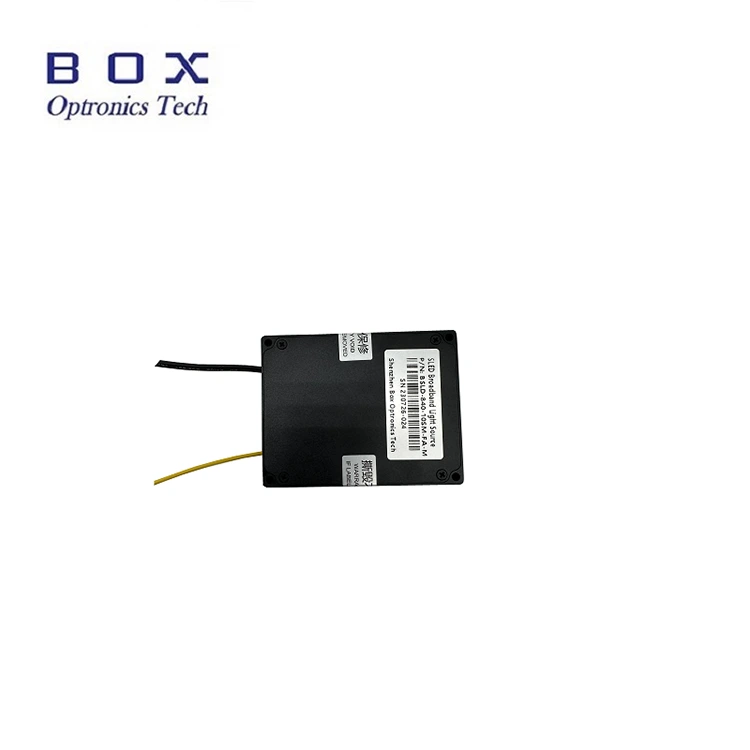

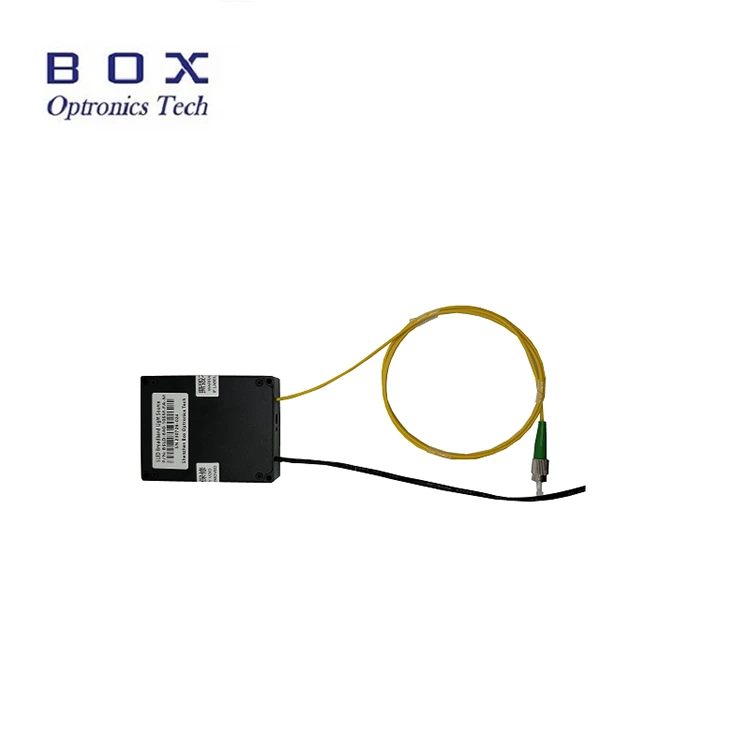

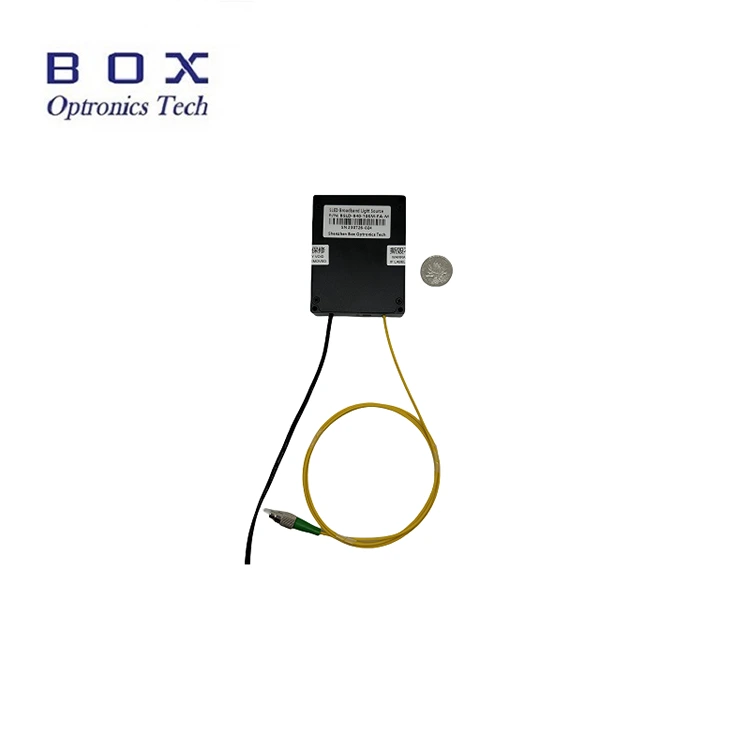

लेसरचे सुरक्षित ऑपरेशन, स्थिर आउटपुट पॉवर आणि स्पेक्ट्रम सुनिश्चित करण्यासाठी Fabry Perot FP लेझर सोर्स मॉड्यूल सेमीकंडक्टर लेसर चिप, व्यावसायिकरित्या डिझाइन केलेले ड्राइव्ह सर्किट आणि TEC नियंत्रण स्वीकारते. 532nm, 785nm आणि 1064nm पर्यायी आहेत. आउटपुट पॉवर 50mW पेक्षा जास्त आहे. पीसी होस्ट कमांड आणि सॉफ्टवेअर ऑपरेशन आणि इंटिग्रेशनसाठी प्रदान केले आहेत. बायोमेडिकल आणि स्पेक्ट्रल विश्लेषणासाठी पंप लेसर स्त्रोत म्हणून योग्य.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
||
|
ऑपरेटिंग तरंगलांबी |
nm |
५३२±५ |
७८५±५ |
१०६४±५ |
|
|
आउटपुट पॉवर |
mW |
>50 |
>50 |
>50 |
|
|
फायबर प्रकार |
- |
460-HP |
Hi780 |
हाय1060 |
|
|
पॉवर अस्थिरता (अल्पकालीन 15 मिनिटे) |
dB |
≤±0.02 |
|
||
|
पॉवर अस्थिरता (दीर्घकालीन 8 तास) |
dB |
≤±0.05 |
|
||
|
कनेक्टर |
- |
FC/APC |
|
||
|
परिमाण |
मिमी |
70(W)×90(D)×18(H) |
|
||
|
वीज पुरवठा |
VDC |
DC 12V/2A |
XH2.54-3PIN |
||
|
सक्रियकरण विद्युत पातळी |
VDC |
4.2~5.5V |
|
||
|
संप्रेषण इंटरफेस |
- |
DB9 महिला(RS485) |
XH1.25-3PIN |
||
|
नियंत्रण सॉफ्टवेअर |
- |
BoxLaserCtrIV2 |
|
||
|
सीरियल पोर्ट सॉफ्टवेअर |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
||
|
स्टोरेज तापमान |
℃ |
-40 ~ +85 |
|
||
● 50mW उच्च उत्पादन शक्ती;
● स्थिर शक्ती आणि स्पेक्ट्रम;
● 70x90x18mm कॉम्पॅक्ट मॉड्यूल पॅकेज.
● बायोमेडिकल;
● स्पेक्ट्रल विश्लेषण;
● ऑप्टिकल फायबर सेन्सर.

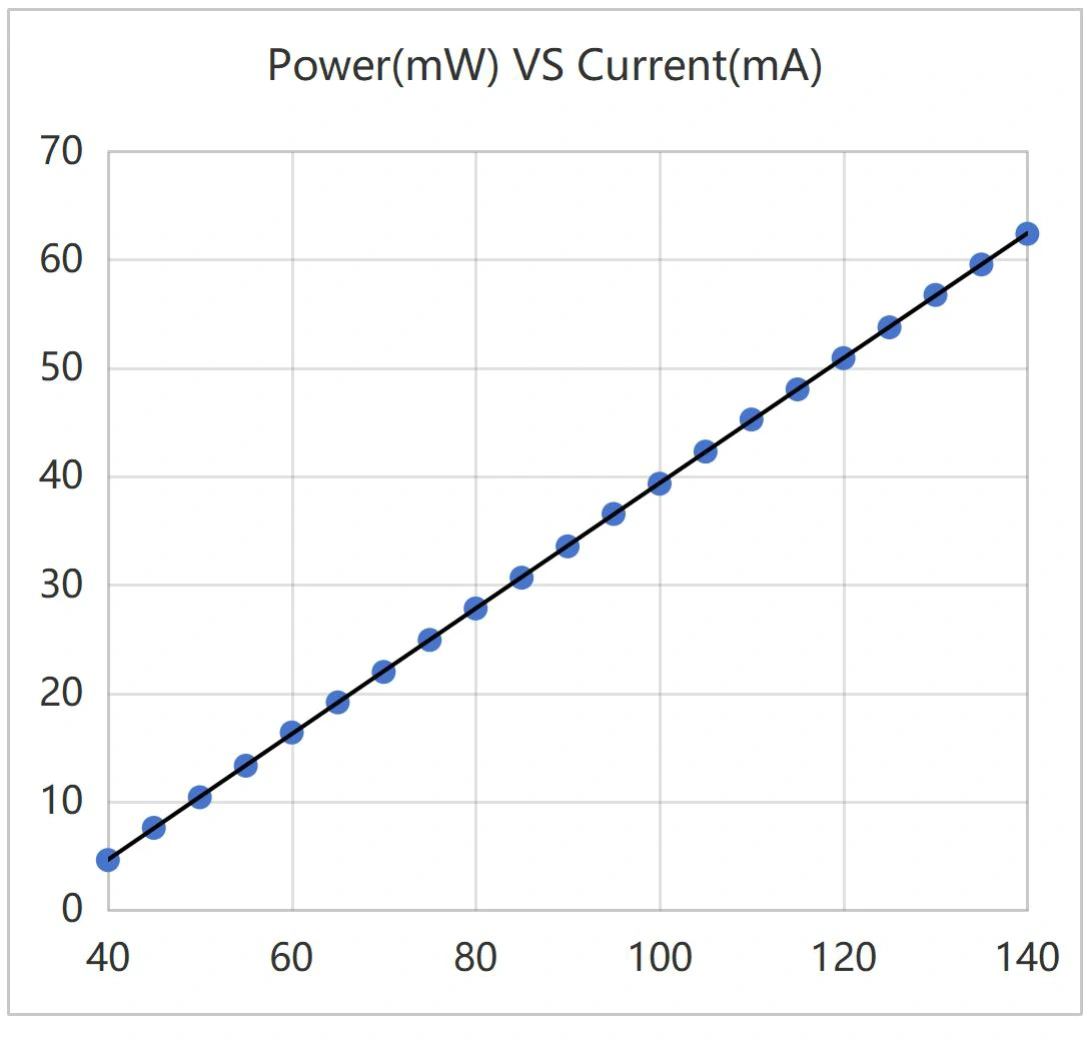

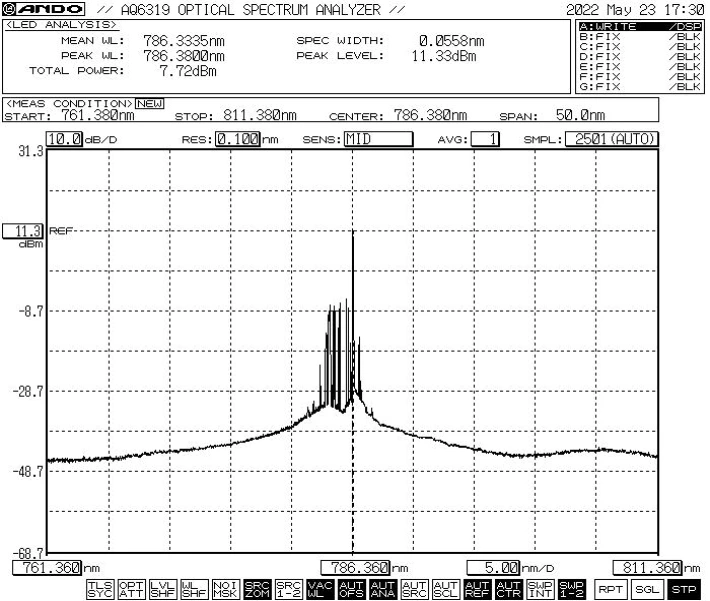

● ठराविक वक्र: 785nm 50mW FP लेसर स्रोत
पायरी1. अनपॅकिंग: असेंब्लीपूर्वी, सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.
पायरी2. वीज पुरवठा: डीसी स्विचिंग पॉवर सप्लाय किंवा त्यांच्या वीज पुरवठ्याच्या गरजा पूर्ण करणाऱ्या नियमित वीज पुरवठ्याशी जोडलेले. फक्त मूळ जुळलेले पॉवर ॲडॉप्टर (DC5V किंवा DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (स्थानिक व्होल्टेज मानकांनुसार पॉवर अडॅप्टर पुरवले जाते.)
पायरी 3. कनेक्टिंग आउटपुट फायबर: फायबर कनेक्टर किंवा फ्लँजवर डस्ट कॅप उघडा, फायबरचा शेवटचा चेहरा तपासा आणि फायबर कनेक्ट करा किंवा फायबरला कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर तपासण्यासाठी डिव्हाइस किंवा पॉवर मीटरला विभाजित करा.
Setp4. होस्ट संगणकाशी कनेक्ट करा: फॅब्री पेरोट एफपी लेझर स्त्रोत मॉड्यूल आणि संगणक कनेक्ट करण्यासाठी USB-RS485 DB9 डेटा केबल वापरा; USB-RS485 सिरीयल पोर्ट डेटा केबल ओळखण्यासाठी संगणकाने प्रथम समर्पित सिरीयल पोर्ट ड्राइव्हर स्थापित करणे आवश्यक आहे, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या कनेक्ट आणि संप्रेषण केले जाऊ शकत नाही. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.

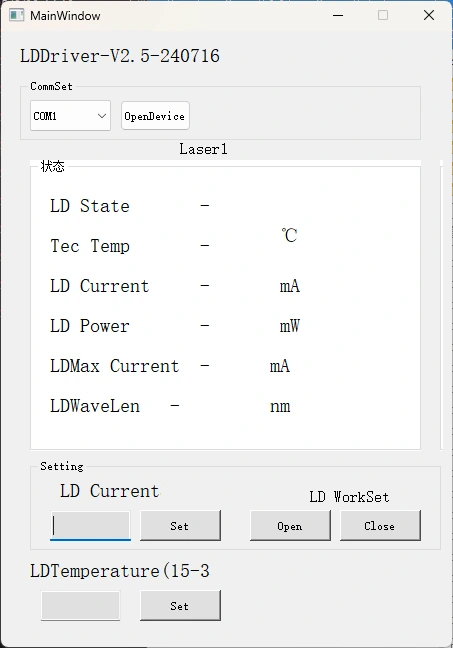

पायरी 5. कंट्रोल सॉफ्टवेअर: बॉक्स ऑप्ट्रोनिक्स फॅब्री पेरोट एफपी लेझर सोर्स मॉड्यूलचे एलडी करंट नियंत्रित करण्यासाठी सीरियल कमांड किंवा पीसी सॉफ्टवेअर प्रदान करते. योग्य पोर्ट निवडा, वर्तमान आणि तापमान सेट करा, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, सुरुवातीच्या ऑपरेशनमध्ये ड्राइव्ह करंट हळू हळू वाढवा. ताबडतोब पूर्ण प्रवाह लागू करू नका.)
पायरी 6. वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीज पुरवठा बंद करा आणि फायबर कनेक्शन डिस्कनेक्ट करा.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
परिमाण |
|
बीएफएल |
-एफएक्सएक्सएक्स |
-XX |
XX |
-XX |
-एक्स |
|
लेसर स्रोत |
532:532nm 785:785nm 1064:1064nm |
50:50mW |
SM:SM फायबर PM:PM फायबर |
FA:FC/APC SA:SC/APC इतर |
M: मॉड्यूल ब:बेंचटॉप |
उदा: BFL-F1064-50SM-FA-M
(ऑर्डर माहिती: Fabry Perot FP लेझर सोर्स मॉड्यूल, 1064nm, 50mW आउटपुट पॉवर, SM फायबरसह, FC/APC कनेक्टर, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादन: 10-15 कामकाजाचे दिवस. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय रसद: 3-5 कार्य दिवस.
● धूळ दूषित होण्यापासून रोखण्यासाठी फायबर ऑप्टिक कनेक्टर वारंवार घालण्याची किंवा काढून टाकण्याची शिफारस केली जात नाही—ज्यामुळे इन्सर्शनचे नुकसान वाढू शकते—किंवा फायबर कनेक्टरचे शेवटचे चेहरे बर्न होऊ शकतात.
● फायबर कनेक्टर लिंट-फ्री वाइपने स्वच्छ करा आणि कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टरसह तपासा. एंड-फेस बर्न टाळण्यासाठी नेहमी पॉवरशिवाय फायबर कनेक्ट/डिस्कनेक्ट करा. फायबर ऑप्टिक कनेक्टर धूळ टोपींनी झाकलेले असणे आवश्यक आहे.
● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; कोरड्या जागी साठवा.
● वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:
(१) नैसर्गिक घटक (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान.
(२) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(३) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(४) अनधिकृत पृथक्करण, बदल किंवा दुरुस्ती.
(५) घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(६) वाहतुकीदरम्यान नुकसान किंवा तोटा.
