1064nm 30mW DFB बटरफ्लाय लेसर डायोड

सामग्री सारणी

१. 1064nm चा परिचय 30mW DFB बटरफ्लाय लेसर डायोड

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

५. उत्पादन तपशील

6. ऑर्डर माहिती

७. डेटाशीट आणि चाचणीपत्रक

8. कोट आणि देय अटी

९. आघाडी वेळ

10. ऑपरेशन नोट्स

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

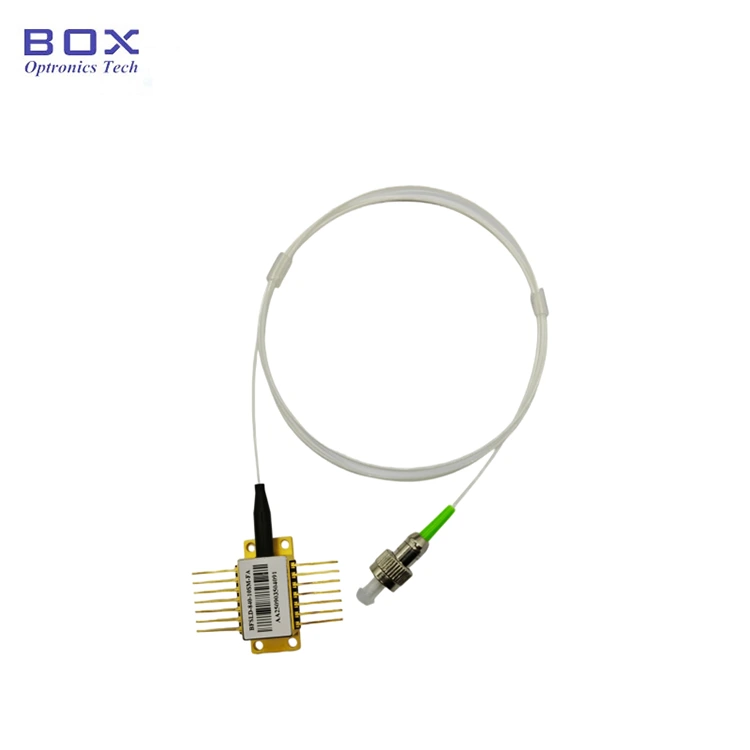

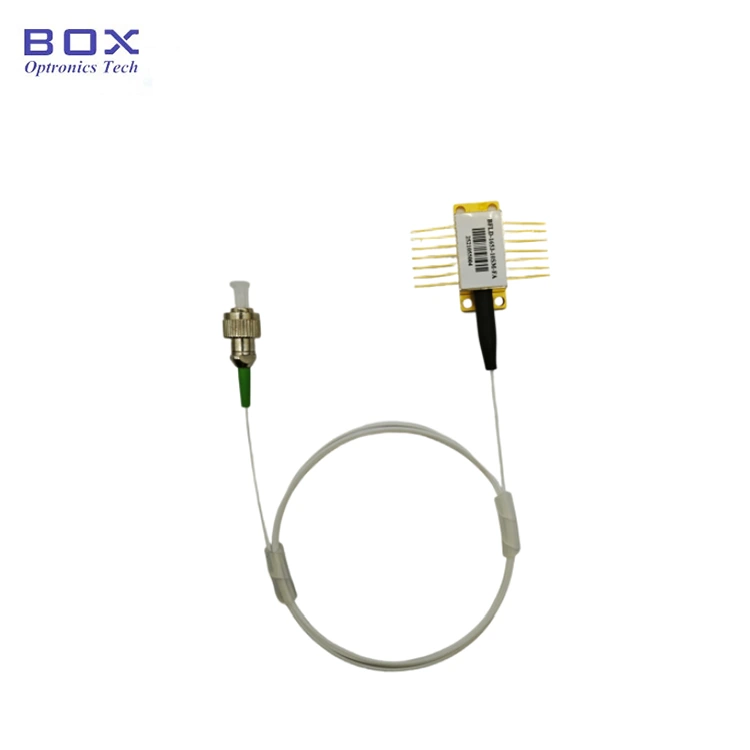

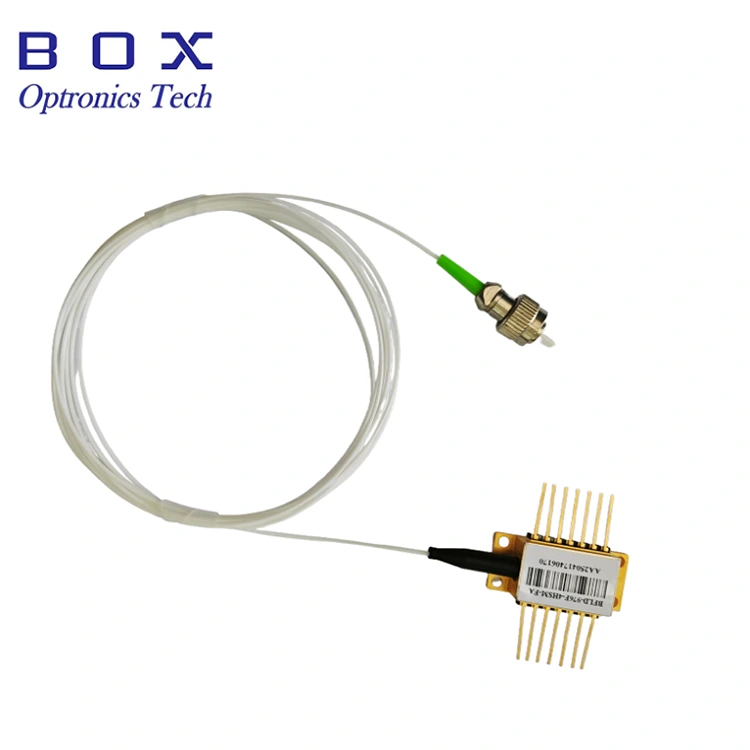

हा 14-पिनसह 1064nm DFB लेझर डायोड आहे मानक फुलपाखरू पॅकेज, केंद्रीय तरंगलांबी 1064nm, तरंगलांबी सहिष्णुता +/-1nm, आणि ठराविक आउटपुट पॉवर 30mW. अंगभूत टीईसी, थर्मिस्टर, आयसोलेटर आणि दीर्घकालीन स्थिर ऑपरेशनसाठी उत्कृष्ट तरंगलांबी स्थिरतेसह मॉनिटर पीडी. हे प्रामुख्याने ऑप्टिकल फायबर कम्युनिकेशन आणि सेन्सिंगमध्ये वापरले जाते. काटेकोरपणे वायर पिनच्या व्याख्येनुसार, TEC नियंत्रणाखाली, आणि जास्त फायबर वाकणे कार्यप्रदर्शन आणि सेवा जीवन सुनिश्चित करण्यासाठी.

उत्पादन तपशील

उत्पादन वैशिष्ट्ये

● मल्टी-क्वांटम विहीर (MQW) वितरित अभिप्राय (DFB) लेसर;

● आउटपुट पॉवर अप 30mW पर्यंत;

● एसएम किंवा पीएम फायबर;

● 14-पिन थर्मिस्टरसह बीटीएफ पॅकेज, टीईसी, आयसोलेटर आणि मॉनिटर पीडी.

उत्पादन अनुप्रयोग

● ऑप्टिकल फायबर संप्रेषण;

● ऑप्टिकल इन्स्ट्रुमेंट;

● ऑप्टिकल फायबर सेन्सर;

● प्रकाश स्रोत.

उत्पादन तपशील

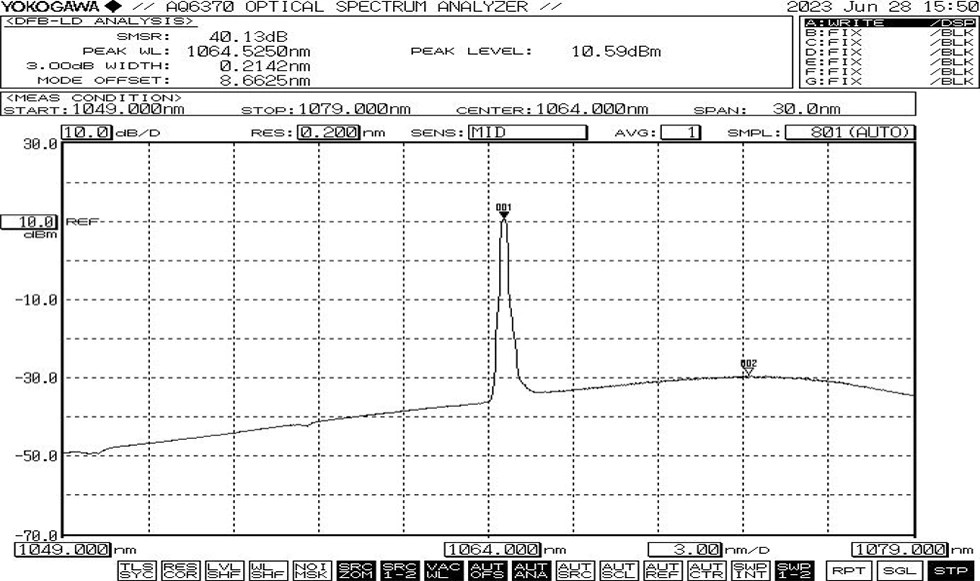

● ठराविक स्पेक्ट्रम: 1064nm, +/-1 WL सहिष्णुता

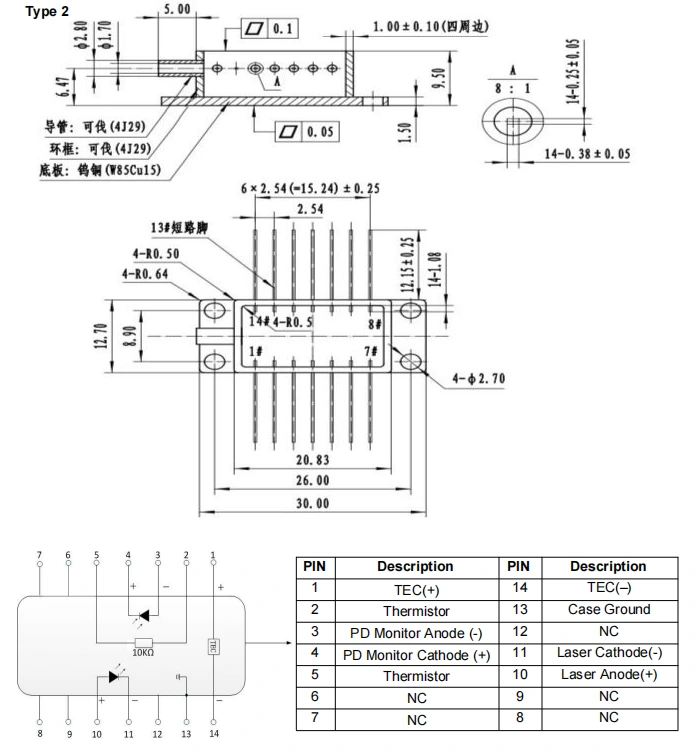

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1064nm 30mW DFB बटरफ्लाय लेसर डायोड

● मानक उपकरणे

*स्टँडअलोन डिव्हाइस; अंगभूत ड्रायव्हर नाही (बाह्य ड्रायव्हर ऐच्छिक).

ऑर्डर करत आहे माहिती

उदा: BFLD-1064-30SM-FA

(ऑर्डर माहिती: 1064nm 30mW DFB बटरफ्लाय लेझर डायोड, SM फायबरसह, FC/APC कनेक्टर, पंप पिन).

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट आणि चाचणीपत्रक

डेटाशीट

चाचणीपत्रक

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स

● सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा आणि नंतर चिप ओव्हरहाटिंग टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा आणि ओव्हरलोड

● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.

● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.

● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले

● पॉवर-अप प्रक्रियेदरम्यान, थेट उच्च प्रवाह कधीही लागू करू नका, जसे यामुळे चिपचे नुकसान होण्याचा धोका असतो. त्याऐवजी, वर्तमान स्तरावर डिव्हाइस पॉवर अप करा चिपच्या थ्रेशोल्डच्या जवळ, आणि नंतर हळूहळू प्रवाह लहान प्रमाणात वाढवा इच्छित पातळी गाठेपर्यंत वाढ.

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
