1310nm 100mW DFB लेसर

Box Optronics हे 1310nm 100mW DFB लेसर निर्माता आणि पुरवठादार आहे. घाऊक 1310nm DFB लेसर, 100mW पॉवर, MQW संरचना, TEC, आणि पृथक्करण. सानुकूल पर्याय. ISO9001-प्रमाणित कंपनी म्हणून, आम्ही 12 महिन्यांची वॉरंटी आणि जागतिक समर्थनासह बल्क 1310nm बटरफ्लाय लेसर ऑफर करतो.

चौकशी पाठवा

उत्पादन वर्णन

Box Optronics 1310nm 100mW DFB लेसर प्रदान करते, जो ऑप्टिकल कम्युनिकेशन, सेन्सिंग आणि चाचणी ऍप्लिकेशन्सची मागणी करण्यासाठी डिझाइन केलेला प्रीमियम फायबर-कपल्ड लेसर स्रोत आहे. हे उपकरण मल्टी-क्वांटम वेल (MQW) वितरित फीडबॅक (DFB) रचना वैशिष्ट्यीकृत करते, अपवादात्मक तरंगलांबी स्थिरता, उच्च साइड-मोड सप्रेशन रेशो आणि 120mW पर्यंत सिंगल-मोड फायबर आउटपुट पॉवर प्रदान करते.

एकात्मिक TEC कूलर, थर्मिस्टर, ऑप्टिकल आयसोलेटर आणि मॉनिटर फोटोडिओडसह मानक 14-पिन बटरफ्लाय पॅकेजमध्ये ठेवलेले, हे लेसर OC-48 पिनआउट मानकांशी सुसंगत आहे. हाय-पॉवर टेस्टिंग सिस्टम, फायबर ऑप्टिक सेन्सिंग नेटवर्क्स किंवा पुढच्या पिढीच्या कम्युनिकेशन सिस्टम्ससाठी, बॉक्स ऑप्ट्रोनिक्स कठोर गुणवत्ता नियंत्रण आणि जागतिक तांत्रिक समर्थनाद्वारे समर्थित विश्वसनीय कार्यप्रदर्शन प्रदान करते.

प्रमुख वैशिष्ट्ये-1310nm 100mW DFB लेसर

● उच्च ऑप्टिकल आउटपुट पॉवर: साधारण 120mW पर्यंत (SM फायबर)

● उच्चतर तरंगलांबी स्थिरतेसाठी मल्टी-क्वांटम वेल (MQW) DFB रचना

● उच्च साइड-मोड सप्रेशन रेशो (SMSR): >35dB ठराविक

● बॅक-रिफ्लेक्शन संरक्षणासाठी अंगभूत ऑप्टिकल आयसोलेटर

● अचूक तरंगलांबी नियंत्रणासाठी एकात्मिक TEC कूलर आणि थर्मिस्टर

● रिअल-टाइम पॉवर मॉनिटरिंगसाठी फोटोडायोडचे निरीक्षण करा

● सिंगल-मोड (SM) किंवा ध्रुवीकरण-देखभाल (PM) फायबर पर्याय

● मानक FC/APC फायबर कनेक्टर (सानुकूल करण्यायोग्य)

● OC-48 पिनआउट सुसंगत, उद्योग-मानक 14-पिन बटरफ्लाय पॅकेज

ठराविक अनुप्रयोग-1310nm 100mW DFB लेसर

● उच्च-शक्ती ऑप्टिकल चाचणी आणि मापन प्रणाली

● फायबर ऑप्टिक कम्युनिकेशन ट्रान्समीटर आणि ट्रान्सीव्हर्स

● ऑप्टिकल ॲम्प्लीफायर बियाणे स्रोत

● FMCW LiDAR

● संशोधन आणि विकास प्रयोगशाळा

● औद्योगिक प्रक्रिया निरीक्षण आणि नियंत्रण

तांत्रिक तपशील-1310nm 100mW DFB लेसर

परिपूर्ण कमाल रेटिंग

पॅरामीटर	प्रतीक	अट	मि.	कमाल	युनिट
लेझर फॉरवर्ड करंट	जर	CW	-	400	mA
उलट व्होल्टेज	VR	CW	-	-2.0	V
ESD व्होल्टेज	ESD	-	500	-	V
ऑपरेटिंग तापमान	टॉप	केस तापमान	0	+७०	℃
स्टोरेज तापमान	TSTG	सभोवतालचे तापमान	-40	+८५	℃

ऑप्टिकल-इलेक्ट्रिकल वैशिष्ट्ये (T=25°C, IF=IOP)

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
ऑपरेटिंग तरंगलांबी	λC	CW, 25℃	1300	1310	1320	nm
ऑप्टिकल आउटपुट पॉवर (SM)	पीएफ	एसएम फायबर	90	120	-	mW
ऑप्टिकल आउटपुट पॉवर (पीएम)	पीएफ	पीएम फायबर	70	90	-	mW
थ्रेशोल्ड वर्तमान	आयटीएच	25℃	14	20	50	mA
ऑपरेटिंग वर्तमान	IOP	CW	-	250	400	mA
ऑपरेटिंग व्होल्टेज	VOP	25℃	-	-	3.0	V
साइड मोड सप्रेशन रेशो	SMSR	-	35	-	-	dB
TEC चालू	ITEC	-	-1.5	-	2.5	A
टीईसी व्होल्टेज	VTEC	-	-2.5	-	3.8	V
थर्मिस्टर प्रतिकार	RTH	25℃	9.5	10	10.5	kΩ
थर्मिस्टर बी-मूल्य	β	25℃/80℃	-	3950	-	K

उत्पादन तपशील-1310nm 100mW DFB लेसर

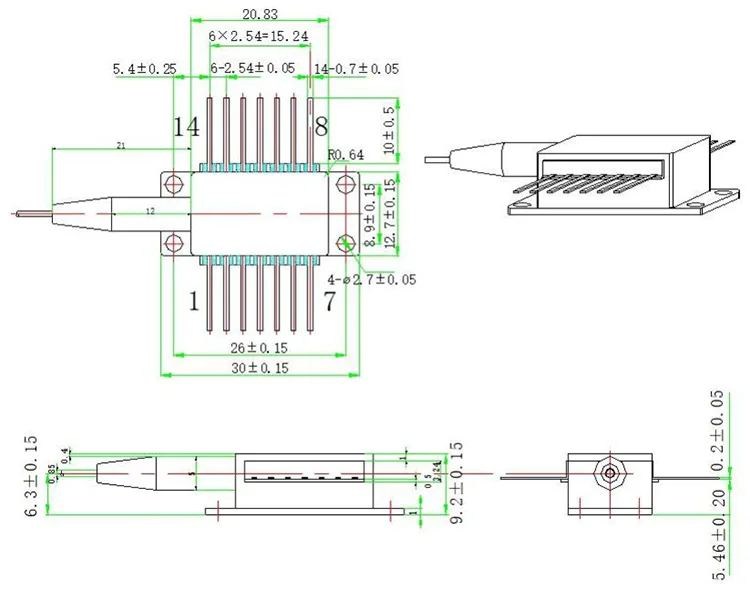

पॅकेजचे परिमाण

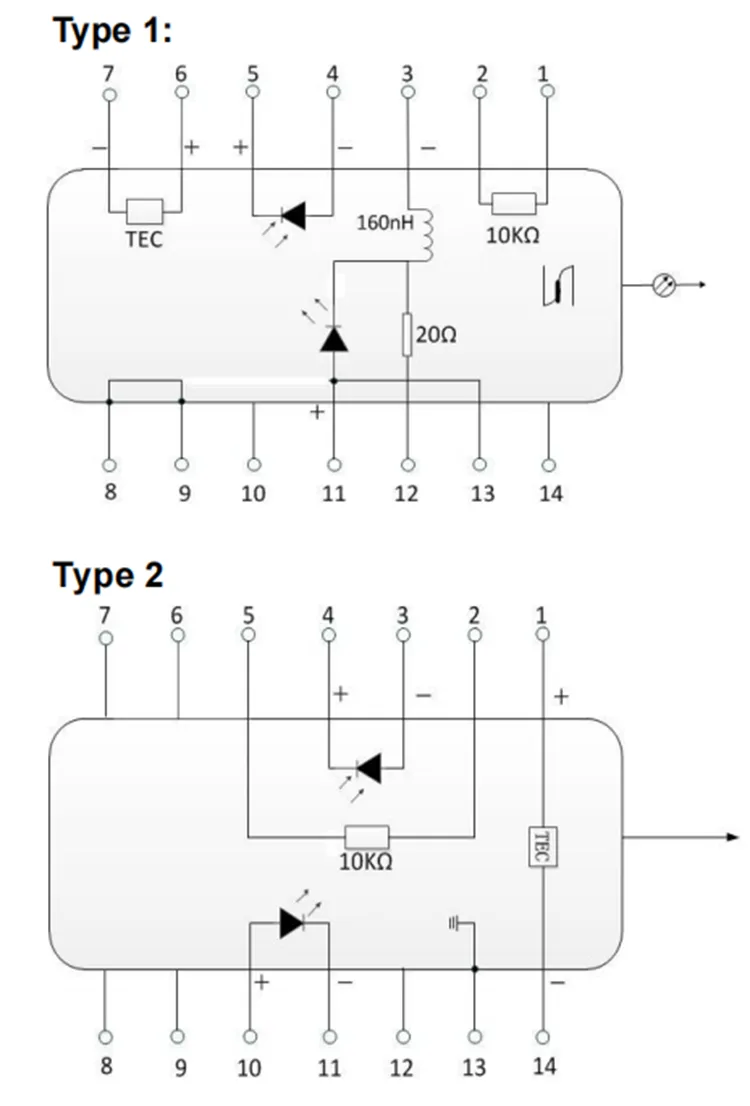

पिनआउट व्याख्या (प्रकार 1)

पिन	वर्णन	पिन	वर्णन
1	थर्मिस्टर	14	NC (कोणतेही कनेक्शन नाही)
2	थर्मिस्टर	13	लेसर एनोड (+)
3	एलडी कॅथोड (-)	12	लेझर कॅथोड (-)
4	पीडी एनोड (+)	11	लेसर एनोड (+)
5	पीडी कॅथोड (-)	10	NC (कोणतेही कनेक्शन नाही)
6	TEC (+)	9	केस ग्राउंड
7	TEC (-)	8	केस ग्राउंड

पिनआउट व्याख्या (प्रकार2)

पिन	वर्णन	पिन	वर्णन
1	TEC (+)	14	TEC(-)
2	थर्मिस्टर	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	NC (कोणतेही कनेक्शन नाही)
4	पीडी मॉनिटर कॅथोड (+)	11	लेझर कॅथोड (-)
5	थर्मिस्टर	10	लेसर एनोड (+)
6	NC (कोणतेही कनेक्शन नाही)	9	NC (कोणतेही कनेक्शन नाही)
7	NC (कोणतेही कनेक्शन नाही)	8	NC (कोणतेही कनेक्शन नाही)

बॉक्स ऑप्ट्रोनिक्स का निवडावे?

● ✓ 10+ वर्षांचा व्यावसायिक लेसर डायोड उत्पादन अनुभव

● ✓ शिपमेंट करण्यापूर्वी 100% चाचणीसह कडक गुणवत्ता नियंत्रण

● ✓ स्थिर मोठ्या प्रमाणात वितरण क्षमतेसह स्पर्धात्मक किंमत

● ✓ तरंगलांबी, उर्जा, फायबर आणि पॅकेजसाठी लवचिक कस्टमायझेशन पर्याय

● ✓ 7×24 तास तांत्रिक समर्थन आणि जलद प्रतिसाद

● ✓ मूल्यमापनासाठी नमुना चाचणी उपलब्ध आहे

● ✓ ISO9001:2015 प्रमाणित गुणवत्ता व्यवस्थापन प्रणाली

● ✓ DHL, UPS, FedEx एक्सप्रेस वितरणासह ग्लोबल शिपिंग

ऑर्डर माहिती

भाग क्रमांक

BFLD - XXXX - XX - XX - X

फील्ड	कोड	वर्णन
उत्पादन मालिका	बीएफएलडी	बटरफ्लाय डीएफबी लेसर डायोड
तरंगलांबी	1310	1310nm केंद्र तरंगलांबी (इतर तरंगलांबी उपलब्ध)
आउटपुट पॉवर	1 एच	100mW क्लास हाय पॉवर (10: 10mW, 20:20mW, 1H: 100mW)
फायबर प्रकार	SM/PM	SM: सिंगल मोड फायबर \| PM: फायबर राखण्यासाठी ध्रुवीकरण
कनेक्टर	FA/SA	FA: FC/APC \| SA: SC/APC \| इतर: सानुकूल विनंती
पिनआउट प्रकार	1/2	प्रकार 1 \| प्रकार 2

उदाहरण:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-पिन बटरफ्लाय लेसर डायोड, पीएम फायबर, FC/APC कनेक्टर, टाइप-2 पिन-आउट

उपलब्ध सानुकूलन पर्याय

● केंद्र तरंगलांबी: 1270~1650nm (सानुकूल तरंगलांबी उपलब्ध)

● आउटपुट पॉवर: 10mW, 20mW, इतर

● फायबर प्रकार: सिंगल मोड फायबर, ध्रुवीकरण राखणारे फायबर

● फायबर लांबी: 1m, 1.5m, 2m (सानुकूल लांबी)

● कनेक्टर प्रकार: FC/APC, FC/UPC, SC/APC, LC/APC, बेअर फायबर

● पिनआउट कॉन्फिगरेशन: प्रकार 1, प्रकार 2

सानुकूल आवश्यकतांसाठी, कृपया आमच्या विक्री कार्यसंघाशी संपर्क साधा:

ईमेल: sales06@boxoptronics.com

दूरध्वनी: +८६-१३३२२९३३६९१

वेबसाइट: www.boxphotonics.com

डेटाशीट आणि चाचणी अहवाल

प्रत्येक युनिटला सर्वसमावेशक चाचणी अहवाल पाठविला जातो ज्यात मोजलेले कार्यप्रदर्शन मापदंड दस्तऐवजीकरण केले जातात. चाचणी शीटमध्ये तपशीलवार तपशील, कार्यप्रदर्शन वक्र आणि लक्ष नोट्स असतात.

● प्रत्येक युनिटसह वैयक्तिक चाचणी अहवाल समाविष्ट केला आहे

● विशिष्ट वर्णक्रमीय आणि पॉवर वक्र प्रदान केले आहेत

डेटाशीट

संदर्भासाठी चाचणी अहवाल

कोट आणि पेमेंटच्या अटी

कोट अटी

● EXW (Ex Works): तुमच्याकडे DHL/UPS/FedEx खाते असल्यास शिफारस केली जाते. आम्ही तुमचे खाते वापरून पाठवतो; आमच्याकडून कोणतेही शिपिंग शुल्क आकारले जात नाही.

● डीएपी (ठिकाणी वितरित): तुमच्याकडे कुरिअर खाते नसल्यास, आम्ही प्रीपेड मालवाहतुकीसह शिपिंगची व्यवस्था करू शकतो.

● इतर अटी: कृपया चर्चा करण्यासाठी आमच्याशी संपर्क साधा.

पेमेंट अटी

● PayPal: नमुने आणि लहान ऑर्डरसाठी जलद आणि सुरक्षित पेमेंट

● T/T (बँक हस्तांतरण): सामान्य उत्पादन ऑर्डरसाठी मानक पेमेंट पद्धत

● अलिबाबा व्यापार आश्वासन: खरेदीदार हमीसह ऑनलाइन व्यवहारांसाठी सुरक्षित ऑर्डर संरक्षण

● लवचिक पेमेंट अटी: दीर्घकालीन किंवा धोरणात्मक भागीदारांसाठी वाटाघाटीयोग्य

आघाडी वेळ

● मानक उत्पादन: ~10 कार्य दिवस

● स्टॉकमधील आयटम: शिपमेंटसाठी 2-3 कार्य दिवस

● कस्टम कॉन्फिगरेशन: 15-20 कामाचे दिवस

● व्हॉल्यूम ऑर्डर: कृपया उत्पादन वेळापत्रकासाठी संपर्क साधा

● आंतरराष्ट्रीय शिपिंग: 3-5 कार्य दिवस (DHL/UPS/FedEx एक्सप्रेस)

● त्वरित सेवा: विनंती केल्यावर उपलब्ध (अतिरिक्त शुल्क लागू होऊ शकते)

ऑपरेशन नोट्स आणि हाताळणी

ESD संरक्षण

हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे. पॅकेजिंग, वाहतूक आणि वापरादरम्यान अँटी-स्टॅटिक संरक्षण उपायांचे कठोर पालन करणे आवश्यक आहे. असे करण्यात अयशस्वी झाल्यास डिव्हाइसचे कायमचे नुकसान होऊ शकते.

● हँडलिंग करताना नेहमी अँटी-स्टॅटिक मनगटाचा पट्टा घाला

● योग्यरित्या ग्राउंड केलेल्या अँटी-स्टॅटिक मॅटवर काम करा

● सर्व उपकरणे योग्यरित्या ग्राउंड असल्याची खात्री करा

● पिन आणि फायबर कनेक्टरला थेट स्पर्श करणे टाळा

वीज पुरवठा विचार

● नियमित, कमी-आवाज वर्तमान स्रोत वापरा

● नुकसान टाळण्यासाठी योग्य वर्तमान मर्यादा लागू करा

● वीज पुरवठा वाढणे आणि व्होल्टेज वाढणे टाळा

● अधिकतम फॉरवर्ड वर्तमान रेटिंग कधीही ओलांडू नका

● लेसर करंट लावण्यापूर्वी नेहमी TEC कुलिंग चालू करा

फायबर हाताळणी

● फायबर जास्त वाकणे टाळा

● फायबर पिगटेल ओढू नका किंवा फिरवू नका

● कनेक्शन करण्यापूर्वी फायबर कनेक्टर स्वच्छ करा

● कनेक्टर वापरात नसताना नेहमी डस्ट कॅप वापरा

● वापरण्यापूर्वी फायबर एंड-फेसच्या नुकसानीची तपासणी करा

थर्मल व्यवस्थापन

● इष्टतम कार्यप्रदर्शनासाठी डिव्हाइसला योग्य हीट सिंकवर माउंट करा

● पॅकेज आणि हीट सिंक यांच्यात चांगला थर्मल संपर्क असल्याची खात्री करा

● चांगल्या उष्णता हस्तांतरणासाठी थर्मल इंटरफेस सामग्री (थर्मल ग्रीस/पॅड) वापरा

● विश्वासार्हतेसाठी निर्दिष्ट तापमान श्रेणीमध्ये कार्य करा

● तरंगलांबी स्थिरीकरणासाठी पुरेसा वार्म-अप वेळ द्या

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

वॉरंटी कालावधी

Box Optronics हे उत्पादन खरेदीच्या तारखेपासून 12 महिन्यांच्या कालावधीसाठी सामग्री आणि कारागिरीतील दोषांपासून मुक्त असण्याची हमी देते. वॉरंटी कालावधी दरम्यान, आम्ही आमच्या विवेकबुद्धीनुसार दोषपूर्ण उत्पादनांची दुरुस्ती किंवा पुनर्स्थित करू, विनामूल्य.

वॉरंटी अपवर्जन

खालील अटी मोफत वॉरंटी अंतर्गत समाविष्ट नाहीत:

● नैसर्गिक घटक (वीज, पूर इ.) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान

● अयोग्य ऑपरेशनमुळे किंवा वापरकर्त्याद्वारे गैरवापर झाल्यामुळे खराबी

● मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान

● अनधिकृत पृथक्करण, बदल किंवा दुरुस्तीचे प्रयत्न

● घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले

● शिपमेंटनंतर वाहतूक करताना नुकसान किंवा तोटा

● अधिकतम रेटिंग किंवा ऑपरेटिंग परिस्थिती ओलांडल्यामुळे झालेले नुकसान

विक्री नंतर समर्थन

● जलद प्रतिसाद वेळ: व्यवसाय दिवसात २४ तासांच्या आत

● दूरस्थ समस्यानिवारण आणि अनुप्रयोग समर्थन

● हमी कालावधीनंतर सशुल्क देखभाल सेवा उपलब्ध

● कस्टम तांत्रिक सल्ला सेवा
