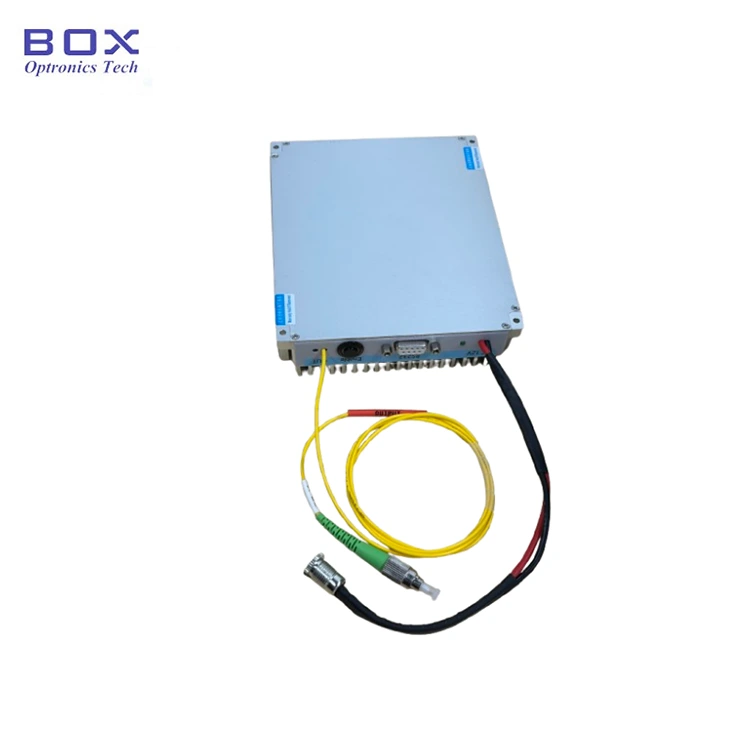

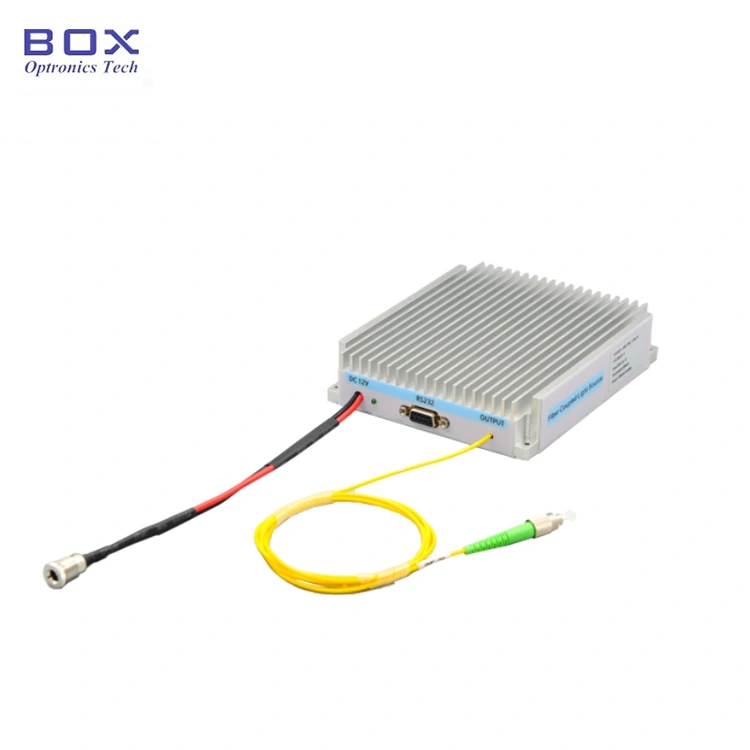

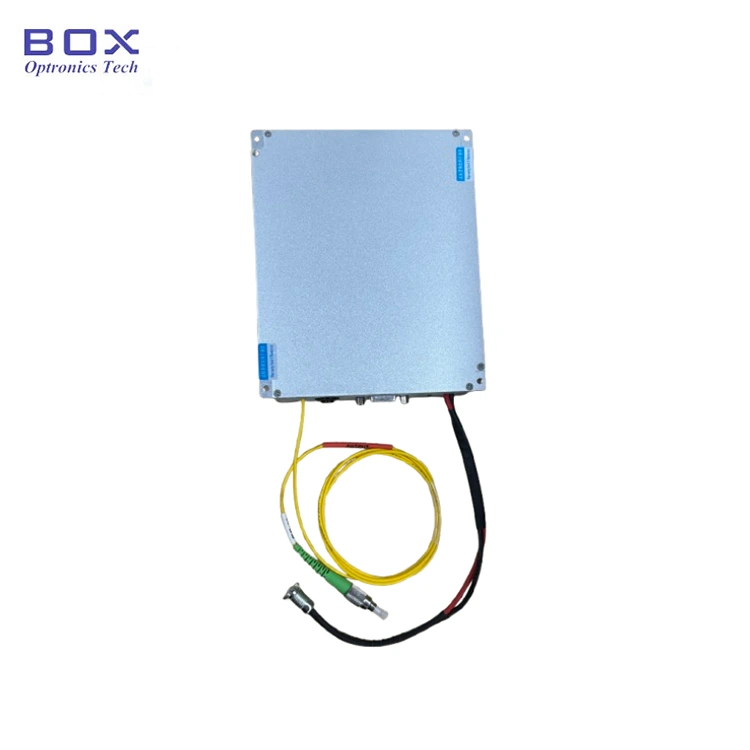

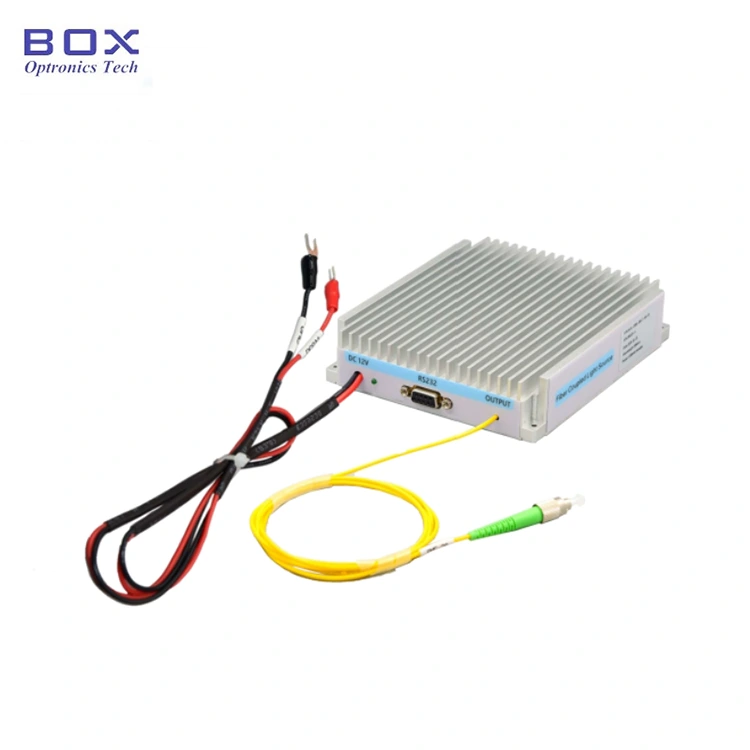

1064nm हाय-पॉवर लेसर स्त्रोतावर आधारित आहे उच्च-कार्यक्षमता अर्धसंवाहक लेसर चिप, 105/125um फायबर-कपल्ड आउटपुटसह, आणि सुरक्षित आणि स्थिर सुनिश्चित करण्यासाठी डिझाइन केलेले स्थिर-वर्तमान ड्रायव्हिंग सर्किट लेसरचे ऑपरेशन. फायबर लेसर पंपिंगमधील अनुप्रयोगांसाठी योग्य, बायोमेडिसिन इ. दीर्घकालीन वापरादरम्यान, लक्ष दिले पाहिजे लेसर स्त्रोताचे उष्णता नष्ट करणे.
|
पॅरामीटर्स |
युनिट |
मि. |
टाइप करा. |
कमाल |
नोट्स |
|
ऑपरेटिंग तरंगलांबी |
nm |
1054 |
1064 |
1074 |
|
|
आउटपुट पॉवर |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
ऑपरेटिंग मोड |
- |
CW |
|
||
|
शक्ती अस्थिरता |
dB |
≤±0.02 (15 मि.); ≤±0.05 (8 तास) |
≤±0.5%; ≤±1.2% |
||
|
फायबर प्रकार |
- |
105/125 |
0.22NA |
||
|
फायबर कनेक्टर |
- |
FC/PC किंवा SMA |
|
||
|

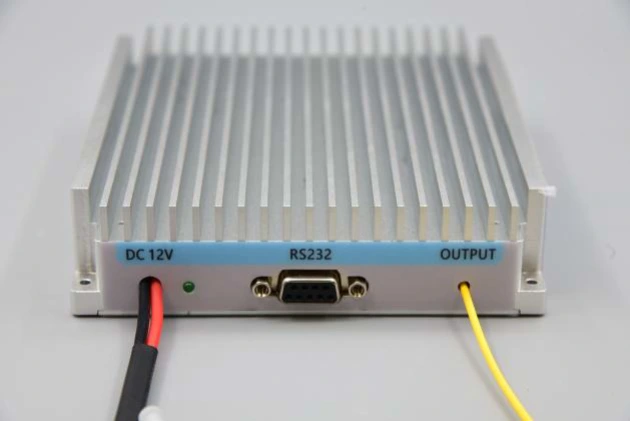

संप्रेषण इंटरफेस |
- |
DB9 महिला(RS232) |
|
||
|
परिमाण |
मिमी |
125(L)×150(W)×31(H) |
मॉड्यूल |
||
|
परिमाण |
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
||
|
वीज पुरवठा |
VDC |
12V/15A |
मॉड्यूल |
||
|
वीज पुरवठा |
VAC |
100–240VAC |
बेंचटॉप |
||
|
ऑपरेटिंग तापमान. |
℃ |
+१५ ~ +५० |
|
||
|
स्टोरेज तापमान |
℃ |
-30 ~ +70 |
|
||
● उच्च स्थिरता;
● उच्च आउटपुट शक्ती;
● सह मॉड्यूल पॅकेज सुलभ एकीकरणासाठी संप्रेषण निरीक्षण;
● FC/UPC किंवा SMA905 कनेक्टर प्रदान करा.
● फायबर लेसर पंपिंग;
● बायोमेडिसिन;
● साहित्य लेसर प्रक्रिया.
● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
पंप स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 डेटा केबल |
1 |
|
3 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
4 |
उत्पादन चाचणी अहवाल |
1 |
Step1.Unpacking: असेंब्लीपूर्वी, तपासा पंप स्त्रोत मॉड्यूल, USB डेटासह सर्व उपकरणे पूर्ण आहेत की नाही केबल, पॉवर अडॅप्टर, चाचणी अहवाल इ.
Step2.वीज पुरवठा: DC शी जोडलेले स्विचिंग पॉवर सप्लाय किंवा त्यांच्या पॉवरची पूर्तता करणारा नियमित वीज पुरवठा पुरवठा आवश्यकता. फक्त मूळ जुळलेले पॉवर अडॅप्टर (DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (पॉवर अडॅप्टर पुरवले स्थानिक व्होल्टेज मानकांनुसार.)
पायरी 3. आउटपुट फायबर कनेक्ट करणे: उघडा फायबर कनेक्टर किंवा फ्लँजवर धूळ टोपी, फायबर एंड फेस तपासा आणि फायबर कनेक्ट करा किंवा फायबरला डिव्हाइस किंवा पॉवर मीटरमध्ये विभाजित करा कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर.
Setp4. होस्ट संगणकाशी कनेक्ट करा: वापरा 1064nm मल्टीमोड फायबर हाय-पॉवर कनेक्ट करण्यासाठी USB-RS232 DB9 डेटा केबल पंप स्त्रोत आणि संगणक; संगणक प्रथम एक समर्पित स्थापित करणे आवश्यक आहे USB-RS232 सिरीयल पोर्ट डेटा केबल ओळखण्यासाठी सिरीयल पोर्ट ड्राइव्हर, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या असू शकत नाहीत जोडलेले आणि संप्रेषण केले. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.
Step5.Control software: Box Optronics याला सिरीयल कमांड किंवा PC सॉफ्टवेअर पुरवते 1064nm मल्टीमोड फायबरचे LD करंट आणि LD तापमान नियंत्रित करा हाय-पॉवर पंप स्त्रोत. योग्य पोर्ट निवडा, वर्तमान सेट करा आणि तापमान, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, ड्राइव्हला उतार द्या प्रारंभिक ऑपरेशनमध्ये हळूहळू. ताबडतोब पूर्ण प्रवाह लागू करू नका.)
पायरी 6.वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीजपुरवठा बंद करा आणि डिस्कनेक्ट करा फायबर कनेक्शन.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पॅकेज |
|
बीएफएल |
-XXXX |
-XX |
XX |
-XX |
-एक्स |
|
पंप लेसर स्रोत |
1064: 1064nm |
8: 8W 20:20W 45:45W |
M1:105/125um M2:200/220um इतर |
FU:FC/UPC SMA:SMA905 इतर |
एम: मॉड्यूल ब: बेंचटॉप |
उदा: BFL-1064-20M1 -FU-M
(ऑर्डर माहिती: 1064nm मल्टीमोड फायबर हाय-पॉवर पंप स्त्रोत, 20W आउटपुट पॉवर, 105/125um 0.22NA फायबर, FC/UPC कनेक्टर, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 15 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

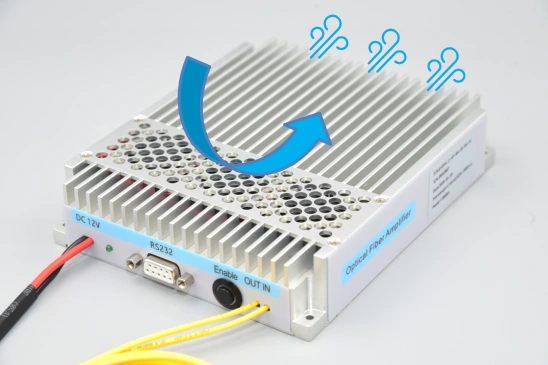

● दीर्घकालीन वापरादरम्यान, उष्णतेकडे लक्ष दिले पाहिजे लेसर स्त्रोताचा अपव्यय. लेसर स्त्रोत उष्णतेवर निश्चित केला पाहिजे सिंक आणि पंख्याने थंड केले.
● फायबर कनेक्टरसह लेसर स्त्रोत वापरण्यापूर्वी, ते आवश्यक आहे टाळण्यासाठी फायबर ऑप्टिक कनेक्टरचा शेवटचा चेहरा स्वच्छ आहे याची खात्री करण्यासाठी फायबर ऑप्टिक प्लग जळून टाकणे, जे विनामूल्य वॉरंटीद्वारे संरक्षित नाही.
● परिसरातील प्रत्येकाने योग्य लेसर सुरक्षा परिधान केली असल्याची खात्री करा लेसर द्वारे व्युत्पन्न रेडिएशन पासून संरक्षण करण्यासाठी eyewear. असे गृहीत धरले जाते ऑपरेटर लेसर ऑपरेशनमध्ये गुंतलेल्या धोक्यांशी परिचित आहे आणि लेसर सुरक्षा पद्धती.
● डिव्हाइस वापरात असताना, डिव्हाइस अनेक वॅट ऑप्टिकल उत्सर्जित करू शकते रेडिएशन हे डोळ्यांच्या सुरक्षेसाठी धोका आणि संभाव्य उष्मा स्त्रोत दोन्ही सादर करते ज्वलनशील पदार्थ प्रज्वलित करण्यासाठी.
● पासून ऑप्टिकल रेडिएशन कॅप्चर करण्यासाठी पुरेसा बीम स्टॉप स्थापित करा फायबर शेवट. आउटपुट योग्य बीम स्टॉपवर निर्देशित केले आहे याची खात्री करा किंवा इच्छित लक्ष्य.
● डिव्हाइसवर लागू केलेला विद्युत् प्रवाह नेहमी शून्य ते इच्छित पातळी. डायोड बंद करताना ही प्रक्रिया उलट करा.
● पॉवर आणि स्पेसिफिकेशनपेक्षा जास्त तापमानावर ऑपरेशन होईल डिव्हाइस वृद्धत्वाला गती देते आणि डिव्हाइस नष्ट करू शकते.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
