सेमीकंडक्टर लेसर समजून घेणे - तत्त्वे, कार्यप्रदर्शन आणि अनुप्रयोग

1. विकास इतिहास

सेमीकंडक्टर लेझरचा शोध 1962 मध्ये लागला आणि 1970 मध्ये दुहेरी हेटरोस्ट्रक्चरसह सतत-वेव्ह ऑपरेशन साध्य केले, ऑप्टिकल कम्युनिकेशनसाठी मुख्य प्रकाश स्रोत बनले. InGaAsP/InP प्रणाली 1300/1550 nm कमी-तोटा कम्युनिकेशन बँडला सपोर्ट करते आणि MOCVD हे मुख्य प्रवाहातील फॅब्रिकेशन तंत्रज्ञान बनले आहे.

2. मूलभूत

अर्धसंवाहक लेसरगेन मिडीयम आणि फॅब्री-पेरोट रेझोनेटर यांचा समावेश होतो. लोकसंख्या उलथापालथ वाहक इंजेक्शनद्वारे लक्षात येते आणि लेसर उत्तेजित उत्सर्जनाद्वारे तयार केले जाते. रेखांशाचा मोड अंतर पोकळीच्या लांबीद्वारे निर्धारित केला जातो आणि मोड लॉकिंगसाठी एकाधिक अनुदैर्ध्य मोडचे फेज सिंक्रोनाइझेशन आवश्यक असते

विस्तृत क्षेत्र लेसरची योजनाबद्ध

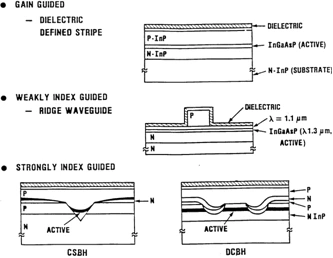

InGaAsP/InP मटेरियल सिस्टीम वापरून अनेक लेसर डिझाइन.

3. साहित्य

InGaAsP/InP मटेरियल सिस्टीम 1300-1600 nm कव्हर केलेल्या कम्युनिकेशन बँडसाठी स्वीकारली जाते. MOCVD एपिटॅक्सियल ग्रोथ उच्च-परिशुद्धता जाळी जुळते, जी व्यावसायिक लेसरसाठी कोर फॅब्रिकेशन योजना आहे.

4. प्रमुख वैशिष्ट्ये

थ्रेशोल्ड करंट तापमानासह वेगाने वाढते आणि वैशिष्ट्यपूर्ण तापमान T₀ तापमान स्थिरता दर्शवते. हाय-स्पीड मॉड्युलेशन कमी-क्षमता आणि मजबूत निर्देशांक-मार्गदर्शित संरचनांवर अवलंबून असते.

5. अर्ज मूल्य

सेमीकंडक्टर लेसरमध्ये लहान आकाराचे आणि उच्च विश्वासार्हतेचे वैशिष्ट्य आहे, जे ऑप्टिकल कम्युनिकेशन, पंप स्त्रोत, छपाई आणि संवेदन, लघुकरण आणि अल्ट्राफास्ट मोड-लॉक सिस्टमच्या एकत्रीकरणासाठी मुख्य प्रकाश स्रोत म्हणून काम करतात.
