1. एफपी कोएक्सियल पिगटेल लेसर डायोडचा परिचय
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. अर्ज

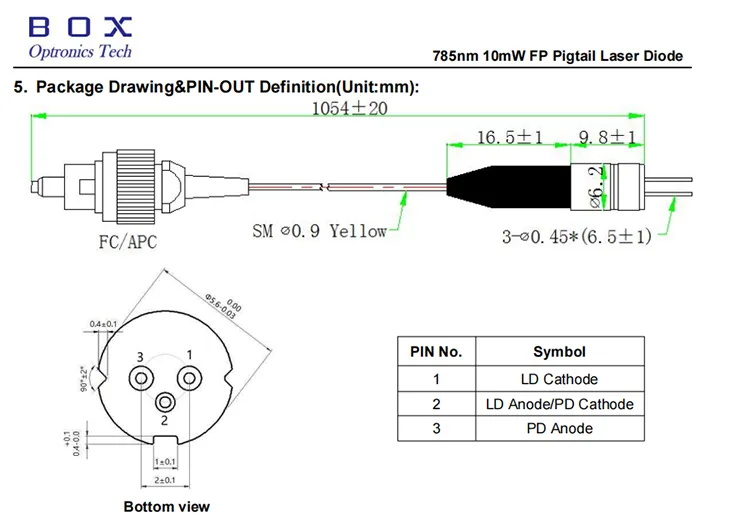

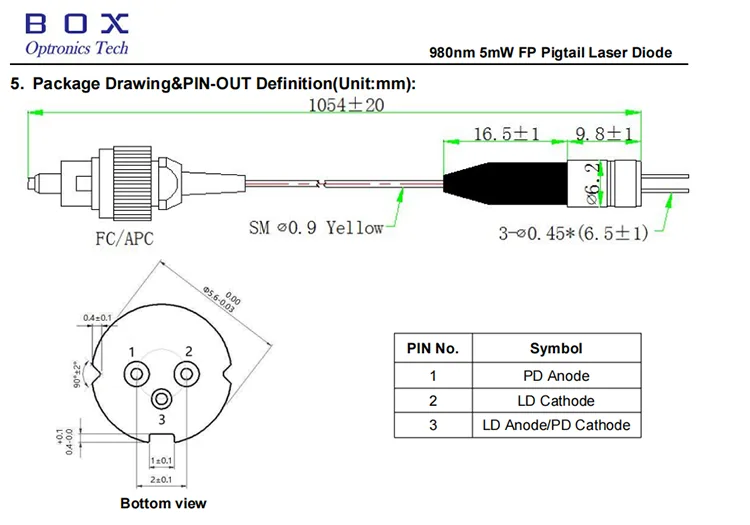

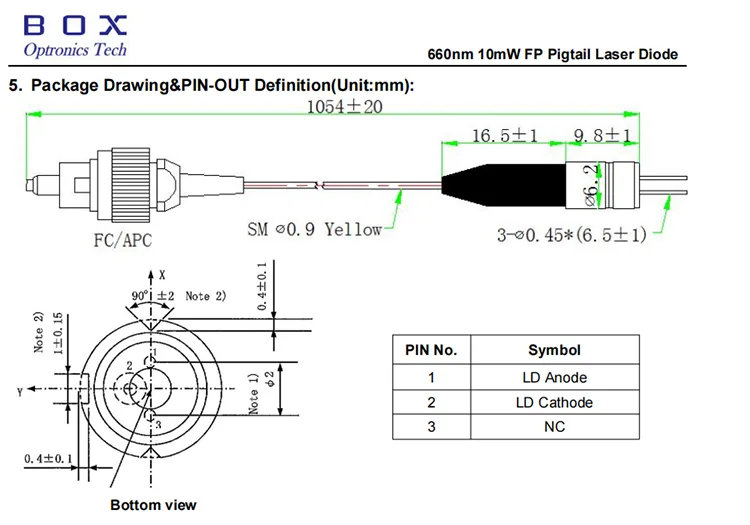

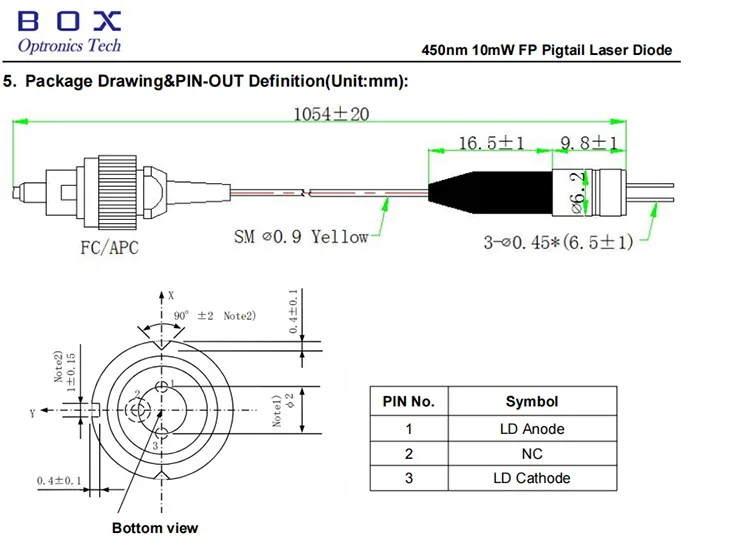

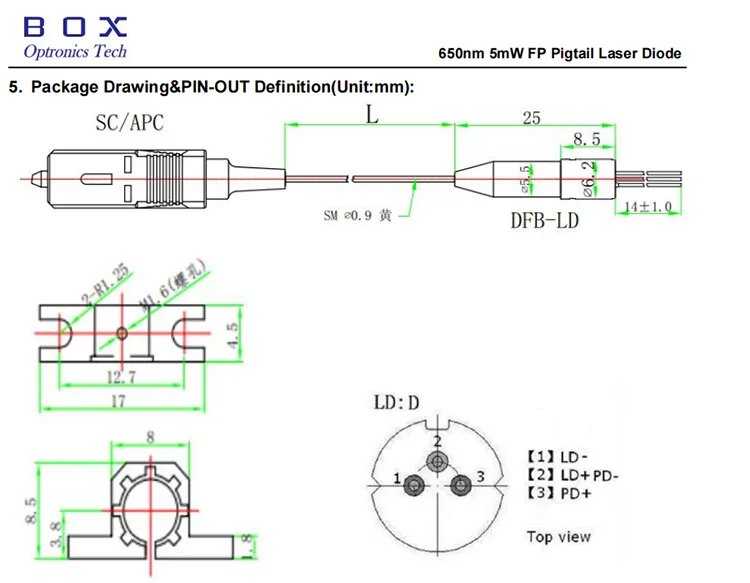

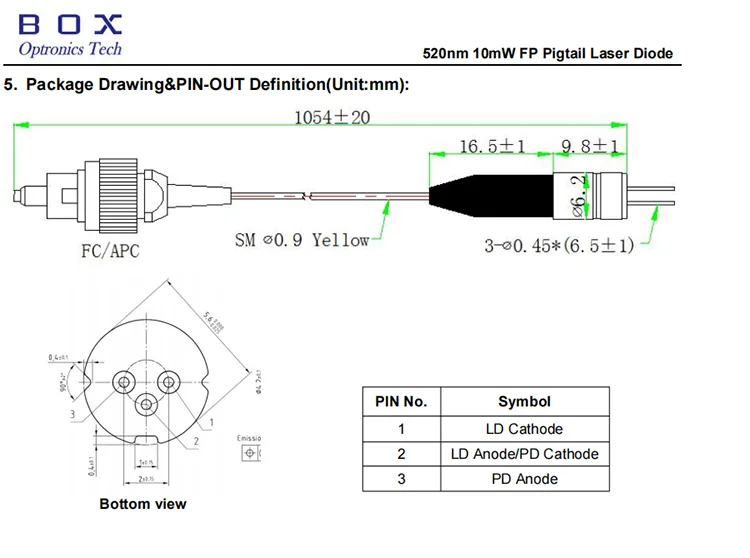

5. पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या (युनिट: मिमी)
6. ऑर्डरिंग माहिती
7. डेटाशीट
8. कोट आणि देयकाच्या अटी
9. लीड वेळ
10. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

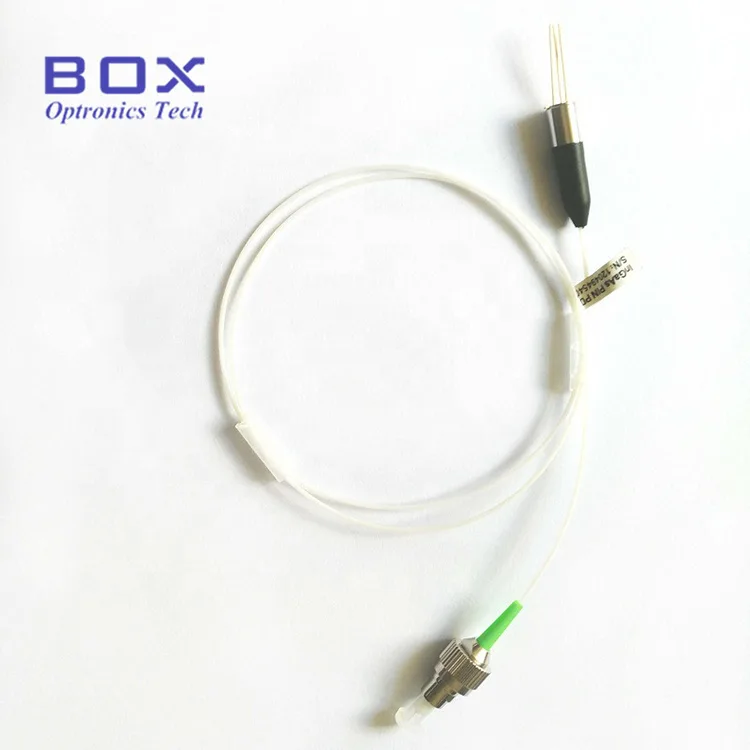

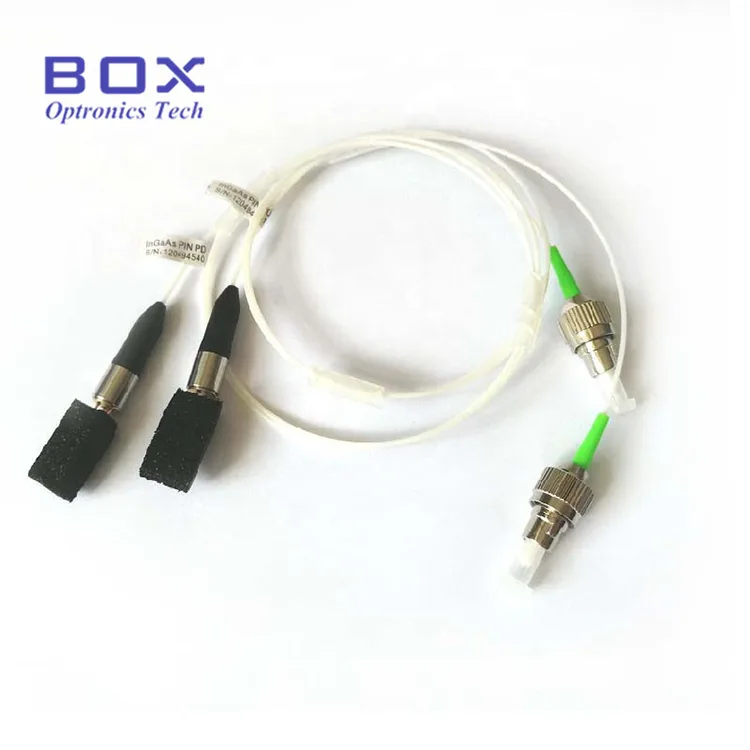

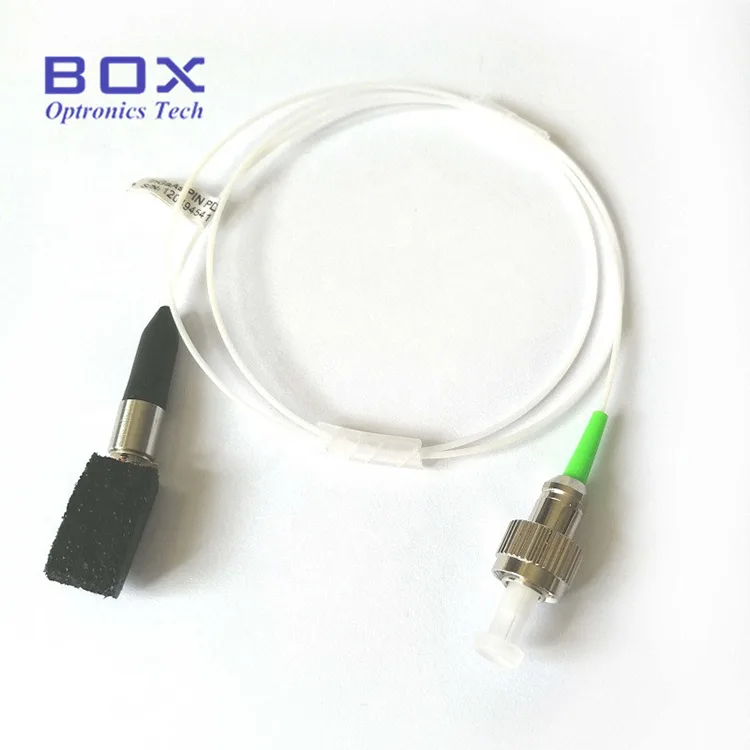

हा FP कोएक्सियल पिगटेल लेसर डायोड एकल-मोड फॅब्री-पेरोट लेसर डायोड आहे, तरंगलांबी 450nm, 520nm, 650nm, 660nm, 785nm, 850nm आणि 980nm उपलब्ध आहे आणि आउटपुट पॉवर 5 mW किंवा 5 mW आहे. कनेक्टर FC/APC किंवा SC/APC आहे. उच्च विश्वसनीयता आणि दीर्घ आयुष्य. Telcordia GR-468 विश्वसनीयता चाचणी मानक. हे मल्टी-वेव्हलेंथ FP लेसर डायोड विविध प्रकारच्या दृश्यमान आणि जवळ-अवरक्त अनुप्रयोगांसाठी लवचिक, विश्वासार्ह आणि उच्च-कार्यक्षमता समाधाने प्रदान करतात.
|
पॅरामीटर |
प्रतीक |
चाचणी स्थिती |
मि |
टाइप करा |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
IF = 65mA |
10 |
20 |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
CW |
- |
22 |
40 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
ऑपरेटिंग वर्तमान |
जर |
CW |
- |
70 |
90 |
mA |
|
फायबर प्रकार |
- |
- |
460-HP |
|||
|
पॅरामीटर |
प्रतीक |
चाचणी स्थिती |
मि |
टाइप करा |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
IF = 65mA |
5.0 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
CW |
- |
22 |
40 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
ऑपरेटिंग वर्तमान |
जर |
CW |
- |
60 |
80 |
mA |
|
फायबर प्रकार |
- |
- |
460-HP |
|||
|
पॅरामीटर |
प्रतीक |
चाचणी स्थिती |
मि |
टाइप करा |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
IF = 65mA |
- |
5 |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
CW |
- |
55 |
- |
mA |
|
ऑपरेटिंग व्होल्टेज |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
ऑपरेटिंग वर्तमान |
जर |
CW |
- |
- |
105 |
mA |
|
पॅरामीटर |
प्रतीक |
चाचणी स्थिती |
मि |
टाइप करा |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
IF = 70mA |
10 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
CW |
- |
40 |
90 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
ऑपरेटिंग वर्तमान |
जर |
CW |
- |
70 |
120 |
mA |
|
फायबर प्रकार |
- |
- |
630HP |
|||
|
पॅरामीटर |
प्रतीक |
चाचणी स्थिती |
मि |
टाइप करा |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
IF = 70mA |
10 |
- |
-- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
CW |
- |
30 |
45 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
ऑपरेटिंग वर्तमान |
जर |
CW |
- |
70 |
120 |
mA |
|
उतार कार्यक्षमता |
एसई |
CW |
1 |
1.1 |
1.2 |
W/A |
|
पीडीचे निरीक्षण करा |
IM |
- |
- |
0.2 |
0.2 |
mA |
|
फायबर प्रकार |
- |
- |
780HP |
|||
|
पॅरामीटर |
प्रतीक |
चाचणी स्थिती |
मि |
टाइप करा |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
IF =60mA |
10 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
CW |
- |
16 |
20 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
ऑपरेटिंग वर्तमान |
जर |
CW |
- |
45 |
60 |
mA |
|
उतार कार्यक्षमता |
एसई |
CW |
- |
0.95 |
- |
W/A |
|
पीडीचे निरीक्षण करा |
IM |
- |
0.05 |
0.13 |
0.5 |
mA |
|
फायबर प्रकार |
- |
- |
780HP |
|||
|
पॅरामीटर |
प्रतीक |
चाचणी स्थिती |
मि |
टाइप करा |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
IF =60mA |
5 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
CW |
- |
12 |
20 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
ऑपरेटिंग वर्तमान |
जर |
CW |
- |
30 |
50 |
mA |
|
उतार कार्यक्षमता |
एसई |
CW |
0.64 |
0.8 |
- |
W/A |
|
पीडीचे निरीक्षण करा |
IM |
- |
0.08 |
0.3 |
0.5 |
mA |
|
फायबर प्रकार |
- |
- |
हाय1060 |
|||
● सिंगल मोड Fabry-Perot(FP) लेसर डायोड;
● तरंगलांबी पर्याय: 450–980nm;
● कोएक्सियल फायबर-कपल्ड आउटपुट, CW ऑपरेशन;
● उच्च विश्वसनीयता, दीर्घ आयुष्य;
● Telcordia GR-468 विश्वसनीयता चाचणी मानक.
● संकेत;
● हलका पेन;
● प्रिंटर;
● प्रयोगशाळा आणि बायोमेडिकल लेसर;
● ऑप्टिकल सेन्सिंग.
|
BLD |
-एक्स |
XX |
XX |
X |
-XX |
|
एलडी |
चिपटाईप |
तरंगलांबी |
आउटपुट पॉवर |
पिन-आउट |
कनेक्टर |
|
लेसर डायोड |
F: FP |
450: 450nm ५२०: ५२० एनएम |
10: 10mW इतर |
F: F टाइप करा |
FA: FC/APC |
|
650: 650nm |
02: 2mW 05: 5mW इतर |
D: D टाइप करा |
FA: FC/APC SA: SC/APC इतर |
||
|
660: 660nm 785: 785nm 850: 850nm |
10: 10mW इतर |
D: D टाइप करा |
FA: FC/APC |
||
|
980: 980nm |
5: 5mW इतर |
D: D टाइप करा |
FA: FC/APC |
उदा: BLD-F78510D-FA
(ऑर्डर माहिती: FP Coaxial Pigtail Laser Diode, 785nm 10mW, टाइप D पिन-आउट, FC/APC कनेक्टरसह).
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादन: सुमारे 10 कार्य दिवस. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय रसद: 3-5 कार्य दिवस.
● वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:
(१) नैसर्गिक घटक (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान.
(२) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(३) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(४) अनधिकृत पृथक्करण, बदल किंवा दुरुस्ती.
(५) घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(६) वाहतुकीदरम्यान नुकसान किंवा तोटा.
