1530nm 40mW DFB फायबर कपल्ड लेसर

उत्पादन अवलोकन-1530nm 40mW DFB फायबर कपल्ड लेसर

1530nm 40mW DFB फायबर कपल्ड लेसर (मॉडेल BFLD-1530-40SM-FA) एक उच्च-कार्यक्षमता वितरित फीडबॅक लेसर डायोड आहे ज्यांना स्थिर, उच्च-पॉवर सिंगल-मोड ऑप्टिकल आउटपुट आवश्यक असलेल्या अनुप्रयोगांसाठी डिझाइन केलेले आहे. FC/APC कनेक्टरसह सिंगल-मोड फायबरद्वारे किमान 40mW ऑप्टिकल आउटपुट पॉवर प्रदान करत, या डिव्हाइसमध्ये बॅक-रिफ्लेक्शन टाळण्यासाठी आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी अंगभूत ऑप्टिकल आयसोलेटर वैशिष्ट्यीकृत आहे.

अचूक तरंगलांबी आणि उर्जा स्थिरीकरणासाठी एकात्मिक थर्मोइलेक्ट्रिक कूलर (TEC) आणि थर्मिस्टरसह 14-पिन बटरफ्लाय पॅकेजमध्ये ठेवलेले, लेसर उत्कृष्ट साइड-मोड सप्रेशन रेशो (≥35dB) आणि ऑपरेटिंग तापमान श्रेणीमध्ये विश्वसनीय कामगिरी प्रदान करते. OC-48 सुसंगत पिनआउट विद्यमान सिस्टम डिझाइनमध्ये एकत्रीकरण सुलभ करते.

हे लेसर ऑप्टिकल चाचणी प्रणाली, हाय-पॉवर ऑप्टिकल सिस्टम, फायबर ऑप्टिक सेन्सिंग ऍप्लिकेशन्स आणि स्थिर, उच्च-शक्ती 1530nm लेसर स्रोत आवश्यक असलेल्या उपकरणांसाठी योग्य आहे.

मुख्य वैशिष्ट्ये-1530nm 40mW DFB फायबर कपल्ड लेसर

· उच्च ऑप्टिकल आउटपुट पॉवर: किमान 40mW, 50mW टिपिकल (SM फायबर आउटपुट)

· मध्य तरंगलांबी: 1530nm (श्रेणी: 1527–1533nm)

· उच्च साइड-मोड सप्रेशन रेशो (SMSR): ≥35dB

· बॅक-रिफ्लेक्शन संरक्षणासाठी अंगभूत ऑप्टिकल आयसोलेटर

· FC/APC कनेक्टरसह सिंगल-मोड फायबर पिगटेल

· एकात्मिक TEC आणि थर्मिस्टरसह 14-पिन बटरफ्लाय पॅकेज

· ओसी-48 पिनआउट सोप्या सिस्टम इंटिग्रेशनसाठी सुसंगत

· पॉवर मॉनिटरिंगसाठी एकात्मिक मॉनिटर फोटोडायोड

· टीईसी नियंत्रणाद्वारे अचूक तरंगलांबी आणि उर्जा स्थिरीकरण

· कमी थ्रेशोल्ड करंट: 20mA ठराविक

· दीर्घकालीन विश्वासार्हतेसाठी हर्मेटिक बटरफ्लाय पॅकेज

टिपिकल ॲप्लिकेशन्स-1530nm 40mW DFB फायबर कपल्ड लेसर

· ऑप्टिकल चाचणी आणि मापन प्रणाली

· फायबर ऑप्टिक सेन्सिंग आणि वितरित सेन्सिंग ऍप्लिकेशन्स

· ऑप्टिकल ॲम्प्लीफायर सीड लेसर आणि सिग्नल स्रोत

· तरंगलांबी विभागणी मल्टिप्लेक्सिंग (WDM) प्रणाली

· ऑप्टिकल संप्रेषण चाचणी उपकरणे

· प्रयोगशाळा आणि संशोधन उपकरणे

· फोटोनिक घटक व्यक्तिचित्रण आणि चाचणी

· ऑप्टिकल स्पेक्ट्रम विश्लेषण आणि मापन

· औद्योगिक लेसर प्रणाली आणि OEM एकत्रीकरण

उत्पादन तपशील-1530nm 40mW DFB फायबर कपल्ड लेसर

परिपूर्ण कमाल रेटिंग

इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये (T = 25°C, IF = IOP)

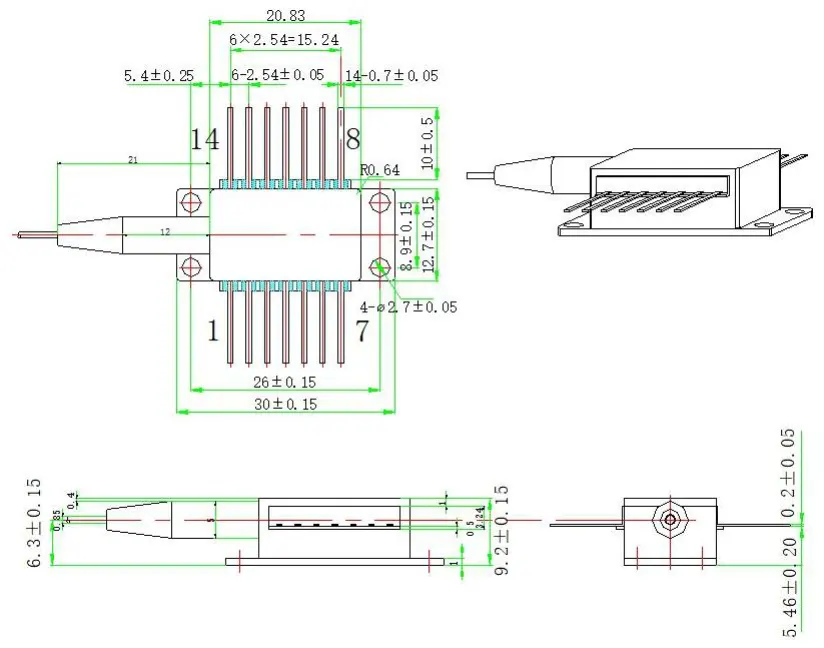

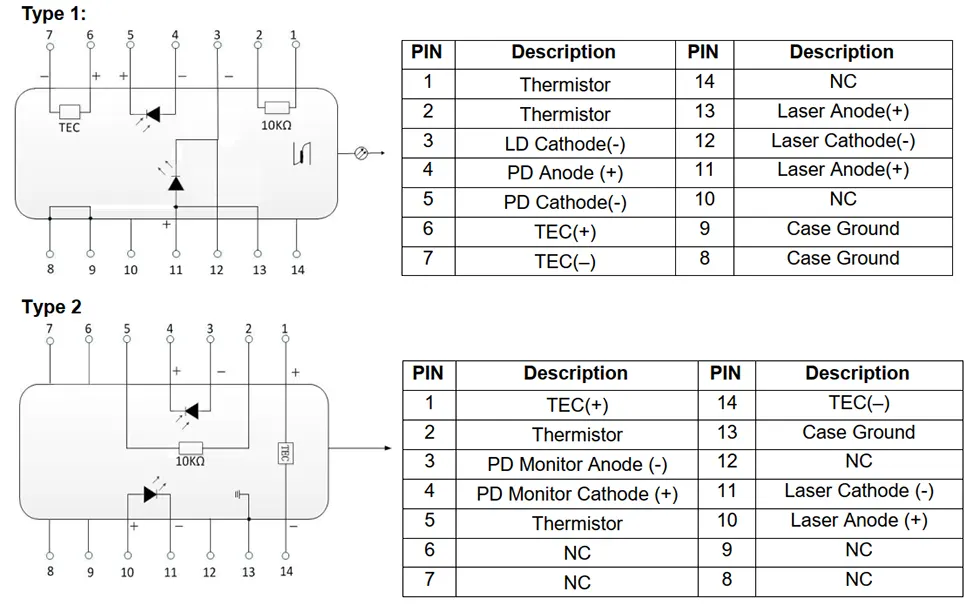

पॅकेज आणि पिन व्याख्या-1530nm 40mW DFB फायबर कपल्ड लेसर

ऑर्डरिंग माहिती-1530nm 40mW DFB फायबर कपल्ड लेसर

उपलब्ध मॉडेल्स

टीप: सी-बँडमधील सानुकूल तरंगलांबी, पर्यायी उर्जा पातळी, भिन्न फायबर लांबी आणि कनेक्टर पर्याय विनंतीनुसार उपलब्ध आहेत. सानुकूल कॉन्फिगरेशन किंमत आणि लीड टाइमसाठी आमच्या विक्री टीमशी संपर्क साधा.

बॉक्स ऑप्ट्रोनिक्स डीएफबी लेसर का निवडा?

· सुसंगत तरंगलांबी आणि उर्जा वैशिष्ट्यांसह सिद्ध DFB लेसर चिप तंत्रज्ञान

शिपमेंटपूर्वी 100% कार्यात्मक चाचणी आणि बर्न-इन स्क्रीनिंग

· फॅक्टरी-थेट पुरवठ्यासह स्पर्धात्मक किंमत

· लवचिक ऑर्डर प्रमाण — R&D प्रोटोटाइप आणि व्हॉल्यूम उत्पादन दोन्हीसाठी समर्थन

· तरंगलांबी, पॉवर, फायबर लांबी, कनेक्टर आणि पिन कॉन्फिगरेशनसाठी सानुकूलित पर्याय

· उत्पादन कार्यक्रम आणि सिस्टम एकत्रीकरणासाठी दीर्घकालीन पुरवठा स्थिरता

· विश्वसनीय ऑपरेशनसाठी एकात्मिक TEC सह हर्मेटिक बटरफ्लाय पॅकेजिंग

· पूर्ण ट्रॅकिंगसह DHL/UPS/FedEx द्वारे आंतरराष्ट्रीय शिपिंग

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न: डीएफबी आणि एफपी लेसरमध्ये काय फरक आहे?

A: DFB (वितरित फीडबॅक) लेझर अंगभूत ग्रेटिंग स्ट्रक्चर समाविष्ट करतात जे अरुंद लाइनविड्थ आणि उच्च साइड-मोड सप्रेशन रेशो (या डिव्हाइससाठी SMSR ≥35dB) सह सिंगल रेखांशाचा मोड (SLM) ऑपरेशन सक्षम करते. FP (Fabry-Perot) लेसर सामान्यत: एकाधिक अनुदैर्ध्य मोडसह कार्य करतात आणि विस्तृत वर्णक्रमीय आउटपुट असतात.

तंतोतंत तरंगलांबी नियंत्रण आणि उच्च स्थिरता आवश्यक असलेल्या अनुप्रयोगांसाठी DFB लेसरला प्राधान्य दिले जाते, जसे की WDM प्रणाली, फायबर सेन्सिंग आणि अचूक उपकरणे, तर FP लेसर सामान्यत: खर्च-संवेदनशील अनुप्रयोगांसाठी वापरले जातात जेथे कठोर तरंगलांबी नियंत्रण कमी गंभीर असते.

प्रश्न: अंगभूत आयसोलेटर महत्वाचे का आहे?

A: फायबर कनेक्शन्स, ऑप्टिकल घटक किंवा फायबरच्या टोकांचे बॅक-रिफ्लेक्शन्स लेसर डायोडमध्ये परत जोडू शकतात, ज्यामुळे आउटपुट पॉवर चढउतार, तरंगलांबी अस्थिरता आणि आवाज वाढतो. बिल्ट-इन ऑप्टिकल आयसोलेटर ऑप्टिकल फीडबॅक कमी करते, स्थिर आउटपुट पॉवर, तरंगलांबी स्थिरता आणि कमी आवाज कार्यक्षमता राखण्यात मदत करते.

प्रश्न: टीईसी आणि थर्मिस्टरची भूमिका काय आहे?

A: थर्मोइलेक्ट्रिक कूलर (TEC) आणि थर्मिस्टर अचूक पॅकेज तापमान नियंत्रणाद्वारे लेसर चिप तापमान राखण्यासाठी एकत्र काम करतात. लेसर तरंगलांबी आणि आउटपुट पॉवर तापमानावर अवलंबून असल्याने, अचूक तापमान नियंत्रण वेगवेगळ्या सभोवतालच्या परिस्थितीत स्थिर कामगिरी सुनिश्चित करते. 10kΩ थर्मिस्टर (बी-व्हॅल्यू 3950K) TEC कंट्रोलरला तापमान फीडबॅक प्रदान करते, जे सेट तापमान राखण्यासाठी TEC करंट समायोजित करते. सातत्यपूर्ण तरंगलांबी आणि शक्ती आवश्यक असलेल्या अनुप्रयोगांसाठी हे आवश्यक आहे.

प्रश्न: OC-48 पिनआउट सुसंगत म्हणजे काय?

A: OC-48 सुसंगत पिनआउट म्हणजे सामान्यतः OC-48 (2.5Gbps SONET/SDH) ऑप्टिकल कम्युनिकेशन ऍप्लिकेशन्समध्ये स्वीकारल्या जाणाऱ्या बटरफ्लाय पॅकेज पिन असाइनमेंटचा संदर्भ देते. ही सुसंगतता समान इलेक्ट्रिकल आणि मेकॅनिकल इंटरफेस वापरून सिस्टममध्ये एकत्रीकरण सुलभ करते. दोन पिनआउट पर्याय (टाइप 1 आणि टाईप 2) वेगवेगळ्या सिस्टम डिझाइन्समध्ये सामावून घेण्यासाठी उपलब्ध आहेत.

प्रश्न: किमान ऑर्डर प्रमाण (MOQ) किती आहे?

A: MOQ 1pc आहे. आम्ही लवचिक ऑर्डर प्रमाणांना समर्थन देतो. मानक मॉडेल्स R&D आणि प्रोटोटाइपिंगसाठी कमी प्रमाणात तसेच उत्पादनासाठी मोठ्या प्रमाणात पुरवले जाऊ शकतात. तुमच्या आवश्यक प्रमाणात विशिष्ट किंमतीसाठी आमच्या विक्री संघाशी संपर्क साधा.

प्रश्न: मला सानुकूल तरंगलांबी किंवा उर्जा पातळी मिळू शकते?

उत्तर: होय, आम्ही उपलब्ध श्रेणीतील CWDM-सुसंगत तरंगलांबी आणि इतर सानुकूलित तरंगलांबी, पर्यायी आउटपुट पॉवर लेव्हल्स, कस्टम फायबर लांबी, भिन्न कनेक्टर प्रकार (FC/APC, FC/UPC, LC, इ.), आणि अनुरूप पिन कॉन्फिगरेशनसह सानुकूलित पर्याय ऑफर करतो. तुमच्या विशिष्ट आवश्यकतांसह आमच्याशी संपर्क साधा आणि आमचा अभियांत्रिकी कार्यसंघ व्यवहार्यतेचे पुनरावलोकन करेल आणि कोटेशन प्रदान करेल.

प्रश्न: 40mW आउटपुट प्राप्त करण्यासाठी कोणत्या ड्राइव्ह करंटची आवश्यकता आहे?

A: 25°C वर सामान्य ऑपरेटिंग करंट 200mA आहे, कमाल 300mA. थ्रेशोल्ड प्रवाह सामान्यतः 20mA (किमान 14mA, कमाल 50mA) असतो. वास्तविक ऑपरेटिंग वर्तमान वैयक्तिक उपकरणांमध्ये आणि तापमानानुसार बदलू शकते. आम्ही स्थिर ऑपरेशनसाठी योग्य वर्तमान मर्यादा आणि APC (स्वयंचलित पॉवर कंट्रोल) कार्यक्षमतेसह लेसर डायोड ड्रायव्हर वापरण्याची शिफारस करतो.

प्रश्न: बटरफ्लाय पॅकेज हर्मेटिकली सीलबंद आहे का?

उत्तर: होय, 14-पिन बटरफ्लाय पॅकेज हर्मेटिकली सील केलेले आहे, लेसर चिप, आयसोलेटर आणि अंतर्गत घटकांना आर्द्रता, धूळ आणि पर्यावरणीय दूषित पदार्थांपासून संरक्षण करते. हे विश्वसनीय दीर्घकालीन ऑपरेशन सुनिश्चित करते आणि उत्पादनाच्या आयुष्यभर सातत्यपूर्ण कामगिरी राखण्यासाठी महत्वाचे आहे.

डेटाशीट आणि टेस्टशीट-1530nm 40mW DFB फायबर कपल्ड लेसर

डेटाशीट

चाचणीपत्रक
