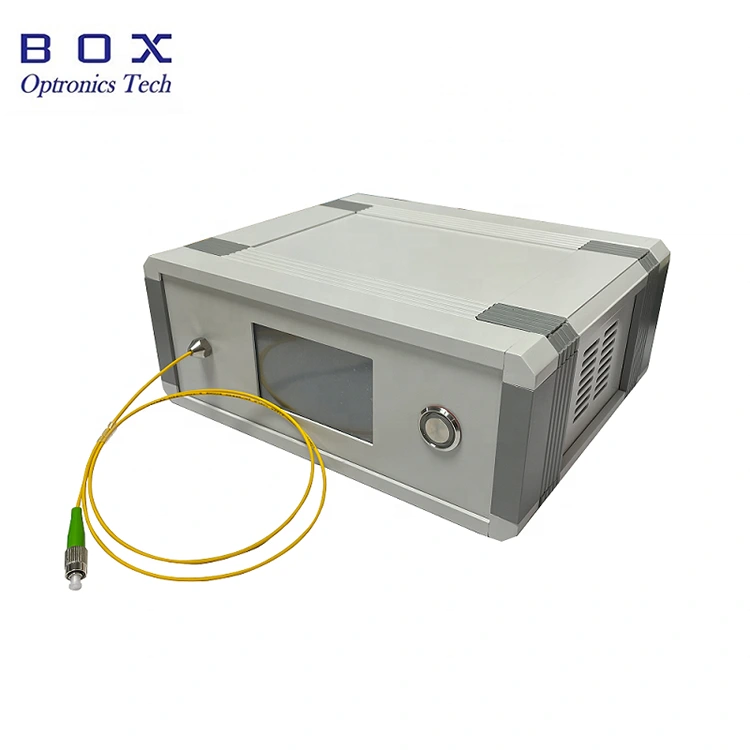

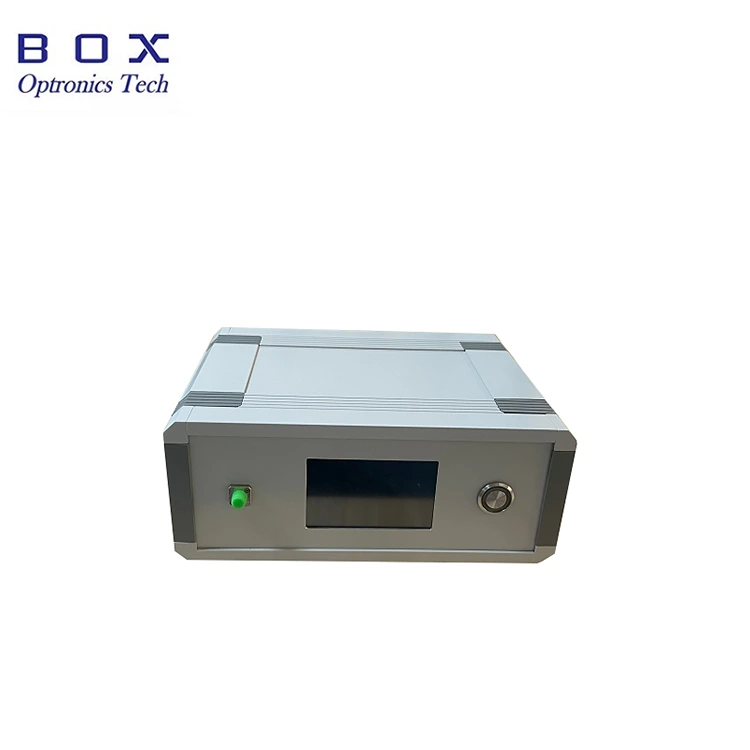

Box Optronics' 1310nm 80mW SLD हाय पॉवर लाइट सोर्स प्रगत सेमीकंडक्टर लेसर चिप्स आणि समर्पित एकात्मिक सर्किट्सचा वापर उच्च उर्जा, अपवादात्मक स्थिरता आणि कमी वीज वापर करण्यासाठी करते. हा प्रकाश स्रोत किमान 80 mW ची आउटपुट पॉवर (100 mW च्या ठराविक मूल्यासह), सिंगल-मोड किंवा ध्रुवीकरण-देखभाल फायबरद्वारे जोडतो. हे टचस्क्रीन इंटरफेससह सुसज्ज आहे जे प्रकाश स्रोताचे वर्तमान आणि पॉवर आउटपुट समायोजित करण्यास अनुमती देते.
|
पॅरामीटर्स |
युनिट |
मूल्य |
नोंद |
|
ऑपरेटिंग तरंगलांबी |
nm |
1310 |
±२० |
|
आउटपुट पॉवर |
mW |
मि. 80, प्रकार. 100 |
सानुकूल करण्यायोग्य |
|
ऑप्टिकल आयसोलेटर |
dB |
सह |
|
|
अल्पकालीन स्थिरता |
dB |
≤±0.02/15 मि |
|
|
दीर्घकालीन स्थिरता |
dB |
≤±0.05/8 तास |
|
|
फायबर कनेक्टर |
- |
FC/APC |
|
|
फायबर प्रकार |
- |
SMF-28e / PM फायबर |
|
|
परिमाण |
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
|
125(W)×150(D)×20(H) |
मॉड्यूल |
||
|
पॉवर इनपुट |
V |
AC 110~240V |
बेंचटॉप |
|
DC 5V/4A |
मॉड्यूल |
||
|
संप्रेषण इंटरफेस |
- |
DB9 महिला(RS232) |
|
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|
स्टोरेज तापमान |
℃ |
-40 ~ +85 |
|
● उच्च शक्ती: min.80mW, typ.100mW.
● शक्ती आणि वर्णक्रमीय स्थिर;
● LCD टचस्क्रीन, ऑपरेट करणे सोपे;
● SMF-28e/ PM फायबर.
● फायबरऑप्टिकसेन्सिंग;
● निष्क्रिय घटक अंतर्भूत नुकसान चाचणी;
● सखोल वैद्यकीय / जैविक इमेजिंग.

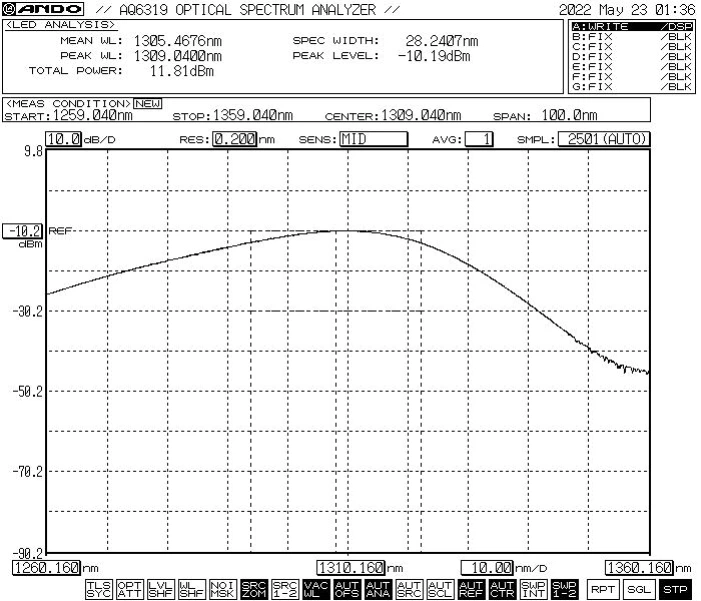

● ठराविक स्पेक्ट्रम

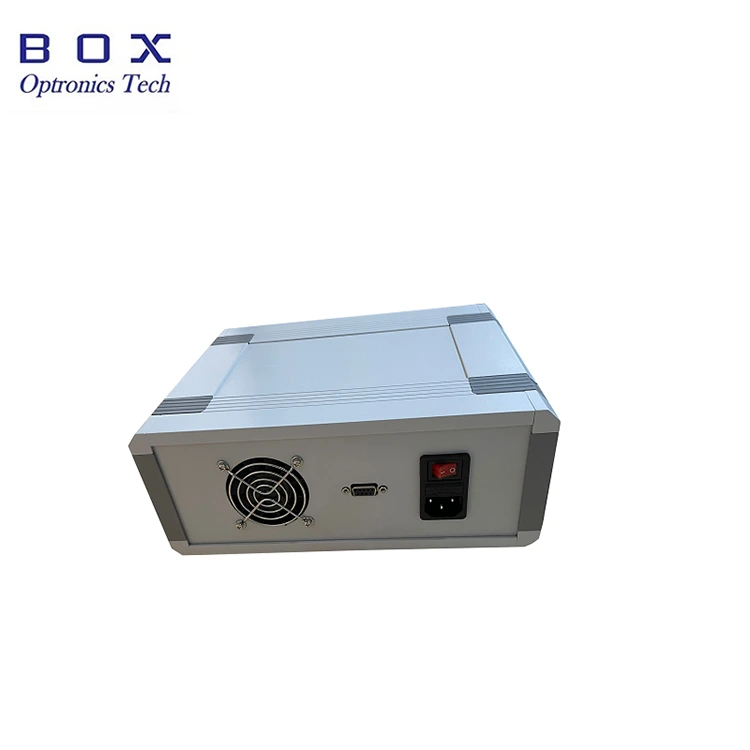

● मागील दृश्य: फॅन कूलिंग, कम्युनिकेशन इंटरफेस, पॉवर स्विच, पॉवर पोर्टसह.

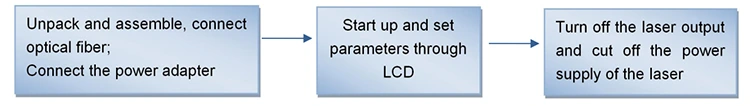

पायरी 1. उघडणे आणि एकत्र करणे:
कृपया असेंब्लीपूर्वी ॲक्सेसरीज पूर्ण झाल्या आहेत का ते तपासा.
पायरी2. वीज पुरवठा कनेक्ट करा:
चेसिस बॅकप्लेनच्या पॉवर कॉर्ड सॉकेटमध्ये पॉवर कॉर्ड घाला आणि वीज पुरवठा कनेक्ट करा.
पायरी 3. कनेक्टिंग आउटपुट फायबर: फायबर कनेक्टर किंवा फ्लँजवर डस्ट कॅप उघडा, फायबरचा शेवटचा चेहरा तपासा आणि फायबर कनेक्ट करा किंवा फायबरला कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर तपासण्यासाठी डिव्हाइस किंवा पॉवर मीटरला विभाजित करा.
Setp4. प्रकाश स्रोत चालू करा:

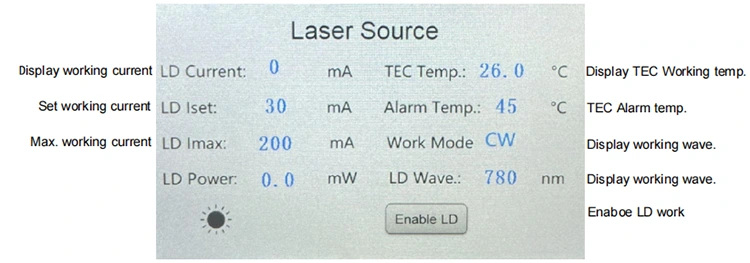

मागच्या बाजूला पॉवर स्विच चालू करा. टीप: यावेळी, कार्यरत करंट आणि पॉवर व्हॅल्यू हे शेवटच्या शटडाउन दरम्यान सेट केलेले पॅरामीटर्स आहेत. तुम्हाला ते समायोजित करायचे असल्यास, तुम्ही त्यांना LCD स्क्रीनद्वारे स्पर्श करू शकता आणि सुधारू शकता. योग्य कार्यरत करंट सेट केल्यानंतर, “एलडी सक्षम करा” स्विचद्वारे लेसर आउटपुट सक्रिय करा.
पायरी 5. बंद
वापर केल्यानंतर, लेसर आउटपुट बंद करण्यासाठी फ्रंट पॅनल “एलडी सक्षम करा” बंद करा आणि पॉवर स्विच बंद करा, पॉवर कॉर्ड डिस्कनेक्ट करा.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
परिमाण |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
SLD प्रकाश स्रोत |
1310:1310nm |
80: 80mW 1H: 100mW |
SM:SM फायबर पीएम: पीएम फायबर |
FA:FC/APC SA:SC/APC इतर |
एम: मॉड्यूल ब:बेंचटॉप |
उदा: BSLD-1310-1HSM-FA-B
(ऑर्डर माहिती: 1310nm 100mW SLD हाय पॉवर लाइट सोर्स, SM फायबरसह, FC/APC कनेक्टर, बेंचटॉप पॅकेज).
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● प्रारंभ करताना, प्रथम पॉवर स्विच आणि बटण स्विच बंद असल्याची खात्री करा आणि नंतर वीज पुरवठा कनेक्ट करा. बंद करताना, प्रथम एलडी ऑफ स्विच अक्षम केल्याची पुष्टी करा, नंतर बटण स्विच बंद करा आणि नंतर वीज पुरवठा खंडित करा. उपकरणे कार्यरत असताना थेट वीजपुरवठा खंडित करू नका.
● ऑप्टिकल फायबर कनेक्टर कनेक्ट करण्यापूर्वी, ते धूळ-मुक्त मिरर पेपरने पुसून टाका आणि निरीक्षण करण्यासाठी ऑप्टिकल फायबर एंड फेस डिटेक्टरला सहकार्य करण्याचे सुनिश्चित करा. साफसफाईची पुष्टी केल्यानंतर, फ्लँजद्वारे कनेक्ट करा; लेसर कनेक्ट केल्यावर ऑप्टिकल फायबर कनेक्टरचा शेवटचा चेहरा बर्न होऊ शकतो. फ्लँज कनेक्ट करताना, हे सुनिश्चित करणे आवश्यक आहे की कोणतेही प्रकाश ऑपरेशन नाही. वापरात नसताना, कृपया ऑप्टिकल फायबर कनेक्टरची डस्ट कॅप झाकून ठेवा.
● ऑप्टिकल फायबर कनेक्टरचा शेवटचा चेहरा धुळीने जाळू नये म्हणून, समोरच्या पॅनलवरील ऑप्टिकल फायबर कनेक्टर वारंवार प्लग आणि अनप्लग करू नका.
● कृपया आर्द्रतेच्या प्रतिकाराकडे लक्ष द्या आणि कोरड्या जागी ठेवा.
● वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:
(१) उत्पादन नैसर्गिक घटकांमुळे किंवा पर्यावरणीय परिणामांमुळे (विद्युत शॉक, धूळ) खराब झाले आहे किंवा खराब झाले आहे;
(२) वापरकर्त्याच्या गैर-मानक ऑपरेशनमुळे उत्पादनाचे नुकसान झाले आहे;
(३) उत्पादनाचे स्पष्ट मानवनिर्मित नुकसान आहे;
(४) कंपनीच्या अधिकृततेशिवाय उत्पादनाचे पृथक्करण, बदल किंवा दुरुस्ती केली जाते;
(५) प्रकाश स्रोत घरांचे वॉरंटी लेबल स्टिकर बदललेले किंवा अपूर्ण आहे;
(६) वाहतूक दरम्यान उत्पादनाचे नुकसान झाले किंवा हरवले.
