उच्च-शक्ती 1653.7nm 40mW DFB बटरफ्लाय लेसर

सामग्री सारणी

१. चा परिचय उच्च-शक्ती 1653.7nm 40mW DFB बटरफ्लाय लेसर

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

५. उत्पादन तपशील

6. ऑर्डर माहिती

७. डेटाशीट आणि चाचणीपत्रक

8. कोट आणि देय अटी

९. आघाडी वेळ

10. ऑपरेशन नोट्स

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

उच्च-शक्ती 1653.7nm 40mW DFB बटरफ्लाय लेसर वापरते 1653.7nm केंद्र तरंगलांबी असलेली उच्च-कार्यक्षमता MQW DFB चिप, a +/-1nm तरंगलांबी सहिष्णुता आणि साइड-मोड रिजेक्शन रेशो (SMSR) >35dB. यात कमी थ्रेशोल्ड व्होल्टेज, कमी वीज वापर आणि उच्च वैशिष्ट्ये आहेत विश्वसनीयता थर्मिस्टर, थर्मोइलेक्ट्रिक कूलर (TEC) एकत्र करणे आणि मॉनिटरिंग डायोड, ते दीर्घकालीन स्थिर ऑपरेशनला समर्थन देते आणि मोठ्या प्रमाणावर वापरले जाते गॅस डिटेक्शन सिस्टम, निष्क्रिय उपकरण चाचणी आणि फायबर ऑप्टिक सेन्सिंग. योग्य ऑपरेशन दरम्यान वायरिंग, तापमान आणि वर्तमान नियंत्रण आवश्यक आहे फायबर वाकणे आणि नुकसान टाळा.

उत्पादन तपशील

उत्पादन वैशिष्ट्ये

● उद्योग-मानक 14-पिन बटरफ्लाय पॅकेज;

● अंगभूत टीईसी आणि मॉनिटर पीडी;

● उच्च स्थिरता 40mW ऑप्टिकल आउटपुट;

● उच्च कार्यक्षमता, मल्टीक्वांटम वेल (MQW) वितरित-फीडबॅक (DFB) लेसर.

उत्पादन अनुप्रयोग

● ट्यून करण्यायोग्य डायोड लेसर शोषण स्पेक्ट्रोस्कोपी TDLAS; 

● CH4 देखरेख;

● साठी प्रकाश स्रोत पर्यावरण निरीक्षण आणि गॅस विश्लेषक.

उत्पादन तपशील

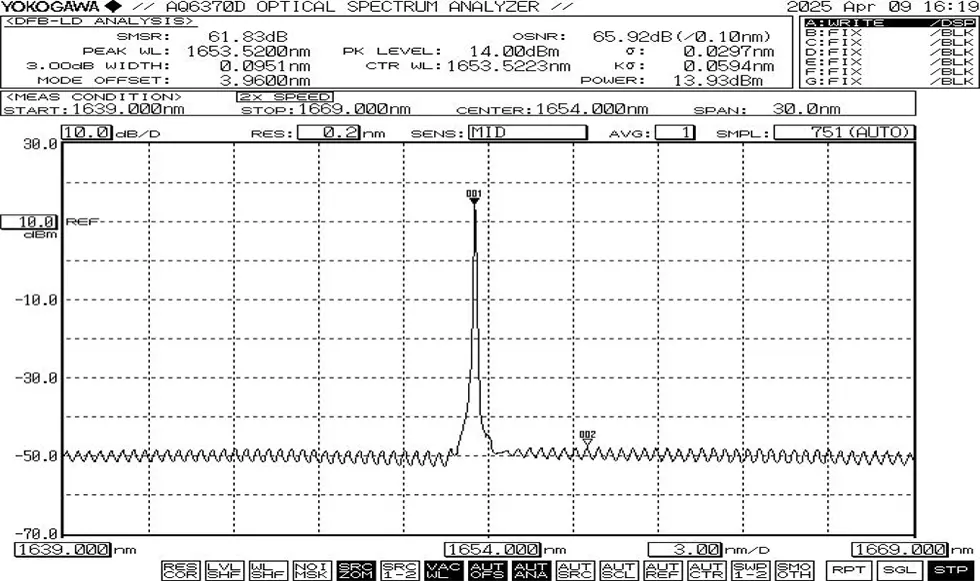

● ठराविक स्पेक्ट्रम: 1653.7nm, +/-1nm WL सहिष्णुता.

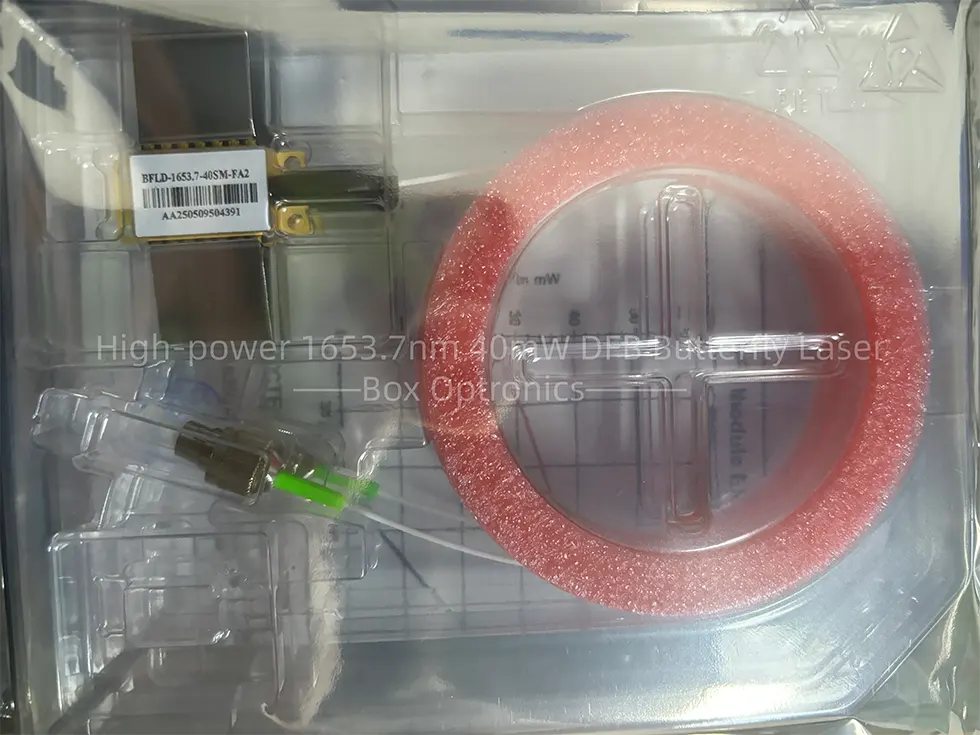

● पॅकिंगचे उदाहरण

ऑर्डर करत आहे माहिती

उदा: BFLD-1653-40SM-FA

(ऑर्डर माहिती: उच्च-शक्ती 1653.7nm 40mW DFB बटरफ्लाय लेसर, SM फायबरसह, FC/APC कनेक्टर, type1 पिन-आउट).

डेटाशीट आणि चाचणीपत्रक

डेटाशीट

चाचणीपत्रक

कोट आणि देय अटी

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

(३) इतर

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स

● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.

● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले

● डिव्हाइस पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा आणि नंतर चिपला जास्त गरम होण्यापासून रोखण्यासाठी लहान वाढीमध्ये शक्ती लागू करा किंवा ओव्हरलोड होत आहे.

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
