14-पिन बटरफ्लायसह 1392nm DFB फायबर-कपल्ड लेसर पॅकेज, केंद्रीय तरंगलांबी 1392nm, ठराविक आउटपुट पॉवर 10mW. अंगभूत TEC, थर्मिस्टर, आणि मॉनिटर पीडी, एसएम फायबर किंवा पीएम फायबरला समर्थन देते. हे प्रामुख्याने वापरले जाते H2O सेन्सिंग, ऑप्टिकल उपकरणे आणि चाचणी प्रकाश स्रोतांमध्ये. टीप: वायर बाय योग्य पिन व्याख्या, फायबर एंड स्वच्छ ठेवा, TEC नियंत्रणाखाली. ओव्हर-व्होल्टेज, ओव्हर-करंट, ईएसडी, उच्च-तापमान सोल्डरिंग आणि जास्त फायबर वाकणे प्रतिबंधित आहे.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λ |
CW, 25℃ |
1391 |
1392 |
1393 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
— |
— |
10 |
— |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
— |
8 |
15 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
CW |
— |
— |
90 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
साइड मोड सप्रेशन प्रमाण |
SMSR |
— |
35 |
40 |
— |
dB |
|
ऑप्टिकल अलगाव |
आयएसओ |
25℃ |
35 |
— |
— |
dB |
|
वर्णपट रुंदी (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
ध्रुवीकरण विलोपन प्रमाण |
ईआर |
पीएम फायबर |
18 |
— |
— |
dB |
|
तरंगलांबी तापमान. गुणांक |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
वर्तमान मॉनिटर करा |
IMON |
VRM=5V |
50 |
— |
1500 |
uA |
|
MPD गडद प्रवाह |
आयडी |
VRM=5V |
— |
— |
50 |
uA |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● उच्च कार्यक्षमता, मल्टी-क्वांटम वेल (MQW) वितरित-फीडबॅक (DFB) लेसर;
● SMF-28e किंवा PM1550 फायबर;
● उद्योग मानक हर्मेटिकली सील केलेले 14 पिन बटरफ्लाय पॅकेज;
● अंगभूत टीईसी आणि पीडी.
● फायबर ऑप्टिक वितरित संवेदना
● फायबर ऑप्टिक संप्रेषण चाचणी उपकरणे
● पाण्याची वाफ एकाग्रता शोध;
● साठी कोर प्रकाश स्रोत TDLAS (ट्यूनेबल डायोड लेझर अवशोषण स्पेक्ट्रोस्कोपी) प्रणाली;
● संशोधन आणि प्रयोगशाळा वाद्ये.

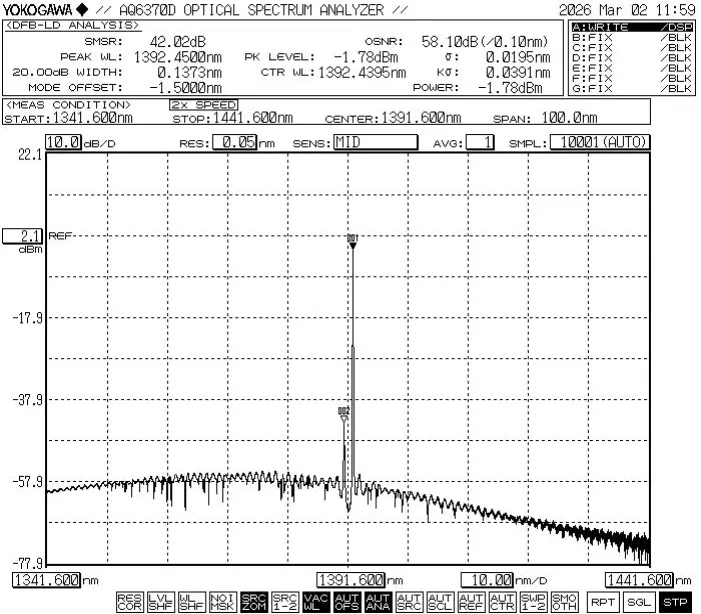

● ठराविक स्पेक्ट्रम: 1392nm, +/-1nm WL सहिष्णुता.

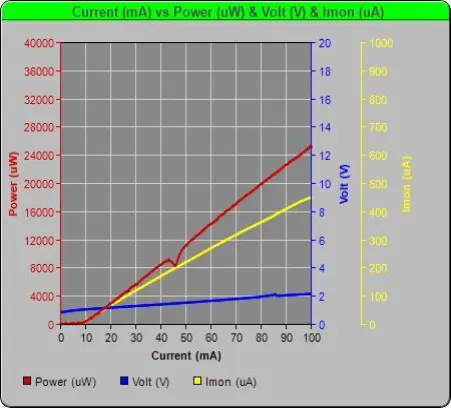

● PIV-1392nm 10mW DFB बटरफ्लाय लेसर डायोड

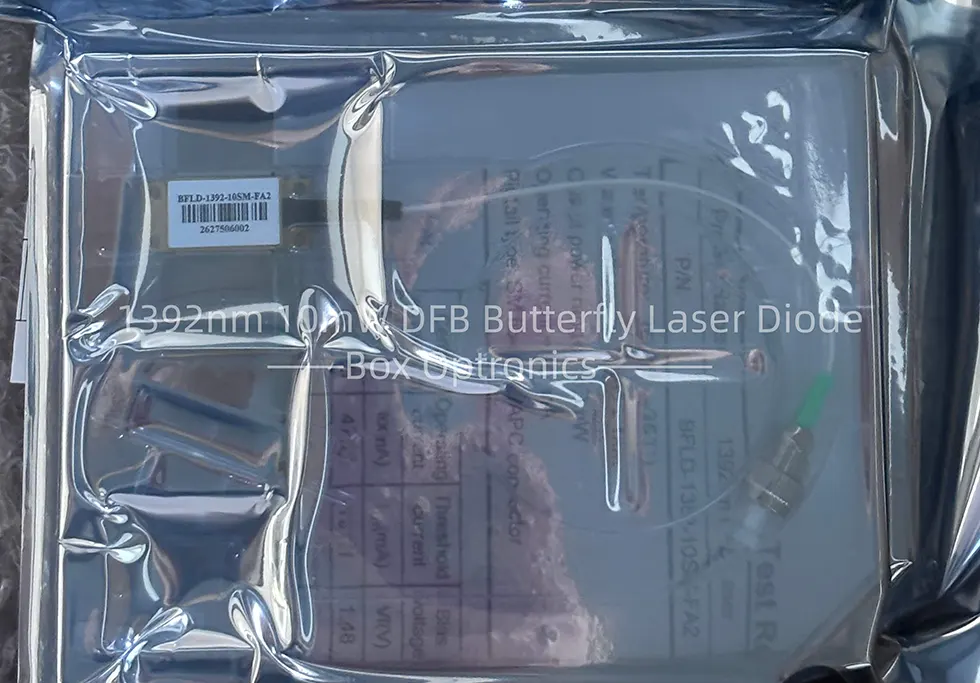

● पॅकिंगचे उदाहरण
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
1392nm 10mW DFB बटरफ्लाय लेसर डायोड |
1 |
|
2 |
उत्पादन चाचणी अहवाल |
1 |
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-XXXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेसर डायोड |
1392:1392nm 760:760nm 1683:1683nm इतर |
10:10mW इतर |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
NULL:प्रकार १ 2:प्रकार 2 |
उदा: BFLD-1392-10SM-FA2
(ऑर्डर माहिती: 1392nm 10mW DFB बटरफ्लाय लेझर डायोड, SM सह फायबर, FC/APC कनेक्टर, type2 पिन-आउट).
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).
● प्रतिबंध करण्यासाठी उत्पादनाच्या ऑपरेटिंग सर्किटची स्थिरता सत्यापित करा नाडी प्रवाहामुळे होणारे नुकसान.
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: ऑपरेशन परिपूर्ण कमाल रेटिंगच्या पलीकडे डिव्हाइसला कायमचे नुकसान होऊ शकते.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
