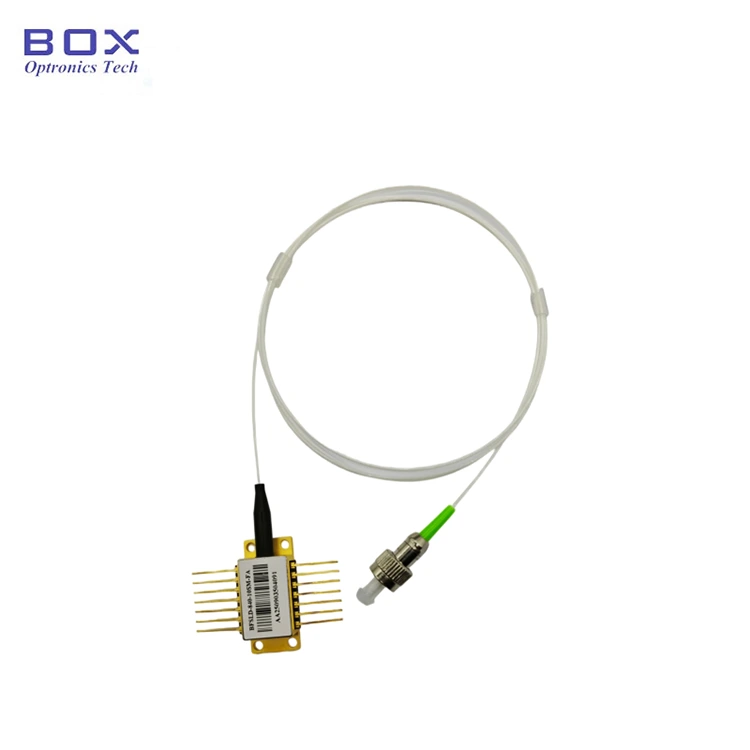

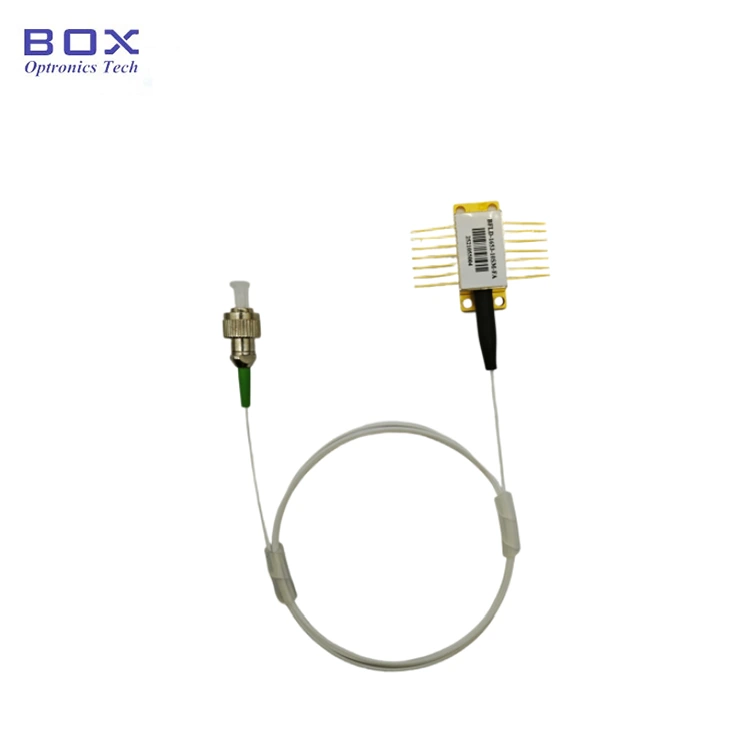

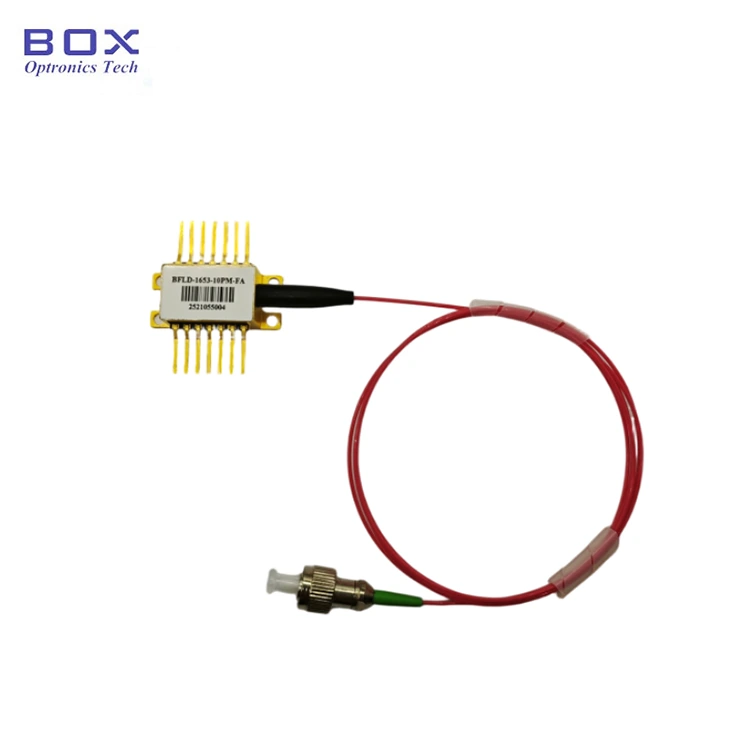

CO2 संवेदनासाठी 1574nm DFB लेसर डायोड

बॉक्स ऑप्ट्रोनिक्स, एक व्यावसायिक ऑप्टोइलेक्ट्रॉनिक घटक निर्माता, 1574nm DFB लेझर डायोड, CO2 गॅस सेन्सिंग, फायबर ऑप्टिक सेन्सर सिस्टम आणि C/DWDM ट्रान्समिशन ऍप्लिकेशन्ससाठी डिझाइन केलेले 14-पिन बटरफ्लाय वितरित फीडबॅक लेसर प्रदान करते. 1574nm ची मध्यवर्ती तरंगलांबी (CO2 शोषण रेषेशी जुळणारी), 10mW/ 20mW ऑप्टिकल आउटपुट पॉवर, आणि SM किंवा PM फायबर पर्यायी, हे लेसर ट्यूनेबल डायोड लेसर शोषण स्पेक्ट्रोस्कोपी आणि इतर गॅस डिटेक्ट्रोस्कोपी (टीडी) ऍप्लिकेशनसाठी स्थिर आणि अचूक ऑप्टिकल कामगिरी प्रदान करते. आमची अभियांत्रिकी कार्यसंघ विशिष्ट गॅस सेन्सिंग आणि सिस्टम एकत्रीकरण आवश्यकता पूर्ण करण्यासाठी सानुकूल तरंगलांबी, उर्जा आणि फायबर कॉन्फिगरेशन पर्यायांना समर्थन देते.

चौकशी पाठवा

उत्पादन वर्णन

सीओ2 सेन्सिंगसाठी उत्पादन विहंगावलोकन-1574nm DFB लेसर डायोड

1574nm DFB लेझर डायोडफोर CO2 सेन्सिंग 10mWor 20mW ऑप्टिकल आउटपुट पॉवर सिंगल-मोड फायबरद्वारे किंवा ध्रुवीकरण-देखभाल फायबर FC/APC कनेक्टरद्वारे वितरीत करते.

3MHz टिपिकल (FWHM) च्या अरुंद स्पेक्ट्रल लाइनविड्थ आणि ≥35dB (40dB वैशिष्ट्यपूर्ण) च्या उच्च साइड-मोड सप्रेशन रेशोसह, DFB लेसर ट्यून करण्यायोग्य डायओपरोस्पेक्टेशन आणि एलएटीडी किंवा इतर ॲबरोस्पेक्टेशन ला (एलए) साठी आवश्यक स्पेक्ट्रल शुद्धता आणि तरंगलांबी अचूकता प्रदान करते. उच्च-रिझोल्यूशन गॅस शोधण्याचे तंत्र.

TEC, थर्मिस्टर, मॉनिटर PD आणि आयसोलेटरसह एकत्रित केलेल्या दोन पिनआउट कॉन्फिगरेशन पर्यायांसह उद्योग-मानक 14-पिन बटरफ्लाय पॅकेजमध्ये ठेवलेले आहे. लेसर मानक बटरफ्लाय लेसर ड्रायव्हर बोर्ड आणि सिस्टम डिझाइनशी सुसंगत आहे.

मुख्य वैशिष्ट्ये- CO2 सेन्सिंगसाठी 1574nm DFB लेसर डायोड

· केंद्र तरंगलांबी: 1574nm (श्रेणी 1573–1575nm), CO2 गॅस शोषण रेषेशी जुळलेली

· उच्च ऑप्टिकल आउटपुट पॉवर: 10mW किंवा 20mW

· विस्तृत मॉड्यूलेशन बँडविड्थ: 2.5GHz ठराविक (-3dB)

· अंगभूत ऑप्टिकल आयसोलेटर: ≥30dB अलगाव

· तरंगलांबी स्थिरीकरणासाठी इंटिग्रेटेड थर्मोइलेक्ट्रिक कूलर (TEC) आणि 10kΩ थर्मिस्टर

· तरंगलांबी तापमान गुणांक: 0.09nm/°C ठराविक (15°C ते 35°C)

· तरंगलांबी वर्तमान गुणांक: तरंगलांबी ट्युनिंगसाठी 0.01nm/mA वैशिष्ट्यपूर्ण

· उद्योग-मानक 14-पिन बटरफ्लाय पॅकेज, टाइप 1 आणि टाइप 2 पिनआउट पर्याय

· कमी थ्रेशोल्ड वर्तमान: 10mA~35mA

· पॉवर मॉनिटरिंगसाठी एकत्रित केलेले फोटोडायोड मॉनिटर करा

टिपिकल ऍप्लिकेशन्स- CO2 सेन्सिंगसाठी 1574nm DFB लेसर डायोड

ट्यूनेबल डायोड लेसर शोषण स्पेक्ट्रोस्कोपी (TDLAS) वर आधारित CO2 गॅस शोधणे आणि निरीक्षण करणे

· उच्च-संवेदनशीलता CO₂ आणि ट्रेस गॅस शोधण्यासाठी तरंगलांबी मॉड्यूलेशन स्पेक्ट्रोस्कोपी (WMS)

· एफबीजी आणि इंटरफेरोमेट्रिक मापन तंत्रांवर आधारित फायबर ऑप्टिक सेन्सिंग सिस्टम

· ऑप्टिकल फायबर कम्युनिकेशन चाचणी आणि मापन उपकरणे

· श्वासोच्छवासाचे विश्लेषण आणि बायोमेडिकल गॅस सेन्सिंग ऍप्लिकेशन्स

· फोटोनिक्स आणि ऑप्टिकल सेन्सिंग प्रयोगशाळांमध्ये संशोधन आणि विकास

· गॅस विश्लेषक आणि पर्यावरण निरीक्षण साधनांमध्ये OEM एकत्रीकरण

CO2 सेन्सिंगसाठी उत्पादन तपशील-1574nm DFB लेसर डायोड

परिपूर्ण कमाल रेटिंग

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
स्टोरेज तापमान	टी.एस	-	-40	-	85	°C
ऑपरेटिंग केस तापमान	शीर्षस्थानी	-	-20	-	70	°C
फॉरवर्ड करंट	जर	CW	-	-	200	mA
लेझर रिव्हर्स व्होल्टेज	VLR	-	-	-	2	V
पीडीफॉरवर्ड करंट	IFPD	-	-	1.1	5	mA
पीडी रिव्हर्स व्होल्टेज	VRPD	-	-	5	10	V
TEC चालू	ITEC	-	-	0.8	1.5	A
टीईसी व्होल्टेज	VTEC	-	-	1.5	3.5	V

इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये (T = 25°C लेसर तापमान)

पॅरामीटर	प्रतीक	चाचणी स्थिती	मि.	टाइप करा.	कमाल	युनिट
केंद्र तरंगलांबी	λc	TL=15~35°C, CW	1573	1574	1575	nm
ऑप्टिकल आउटपुट पॉवर	PO	-	10	-	-	mW
थ्रेशोल्ड वर्तमान	आयटीएच	-	-	10	35	mA
उतार कार्यक्षमता	η	CW, 5mW आउटपुट	0.05	0.11	0.2	mW/mA
कार्यरत वर्तमान	आयओपी	PO=10mW, CW	-	100	120	mA
स्पेक्ट्रल रेषा रुंदी	LW	FWHM	-	3	-	MHz
लेझर फॉरवर्ड व्होल्टेज	VF	CW, 10mW आउटपुट	-	1.2	3.0	V
गडद प्रवाहाचे निरीक्षण करा	आयडी	-	-	-	0.1	μA
बँडविड्थ (-3dB)	BW	-	-	2.5	-	GHz
साइड-मोड सप्रेशन रेशो	SMSR	CW	35	40	-	dB
ऑप्टिकल अलगाव	-	-10	30	-	-	dB
सापेक्ष तीव्रता आवाज	RIN	CW, 5mW आउटपुट	-	-145	-	dB/Hz
TEC सेट तापमान	टी.एस	-	15	-	35	°C
इनपुट प्रतिबाधा	ZIN	-	22	25	28	Ω
थर्मिस्टर करंट	आयटीसी	-	10	-	100	μA
थर्मिस्टर प्रतिकार	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC चालू	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
टीईसी व्होल्टेज	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
TEC क्षमता	ΔT	Tc=70°C	-	-	50	°C
तरंगलांबी प्रवाह (EOL)	Δλ	25 वर्षांचे आयुष्य	-	-	±0.1	nm
तरंगलांबी तापमान गुणांक	Δλ/ΔT	TEC 15°C ते 35°C	-	0.09	-	nm/°C
तरंगलांबी वर्तमान गुणांक	Δλ/ΔI	-	-	0.01	-	nm/mA

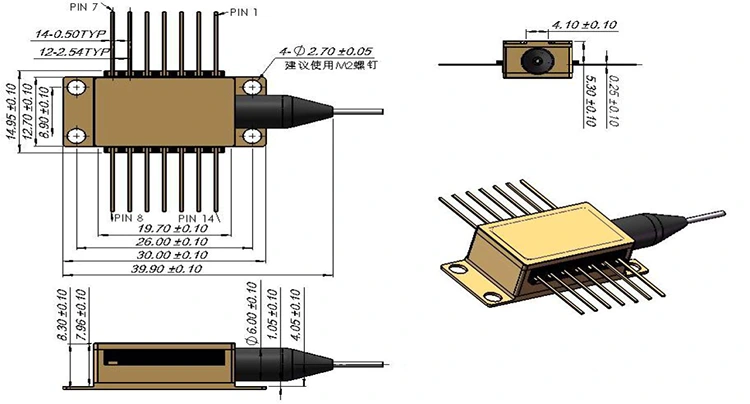

पॅकेज आणि पिन व्याख्या -1574nm DFB लेझर डायोड फॉर CO2 सेन्सिंग

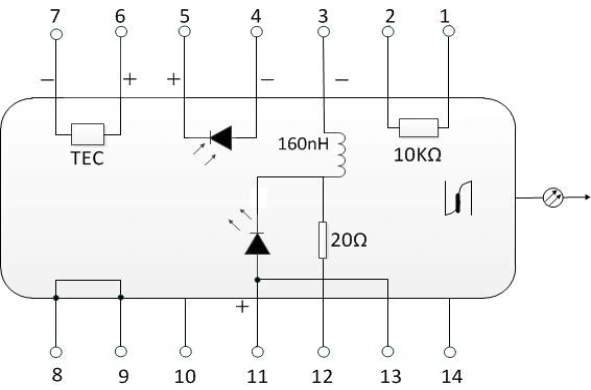

टाइप 1 पिन कॉन्फिगरेशन

पिन	वर्णन	पिन	वर्णन
1	थर्मिस्टर	14	NC (कोणतेही कनेक्शन नाही)
2	थर्मिस्टर	13	लेसर एनोड (+)
3	लेझर डीसी बायस (कॅथोड) (-)	12	लेझर आरएफ कॅथोड (-)
4	पीडी मॉनिटर एनोड (-)	11	लेसर एनोड (+)
5	पीडी मॉनिटर कॅथोड (+)	10	NC (कोणतेही कनेक्शन नाही)
6	TEC (+)	9	केस ग्राउंड
7	TEC (-)	8	केस ग्राउंड

टाइप 2 पिन कॉन्फिगरेशन

पिन	वर्णन	पिन	वर्णन
1	TEC (+)	14	TEC (-)
2	थर्मिस्टर	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	NC (कोणतेही कनेक्शन नाही)
4	पीडी मॉनिटर कॅथोड (+)	11	लेझर कॅथोड (-)
5	थर्मिस्टर	10	लेसर एनोड (+)
6	NC (कोणतेही कनेक्शन नाही)	9	NC (कोणतेही कनेक्शन नाही)
7	NC (कोणतेही कनेक्शन नाही)	8	NC (कोणतेही कनेक्शन नाही)

ऑर्डर माहिती

मॉडेल नामकरण

BFLD - XXXX - XX - XX - XX X

उदाहरण: BFLD-1574-20PM-FA2

फील्ड	कोड	वर्णन
लेसर प्रकार	बीएफएलडी	डीएफबी लेसर डायोड मालिका
तरंगलांबी	1574	1574nm (इतर तरंगलांबी उपलब्ध: १०३०, १०६४, १३९२, १६५३, १६८३, CWDM)
आउटपुट पॉवर	20	20mW; 10 = 10mW
फायबर प्रकार	पीएम	पीएम = ध्रुवीकरण-देखभाल; SM = सिंगल-मोड
कनेक्टर प्रकार	एफए	एफसी/एपीसी; SA = SC/APC; इतर कनेक्टर उपलब्ध
पिनआउट	NULL/2	NULL = प्रकार 1 (डिफॉल्ट); 2 = प्रकार 2

वारंवार विचारले जाणारे प्रश्न (FAQ) -1574nm DFB लेसर डायोड फॉर CO2 सेन्सिंग

प्रश्न: एकात्मिक TEC CO2 सेन्सिंग कार्यप्रदर्शन कसे सुधारते?

A: एकात्मिक TEC आणि थर्मिस्टर लेसर चिप तापमान स्थिर करतात, तरंगलांबी आणि आउटपुट पॉवर ड्रिफ्ट कमी करतात. DFB लेसर तरंगलांबी तापमानावर अवलंबून असल्याने, अचूक थर्मल नियंत्रण लक्ष्य CO₂ शोषण वैशिष्ट्यासह संरेखन राखण्यास मदत करते. टीईसी खडबडीत तरंगलांबी समायोजन प्रदान करते, तर इंजेक्शन करंट मॉड्युलेशनद्वारे सूक्ष्म तरंगलांबी ट्युनिंग मिळवता येते.

प्रश्न: गॅस सेन्सिंग सिस्टमसाठी अंगभूत ऑप्टिकल आयसोलेटर का महत्त्वाचे आहे?

A: अंगभूत ऑप्टिकल पृथक्करण फायबर कनेक्शन आणि ऑप्टिकल घटकांच्या प्रतिबिंबांमुळे होणारे ऑप्टिकल फीडबॅक कमी करते. हे लेसर आउटपुट स्थिरता सुधारते आणि बाह्य ऑप्टिकल व्यत्ययांसाठी संवेदनशीलता कमी करते, जे विशेषतः उच्च-संवेदनशीलता TDLAS आणि WMS गॅस शोध प्रणालीसाठी महत्त्वपूर्ण आहे.

प्रश्न: मला वेगळ्या वायूच्या प्रजातींसाठी कस्टम तरंगलांबी मिळू शकते का?

A: होय, Box Optronics वेगवेगळ्या गॅस सेन्सिंग ऍप्लिकेशन्ससाठी ऑप्टिमाइझ केलेल्या तरंगलांबीवर DFB लेसर स्रोत प्रदान करते, ज्यामध्ये CO2 (1574nm), CH4 (1653nm), H2O (1392nm), आणि O2 (760nm) यांचा समावेश आहे, परंतु इतकेच मर्यादित नाही. आम्ही संप्रेषण अनुप्रयोगांसाठी CWDM आणि DWDM चॅनेल तरंगलांबींना देखील समर्थन देतो. तुमच्या विशिष्ट तरंगलांबीच्या आवश्यकतांसह आमच्याशी संपर्क साधा आणि आमचा अभियांत्रिकी कार्यसंघ व्यवहार्यतेचे पुनरावलोकन करेल.

प्रश्न: या लेसरसाठी कोणती ड्राइव्ह आणि कंट्रोल सर्किटरी आवश्यक आहे?

A: 1574nm DFB लेसरला योग्य वर्तमान मर्यादा, इंटिग्रेटेड TEC साठी तापमान नियंत्रक आणि TDLAS ऍप्लिकेशन्समध्ये वेव्हलेंथ स्कॅनिंगसाठी मॉड्युलेशन इनपुटसह लेसर डायोड ड्रायव्हर आवश्यक आहे. ऑटोमॅटिक पॉवर कंट्रोल (APC) साठी मॉनिटर फोटोडायोड वापरला जाऊ शकतो.

डेटाशीट आणि टेस्टशीट -1574nm DFB लेझर डायोड फॉर CO2 सेन्सिंग

डेटाशीट

चाचणीपत्रक
