१. 1532nm चा परिचय DFB BTF लेसर डायोड
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
५. उत्पादन तपशील
6. ऑर्डर माहिती
७. डेटाशीट आणि चाचणीपत्रक
8. कोट आणि देय अटी
९. आघाडी वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा
मध्य तरंगलांबीसह 1532nm DFB BTF लेसर डायोड 1532.68nm (ITU CH56), ऑप्टिकल आउटपुट पॉवर 10mW. अंगभूत टीईसी आणि थर्मिस्टर स्थिर ऑपरेशन सक्षम करा. ऑपरेशन दरम्यान, त्यानुसार योग्यरित्या कनेक्ट करा पिन-आउट व्याख्या, रेट केलेल्या आत ड्रायव्हिंग करंट आणि तापमान नियंत्रित करा श्रेणी, आणि ESD नुकसान आणि ओव्हर-व्होल्टेज ऑपरेशन टाळा.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λ |
ITU ग्रिड |
CH56: 1532.68 |
nm |
||
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
— |
6 |
— |
20 |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
— |
— |
20 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
— |
— |
— |
120 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃ |
— |
— |
2.5 |
V |
|
साइड मोड सप्रेशन प्रमाण |
SMSR |
— |
30 |
— |
— |
dB |
|
ऑप्टिकल रिटर्न तोटा |
ORL |
— |
40 |
— |
— |
dB |
|
ऑप्टिकल अलगाव |
आयएसओ |
25℃ |
30 |
— |
— |
dB |
|
ध्रुवीकरण विलोपन प्रमाण |
ईआर |
पीएम फायबर |
18 |
— |
— |
dB |
|
MPD गडद प्रवाह |
आयडी |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
uA |
|
MPD वर्तमान सापेक्ष आउटपुट शक्ती |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
टीईसी व्होल्टेज |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
बँडविड्थ |
BW |
— |
— |
2.5 |
— |
Ghz |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃ / 80℃ |
— |
3950 |
— |
K |
|
वाहक-ते-आवाज गुणोत्तर |
CNR |
— |
55 |
— |
— |
dB |
|
संमिश्र द्वितीय-क्रम |
CSO |
— |
— |
— |
-55 |
dBm |
|
संमिश्र तिहेरी थाप |
— |
— |
— |
— |
-64 |
dBc |
● फुलपाखरू पॅकेज, अंगभूत TEC;
● रुंद-तापमान विश्वसनीयता;
● उच्च विश्वसनीयता, जलद प्रतिसाद, चांगली स्थिरता.
● C2H2 एसिटिलीन वायू संवेदना
● ऑप्टिकल फायबर कम्युनिकेशन आणि मायक्रोवेव्ह फोटोनिक ट्रान्समिशन;
● लेझर श्रेणी शोधक.
● ठराविक स्पेक्ट्रम: 1532.68nm, +/-0.5nm तरंगलांबी सहिष्णुता.

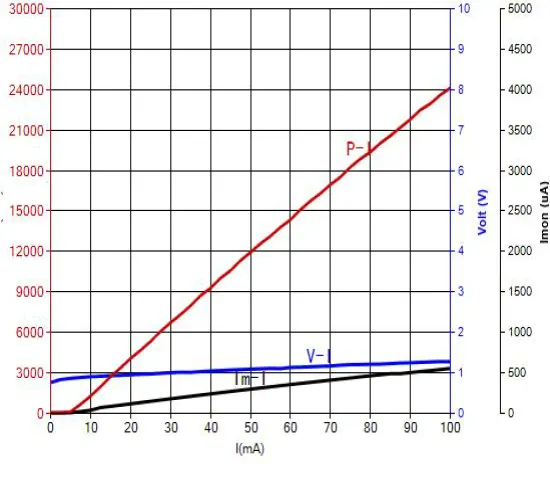

● PIV-1532nm 10mW DFB BTF लेसर डायोड
● FAQ-1532nm DFB BTF लेसर डायोड
(1) BTF पॅकेज म्हणजे काय?
--BTF (बटरफ्लाय) पॅकेज हे मानक 14-पिन बटरफ्लाय पॅकेज आहे, ऑप्टोइलेक्ट्रॉनिक्समधील सर्वात मुख्य प्रवाहातील औद्योगिक-ग्रेड पॅकेजिंग स्वरूप उद्योग हे पॅकेज लेसर चिप, TEC तापमान नियंत्रण, thermistor, आणि photodiode, उत्कृष्ट hermeticity आणि थर्मल ऑफर व्यवस्थापन कामगिरी. मानक पासून कोणतेही आवश्यक फरक नाही बटरफ्लाय पॅकेजिंग; "BTF" सामान्यतः उत्पादनात "फुलपाखरू" साठी संक्षेप म्हणून वापरले जाते नामकरण
(2) हे उत्पादन कोणत्या ड्राइव्ह मोडला समर्थन देते?
--1532nm DFB BTF लेसर डायोड सतत लहरींना (CW) समर्थन देते ऑपरेशन कमी-आवाज स्थिर वर्तमान स्त्रोताची शिफारस केली जाते (थ्रेशोल्ड वर्तमान अंदाजे 5-20mA, ऑपरेटिंग वर्तमान 50-90mA), TEC सह तापमान स्थिरीकरणासाठी नियंत्रक (सामान्यत: 25℃ वर सेट केले जाते).
(३) नमुना चाचणी उपलब्ध आहे का?
--नमुना चाचणी आणि लहान-खंड चाचणी उत्पादन समर्थित आहेत. मोठ्या प्रमाणात खरेदीसाठी, आम्ही व्हॉल्यूम किंमत आणि टायर्ड कोटेशन ऑफर करतो.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-CHXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेसर डायोड |
CH56:1532.68nm इतर |
10:10mW इतर |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
NULL:प्रकार १ 2:प्रकार 2 |
उदा: BFLD-CH56-10SM-FA
(ऑर्डर माहिती: 1532nm DFB BTF लेसर डायोड, 10mW आउटपुट पॉवर, सह SM फायबर, FC/APC कनेक्टर, टाइप1 पिन-आउट).
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा आणि नंतर चिप ओव्हरहाटिंग टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा आणि ओव्हरलोड
● पॉवर-अप प्रक्रियेदरम्यान, थेट उच्च प्रवाह कधीही लागू करू नका, जसे यामुळे चिपचे नुकसान होण्याचा धोका असतो. त्याऐवजी, वर्तमान स्तरावर डिव्हाइस पॉवर अप करा चिपच्या थ्रेशोल्डच्या जवळ, आणि नंतर हळूहळू प्रवाह लहान प्रमाणात वाढवा इच्छित पातळी गाठेपर्यंत वाढ.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
