1580nm DFB SM PM लेसर डायोड

सामग्री सारणी

1. 1580nm DFB SM PM लेसर डायोडचा परिचय

2. तांत्रिक तपशील

३. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

5. उत्पादन तपशील

6. ऑर्डरिंग माहिती

7. डेटाशीट आणि चाचणीपत्रक

8. कोट आणि पेमेंटच्या अटी

९. लीड टाइम

10. ऑपरेशन नोट्स

11. गुणवत्तेची हमी आणि विक्रीनंतरची सेवा

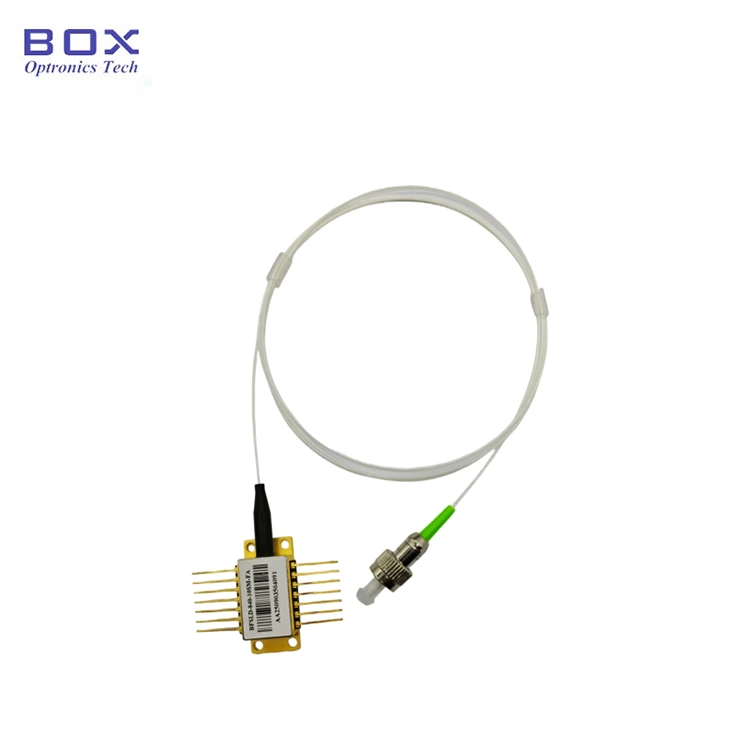

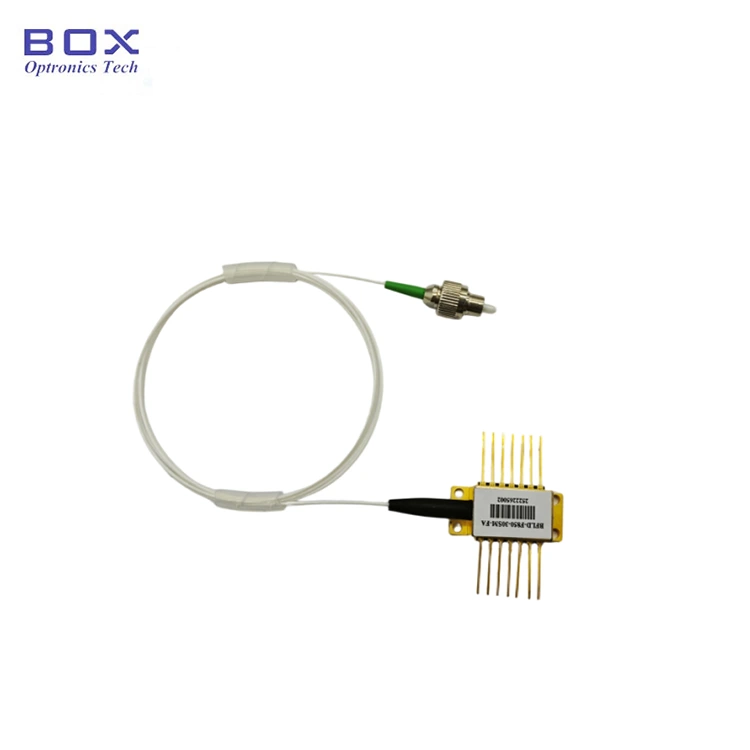

उत्पादन परिचय-1580nm DFB SM PM लेसर डायोड

1580nm DFB SM PM लेझर डायोडमध्ये 1580nm केंद्र तरंगलांबी (±1nm सहिष्णुता) आणि ठराविक 40dB साइड-मोड सप्रेशन रेशोसह प्रीमियम MQW DFB चिप आहे. कमी थ्रेशोल्ड करंट, कमी उर्जा वापर आणि उच्च विश्वासार्हतेसह डिझाइन केलेले, ते सतत स्थिर कार्यप्रदर्शनासाठी थर्मिस्टर, टीईसी आणि मॉनिटरिंग डायोडसह पूर्णपणे एकत्रित केले जाते. गॅस डिटेक्शन, पॅसिव्ह डिव्हाईस टेस्टिंग आणि फायबर ऑप्टिक सेन्सिंग ऍप्लिकेशन्ससाठी पूर्णपणे योग्य.

उत्पादन तपशील-1580nm DFB SM PM लेसर डायोड

उत्पादन वैशिष्ट्ये-1580nm DFB SM PM लेसर डायोड

● मल्टी-क्वांटम वेल (MQW) वितरित फीडबॅक (DFB) लेसर;

● उच्च स्थिरतेसह 14-पिन बटरफ्लाय पॅकेज;

● एकात्मिक थर्मिस्टर, टीईसी आणि मॉनिटर फोटोडायोड;

● कमी थ्रेशोल्ड वर्तमान आणि कमी वीज वापर;

● फायबरचा प्रकार SMF-28e किंवा PM फायबर असू शकतो.

उत्पादन अनुप्रयोग-1580nm DFB SM PM लेसर डायोड

● ऑप्टिकल फायबर सेन्सर;

● चाचणी आणि मापनासाठी प्रकाश स्रोत;

● गॅस शोध प्रणाली;

● निष्क्रिय ऑप्टिकल उपकरण चाचणी;

● ऑप्टिकल फायबर संप्रेषण.

उत्पादन तपशील-1580nm DFB SM PM लेसर डायोड

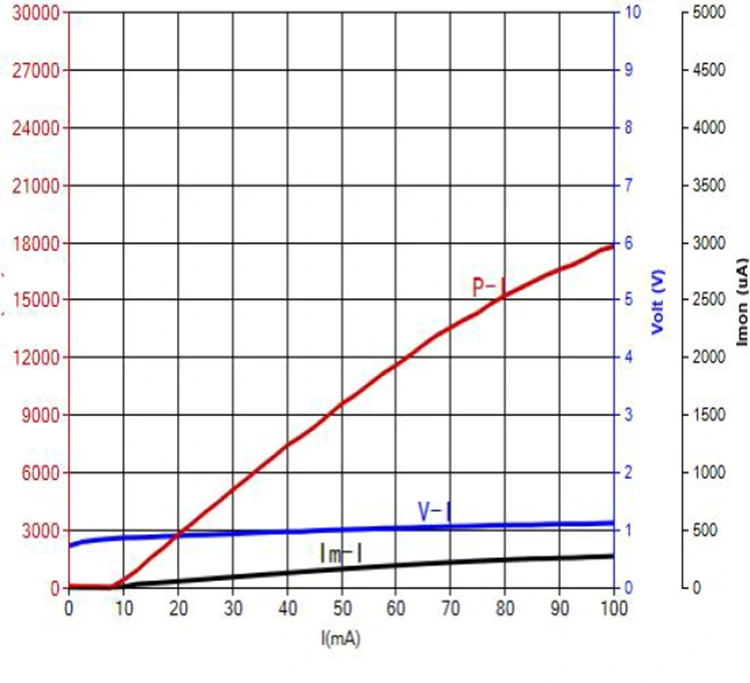

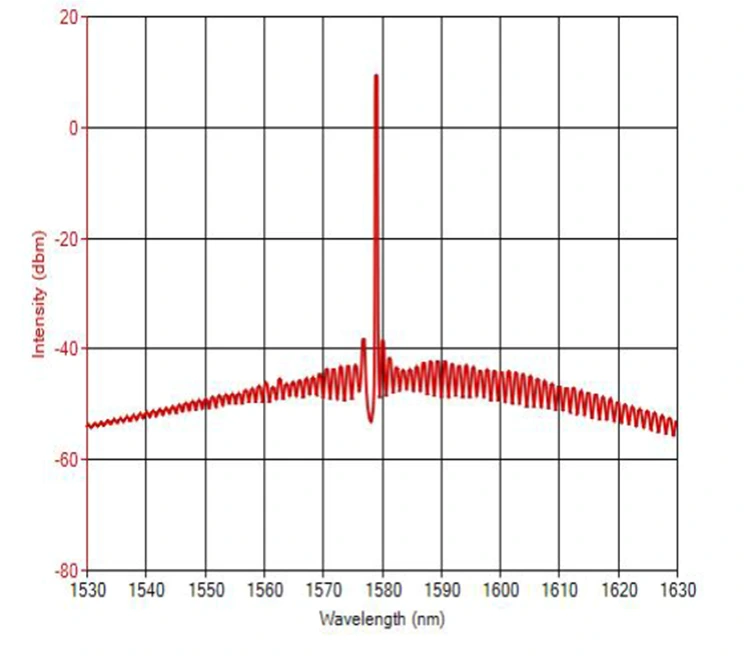

● ठराविक स्पेक्ट्रम आणि PIV: 1580nm 10mW, +/-1nm WL सहिष्णुता.

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1580nm DFB SM PM लेसर डायोड

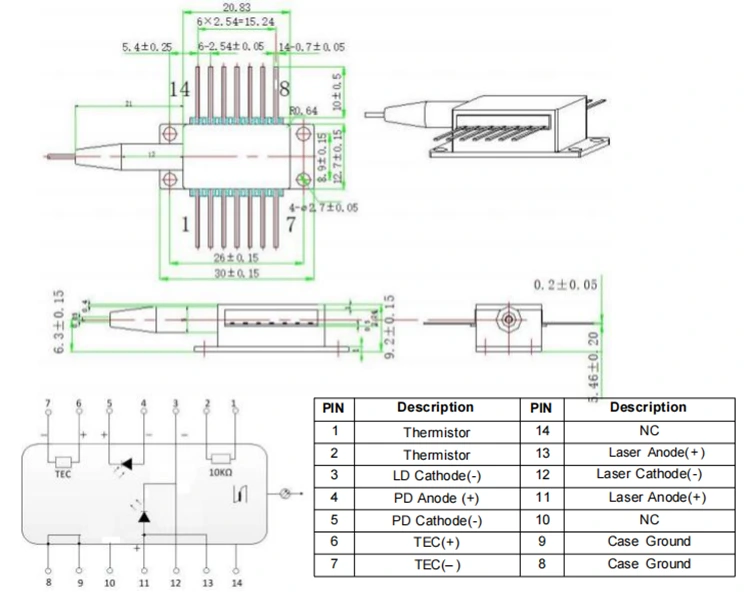

>>>टाइप1 पिन-आउट

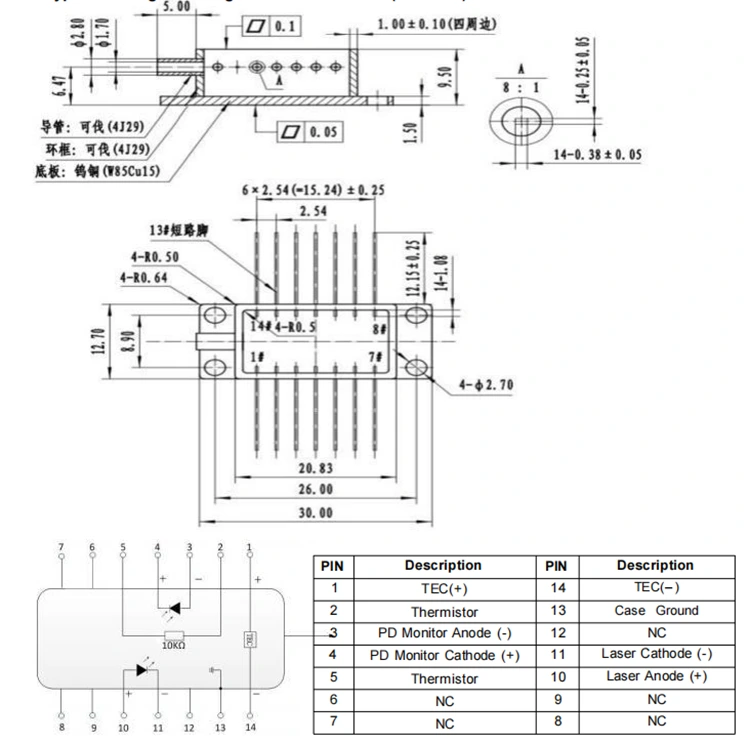

>>>टाईप2 पिन-आउट

ऑर्डरिंग माहिती-1580nm DFB SM PM लेसर डायोड

उदा: BFLD-1580-10SM-FA2
(ऑर्डर माहिती: 1580nm DFB लेझर डायोड, 14-पिन बटरफ्लाय पॅकेज, 10mW आउटपुट पॉवर, SM फायबरसह, FC/APC कनेक्टर, type2 पिन-आउट).

डेटाशीट आणि टेस्टशीट-1580nm DFB SM PM लेसर डायोड

डेटाशीट

चाचणीपत्रक

कोट आणि पेमेंटच्या अटी-1580nm DFB SM PM लेसर डायोड

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.

(३) इतर

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

लीड टाइम-1580nm DFB SM PM लेसर डायोड

उत्पादन: १० कामाचे दिवस. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय रसद: 3-5 कार्य दिवस.

ऑपरेशन नोट्स-1580nm DFB SM PM लेसर डायोड

● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. डिव्हाइसच्या सॉकेटमधून डिव्हाइस घालताना किंवा काढून टाकताना, डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर दबाव आणू नका किंवा ओढू नका. कनेक्टरसह सुसज्ज असलेल्या उपकरणांसाठी, इंस्टॉलेशन किंवा काढताना डिव्हाइस आणि फायबर कनेक्टर दोन्ही एकाच वेळी उचलले गेल्याची खात्री करा.

● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान 260°C पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. खालील गोष्टींकडे विशेष लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, डिव्हाइस शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या ग्राउंड केलेले असणे आवश्यक आहे.

● डिव्हाइस पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा, आणि नंतर चिप जास्त गरम होण्यापासून किंवा ओव्हरलोड होण्यापासून रोखण्यासाठी लहान वाढीमध्ये पॉवर लागू करा.

गुणवत्ता हमी आणि विक्रीपश्चात सेवा-1580nm DFB SM PM लेसर डायोड

● वॉरंटी कालावधी:

खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:

(१) नैसर्गिक घटक (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान.

(२) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(३) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(४) अनधिकृत पृथक्करण, बदल किंवा दुरुस्ती.

(५) घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(६) वाहतुकीदरम्यान नुकसान किंवा तोटा.
