1. चा परिचय अंगभूत ड्राइव्ह सर्किट्ससह CWDM 1270-1650nm DFB लेसर स्रोत
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
5. उत्पादन तपशील
6. सुरक्षित ऑपरेशन मार्गदर्शक
7. ऑर्डरिंग माहिती
8. डेटाशीट आणि चाचणीपत्रक
9. कोट अटी आणि पेमेंट
10. आघाडी वेळ
11. ऑपरेशन नोट्स आणि देखभाल
12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

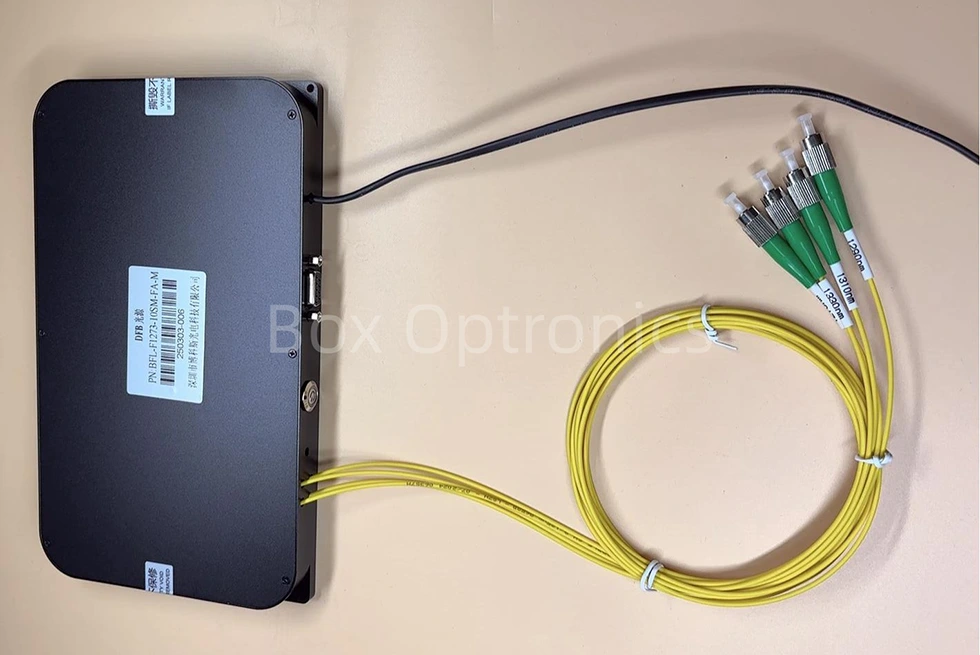

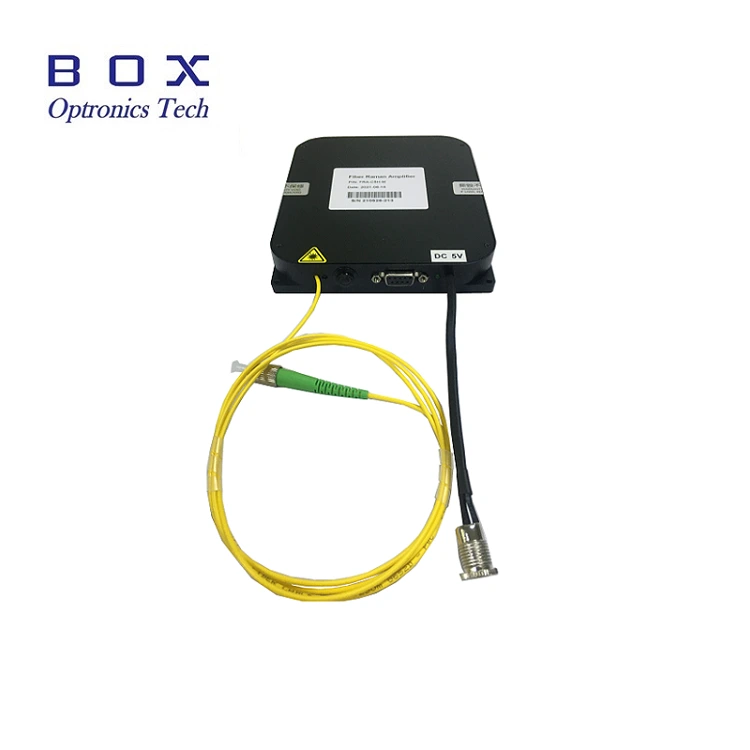

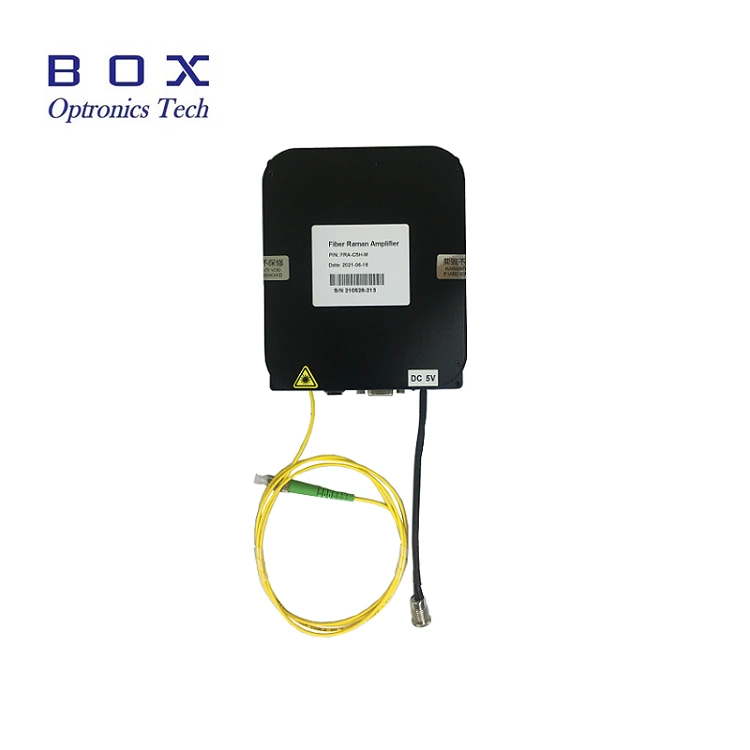

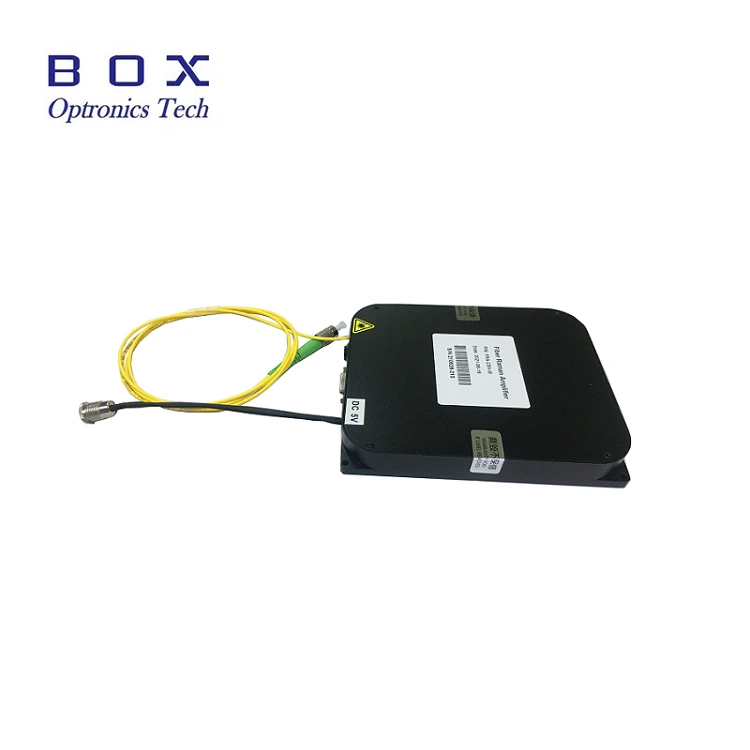

हे CWDM 1270-1650nm DFB लेझर स्त्रोत आहे आउटपुटसह, DFB सेमीकंडक्टर लेसर चिपचा अवलंब करणारी अंगभूत ड्राइव्ह सर्किट्स 10mW वर पॉवर, SM/PM फायबर आणि उत्कृष्ट पॉवर आणि स्पेक्ट्रल स्थिरता. ते संप्रेषण इंटरफेससह बेंचटॉप आणि मॉड्यूलर कॉन्फिगरेशनचे समर्थन करते किंवा सिस्टम इंटिग्रेशनसाठी मॉनिटरिंग सॉफ्टवेअर. नॉनलाइनर ऑप्टिक्ससाठी योग्य संशोधन, फायबर लेसर पंपिंग आणि ऑप्टिकल चाचणी प्रणाली. वारंवार प्लग करणे टाळा/ धूळ साचणे आणि शेवटचा चेहरा टाळण्यासाठी फायबर कनेक्टर अनप्लग करणे नुकसान
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
|
ऑपरेटिंग तरंगलांबी |
nm |
CWDM, 1625, 1650 |
|
|
आउटपुट पॉवर |
mW |
10-100 |
|
|
स्पेक्ट्रल लाइनविड्थ |
MHz |
3 |
इतर |
|
साइड मोड सप्रेशन प्रमाण |
dB |
>३० |
|
|
शक्ती अस्थिरता (अल्पकालीन 15 मिनिटे) |
dB |
≤±0.02 |
|
|
शक्ती अस्थिरता (दीर्घकालीन 8 तास) |
dB |
≤±०.०५ |
|
|
कनेक्टर |
- |
FC/APC |
|
|
फायबर प्रकार |
- |
SMF-28/PM1550 |
|
|
परिमाण |
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
|
150(W)×125(D)×20(H) |
मॉड्यूल |
||
|
वीज पुरवठा |
V |
AC 110~240V, <20W |
बेंचटॉप |
|
DC 5V/4A, <15W |
मॉड्यूल |
||
|
शक्तीचा अपव्यय |
W |
≤ ६० |
|
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|
स्टोरेज तापमान |
℃ |
-40 ~ +85 |
|
● शक्ती आणि वर्णक्रमीय स्थिरता;
● आउटपुट पॉवर समायोज्य 10 ~ 100%;
● मॉड्यूल/बेंचटॉप पर्यायी, सुलभतेसाठी संप्रेषण निरीक्षणासह एकीकरण;
● सपोर्ट करतो SM/PM फायबर कस्टमायझेशन विविध ऑप्टिकल सिस्टम्समध्ये बसण्यासाठी.
● ऑप्टिकल ट्रान्समिशन सिस्टम;
● फायबर लेसर पंपिंग;
● नॉनलाइनर ऑप्टिक्स संशोधन.
● CWDM तरंगलांबी 1270~1650nm, WL सहिष्णुता +/-3nm आहे.
(प्रत्येक 20nm वर एक तरंगलांबी उपलब्ध आहे.)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm
* सानुकूलित मल्टि-चॅनल DFB लेसर स्त्रोतास समर्थन द्या
● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
CWDM लेसर स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
4 |
उत्पादन चाचणी अहवाल |
1 |
Step1.Unpacking: असेंब्लीपूर्वी, तपासा लेसर स्त्रोत मॉड्यूल, यूएसबी डेटासह सर्व उपकरणे पूर्ण आहेत की नाही केबल, पॉवर अडॅप्टर, चाचणी अहवाल इ.
Step2.वीज पुरवठा: DC शी जोडलेले स्विचिंग पॉवर सप्लाय किंवा त्यांच्या पॉवरची पूर्तता करणारा नियमित वीज पुरवठा पुरवठा आवश्यकता. फक्त मूळ जुळलेले पॉवर अडॅप्टर वापरा (DC5V किंवा DC12V). अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (पॉवर अडॅप्टर स्थानिक व्होल्टेज मानकांनुसार पुरवठा केला जातो.)
पायरी 3. आउटपुट फायबर कनेक्ट करणे: उघडा फायबर कनेक्टर किंवा फ्लँजवर धूळ टोपी, फायबर एंड फेस तपासा आणि फायबर कनेक्ट करा किंवा फायबरला डिव्हाइस किंवा पॉवर मीटरमध्ये विभाजित करा कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर.
Setp4. होस्ट संगणकाशी कनेक्ट करा: वापरा DFB लेझर स्रोत आणि संगणक कनेक्ट करण्यासाठी USB-RS485 DB9 डेटा केबल; ओळखण्यासाठी संगणकाने प्रथम समर्पित सिरीयल पोर्ट ड्राइव्हर स्थापित करणे आवश्यक आहे USB-RS485 सिरीयल पोर्ट डेटा केबल, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या कनेक्ट आणि संप्रेषण केले जाऊ शकत नाही. कृपया विचारा ड्रायव्हरसाठी बॉक्स ऑप्ट्रोनिक्स.

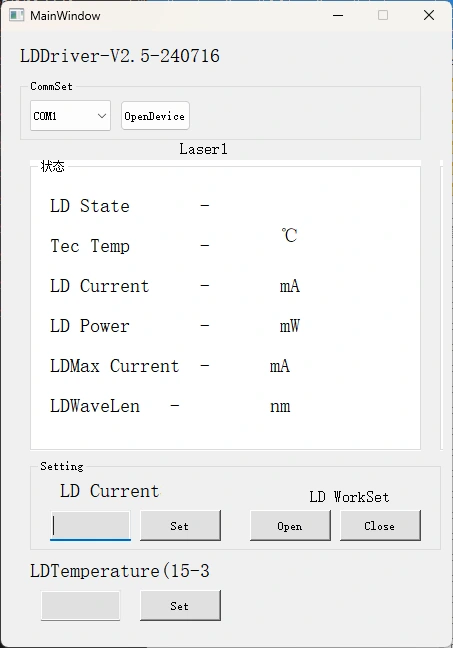

Step5.Control software: Box Optronics याला सिरीयल कमांड किंवा PC सॉफ्टवेअर पुरवते डीएफबी लेझर स्त्रोताचे एलडी करंट आणि एलडी तापमान नियंत्रित करा. निवडा योग्य पोर्ट, वर्तमान आणि तापमान सेट करा, नंतर उघडा बटण क्लिक करा. (ला नुकसान टाळा, सुरुवातीच्या ऑपरेशनमध्ये ड्राइव्ह करंट हळूहळू वाढवा. करू नका ताबडतोब पूर्ण प्रवाह लागू करा.)
पायरी 6.वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीजपुरवठा बंद करा आणि डिस्कनेक्ट करा फायबर कनेक्शन.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
परिमाण |
|
बीएलडी |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
CWDM लेसर स्रोत |
1064:1064nm 1310 :1310nm 1550:1550nm CWDM
|
10 :10mW 20 :20mW 40 :40mW 1H: 100mW इतर |
SM:SMF-28e PM:PM1550 |
FA: FC/APC SA: SC/APC इतर |
एम: मॉड्यूल ब: बेंचटॉप |
उदा: BLD-1550-1HSM-FA-M
(ऑर्डर माहिती: बिल्ट-इन ड्राइव्हसह CWDM 1550nm DFB लेसर स्रोत सर्किट्स, 100mW आउटपुट पॉवर, SMF-28e फायबरसह, FC/APC कनेक्टर, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● प्रतिबंध करण्यासाठी फायबर कनेक्टरचे वारंवार प्लगिंग/अनप्लगिंग टाळा धूळ जमा होणे आणि चेहऱ्याचे शेवटचे नुकसान.
● लिंट-फ्री वाइपसह फायबर कनेक्टर स्वच्छ करा आणि a सह तपासणी करा कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टर. फायबर नेहमी कनेक्ट/डिस्कनेक्ट करा शेवटचा चेहरा बर्न टाळण्यासाठी शक्तीशिवाय. डस्ट कॅप्ससह न वापरलेले कनेक्टर कॅप करा.
● उपकरणे कोरड्या, ओलावा-मुक्त वातावरणात साठवा.
● लेसर स्त्रोत मॉड्यूल बर्याच काळासाठी वापरत असताना, लक्षात ठेवा मॉड्यूलच्या उष्णतेचा अपव्यय आणि वायुवीजन विचारात घ्या आणि ठेवा उष्णता सिंक वर मॉड्यूल.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
