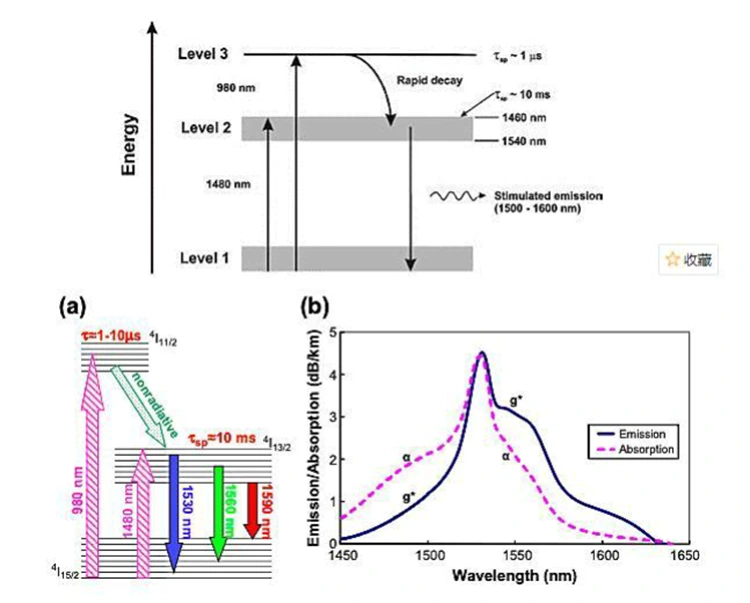

● उर्जा 980 nm किंवा 1480 nm पंप स्त्रोत वापरून एर्बियम-डोपड फायबरमध्ये इंजेक्ट केली जाते, उत्तेजक ग्राउंड-स्टेट एर्बियम आयन (Er³⁺) उच्च ऊर्जा पातळीपर्यंत; हे आयन नंतर वेगाने मेटास्टेबल स्थितीत शिथिल होतात, ज्यामुळे लोकसंख्या उलथापालथ होते.
● जेव्हा 1550 nm सिग्नल लाइट एर्बियम-डोपड फायबरमधून जातो, तेव्हा ते उत्तेजित उत्सर्जन प्रक्रियेस चालना देते; यामुळे मेटास्टेबल एर्बियम आयन (Er³⁺) ग्राउंड स्टेटमध्ये परत जातात, सिग्नल लाईट सारखे सुसंगत फोटॉन सोडतात, ज्यामुळे सिग्नल पॉवरचे घातांकीय प्रवर्धन (लहान-सिग्नल शासनात) साध्य होते.

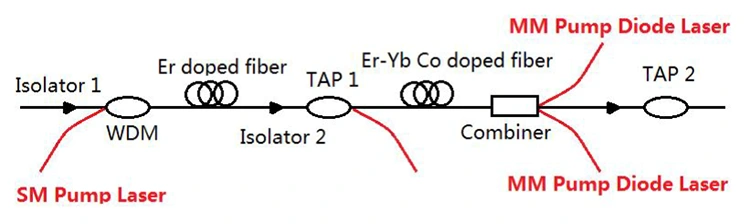

● एर्बियम-यटरबियम को-डोपड फायबरचा वापर करून मल्टीमोड पंप संयोजन तंत्रज्ञानासह, संतृप्त आउटपुट पॉवर लक्षणीयरीत्या वाढवता येते (अनेक वॅट्सच्या पॉवर लेव्हलपर्यंत पोहोचते), ज्यामुळे अल्ट्रा-लाँग-डिस्टन्स पाणबुडी केबल्स, हाय-पॉवर सीएटीव्ही आणि हाय-पॉवर सीएटीव्ही सिस्टमची आवश्यकता पूर्ण होते.
|
घटक |
वर्णन |
|
ऑप्टिकल आयसोलेटर |
ऑप्टिकल सिग्नल एका दिशेने चालवते, परावर्तित प्रकाशाला स्वयं-ओसिलेशन होण्यापासून प्रतिबंधित करते आणि पंप स्त्रोत आणि सिग्नल लिंक स्थिरतेचे संरक्षण करते. |
|
WDM कपलर |
कार्यक्षमतेने सिंगल-मोड (SM) 980/1480 nm पंप लाइट आणि 1550 nm सिग्नल लाइट एकाचवेळी ऊर्जा आणि सिग्नल ट्रान्समिशनसाठी एर्बियम-डोपड फायबरमध्ये जोडतात. |
|
एर-डोपड फायबर |
कोर गेन माध्यम जे एर्बियम आयनच्या ऊर्जा पातळी संक्रमणाद्वारे ऑप्टिकल सिग्नल वाढवते, मूलभूत लाभ आणि आवाज कार्यप्रदर्शन निर्धारित करते. |
|
टॅप स्प्लिटर |
मुख्य दुव्याला प्रभावित न करता पॉवर मॉनिटरिंगसाठी रिअल टाइममध्ये ऑप्टिकल सिग्नलचा भाग टॅप करते, सिस्टम स्थिती दृश्यमान सक्षम करते. |
|
Er-Yb को-डोपड फायबर |
पंप शोषण कार्यक्षमता आणि संतृप्त आउटपुट पॉवर सुधारते, उच्च-शक्ती आणि लांब पल्ल्याच्या प्रवर्धन अनुप्रयोगांसाठी योग्य. |
|
कॉम्बिनर |
जोडपे मल्टी-मोड (एमएम) प्री-एम्प्लीफाइड सिग्नल लाइटसह पंप लाइट उच्च-पॉवर पंप इंजेक्शनची जाणीव करून देतात आणि पोस्ट-स्टेज फायदा वाढवतात; उच्च-शक्ती EYDFA डिझाइनमध्ये मोठ्या प्रमाणावर वापरले जाते. |
|
पंपलेसरस्रोत |
980 nm / 1480 nm वर उत्तेजना ऊर्जा प्रदान करते: • 980 एनएम पंप: कमी आवाज, उच्च कार्यक्षमता, मध्यम आणि कमी अंतराच्या अनुप्रयोगांसाठी योग्य • 1480 nm पंप: उच्च संपृक्तता शक्ती, अल्ट्रा-लाँग-हॉल आणि पाणबुडी केबल अनुप्रयोगांसाठी योग्य • मल्टी-मोड पंप: उच्च-शक्ती प्रवर्धन आवश्यकतांसाठी योग्य |
980nm TEC-कूल्ड पंप लेसर डायोड
बिल्ट-इन ड्राइव्ह सर्किट्ससह 980nm पंप डायोड लेझर मॉड्यूल
सी-बँड एर्बियम-डोपड फायबर बूस्टर ॲम्प्लीफायर
Q1: अनुक्रमे 980 nm पंपिंग आणि 1480 nm पंपिंगचे फायदे काय आहेत?
A1: 980 nm पंपिंगचे फायदे: उच्च पंप रूपांतरण कार्यक्षमता आणि कमी आवाज आकृती. मेट्रोपॉलिटन एरिया नेटवर्क्स, ऍक्सेस नेटवर्क्स आणि काही डेटा सेंटर इंटरकनेक्शन परिस्थितींमध्ये मोठ्या प्रमाणात वापरल्या जाणाऱ्या, कमी ते मध्यम-पॉवर EDFAs साठी ही मुख्य प्रवाहाची निवड आहे.
1480 एनएम पंपिंगचे फायदे: उच्च पंप क्वांटम कार्यक्षमता आणि उच्च सिंगल-डिव्हाइस आउटपुट पॉवर, जे संतृप्त आउटपुट पॉवरमध्ये लक्षणीय सुधारणा करते. हे उच्च-पॉवर EDFAs साठी कोर पंपिंग सोल्यूशन आहे, विशेषत: अल्ट्रा-लाँग-हॉल बॅकबोन नेटवर्क्स, पाणबुडी ऑप्टिकल केबल्स आणि उच्च-क्षमतेच्या लांब-अंतर ट्रान्समिशन परिस्थितींसाठी योग्य आहे.
Q2: सिंगल-मोड आणि मल्टी-मोड EDFA मध्ये काय फरक आहे?
A2: उद्योगातील सर्व मुख्य प्रवाहातील EDFAs सिंगल-मोड EDFAs आहेत; कोणतीही व्यावसायिकदृष्ट्या व्यवहार्य मल्टी-मोड EDFA उत्पादने नाहीत. सिंगल-मोड EDFAs विशेषत: सिंगल-मोड फायबर सिस्टमसाठी डिझाइन केले आहेत, सिंगल-मोड फायबरच्या कमी-तोटा वैशिष्ट्यांशी जुळतात. ते प्रामुख्याने लांब-अंतराच्या ऑप्टिकल ट्रान्समिशनसाठी वापरले जातात आणि दूरसंचार आणि लांब-अंतर डेटा सेंटर ट्रान्समिशनमध्ये मुख्य घटक म्हणून काम करतात. मल्टी-मोड फायबर फक्त 100 मीटरच्या कमी अंतराच्या ट्रान्समिशनसाठी योग्य आहे, उच्च ट्रान्समिशन लॉस आणि मल्टीपाथ डिस्पर्शनसह. कमी-अंतराच्या परिस्थितींमध्ये नुकसानभरपाई मिळवण्यासाठी, EDFA ऐवजी लहान सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर्स (SOAs) ला प्राधान्य दिले जाते.
Q3: तरंगलांबी श्रेणी EDFA कार्यक्षमतेवर परिणाम करते का?
A3: होय, तरंगलांबी EDFA कार्यप्रदर्शन प्रभावित करते. EDFAs मुख्यतः सी-बँड आणि एल-बँडमध्ये कार्य करतात, अंदाजे 1550 nm वर केंद्रीत असतात. डिझाइन केलेल्या श्रेणीमध्ये, ते सपाट लाभ आणि कमी आवाज प्रदान करतात; श्रेणीच्या पलीकडे, फायदा कमी होतो आणि आवाज वाढतो. EDFA कार्यप्रदर्शन सुनिश्चित करण्यासाठी, कृपया ॲम्प्लीफायरची तरंगलांबी श्रेणी सिस्टम आवश्यकतांशी जुळत असल्याची खात्री करा.
-
