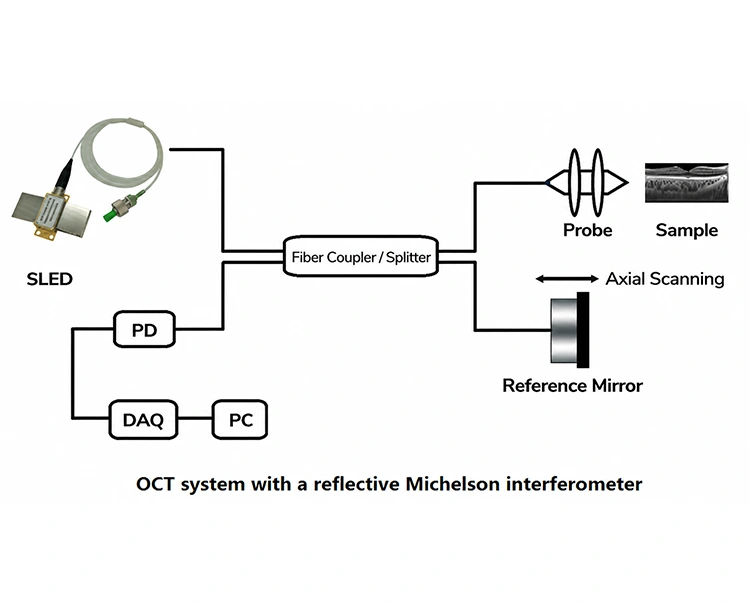

(1) ब्रॉडबँड, कमी-सुसंगत स्रोत (जसे की SLED) द्वारे उत्सर्जित होणारा प्रकाश बीम स्प्लिटर (किंवा फायबर कपलर) द्वारे दोन बीममध्ये विभागला जातो, अनुक्रमे संदर्भ हात आणि नमुना हातामध्ये प्रवेश करतो.
(२) संदर्भ हातातील प्रकाश आरशाद्वारे परत परावर्तित होतो.
(३) नमुन्याच्या आर्ममधील प्रकाशाने तपासाधीन ऊती किंवा सामग्री प्रकाशित केल्यानंतर, विविध खोलीतून विखुरलेला प्रकाश परत येतो.
(४) दोन बीम बीम स्प्लिटरमध्ये पुन्हा एकत्र होतात; जेव्हा दोन हातांमधील ऑप्टिकल मार्गाचा फरक प्रकाश स्रोताच्या सुसंगत लांबीमध्ये येतो तेव्हाच हस्तक्षेप सिग्नल तयार होतो. ही लहान सुसंगतता प्रणालीचे उच्च अक्षीय रिझोल्यूशन सुनिश्चित करते.
(५) संदर्भ मिररची स्थिती स्कॅन करून किंवा हस्तक्षेप सिग्नल मिळविण्यासाठी वारंवारता स्वीपिंगचा वापर करून, सिस्टम नमुना स्तराच्या द्वि-आयामी किंवा त्रि-आयामी टोमोग्राफिक प्रतिमांची स्तरानुसार पुनर्रचना करू शकते.
|
घटक |
कार्य वर्णन |
|
SLED प्रकाश स्रोत |
ब्रॉडबँड कमी-सुसंगत प्रकाश प्रदान करते, उच्च अक्षीय रिझोल्यूशन प्राप्त करण्यासाठी OCT प्रणालीसाठी मुख्य प्रकाश स्रोत म्हणून काम करते; साधारणपणे 800-1550 nm च्या जवळच्या इन्फ्रारेड बँडमध्ये कार्य करते. |
|
फायबर कपलर / स्प्लिटर |
प्रकाश स्रोताला नमुना आर्म आणि रेफरन्स आर्ममध्ये विभाजित करतो आणि दोन्ही हातातील इको सिग्नल डिटेक्टरमध्ये एकत्र करतो. |
|
तपास |
नमुन्याच्या पृष्ठभागावर किंवा आतील भागावर प्रकाश किरण फोकस करते आणि वेगवेगळ्या खोलीतून बॅक-रिफ्लेक्ड / बॅक-स्कॅटर्ड ऑप्टिकल सिग्नल गोळा करते. |
|
संदर्भ मिरर |
एक स्थिर संदर्भ ऑप्टिकल मार्ग प्रदान करते. हे अचूक अक्षीय स्कॅनिंगद्वारे संदर्भ हाताच्या ऑप्टिकल मार्गाची लांबी बदलते, वेगवेगळ्या नमुन्याच्या खोलीतून परावर्तित प्रकाशासह हस्तक्षेप सिग्नल जुळते आणि खोली-निराकरण केलेले स्कॅनिंग पूर्ण करते. |
|
पीडी |
नमुना हात आणि संदर्भ हातातून हस्तक्षेप ऑप्टिकल सिग्नल शोधतो. |
|
डेटा संपादन प्रणाली (DAQ) |
संगणकाद्वारे रिअल-टाइम प्रोसेसिंग आणि स्टोरेजसाठी फोटोइलेक्ट्रिक सिग्नलला डिजिटल सिग्नलमध्ये रूपांतरित करते. |
|
पीसी |
फास्ट फूरियर ट्रान्सफॉर्म (FFT) सारख्या अल्गोरिदमद्वारे अधिग्रहित हस्तक्षेप सिग्नलवर प्रक्रिया करते आणि नमुन्याच्या उच्च-रिझोल्यूशन 2D किंवा 3D टोमोग्राफिक प्रतिमांची पुनर्रचना करते. |

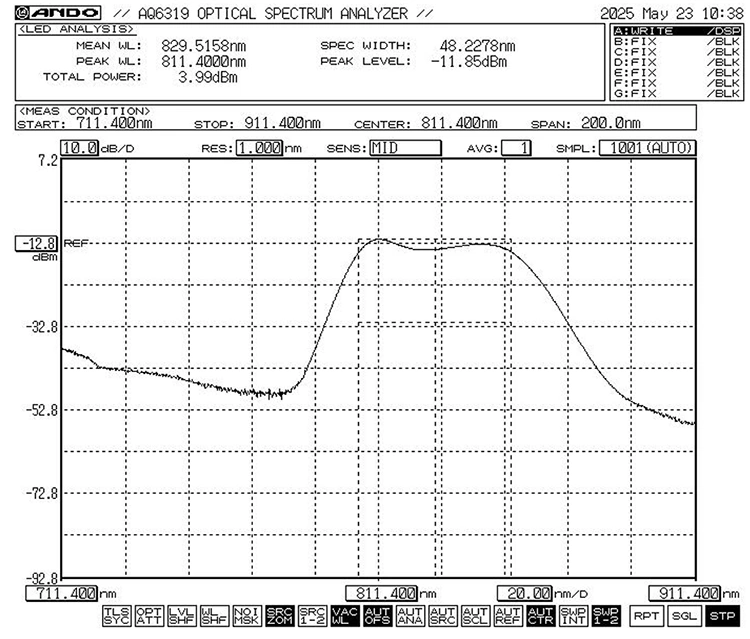

840nm 20mW SLED ब्रॉडबँड प्रकाश स्रोत

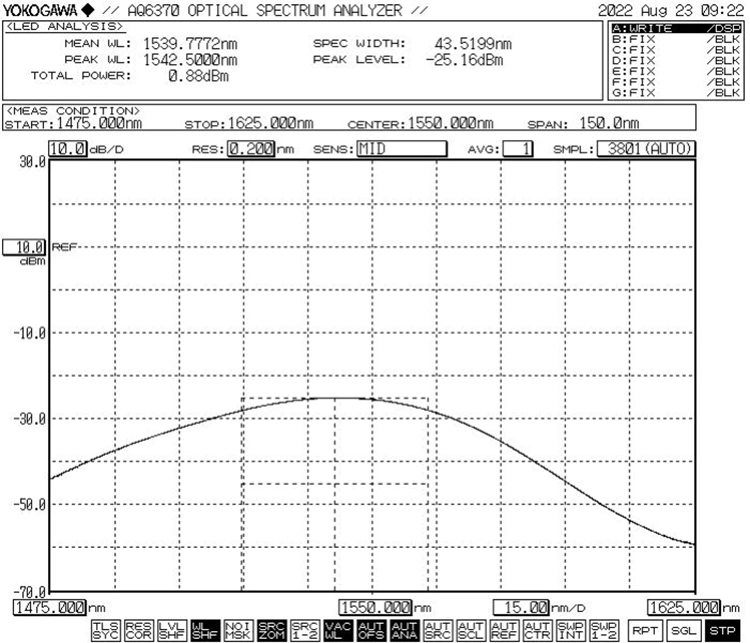

1060nm 1064nm SLD प्रकाश स्रोत
Q1: OCT मध्ये SLD ब्रॉडबँड प्रकाश स्रोताची कोणती तरंगलांबी (nm मध्ये) वापरली जाते?
A1: बायोमेडिकल इमेजिंग → 800–1060nm;
औद्योगिक तपासणी/फायबर ऑप्टिक्स ऍप्लिकेशन्स → 1300–1550nm.
Q2: SLED ब्रॉडबँड लाइट सोर्ससाठी आयसोलेटरची आवश्यकता आहे का?
A2: औद्योगिक अनुप्रयोगांसाठी, परावर्तित ऑप्टिकल पॉवरच्या विशालतेचे स्वतंत्रपणे मूल्यांकन करणे आवश्यक आहे; आवश्यक असल्यास, एकाधिक आयसोलेटरची आवश्यकता असू शकते.
Q3: तुम्ही पुरवलेले SLD प्रकाश स्रोत अंगभूत ड्रायव्हर सर्किटसह येतात का?
A3: होय, आम्ही मॉड्यूलर सोल्यूशन्स ऑफर करतो जे लेसर चिप, ड्रायव्हर सर्किट आणि (पर्यायी) फायबर कपलर एकत्रित करतात. हे थेट वापरासाठी किंवा ग्राहकाला बाह्य ड्रायव्हर कनेक्ट करण्याची आवश्यकता न ठेवता पुढील सिस्टम एकत्रीकरणास अनुमती देते.
-
