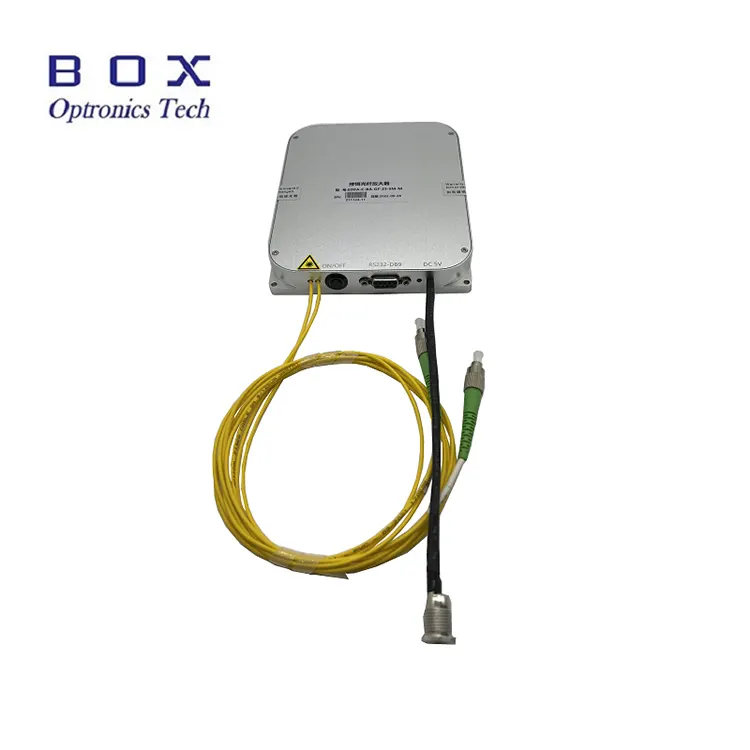

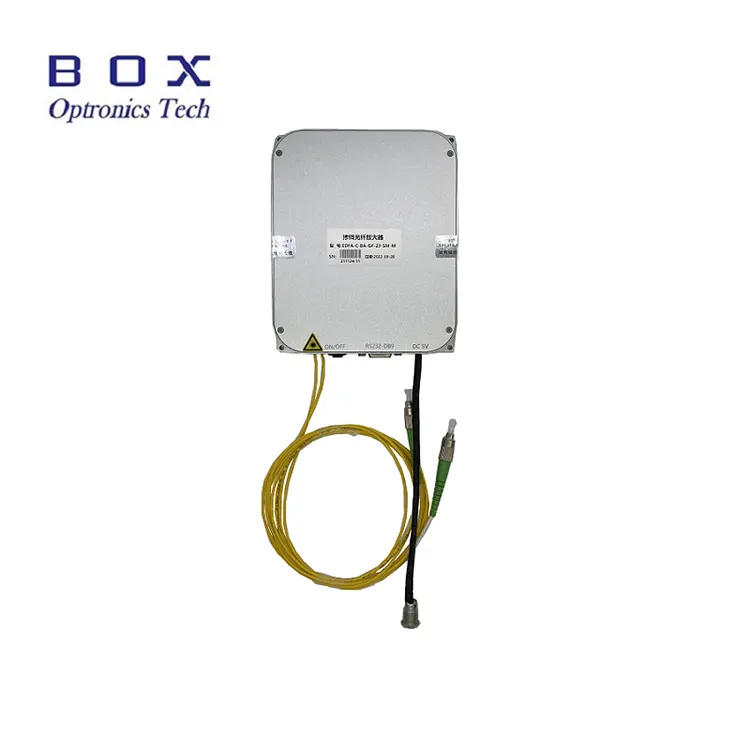

सी-बँड एर्बियम-डोपड फायबर बूस्टर ॲम्प्लीफायर

Box Optronics ही C-band Erbium-doped Fiber Booster Amplifier च्या R&D, उत्पादन आणि विक्रीवर लक्ष केंद्रित करणारी एक व्यावसायिक चीनी उत्पादक आहे. आमच्याकडे मोठ्या प्रमाणात वितरण क्षमता आहेत आणि उत्कृष्ट उत्पादन स्थिरता आणि उच्च खर्च-प्रभावीपणा द्वारे वैशिष्ट्यीकृत आमच्या उत्पादनांना जगभरातील ग्राहकांकडून व्यापक मान्यता मिळाली आहे. सध्या, आमची उत्पादने युरोप, अमेरिका आणि इतर अनेक देश आणि प्रदेशांमध्ये निर्यात केली जातात आणि ऑप्टिकल फायबर कम्युनिकेशन, CATV, ऑप्टिकल सेन्सिंग आणि वैज्ञानिक संशोधन क्षेत्रात मोठ्या प्रमाणावर वापरली जातात. आम्ही तुमच्याशी सहकारी संबंध प्रस्थापित करण्यास उत्सुक आहोत.

चौकशी पाठवा

उत्पादन वर्णन

सामग्री सारणी

1. चा परिचय सी-बँड एर्बियम-डोपड फायबर बूस्टर ॲम्प्लीफायर

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

5. उत्पादन तपशील

6. ऑर्डरिंग माहिती

7. डेटाशीट आणि चाचणीपत्रक

8. कोट अटी आणि पेमेंट

9. लीड वेळ

10. ऑपरेशन टप्पे

11. ऑपरेशन नोट्स आणि देखभाल

12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

सी-बँड एर्बियम-डोपड फायबर बूस्टर ॲम्प्लिफायर्स आहेत ऑप्टिकल कम्युनिकेशन, फायबर ऑप्टिक सेन्सिंग, CATV, मधील अनुप्रयोगांसाठी डिझाइन केलेले आणि प्रयोगशाळा संशोधन. ते विस्तृत तरंगलांबी श्रेणी, उच्च शक्ती आणि वैशिष्ट्यीकृत करतात ACC आणि APC दोन्ही ऑपरेटिंग मोडसह कमी आवाज. कम्युनिकेशन सीरियल पोर्ट आणि प्लग-अँड-प्ले ऑपरेशनसाठी पॉवर केबल प्रदान केली आहे. आज्ञा आहेत ग्राहक प्रणालींमध्ये सहज एकत्रीकरणासाठी उपलब्ध. एकाधिक आउटपुट पॉवर एकल-मोड आणि 15 ते 26 dBm मधील सेटिंग्ज उपलब्ध आहेत ध्रुवीकरण राखण्यासाठी फायबर पर्याय. एक वर्षाची वॉरंटी समाविष्ट आहे. जेव्हा या मॉड्यूल्सचा वापर करून, फायबरचा शेवटचा चेहरा स्वच्छ असल्याची खात्री करा, लेसरबद्दल जागरूक रहा इनपुट मर्यादा, आणि आवश्यक लेसर सुरक्षा खबरदारी घ्या.

उत्पादन तपशील

पॅरामीटर्स	युनिट	मूल्ये						नोट्स
तरंगलांबी श्रेणी	nm	१५३०~१५६५						सी-बँड
इनपुट पॉवर	dBm	-6~+3
आउटपुट पॉवर	dBm	15	17	20	23	25	26	@-3dBm इनपुट
आवाज आकृती	dB	≤५.०
PDG	dB	≤0.3
पीएमडी	पुनश्च	≤0.5
इनपुट/आउटपुट अलगाव	dB	≥३५
पॉवर मॉनिटर	dB	आउटपुट पॉवर
ऑपरेटिंग मोड	-	ACC/APC
पिगटेल फायबर	-	SMF-28						FC/APC
संप्रेषण इंटरफेस	-	टच स्क्रीन/DB9 महिला(RS232)						बेंचटॉप
संप्रेषण इंटरफेस	-	DB9 महिला(RS232)						मॉड्यूल
वीज पुरवठा	-	AC 110~240V, <30W						बेंचटॉप
वीज पुरवठा	-	DC 5V, <15W						मॉड्यूल
परिमाण	मिमी	260(W)×280(D)×120(H)						बेंचटॉप
		150(W)×125(D)×20(H)						मॉड्यूल
		(15~20dBm)：70(W)×90(D)×15(H)						मॉड्यूल
ऑपरेटिंग तापमान	℃	-5 ~ +55
ऑपरेटिंग आर्द्रता	℃	०~७०%

उत्पादन वैशिष्ट्ये

● विस्तृत तरंगलांबी श्रेणी;

● उच्च आउटपुट शक्ती;

● कमी आवाज;

● DB9 सुलभ एकीकरणासाठी महिला(RS232) संप्रेषण.

1. उत्पादन अनुप्रयोग-सी-बँड एर्बियम-डोपड फायबर बूस्टर ॲम्प्लीफायर

● ऑप्टिकल फायबर संप्रेषण;

● ऑप्टिकल फायबर सेन्सर;

● फायबर लेसर

उत्पादन तपशील

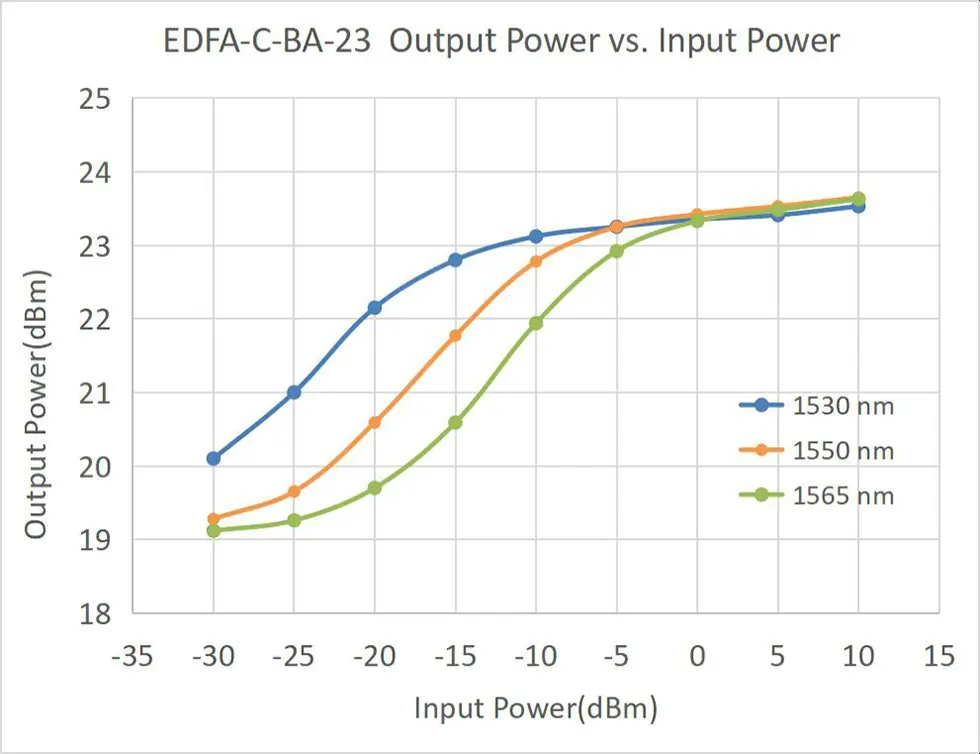

● वैशिष्ट्यपूर्ण वैशिष्ट्यपूर्ण वक्र

C-band Erbium-doped Fiber Booster Amplifier

● मानक ॲक्सेसरीज

	ॲक्सेसरीज	प्रमाण
1	EDFA (मॉड्यूल होस्ट)	1
2	USB-RS232 DB9 डेटा केबल	1
3	पॉवर अडॅप्टर	1
4	उत्पादन चाचणी अहवाल	1
5	ऑपरेशन मॅन्युअल	1

ऑर्डर करत आहे माहिती

नाव

EDFA प्रकार

तरंगलांबी

आउटपुट पॉवर

फायबर प्रकार

परिमाण

EDFA

-XX

-एक्स

-XX

-एक्स

एर्बियम-डोपेड

फायबर ॲम्प्लीफायर

BA:बूस्टर-Amp

C:C-बँड

15:15dBm

17:17dBm

20:20dBm

23:23dBm

25:25dBm

26:26dBm

SM:SMF-28e

M15 : मॉड्यूल

M20 : मॉड्यूल

ब:बेंचटॉप

उदा: EDFA-C-BA-23-SM-M

(ऑर्डर माहिती: सी-बँड एर्बियम-डोपड फायबर बूस्टर ॲम्प्लीफायर, 23dBmoutput पॉवर, SMF-28efiber सह, मॉड्यूल पॅकेज).

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट आणि चाचणीपत्रक

डेटाशीट

चाचणीपत्रक

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद होईल पाठवले.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन पायऱ्या

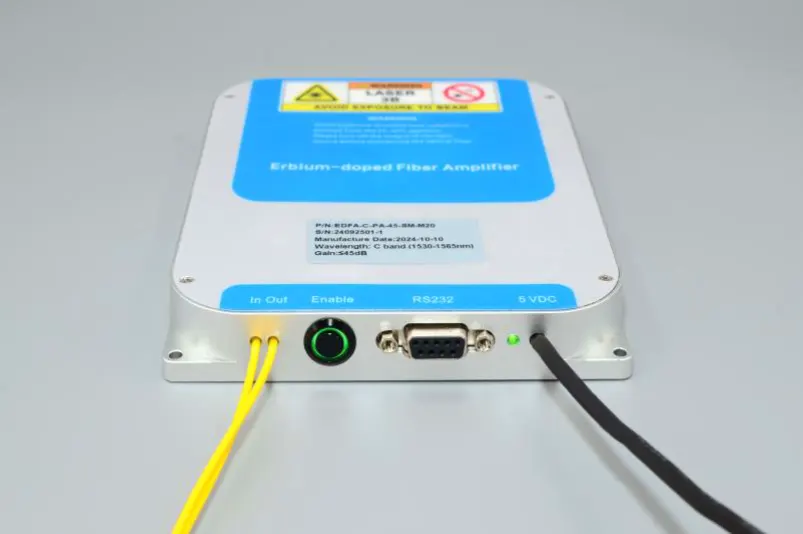

पायरी 1.स्वरूप:पुढील बाजू EDFA अनुक्रमे इनपुट आणि आउटपुट ऑप्टिकल फायबरसह सुसज्ज आहे, आणि ऑप्टिकल एम्प्लिफिकेशन आउटपुट सक्रियकरण स्विच, एक होस्ट संगणक संप्रेषण इंटरफेस (डिफॉल्ट RS232 DB9), पॉवर इंडिकेटर लाइट आणि पॉवर कॉर्ड (डिफॉल्ट DC 5V).

C-band Erbium-doped Fiber Booster Amplifier

पायरी 2. वीज पुरवठा: वीज पोर्ट डीफॉल्ट DC5.5×2.1mm पॉवर आहे इंटरफेस, आणि जुळणारे DC5V DC पॉवर ॲडॉप्टर प्रदान केले जाईल जेव्हा उत्पादन कारखाना सोडते. पॉवर ॲडॉप्टर आणि दरम्यान कनेक्शन पद्धत EDFA मॉड्यूल खालील आकृतीमध्ये दाखवले आहे. कृपया वापरण्याची खात्री करा मूळ जुळणारे पॉवर अडॅप्टर. एक अयोग्य पॉवर अडॅप्टर वापरणे होईल EDFA योग्यरित्या कार्य करण्यास किंवा EDFA ला नुकसान होण्यास कारणीभूत ठरते. एक U-आकार वापरकर्त्यांना a शी जोडण्यासाठी कनेक्टर वीज पुरवठा लाइन देखील प्रदान केली जाऊ शकते वीज पुरवठा स्विच करणे, परंतु ते खरेदी दरम्यान आगाऊ प्रस्तावित केले पाहिजे.

C-band Erbium-doped Fiber Booster Amplifier

पायरी 3. फायबर जंपर्स कनेक्ट करणे: उघडा ऑप्टिकल फायबर कनेक्टरची डस्ट कॅप, फायबर एंड फेस तपासा आणि इतर ऑप्टिकल कनेक्ट करण्यापूर्वी कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी करा फायबर उपकरणे किंवा चाचणी उपकरणे. उच्च-शक्ती EDFA च्या आउटपुट फायबरसाठी मॉडेल, कनेक्शनसाठी फ्यूजन स्प्लिसिंग पद्धत वापरण्याची शिफारस केली जाते.

Setp4. हीट डिसिपेशन:हे एर्बियम-डोपड फायबर ॲम्प्लिफायर मॉड्यूल विशिष्ट प्रमाणात उष्णता निर्माण करते. द ॲम्प्लिफायरची तळाशी पृष्ठभाग (मजकूर नसलेली बाजू) जवळ असावी उष्णता सिंक, उष्णता पसरवणारा पंख किंवा धातूच्या पृष्ठभागाशी संपर्क साधा वापरकर्त्याच्या चेसिसच्या तळाशी. प्राप्त करण्यासाठी योग्य एअर कूलिंगची शिफारस केली जाते एक चांगला उष्णता अपव्यय प्रभाव. शिफारस केलेले इष्टतम कामाचे वातावरण तापमान -5 ~ +35 ℃ आहे. जेव्हा द सभोवतालचे तापमान 50 डिग्री सेल्सियसपेक्षा जास्त आहे स्टँडबाय स्थितीत ॲम्प्लीफायर सुरू होणार नाही. जेव्हा सभोवतालचे तापमान 55℃ पेक्षा जास्त, द कार्यरत स्थितीत ॲम्प्लीफायर स्वयंचलितपणे लेसर आउटपुट थांबवेल आणि प्रविष्ट करेल स्वत:च्या संरक्षणासाठी स्टँडबाय स्थिती. जेव्हा सभोवतालचे तापमान 50℃ पर्यंत खाली येते तेव्हा ॲम्प्लिफायर आपोआप आउटपुट पुन्हा सुरू करेल.

पायरी 5. इनपुट ऑप्टिकल पॉवर: या एर्बियम-डोपड फायबर ॲम्प्लिफायरला कोणताही थ्रेशोल्ड नाही इनपुट ऑप्टिकल सिग्नल पॉवरची आवश्यकता. जेव्हा सरासरी शक्ती इनपुट ऑप्टिकल सिग्नल शून्य पॉवरच्या जवळ कमी केला आहे, ॲम्प्लीफायर अजूनही असेल कार्यरत स्थिती राखण्यासाठी, आणि आउटपुट पोर्ट उत्स्फूर्त उत्सर्जन असेल आउटपुट तथापि, अधिक आदर्श प्रवर्धन प्रभाव आणि सिग्नल-टू-आवाज प्राप्त करण्यासाठी गुणोत्तर, पॉवरमधील इनपुट ऑप्टिकल पॉवर नियंत्रित करण्याची शिफारस केली जाते चाचणी शीट किंवा उत्पादन तपशीलामध्ये वर्णन केलेली श्रेणी.

Step6.Host Computer Control: हे ॲम्प्लिफायर एक मॉड्यूलर उत्पादन आहे आणि ते आवश्यक आहे समायोजित आणि निरीक्षण करण्यासाठी समर्पित होस्ट संगणक सॉफ्टवेअरसह एकत्र केले जावे कार्यरत स्थिती आणि EDFA चे ऑपरेटिंग पॅरामीटर्स. वापरकर्त्याच्या संगणकाची गरज आहे USB-232 सिरीयल पोर्ट ड्रायव्हर प्रोग्राम आणि EDFA होस्ट संगणक स्थापित करण्यासाठी आमच्या कंपनीद्वारे प्रदान केलेले नियंत्रण सॉफ्टवेअर. USB-232 सिरीयल पोर्ट ड्रायव्हर प्रोग्राम स्थापित करणे आवश्यक आहे, अन्यथा होस्ट संगणक सॉफ्टवेअर कनेक्ट करू शकत नाही आणि EDFA मॉड्यूलशी सामान्यपणे संवाद साधा. हे लक्षात घ्यावे की द USB-232 सिरीयल पोर्ट ड्रायव्हर प्रोग्राम वास्तविक USB-232 शी सुसंगत असावा सिरीयल पोर्ट केबल वापरली. EDFA होस्ट संगणकाचा सॉफ्टवेअर आवृत्ती क्रमांक सॉफ्टवेअर वर रेकॉर्ड केलेल्या सॉफ्टवेअर आवृत्ती क्रमांकाशी सुसंगत असावे उत्पादन चाचणी पत्रक.

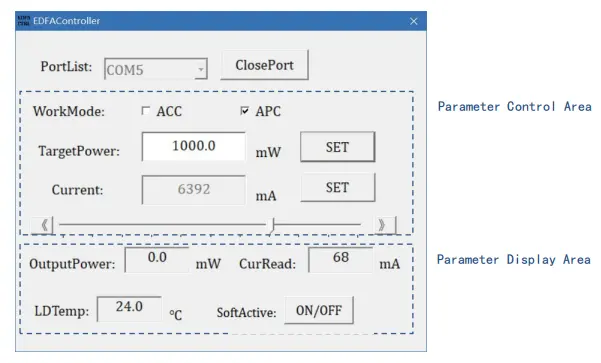

पायरी7. होस्ट कॉम्प्युटर सॉफ्टवेअर इंटरफेस: होस्ट कॉम्प्यूटर सॉफ्टवेअरद्वारे प्रदर्शित केली जाऊ शकणारी माहिती समाविष्ट आहे ॲम्प्लीफायर वर्किंग मोड, आउटपुट ऑप्टिकल पॉवर लक्ष्य मूल्य, पंप लेसर वर्तमान लक्ष्य मूल्य आणि तापमान निरीक्षण स्थिती.

C-band Erbium-doped Fiber Booster Amplifier

पायरी8. विशिष्ट ऑपरेशन: नंतर होस्ट संगणक सॉफ्टवेअर सुरू करून, प्रथम योग्य सिरीयल पोर्ट निवडा सीरियल पोर्ट क्रम पोर्टलिस्टमधील क्रमांक, उघडण्यासाठी ओपनपोर्ट बटणावर क्लिक करा सिरीयल पोर्ट. यावेळी, वर्तमान वाचन आणि LDTemp विंडो प्रदर्शित होईल मॉड्यूलचे कार्यरत वर्तमान आणि पंप तापमान. लक्ष्य प्रविष्ट करा TargetPower विंडोमध्ये ऑप्टिकल पॉवर व्हॅल्यू आणि SET बटणावर क्लिक करा. जेव्हा ईडीएफए मॉड्यूलचे बटण स्विच आणि सॉफ्टएक्टिव्ह बटण स्विच सॉफ्टवेअर दोन्ही चालू आहेत, सेटिंग प्रभावी होते आणि EDFA मध्ये ऑप्टिकल आहे पॉवर आउटपुट.

पायरी9. नियंत्रण मोड: मानक मॉडेल या फायबर ॲम्प्लीफायरचे दोन कार्यरत मोड, स्वयंचलित वर्तमान नियंत्रणाचे समर्थन करते मोड (ACC मोड) आणि स्वयंचलित पॉवर कंट्रोल मोड (APC मोड). तुम्ही स्विच करू शकता वर्कमोड पर्यायाद्वारे या दोन कार्यरत मोडमध्ये. स्विच करताना, कृपया प्रथम सक्रिय बटण स्विच बंद करण्यासाठी लक्षात ठेवा. (* काही ॲम्प्लीफायर मॉडेल्स केवळ ACC मोडला समर्थन देतात, जसे की EDFA-C-PA). ACC मोडमध्ये, पंप प्रविष्ट करा वर्तमान विंडोमध्ये वर्तमान मूल्य आणि SET बटणावर क्लिक करा किंवा थेट ड्रॅग करा पंप चालू मूल्य सेट करण्यासाठी डावे आणि उजवे स्लाइडर. APC मोडमध्ये, प्रविष्ट करा TargetPower विंडोमध्ये लक्ष्य ऑप्टिकल पॉवर मूल्य आणि SET वर क्लिक करा बटण

पायरी 10. आउटपुट सक्रियकरण: जेव्हा मॉड्यूलच्या समोरील बटण स्विच आणि SoftActive बटण सक्षम करा सॉफ्टवेअर ऑन स्विच दोन्ही चालू आहेत, सेटिंग प्रभावी होते आणि ॲम्प्लिफायरमध्ये लेसर आउटपुट आहे आणि लेसर इंडिकेटर लाइट चालू आहे. चालू/बंद बटण लाल रंगात प्रदर्शित केले जाईल. पॅरामीटर मॉनिटरिंगमधील आउटपुट पॉवर क्षेत्र वर्तमान वास्तविक आउटपुट ऑप्टिकल पॉवर दर्शविते, CurRead वर्तमान दर्शविते पंप चालू, आणि LDTemp अंतर्गत तापमान दाखवते.

पायरी ११. शटडाउन: प्रथम बंद करा ॲम्प्लीफायर आणि सॉफ्टएक्टिव्ह बटणाच्या बाजूला चालू/बंद बटण स्विच सॉफ्टवेअर चालू करा, सीरियल पोर्ट बंद करण्यासाठी ClosePort वर क्लिक करा आणि नंतर सॉफ्टवेअर बंद करा.

पायरी12. पॅरामीटर मेमरी: मोड आणि नियंत्रण सॉफ्टवेअरद्वारे सेट केलेले पॅरामीटर्स स्वयंचलितपणे आत जतन केले जातील EDFA मॉड्यूल आणि पॉवर-ऑफ मेमरीचे कार्य आहे. गरज नसेल तर EDFA पॅरामीटर्स सुधारित करा, होस्ट संगणकाशी कनेक्ट करणे आवश्यक नाही ते पुन्हा वापरताना.

ऑपरेशन नोट्स आणि देखभाल

● प्रारंभ करताना, प्रथम पॉवर स्विच आणि की स्विच असल्याची पुष्टी करा बंद आहेत, आणि नंतर वीज पुरवठा कनेक्ट करा. बंद करताना, प्रथम की स्विच बंद करा, आणि नंतर आउटपुट नंतर वीज पुरवठा खंडित करा सूचक प्रकाश निघतो. तेव्हा थेट वीज पुरवठा खंडित करू नका EDFA कार्यरत आहे.

● वारंवार आउटपुट घालण्याची आणि अनप्लग करण्याची शिफारस केलेली नाही धूळ दूषित टाळण्यासाठी फायबर कनेक्टर, ज्यामुळे वाढ होऊ शकते फायबर कनेक्टरचा अंत फेस घालणे किंवा जळणे.

● लिंट-फ्री वाइपसह फायबर कनेक्टर स्वच्छ करा आणि a सह तपासणी करा कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टर. फायबर नेहमी कनेक्ट/डिस्कनेक्ट करा शेवटचा चेहरा बर्न टाळण्यासाठी शक्तीशिवाय. फायबर ऑप्टिक कनेक्टर असणे आवश्यक आहे धूळ टोप्यांसह झाकलेले.

● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, ते आहे फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.

● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; स्टोअर कोरड्या जागी.

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
