बिल्ट-इन ड्राइव्ह सर्किट्ससह 980nm पंप डायोड लेझर मॉड्यूल

बॉक्स ऑप्ट्रोनिक्स अंगभूत ड्राइव्ह सर्किट्ससह 980nm पंप डायोड लेझर मॉड्यूलवर लक्ष केंद्रित करत आहे. आम्ही सतत सानुकूलित डिझाइन, स्वतंत्र R&D आणि अंतर्गत ड्राइव्ह सर्किट्ससह उच्च-कार्यक्षमता 980nm पंप लेसर डायोड मॉड्यूल्सच्या मोठ्या प्रमाणात उत्पादनामध्ये गुंततो. आमची उत्पादने उत्कृष्ट ऑपरेशनल स्थिरता, गुणवत्ता व्यवस्थापन प्रणाली आणि किफायतशीर किंमतीमुळे स्पर्धात्मक फायदे मिळवितात, ज्यामुळे बाजारपेठेत व्यापक मान्यता आणि विश्वास प्राप्त होतो.

चौकशी पाठवा

उत्पादन वर्णन

सामग्री सारणी

1. चा परिचय बिल्ट-इन ड्राइव्ह सर्किट्ससह 980nm पंप डायोड लेझर मॉड्यूल

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

5. मानक ॲक्सेसरीज

6. सुरक्षित ऑपरेशन मार्गदर्शक

7. ऑर्डरिंग माहिती

8. डेटाशीट आणि चाचणीपत्रक

9. कोट अटी आणि पेमेंट

10. आघाडी वेळ

11. ऑपरेशन नोट्स आणि देखभाल

12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

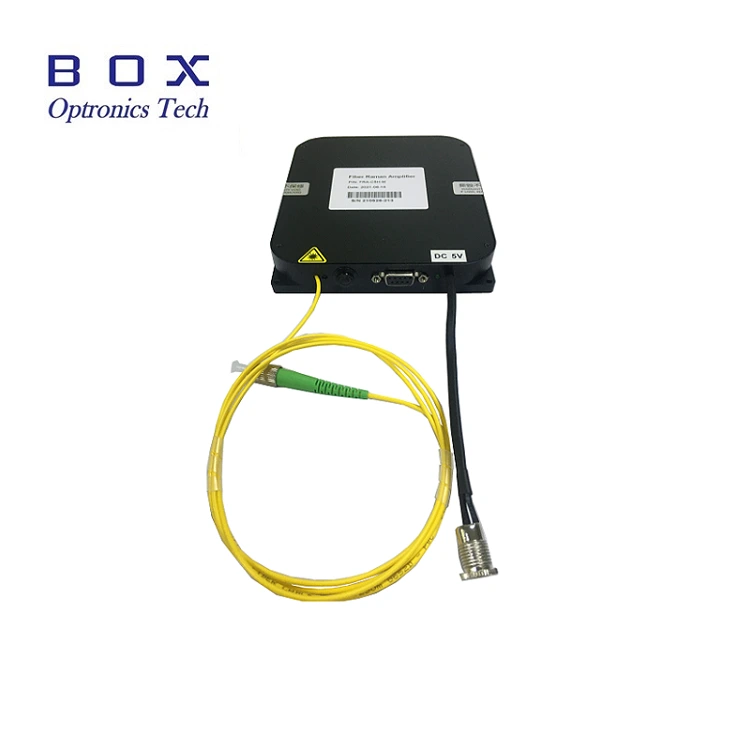

बिल्ट-इन ड्राइव्हसह 980nm पंप डायोड लेझर मॉड्यूल सर्किट्स विशेषत: ऑप्टिकल कम्युनिकेशन, फायबर प्रवर्धन, आणि नॉनलाइनर ऑप्टिक्स संशोधन. हे लेसर चिप, ड्राइव्ह सर्किट, तापमान नियंत्रण संरक्षण युनिट, आणि फायबर आउटपुट स्ट्रक्चर एकामध्ये, नाही बाह्य ड्राइव्ह आवश्यक, प्लग-अँड-प्ले. 200mW/ 400mW/ 600mW उपलब्ध आहेत. एस.एम फायबर आणि पीएम फायबर पर्यायी आहेत. 1 वर्षाची वॉरंटी. लेसर स्रोत वापरताना मॉड्यूल बर्याच काळासाठी, उष्णता नष्ट होण्याचा विचार करणे सुनिश्चित करा. ठेवा उष्णता सिंक वर मॉड्यूल.

उत्पादन तपशील

पॅरामीटर्स	युनिट	मूल्ये	नोट्स
ऑपरेटिंग तरंगलांबी	nm	९७४±१, ९७६±१
आउटपुट पॉवर	mW	200-700
शक्ती अस्थिरता (अल्पकालीन 15 मिनिटे)	dB	≤±0.02
शक्ती अस्थिरता (दीर्घकालीन 8 तास)	dB	≤±०.०५
कनेक्टर	-	FC/APC
फायबर प्रकार	-	Hi1060/PM980
परिमाण	मिमी	195(W)×220(D)×120(H)	बेंचटॉप
परिमाण	मिमी	150(W)×125(D)×20(H)	मॉड्यूल
वीज पुरवठा	V	AC 110~240V, <20W	बेंचटॉप
वीज पुरवठा	V	DC 5V/4A, <15W	मॉड्यूल
शक्तीचा अपव्यय	W	≤ ६०
ऑपरेटिंग तापमान	℃	-5 ~ +55
स्टोरेज तापमान	℃	-40 ~ +85

उत्पादन वैशिष्ट्ये

● बिल्ट-इन इंटिग्रेटेड ड्राइव्ह सर्किट्स, बाह्य नाही ड्रायव्हर बोर्ड आवश्यक.

● कॉम्पॅक्ट आणि लहान आकार, एकत्रीकरणासाठी योग्य आणि सोपी स्थापना.

● शक्ती आणि वर्णक्रमीय स्थिरता.

● संप्रेषण इंटरफेस सुसंगत आहे.

उत्पादन अनुप्रयोग

● फायबर ॲम्प्लिफायर्ससाठी पंप स्त्रोत (EDFA).

● लेझर सेन्सिंग उपकरणे.

● ऑप्टिकल फायबर कम्युनिकेशन ट्रान्समिशन प्रणाली

● जैविक शोध.

उत्पादन तपशील

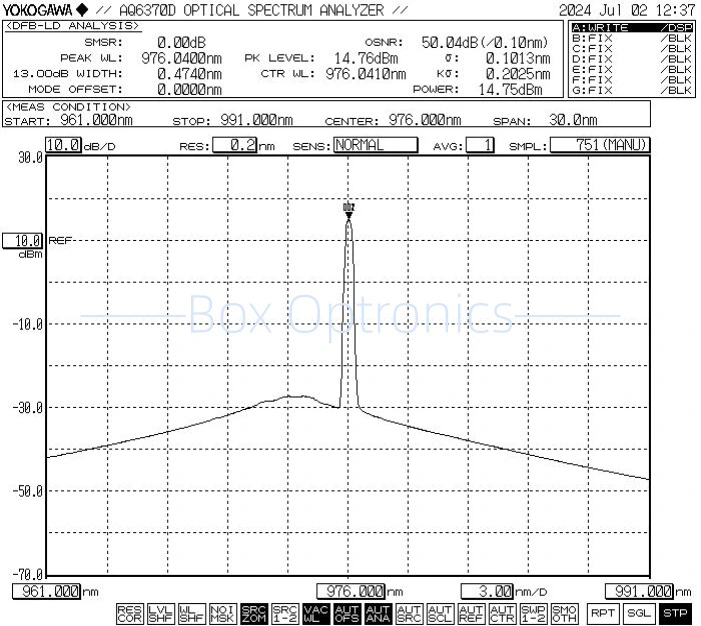

● ठराविक स्पेक्ट्रम: 976nm

980nm Pump Diode Laser Module with Built-in Drive Circuits

● मानक ॲक्सेसरीज

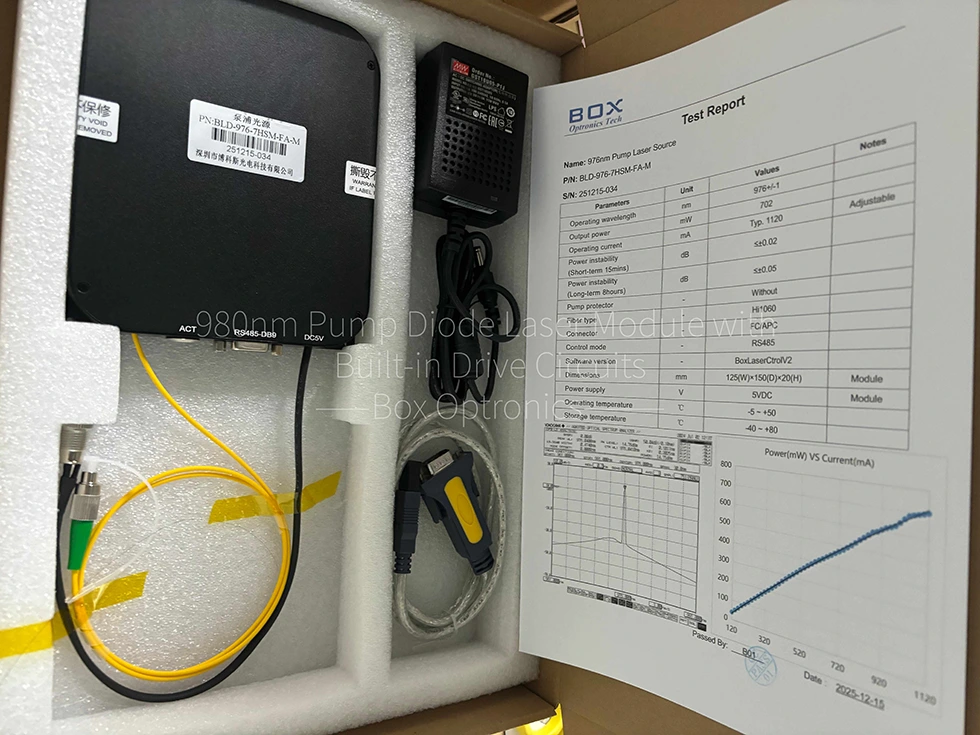

	ॲक्सेसरीज	प्रमाण
1	पंप लेसर स्रोत (मॉड्यूल होस्ट)	1
2	USB-RS485 DB9 डेटा केबल	1
3	पॉवर अडॅप्टर (पर्यायी)	1
4	उत्पादन चाचणी अहवाल	1

980nm Pump Diode Laser Module with Built-in Drive Circuits

ऑपरेशन टप्पे

Step1.Unpacking: असेंब्लीपूर्वी, तपासा पंप लेसर स्त्रोत मॉड्यूल, यूएसबीसह सर्व उपकरणे पूर्ण आहेत की नाही डेटा केबल, पॉवर अडॅप्टर, चाचणी अहवाल इ.

Step2.वीज पुरवठा: DC शी जोडलेले स्विचिंग पॉवर सप्लाय किंवा त्यांच्या पॉवरची पूर्तता करणारा नियमित वीज पुरवठा पुरवठा आवश्यकता. फक्त मूळ जुळलेले पॉवर अडॅप्टर वापरा (DC5V किंवा DC12V). अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (पॉवर अडॅप्टर स्थानिक व्होल्टेज मानकांनुसार पुरवठा केला जातो.)

पायरी 3. आउटपुट फायबर कनेक्ट करणे: उघडा फायबर कनेक्टर किंवा फ्लँजवर धूळ टोपी, फायबर एंड फेस तपासा आणि फायबर कनेक्ट करा किंवा फायबरला डिव्हाइस किंवा पॉवर मीटरमध्ये विभाजित करा कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर.

Setp4. होस्ट संगणकाशी कनेक्ट करा: वापरा 980nm पंप डायोड लेसर मॉड्यूलला जोडण्यासाठी USB-RS485 DB9 डेटा केबल अंगभूत ड्राइव्ह सर्किट आणि संगणक; संगणक प्रथम स्थापित करणे आवश्यक आहे USB-RS485 सिरीयल पोर्ट डेटा केबल ओळखण्यासाठी समर्पित सिरीयल पोर्ट ड्राइव्हर, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल असू शकत नाही योग्यरित्या कनेक्ट केलेले आणि संप्रेषण केले. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.

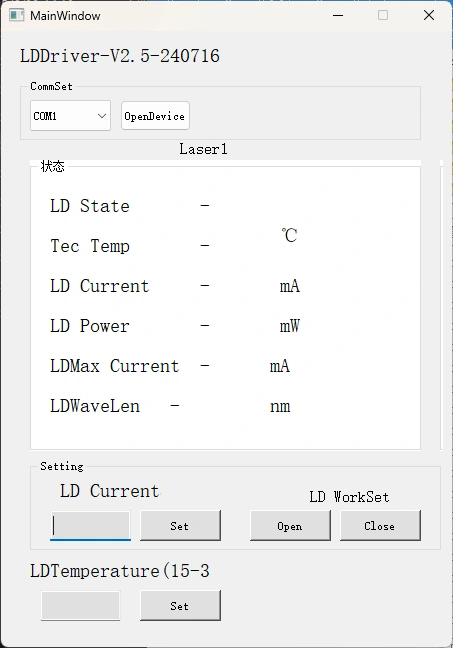

Step5.Control software: Box Optronics याला सिरीयल कमांड किंवा PC सॉफ्टवेअर पुरवते 980nm पंप डायोड लेझर मॉड्यूलचे LD करंट आणि LD तापमान नियंत्रित करा बिल्ट-इन ड्राइव्ह सर्किट्ससह. योग्य पोर्ट निवडा, वर्तमान सेट करा आणि तापमान, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, ड्राइव्हला उतार द्या प्रारंभिक ऑपरेशनमध्ये हळूहळू. ताबडतोब पूर्ण प्रवाह लागू करू नका.)

पायरी 6.वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीजपुरवठा बंद करा आणि डिस्कनेक्ट करा फायबर कनेक्शन.

980nm Pump Diode Laser Module with Built-in Drive Circuits

ऑर्डर माहिती

नाव

तरंगलांबी

आउटपुट पॉवर

फायबर प्रकार

कनेक्टर

परिमाण

पंप संरक्षक

बीएलडी

-XXX

-XX

-एक्स

पंप लेसर स्रोत

974: 974nm

976: 976nm

2H: 200mW

4H: 400mW

6H: 600mW

इतर

SM: हाय1060

PM: PM980

FA: FC/APC

SA: SC/APC

इतर

एम: मॉड्यूल

ब: बेंचटॉप

शून्य:विना

P1: 1064nm विरुद्ध संरक्षण

P5: 1550nm विरूद्ध संरक्षणात्मक

उदा: BLD-976-6HSM-FA-MP1

(ऑर्डर माहिती: अंगभूत असलेले 980nm पंप डायोड लेझर मॉड्यूल ड्राईव्ह सर्किट्स, 976nm, 600mW आउटपुट पॉवर, SM Hi1060 फायबरसह, FC/APC कनेक्टर, 1064 एनएम परावर्तित प्रकाशापासून संरक्षण, मॉड्यूल पॅकेज).

*पंप प्रोटेक्टरसह सुसज्ज, आउटपुट पॉवर क्षीणन 10-15% आहे.

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट आणि चाचणीपत्रक

डेटाशीट

चाचणीपत्रक

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स आणि देखभाल

● विस्तारित कालावधीसाठी प्रकाश स्रोत मॉड्यूल वापरताना, याची खात्री करा उष्णतेवर मॉड्यूल आरोहित करून उष्णतेचा अपव्यय आणि वायुवीजन विचारात घ्या बुडणे

● स्टार्टअप करताना, प्रथम दोन्ही पॉवर स्विच आणि की स्विच "बंद" स्थितीत आहेत, नंतर वीज पुरवठा कनेक्ट करा. बंद करताना, प्रथम की स्विच बंद करा; सूचक होईपर्यंत प्रतीक्षा करा वीज पुरवठा खंडित करण्यापूर्वी प्रकाश विझला आहे. थेट कधीच नाही उपकरणे चालू असताना वीज खंडित करा.

● प्रतिबंध करण्यासाठी फायबर कनेक्टरचे वारंवार प्लगिंग/अनप्लगिंग टाळा धूळ जमा होणे आणि चेहऱ्याचे शेवटचे नुकसान.

● लिंट-फ्री वाइपसह फायबर कनेक्टर स्वच्छ करा आणि a सह तपासणी करा कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टर. फायबर नेहमी कनेक्ट/डिस्कनेक्ट करा शेवटचा चेहरा बर्न टाळण्यासाठी शक्तीशिवाय. डस्ट कॅप्ससह न वापरलेले कनेक्टर कॅप करा.

● उपकरणे कोरड्या, ओलावा-मुक्त वातावरणात साठवा.

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.

980nm Pump Diode Laser Module with Built-in Drive Circuits

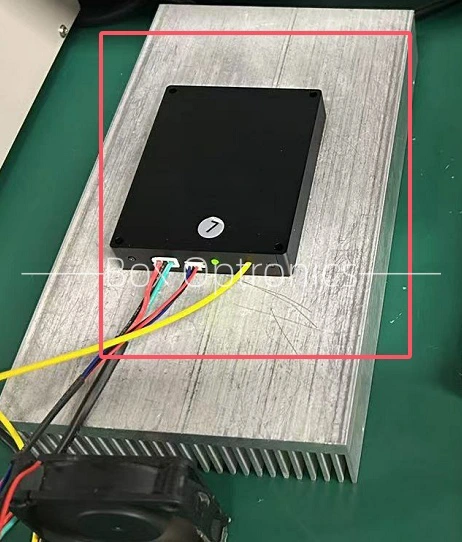

* उष्णता नष्ट होणे दीर्घकालीन वापरासाठी
