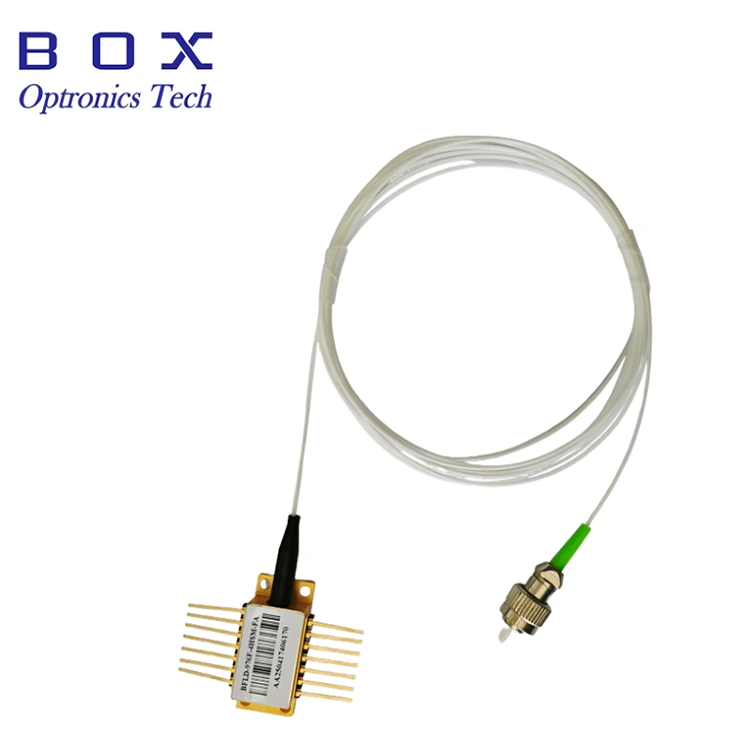

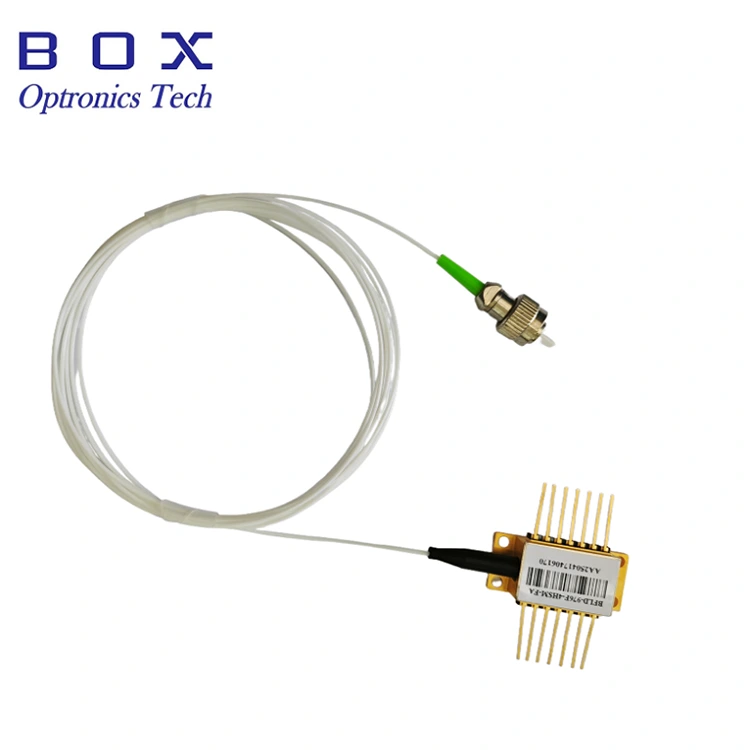

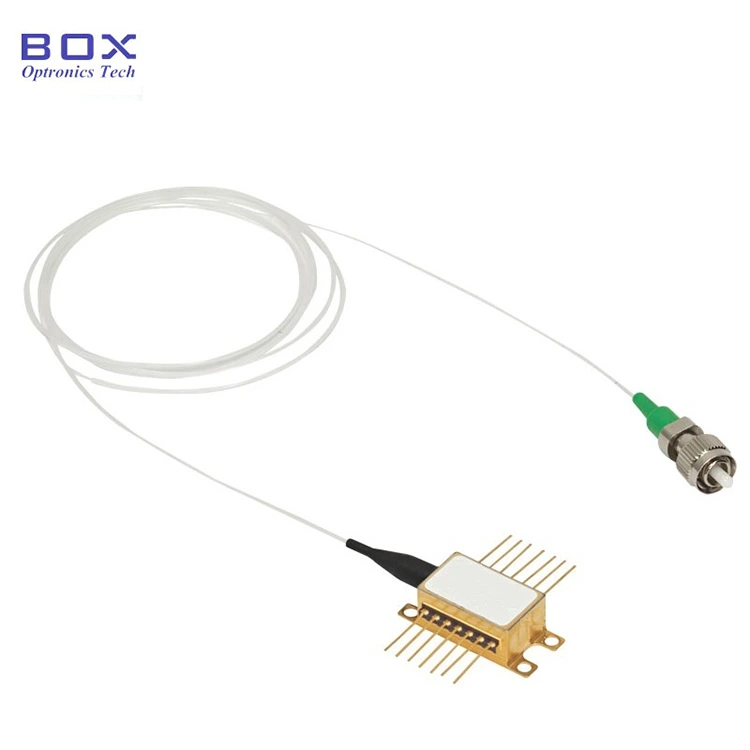

980nm TEC-कूल्ड पंप लेझर डायोड हा ऑप्टिकल कम्युनिकेशन्स, फायबर ॲम्प्लिफायर्स आणि लेसर पंपिंगसाठी उच्च-कार्यक्षमता ऑप्टोइलेक्ट्रॉनिक घटक आहे. अंगभूत TEC कूलिंग स्थिर आउटपुट सुनिश्चित करते. केंद्र तरंगलांबी 974nm किंवा 976nm, ऐच्छिक आहे. 14-पिन बटरफ्लाय पॅकेज. 200mW/ 400mW/ 600mW आउटपुट पॉवर. एसएम फायबर किंवा पीएम फायबरसह पिगटेल केलेले. 12 महिन्यांची वॉरंटी. हे उपकरण स्थिर वीजेसाठी संवेदनशील आहे. डिव्हाइससाठी अँटी-स्टॅटिक संरक्षण उपायांचे काटेकोरपणे पालन करणे आवश्यक आहे.
|
पॅरामीटर |
प्रतीक |
मि. |
टाइप करा. |
कमाल |
युनिट |
नोट्स |
|
एलडी थ्रेशोल्ड वर्तमान |
आयटीएच |
|
45 |
80 |
mA |
CW |
|
आउटपुट पॉवर |
पीएफ |
|
|
600 |
mW |
जर(BOL)<900mA |
|
LD फॉरवर्ड करंट |
जर |
|
|
1200 |
mA |
पीएफ = रेटेड पॉवर |
|
किंक मुक्त शक्ती |
PKINK |
450 |
|
|
mW |
>=1.2*रेटेड पॉवर |
|
किंक मुक्त वर्तमान |
IKINK |
>=1.2*जर(BOL) |
mA |
[१] |
||
|
एलडी फॉरवर्ड व्होल्टेज |
VF |
|
|
2.5 |
V |
पीएफ = रेटेड पॉवर |
|
केंद्र तरंगलांबी |
λC |
973 |
974 |
975 |
nm |
पीक, पीएफ = रेटेड पॉवर |
|
975 |
976 |
977 |
nm |
शिखर |
||
|
पीक तरंगलांबी टर्निंग |
△λp/△तांब |
|
|
0.02 |
nm/℃ |
T: FBG तापमान. |
|
स्पेक्ट्रम रुंदी |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
स्पेक्ट्रम स्थिरता |
|
-0.5 |
|
0.5 |
nm |
PF=रेटेड पॉवर, t=60s |
|
जबाबदारीचे निरीक्षण करा |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=रेटेड पॉवर |
|
उत्तरदायित्व स्थिरतेचे निरीक्षण करा |
|
|
|
20% |
|
@सर्व ऑपरेटिंग तापमान. |
|
गडद प्रवाहाचे निरीक्षण करा |
आयडी |
|
|
50 |
nA |
VPD=5V |
|
TEC चालू |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
टीईसी व्होल्टेज |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TEC मॉड्यूल वीज वापर |
P |
|
|
5 |
W |
TCASE=75℃ |
|
पॉवर स्थिरता > 20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
पीक-टू-पीक, t=60s, DC ते 50kHz सॅम्पलिंग, TC=25℃ |
|
ट्रॅकिंग त्रुटी |
टी.ई |
-0.5 |
|
0.5 |
dB |
TC=-5~75℃, संदर्भित [2] |
|
थर्मिस्टर प्रतिकार |
RTH |
9.5 |
10 |
10.5 |
कोहम |
TSTG=25℃ |
|
थर्मिस्टर बी स्थिर |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
किंक-फ्री ऑपरेटिंग पॉवर 600mW पर्यंत.
एसएम फायबर आणि पीएम फायबर पर्यायी आहेत.
फायबर ब्रॅग जाळीचे स्थिरीकरण.
इंटिग्रेटेड टीईसी कूलर, थर्मिस्टर आणि मॉनिटर डायोड.
फायबर ॲम्प्लिफायर पंपिंग.
संवेदना आणि मापन.
CATV प्रसारण.
DWDM प्रणाली.
फेमटोसेकंद प्रणाली.

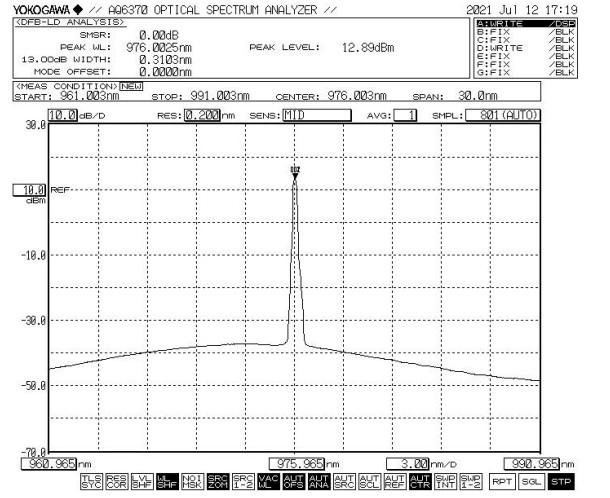

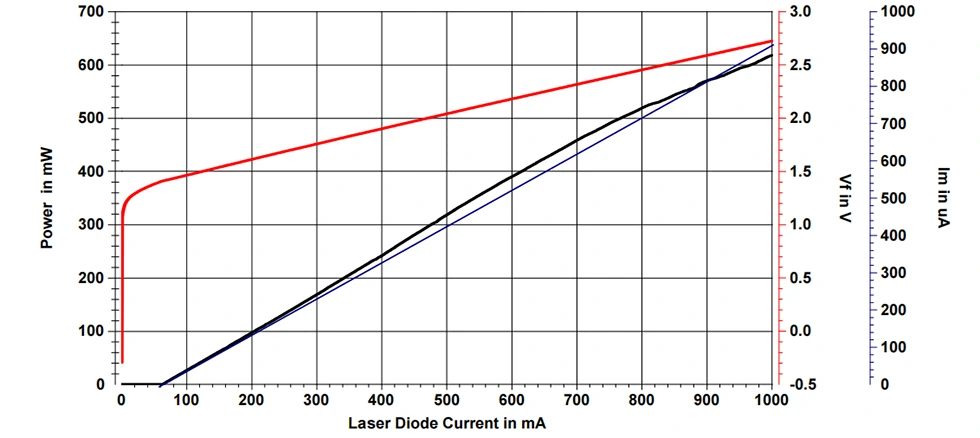

ठराविक स्पेक्ट्रम आणि PIV: 976nm, WL सहिष्णुता +/-1nm, 600mW

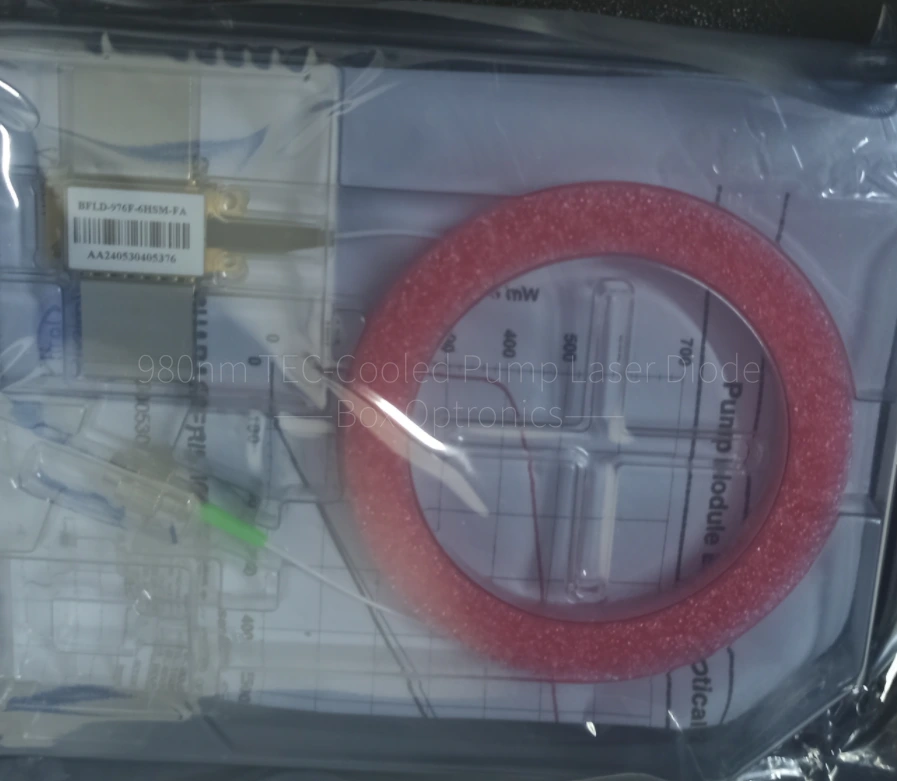

पॅकिंगचे उदाहरण
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
980nm TEC-कूल्ड पंप लेसर डायोड |
1 |
|
2 |
उत्पादन चाचणी अहवाल |
1 |
*स्टँडअलोन डिव्हाइस; अंगभूत ड्रायव्हर नाही (बाह्य ड्रायव्हर ऐच्छिक).
|
नाव |
तरंगलांबी |
FBG |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
संरक्षक ट्यूब |
|
बीएफएलडी |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm पंप लेसर |
974:974nm 976: 976nm |
F: सह |
2H: 200mW 4H: 400mW 6H: 600mW ... इतर |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
N: शून्य FA: FC/APC SA: SC/APC इतर |
0:बेअर फायबर 1:900um सैल ट्यूब |
उदा: BFLD-976F-6HSM-N0
(ऑर्डर माहिती: 980nm TEC-कूल्ड पंप लेझर डायोड, बटरफ्लाय पॅकेज, 976nm, FBG सह, 600mW आउटपुट पॉवर, SM फायबर, कनेक्टरशिवाय, बेअर फायबर).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
ऑपरेट करताना, हे उपकरण उच्च-तीव्रता लेसर बीम उत्सर्जित करते; थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, पॅकेजिंग, वाहतूक आणि वापरादरम्यान अँटी-स्टॅटिक संरक्षण उपायांचे कठोर पालन करणे आवश्यक आहे. याव्यतिरिक्त, वीज पुरवठा वाढू नये म्हणून सावधगिरी बाळगणे आवश्यक आहे, कारण असे करण्यात अयशस्वी झाल्यास डिव्हाइसचे कायमचे नुकसान होऊ शकते (उदा. उपकरणांचे योग्य ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक मनगटाचा पट्टा घालणे).
ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. डिव्हाइसच्या सॉकेटमधून डिव्हाइस घालताना किंवा काढून टाकताना, डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर दबाव आणू नका किंवा ओढू नका. कनेक्टरसह सुसज्ज असलेल्या उपकरणांसाठी, इंस्टॉलेशन किंवा काढताना डिव्हाइस आणि फायबर कनेक्टर दोन्ही एकाच वेळी उचलले गेल्याची खात्री करा.
पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान 260°C पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. खालील गोष्टींकडे विशेष लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, डिव्हाइस शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या ग्राउंड केलेले असणे आवश्यक आहे.
सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा, नंतर चिप ओव्हरहाटिंग आणि ओव्हरलोड टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा.
वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
मोफत वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रोनिक्स राखून ठेवते:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.

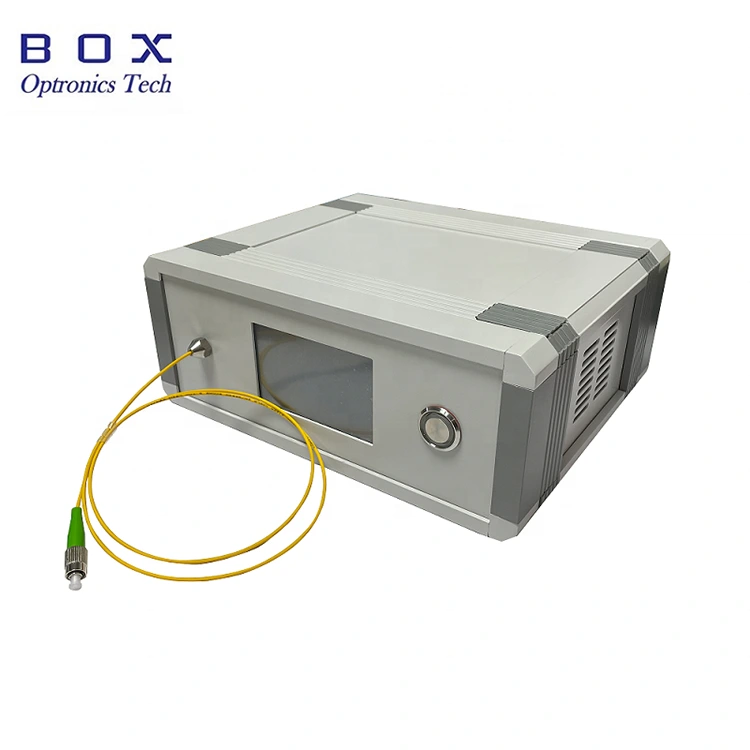

टचस्क्रीन डिस्प्लेसह बेंचटॉप पॅकेजमध्ये उपलब्ध; पॉवर-अप झाल्यावर लगेच प्रकाश उत्सर्जित करतो.
