1. चा परिचय 1457nm रमन पंप लेसर स्रोत
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
5. मानक ॲक्सेसरीज
6. सुरक्षित ऑपरेशन मार्गदर्शक
7. ऑर्डरिंग माहिती
8. डेटाशीट आणि चाचणीपत्रक
9. कोट अटी आणि पेमेंट
10. आघाडी वेळ
11. ऑपरेशन नोट्स आणि देखभाल
12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

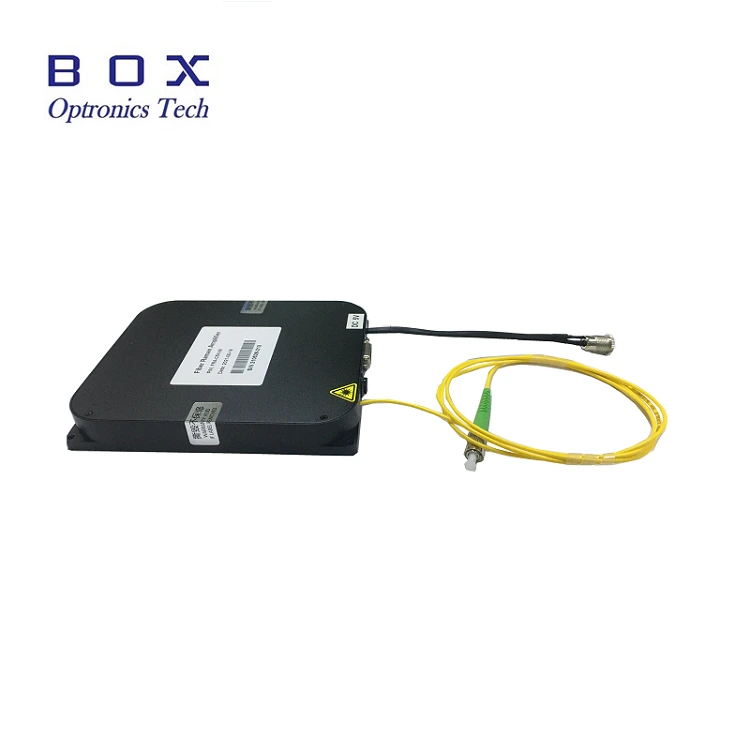

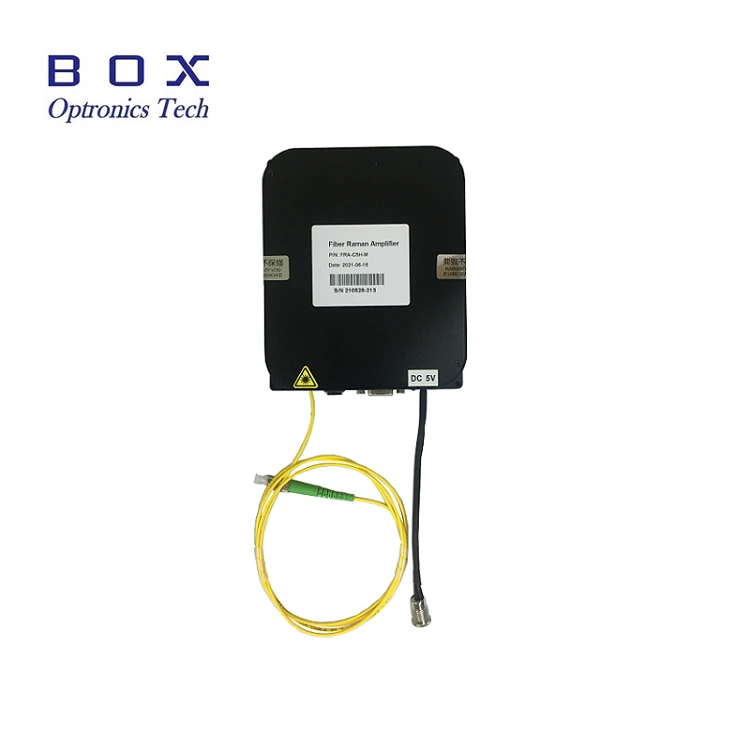

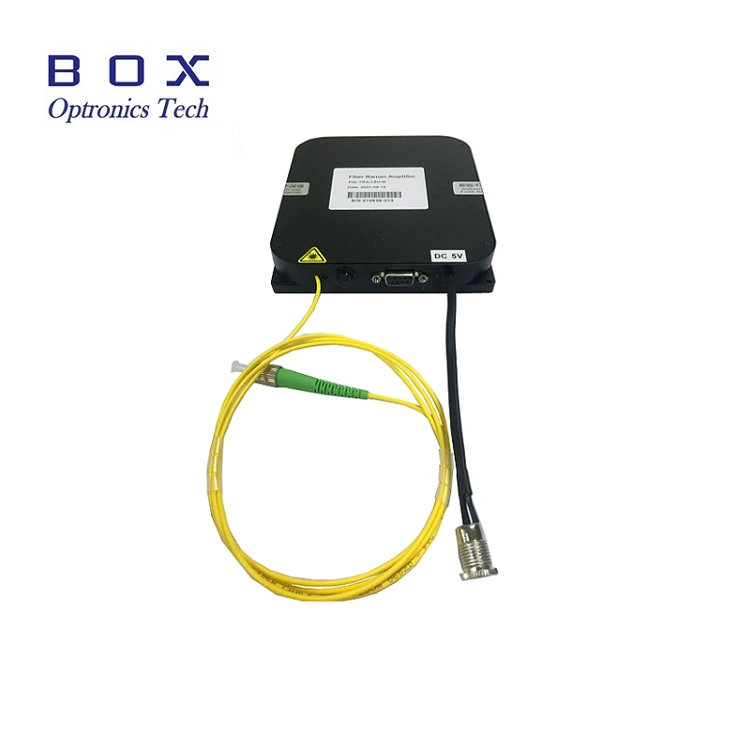

हे फायबरसह 1457nm रमन पंप लेसर स्त्रोत आहे रमन फायबर ॲम्प्लिफायर आणि एर-डोपड फायबर ॲम्प्लिफायरसाठी डिझाइन केलेले ब्रॅग ग्रेटिंग, सुरक्षित सुनिश्चित करण्यासाठी व्यावसायिकरित्या डिझाइन केलेले ड्राइव्ह सर्किट आणि TEC नियंत्रण लेसरचे ऑपरेशन, स्थिर आउटपुट पॉवर आणि स्पेक्ट्रम. ते प्रदान केले जाऊ शकते RS-485 कम्युनिकेशन इंटरफेससह डेस्कटॉप किंवा मॉड्यूलर पॅकेजमध्ये आणि सिस्टम इंटिग्रेशनसाठी मॉनिटरिंग सॉफ्टवेअर. 400mW उच्च आउटपुट पॉवर. कृपया वापरा रेटेड व्होल्टेजसह, तापमान आणि आर्द्रता नियंत्रित करा, चांगली उष्णता सुनिश्चित करा अपव्यय, आउटपुट ओव्हरलोड आणि दूषित होणे टाळा.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
|
ऑपरेटिंग तरंगलांबी |
nm |
१४५७±१ |
|
|
आउटपुट पॉवर |
mW |
४००–४५० |
|
|
शक्ती अस्थिरता (अल्पकालीन 15 मिनिटे) |
dB |
≤±0.02 |
|
|
शक्ती अस्थिरता (दीर्घकालीन 8 तास) |
dB |
≤±०.०५ |
|
|
कनेक्टर |
- |
FC/APC |
|
|
फायबर प्रकार |
- |
SMF-28e |
|
|
परिमाण |
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
|
परिमाण |
मिमी |
150(W)×125(D)×20(H) |
मॉड्यूल |
|
वीज पुरवठा |
V |
AC 110~240V, <20W |
बेंचटॉप |
|
वीज पुरवठा |
V |
DC 5V/4A, <15W |
मॉड्यूल |
|
शक्तीचा अपव्यय |
W |
≤60 |
|
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|
स्टोरेज तापमान |
℃ |
-40 ~ +85 |
|
● 400mW उच्च उत्पादन शक्ती;
● शक्ती आणि वर्णक्रमीय स्थिरता;
● DB9 सहज एकत्रीकरणासाठी महिला(RS485) संप्रेषण.
● रमण फायबर ॲम्प्लीफायर;
● EDFA एर-ड्रॉप केलेले फायबर ॲम्प्लिफायर.

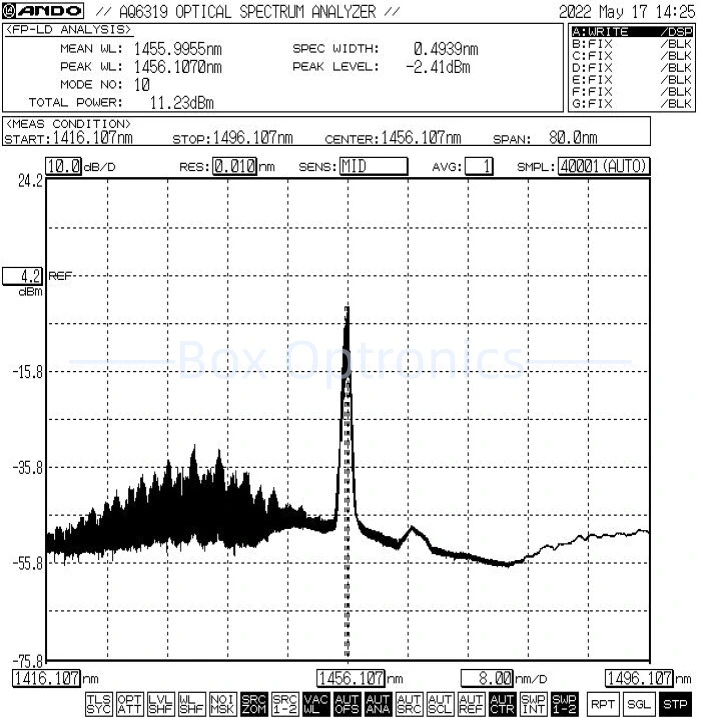

● ठराविक स्पेक्ट्रम: 1457nm, +/-1 सहनशीलता.
● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
पंप लेसर स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
4 |
उत्पादन चाचणी अहवाल |
1 |
Step1.Unpacking: असेंब्लीपूर्वी, तपासा पंप लेझर स्त्रोत मॉड्यूल, यूएसबीसह सर्व उपकरणे पूर्ण आहेत की नाही डेटा केबल, पॉवर अडॅप्टर, चाचणी अहवाल इ.
Step2.वीज पुरवठा: DC शी जोडलेले स्विचिंग पॉवर सप्लाय किंवा त्यांच्या पॉवरची पूर्तता करणारा नियमित वीज पुरवठा पुरवठा आवश्यकता. फक्त मूळ जुळलेले पॉवर अडॅप्टर वापरा (DC5V किंवा DC12V). अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (पॉवर अडॅप्टर स्थानिक व्होल्टेज मानकांनुसार पुरवठा केला जातो.)
पायरी 3. आउटपुट फायबर कनेक्ट करणे: उघडा फायबर कनेक्टर किंवा फ्लँजवर धूळ टोपी, फायबर एंड फेस तपासा आणि फायबर कनेक्ट करा किंवा फायबरला डिव्हाइस किंवा पॉवर मीटरमध्ये विभाजित करा कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर.
Setp4. होस्ट संगणकाशी कनेक्ट करा: वापरा 1457nm रमन पंप लेसर स्त्रोत कनेक्ट करण्यासाठी USB-RS485 DB9 डेटा केबल आणि संगणक; संगणकाला प्रथम समर्पित सिरीयल पोर्ट ड्राइव्हर स्थापित करणे आवश्यक आहे USB-RS485 सिरीयल पोर्ट डेटा केबल ओळखा, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या कनेक्ट केले जाऊ शकत नाही आणि संवाद साधला. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.

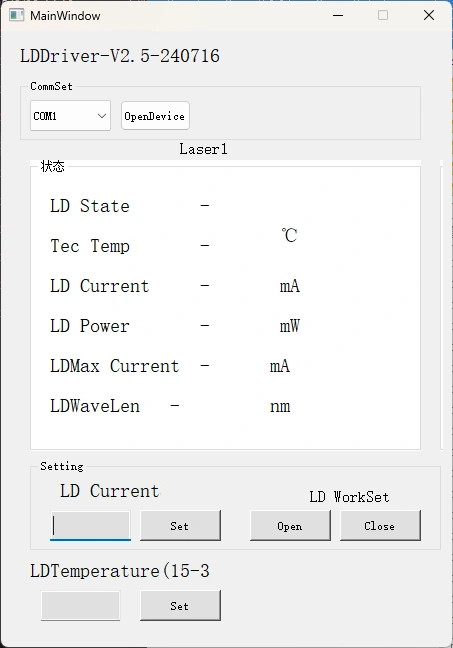

Step5.Control software: Box Optronics याला सिरीयल कमांड किंवा PC सॉफ्टवेअर पुरवते 1457nm रमन पंप लेसरचे LD करंट आणि LD तापमान नियंत्रित करा स्त्रोत. योग्य पोर्ट निवडा, वर्तमान आणि तापमान सेट करा, नंतर क्लिक करा उघडे बटण. (नुकसान टाळण्यासाठी, ड्राईव्हचा प्रवाह हळू हळू वर चढवा प्रारंभिक ऑपरेशन. ताबडतोब पूर्ण प्रवाह लागू करू नका.)
पायरी 6.वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीजपुरवठा बंद करा आणि डिस्कनेक्ट करा फायबर कनेक्शन.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
परिमाण |
|
बीएलडी |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
पंप लेसर स्रोत |
1457:1457nm 1480:1480nm |
4H: 400mW |
SM: SMF-28e |
FA:FC/APC SA:SC/APC इतर |
एम: मॉड्यूल ब:बेंचटॉप |
उदा: BSLD-1457-4HSM-FA-M
(ऑर्डर माहिती: 1457nm रमन पंप लेसर स्रोत, 400mW आउटपुट पॉवर, SMF-28e फायबरसह, FC/APC कनेक्टर, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (असल्यास काही स्टॉकमध्ये आहेत, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● फायबर ऑप्टिक वारंवार घालण्याची किंवा काढून टाकण्याची शिफारस केलेली नाही धूळ टाळण्यासाठी, इनपुट आणि आउटपुट दोन्ही टोकांवर कनेक्टर दूषित होणे—ज्यामुळे इन्सर्शन लॉस वाढू शकते—किंवा जळणे फायबर कनेक्टर शेवटचे चेहरे.
● लिंट-फ्री वाइपसह फायबर कनेक्टर स्वच्छ करा आणि a सह तपासणी करा कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टर. फायबर नेहमी कनेक्ट/डिस्कनेक्ट करा शेवटचा चेहरा बर्न टाळण्यासाठी शक्तीशिवाय. फायबर ऑप्टिक कनेक्टर असणे आवश्यक आहे धूळ टोप्यांसह झाकलेले.
● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, ते आहे फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; स्टोअर कोरड्या जागी.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
