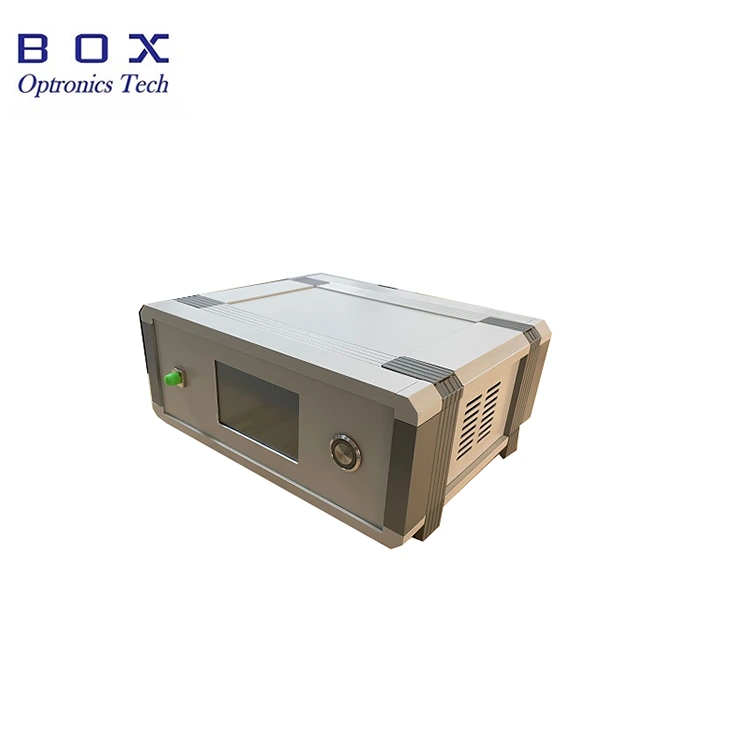

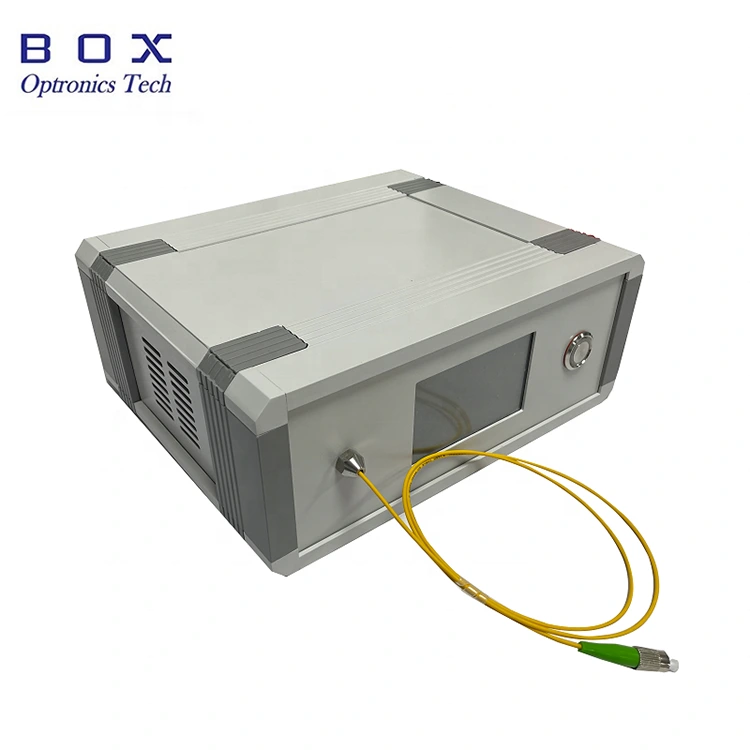

बॉक्स ऑप्ट्रॉनिक्सचा 974nm 976nm पंप लेझर सोर्स बेंचटॉप टच स्क्रीनसह पॅकेज प्रगत सेमीकंडक्टर लेसर चिप आणि ए उच्च शक्ती, उच्च स्थिरता आणि कमी शक्ती लक्षात घेण्यासाठी विशेष एकात्मिक सर्किट वापर लेसर स्रोत, 200mW/400mW/600mW च्या आउटपुट पॉवरसह पर्यायी, एकल-मोड फायबर किंवा ध्रुवीकरण-देखभाल द्वारे आउटपुट आहे फायबर कपलिंग. च्या चाचणी आणि प्रयोगांमध्ये याचा मोठ्या प्रमाणावर वापर केला जाऊ शकतो ऑप्टिकल कम्युनिकेशन, फायबर लेसर, फायबर सेन्सिंग आणि इतर फील्ड. पद्धत वापर सोपे, स्थिर आणि विश्वासार्ह आहे.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
|
ऑपरेटिंग तरंगलांबी |
nm |
९७४±१, ९७६±१ |
|
|
आउटपुट पॉवर |
mW |
200-700 |
|
|
शक्ती अस्थिरता (अल्पकालीन 15 मिनिटे) |
dB |
≤±0.02 |
|
|
शक्ती अस्थिरता (दीर्घकालीन 8 तास) |
dB |
≤±०.०५ |
|
|
कनेक्टर |
- |
FC/APC |
|
|
फायबर प्रकार |
- |
Hi1060/PM980 |
|
|
परिमाण |
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
|
परिमाण |
मिमी |
150(W)×125(D)×20(H) |
मॉड्यूल |
|
वीज पुरवठा |
V |
AC 110~240V, <20W |
बेंचटॉप |
|
वीज पुरवठा |
V |
DC 5V/4A, <15W |
मॉड्यूल |
|
शक्तीचा अपव्यय |
W |
≤ ६० |
|
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|
स्टोरेज तापमान |
℃ |
-40 ~ +85 |
|
● एलसीडी स्थिती प्रदर्शन.
● शक्ती आणि वर्णक्रमीय स्थिरता;
● अंगभूत चालक; पॉवर-अप झाल्यावर प्रकाश उत्सर्जित करतो.
● अरेखीय ऑप्टिक्स संशोधन;
● EDFA एर्बियम-डोपड फायबर एम्पलीफायर;
● फायबर लेसर पंपिंग.

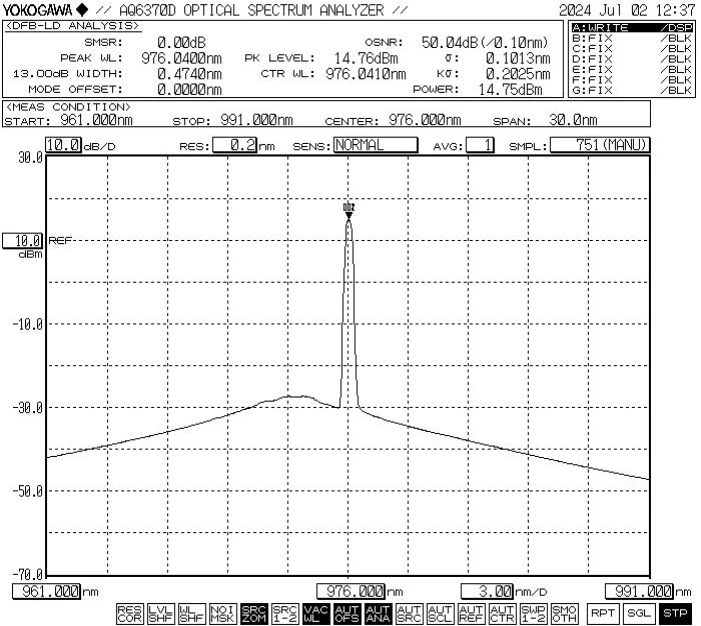

● ठराविक स्पेक्ट्रम: 976nm, WL सहिष्णुता +/-1nm.
● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
पंप लेसर स्रोत (बेंचटॉप होस्ट) |
1 |
|
2 |
पॉवर कॉर्ड |
1 |
|
3 |
सीरियल पोर्ट केबल |
1 |
|
4 |
उत्पादन चाचणी अहवाल |
1 |
पायरी 1.उघडणे आणि एकत्र करणे:
कृपया असेंब्लीपूर्वी ॲक्सेसरीज पूर्ण झाल्या आहेत का ते तपासा.
पायरी 2. वीज पुरवठा कनेक्ट करा:

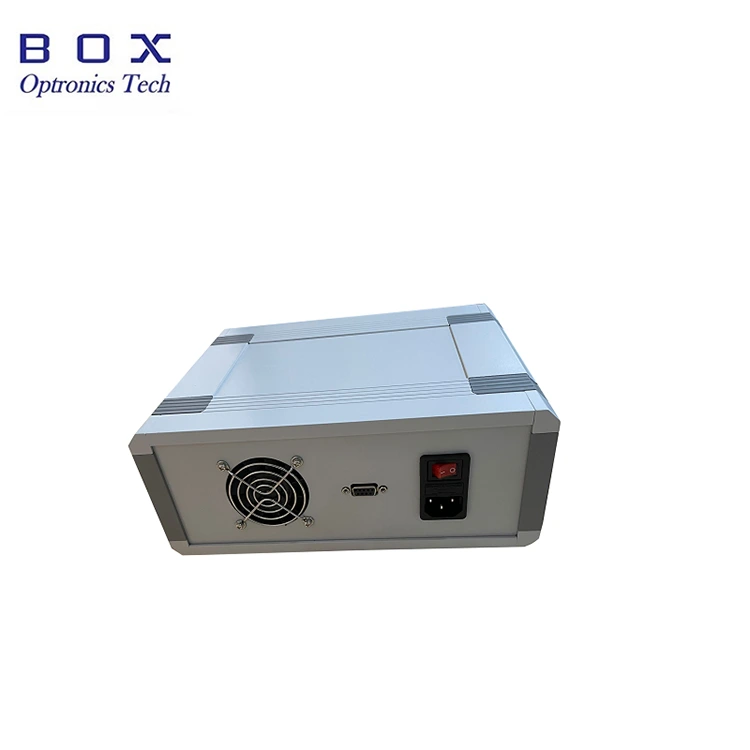

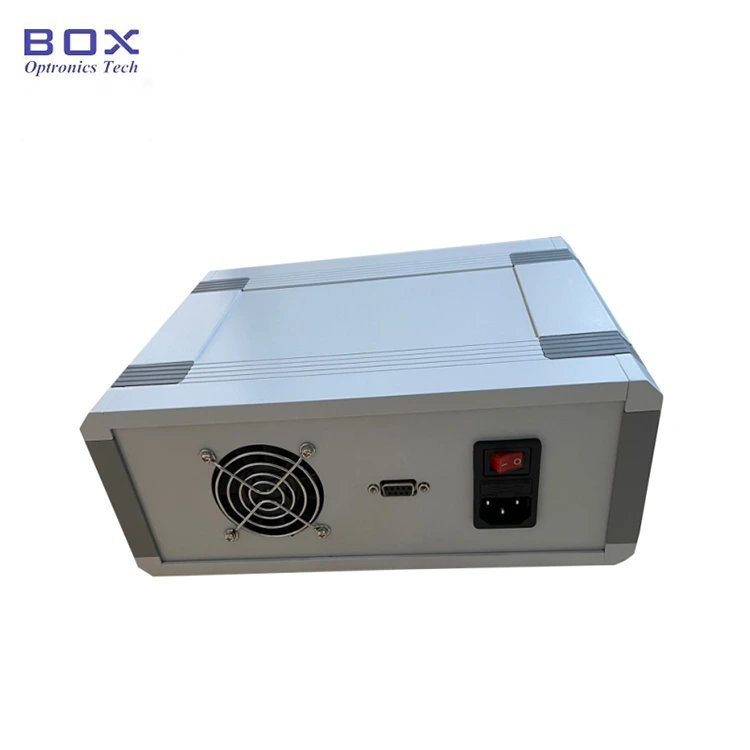

चेसिसच्या पॉवर कॉर्ड सॉकेटमध्ये पॉवर कॉर्ड घाला बॅकप्लेन आणि वीज पुरवठा कनेक्ट करा.
पायरी 3. आउटपुट फायबर कनेक्ट करणे: उघडा फायबर कनेक्टर किंवा फ्लँजवर धूळ टोपी, फायबर एंड फेस तपासा आणि फायबर कनेक्ट करा किंवा फायबरला डिव्हाइस किंवा पॉवर मीटरमध्ये विभाजित करा कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर.
Setp4.प्रकाश स्रोत चालू करा:

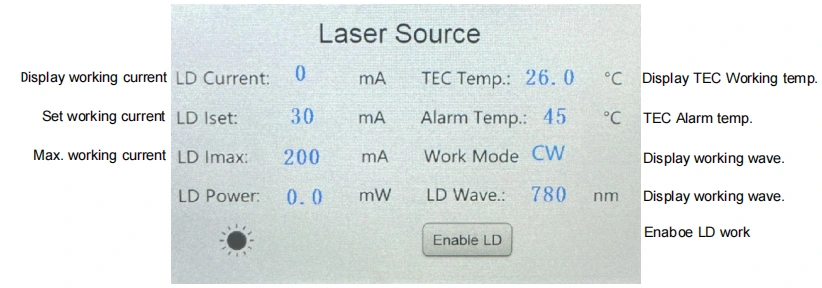

मागच्या बाजूला पॉवर स्विच चालू करा. टीप: यावेळी, द वर्किंग करंट आणि पॉवर व्हॅल्यू हे शेवटच्या दरम्यान सेट केलेले पॅरामीटर्स आहेत बंद तुम्हाला ते समायोजित करायचे असल्यास, तुम्ही त्यांना स्पर्श करू शकता आणि सुधारित करू शकता एलसीडी स्क्रीन. योग्य कार्यरत प्रवाह सेट केल्यानंतर, लेसर सक्रिय करा "एलडी सक्षम करा" स्विचद्वारे आउटपुट.
Step5.Shutdown
वापरल्यानंतर, फ्रंट पॅनेल बंद करा “सक्षम करा LD” लेसर आउटपुट बंद करण्यासाठी आणि पॉवर स्विच बंद करण्यासाठी, डिस्कनेक्ट करा पॉवर कॉर्ड.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
परिमाण |
पंप संरक्षक |
|
बीएलडी |
-XXX |
-XX |
XX |
-XX |
-एक्स |
X |
|
पंप लेसर स्रोत |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW इतर |
SM: हाय1060 PM: PM980 |
FA:FC/APC SA:SC/APC इतर |
एम: मॉड्यूल ब:बेंचटॉप |
शून्य:विना P1: संरक्षणात्मक 1064nm विरुद्ध P5:संरक्षणात्मक 1550nm विरुद्ध |
उदा: BLD-976-6HSM-FA-BP1
(ऑर्डर माहिती: 976nm पंप लेझर स्त्रोत बेंचटॉप पॅकेजसह टच स्क्रीन, 600mW आउटपुट पॉवर, SM Hi1060 फायबरसह, FC/APC कनेक्टर, 1064 एनएम परावर्तित प्रकाशापासून संरक्षण, बेंचटॉप पॅकेज).
*पंप प्रोटेक्टरसह सुसज्ज, आउटपुट पॉवर क्षीणन 10-15% आहे.
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● प्रारंभ करताना, प्रथम पॉवर स्विच आणि बटण स्विच असल्याची पुष्टी करा बंद आहेत, आणि नंतर वीज पुरवठा कनेक्ट करा. बंद करताना, प्रथम पुष्टी करा एलडी ऑफ स्विच अक्षम करा, नंतर बटण स्विच बंद करा आणि नंतर डिस्कनेक्ट करा वीज पुरवठा. उपकरणे असताना थेट वीज पुरवठा खंडित करू नका कार्यरत आहे.
● ऑप्टिकल फायबर कनेक्टर कनेक्ट करण्यापूर्वी, ते पुसून टाका धूळ-मुक्त मिरर पेपर, आणि ऑप्टिकल फायबर एंडसह सहकार्य करण्याचे सुनिश्चित करा निरीक्षण करण्यासाठी फेस डिटेक्टर. साफसफाईची पुष्टी केल्यानंतर, ते द्वारे कनेक्ट करा बाहेरील कडा जेव्हा ऑप्टिकल फायबर कनेक्टरचा शेवटचा चेहरा बर्न केला जाऊ शकतो लेसर जोडलेले आहे. फ्लँज कनेक्ट करताना, हे सुनिश्चित करणे आवश्यक आहे की तेथे प्रकाश ऑपरेशन नाही. वापरात नसताना, कृपया डस्ट कॅप झाकून ठेवा ऑप्टिकल फायबर कनेक्टर.
● ऑप्टिकल फायबर कनेक्टरचा शेवटचा चेहरा जळू नये म्हणून धूळ, समोरील ऑप्टिकल फायबर कनेक्टर वारंवार प्लग आणि अनप्लग करू नका पटल
● कृपया आर्द्रतेच्या प्रतिकाराकडे लक्ष द्या आणि कोरड्या स्थितीत ठेवा जागा
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(1) नैसर्गिक घटकांमुळे उत्पादन खराब झाले आहे किंवा खराब झाले आहे किंवा पर्यावरणीय प्रभाव (विद्युत शॉक, धूळ);
(2) वापरकर्त्याच्या गैर-मानक ऑपरेशनमुळे उत्पादनाचे नुकसान झाले आहे;
(३) उत्पादनाचे स्पष्ट मानवनिर्मित नुकसान आहे;
(4) उत्पादनाचे पृथक्करण, बदल किंवा दुरुस्ती न करता कंपनीची अधिकृतता;
(5) प्रकाश स्रोत गृहनिर्माण वॉरंटी लेबल स्टिकर आहे बदललेले किंवा अपूर्ण;
(6) वाहतूक दरम्यान उत्पादन खराब झाले किंवा हरवले.
