1. 808nm लेसर स्त्रोताचा परिचय
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
5. वारंवार विचारले जाणारे प्रश्न
6. ऑर्डरिंग माहिती
7. डेटाशीट
8. कोट आणि देयकाच्या अटी
9. लीड वेळ
10. ऑपरेशन मार्गदर्शक
11. ऑपरेशन नोट्स आणि देखभाल
12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

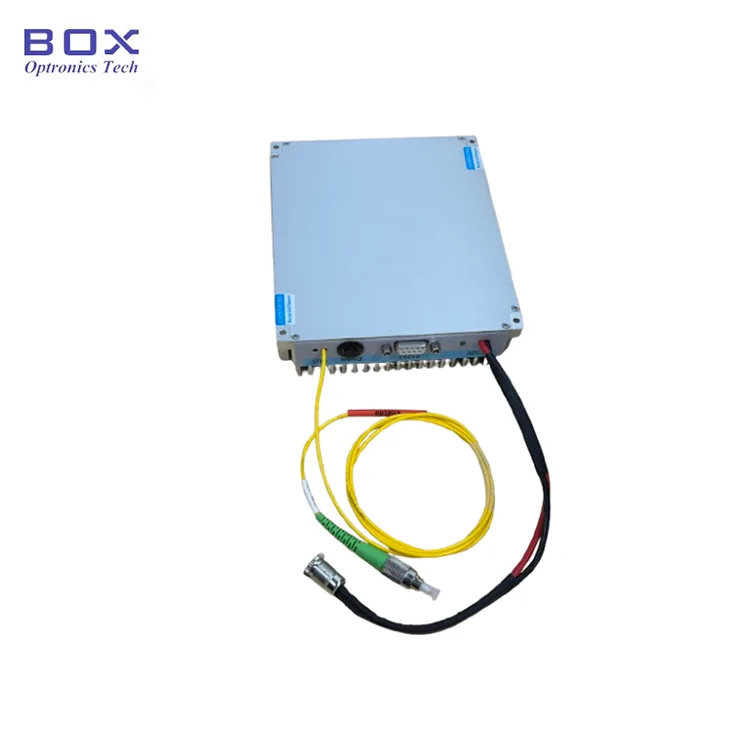

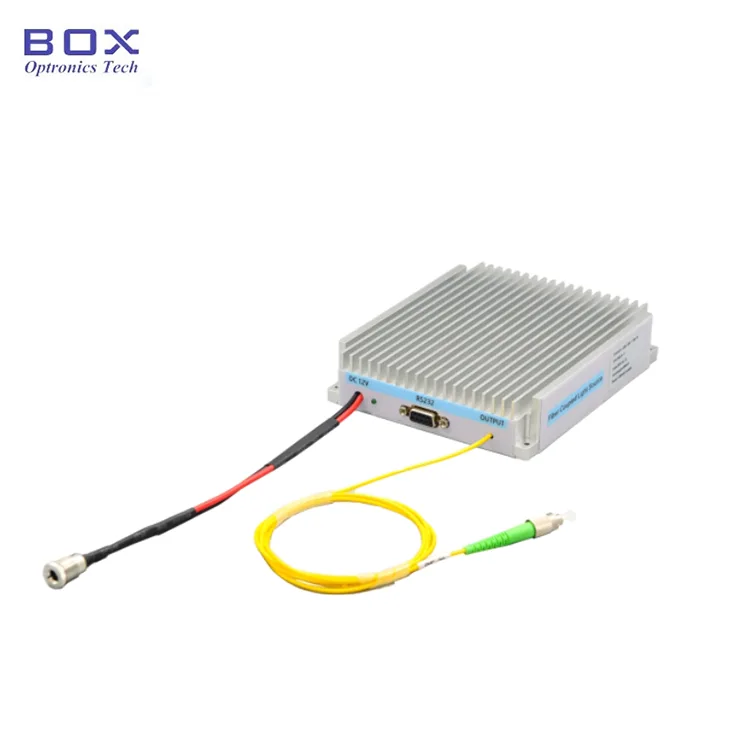

808nm लेझर स्रोत 105/125um किंवा 200/220um 0.22N ॲमल्टिमोडफायबर-कपल्ड आउटपुट आणि सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करण्यासाठी डिझाइन केलेले स्थिर-वर्तमान ड्रायव्हिंग सर्किटसह, उच्च-कार्यक्षमता सेमीकंडक्टर लेसर चिपवर आधारित आहे. 5W, 10W, आणि 20W आउटपुट पॉवर ऑफर करते. ऑपरेशन आणि इंटिग्रेशनसाठी PC होस्ट कंट्रोल किंवा कमांड प्रदान करते. फायबर लेसर पंपिंग, बायोमेडिसिन आणि इतर अनुप्रयोगांसाठी योग्य. दीर्घकालीन वापरादरम्यान, लेसर स्त्रोताच्या उष्णतेच्या विघटनाकडे लक्ष दिले पाहिजे.
|
पॅरामीटर्स |
युनिट |
मि. |
टाइप करा. |
कमाल |
नोट्स |
|
ऑपरेटिंग तरंगलांबी |
nm |
803 |
808 |
813 |
|
|
आउटपुट पॉवर |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
ऑपरेटिंग मोड |
- |
CW |
|
||
|
शक्ती अस्थिरता |
dB |
≤±0.02 (15 मि.); ≤±0.05 (8 तास) |
≤±0.5%; ≤±1.2% |
||
|
फायबर प्रकार |
- |
105/125 किंवा 200/220 |
0.22NA |
||
|
फायबर कनेक्टर |
- |
FC/PC किंवा SMA |
|
||
|
संप्रेषण इंटरफेस |
- |
DB9 महिला(RS232) |
|
||
|
परिमाण |
मिमी |
125(L)×150(W)×31(H) |
मॉड्यूल |
||
|
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
|||
|
वीज पुरवठा |
VDC |
12V/15A |
मॉड्यूल |
||
|
VAC |
100–240VAC |
बेंचटॉप |
|||
|
ऑपरेटिंग तापमान. |
℃ |
+१५ ~ +५० |
|
||
|
स्टोरेज तापमान |
℃ |
-३० ~ +७० |
|
||
● उच्च आउटपुट पॉवर;
● ऑपरेशन-टू-इझी किंवा इंटिग्रेशन;
● FC/UPC किंवा SMA905 कनेक्टर प्रदान करा.
● फायबर लेसर पंपिंग; l
● बायोमेडिसिन;
● साहित्य लेसर प्रक्रिया.
● विशिष्ट तरंगलांबी सहिष्णुता काय आहे?
केंद्र तरंगलांबी सामान्यतः 808nm±5nm असते. अरुंद तरंगलांबी नियंत्रण कस्टमाइझ केले पाहिजे.
● सतत-वेव्ह (CW) ऑपरेशनसाठी लेसर योग्य आहे का?
होय. लेसर स्रोत स्थिर CW ऑपरेशनसाठी डिझाइन केलेले आहे आणि पीसी होस्ट सॉफ्टवेअरद्वारे विद्युत प्रवाह आणि शक्ती समायोजित करण्यास देखील समर्थन देऊ शकते.
● आउटपुट पॉवर समायोजित केले जाऊ शकते?
होय. आउटपुट पॉवर ड्रायव्हिंग करंटद्वारे समायोजित केली जाऊ शकते. बेंचटॉप आवृत्ती सामान्यत: फ्रंट-पॅनल पॉवर समायोजनास समर्थन देते आणि मॉड्यूल आवृत्ती सॉफ्टवेअर नियंत्रण किंवा पीसी होस्ट आदेशांना समर्थन देते.
● कोणत्या शीतकरण पद्धती उपलब्ध आहेत?
संपर्क थंड करण्यासाठी उष्णता सिंकवर ठेवले. किंवा पंखा कूलिंग.
● 808nm मल्टीमोड हाय-पॉवर लेसर स्त्रोत कशासाठी वापरला जातो?
808nm मल्टीमोड हाय-पॉवर लेसर स्त्रोत DPSS लेसर पंपिंग, बायोमेडिकल उपकरणे, फ्लूरोसेन्स एक्सिटेशन, स्पेक्ट्रोस्कोपी, ऑप्टिकल सेन्सिंग, वैज्ञानिक संशोधन आणि औद्योगिक लेसर प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पॅकेज |
|
बीएफएल |
-XXXX |
-XX |
XX |
-XX |
-एक्स |
|
लेसर स्रोत |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um इतर |
FU:FC/UPC SMA:SMA905 इतर |
एम: मॉड्यूल ब: बेंचटॉप |
उदा: BFL-808-05M1-FU-M
(ऑर्डर माहिती: 808nm लेसर स्त्रोत, 5W आउटपुट पॉवर, 105/125um फायबरसह, FC/UPC कनेक्टर, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा:sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादन: 10-15 कामकाजाचे दिवस. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय रसद: 3-5 कार्य दिवस.
पायरी 1. अनपॅक करणे: असेंब्लीपूर्वी, लेसर सोर्स मॉड्यूल, यूएसबी डेटा केबल, पॉवर ॲडॉप्टर, चाचणी अहवाल इ.सह सर्व ॲक्सेसरीज पूर्ण आहेत का ते तपासा.
पायरी2. फायबर पॅच कॉर्ड्स कनेक्ट करणे: फायबर कनेक्टर किंवा ॲडॉप्टरमधून धूळ टोपी काढा आणि फायबर पॅच कॉर्ड-किंवा कापलेले फायबर - चाचणी अंतर्गत असलेल्या डिव्हाइसला किंवा पॉवर मीटर उपकरणाशी कनेक्ट करा.
पायरी 3. पॉवर सप्लाय आणि सीरियल केबल कनेक्ट करा: लेसर स्त्रोताच्या पॉवर पोर्टमध्ये पॉवर कॉर्ड घाला आणि होस्ट कॉम्प्युटरला लेसरशी कनेक्ट करण्यासाठी सिग्नल केबल वापरा. टीप: USB-485 DB9 सिग्नल केबलसाठी, ड्राइव्हर प्रथम संगणकावर स्थापित करणे आवश्यक आहे; बॉक्स ऑप्ट्रोनिक्स ते प्रदान करेल.
Setp4. पॉवर ऑन: इंडिकेटर लाइट प्रकाशित होतो, आणि लेसर ऑपरेशन सुरू करतो. या टप्प्यावर, ऑपरेटिंग करंट आणि लेसर पॉवर मूल्ये शेवटच्या शटडाउनच्या आधी होस्ट सॉफ्टवेअरद्वारे सेट केलेल्या पॅरामीटर्सशी संबंधित असतात; समायोजन आवश्यक असल्यास, ते होस्ट सॉफ्टवेअरमध्ये सुधारले आणि जतन केले जाऊ शकतात.

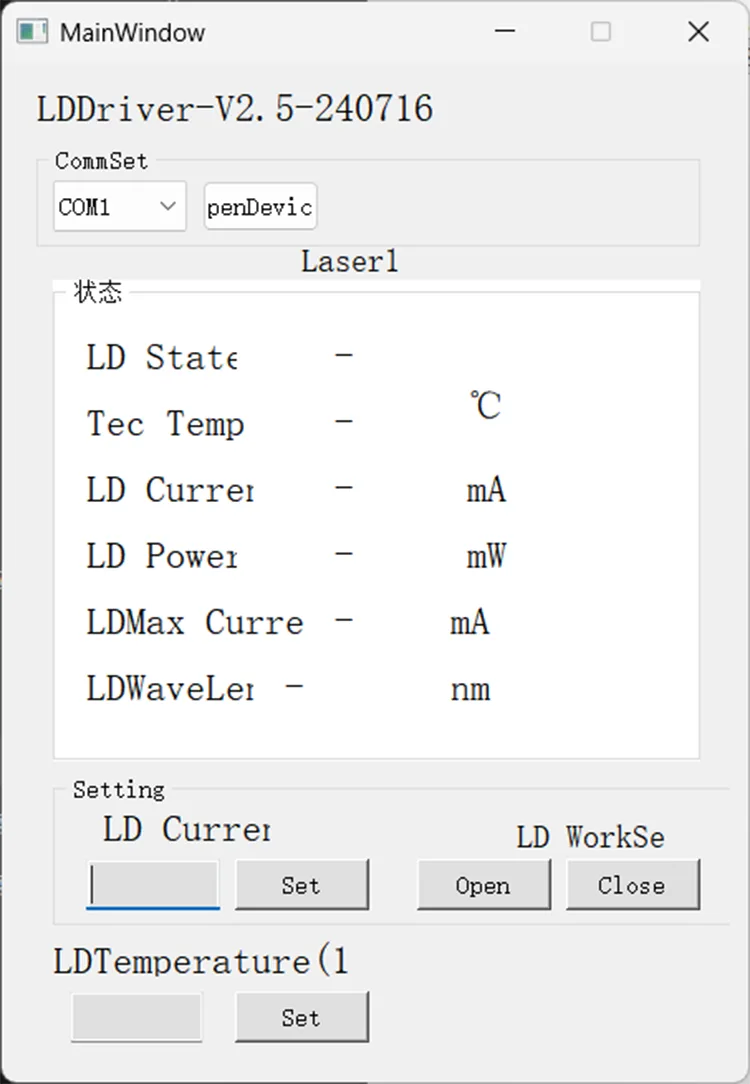

पायरी 5. कंट्रोल सॉफ्टवेअर: बॉक्स ऑप्ट्रोनिक्स 808nm लेझर सोर्सचे LD करंट आणि LD तापमान नियंत्रित करण्यासाठी सिरीयल कमांड किंवा PC सॉफ्टवेअर पुरवते. योग्य पोर्ट निवडा, वर्तमान आणि तापमान सेट करा, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, सुरुवातीच्या ऑपरेशनमध्ये ड्राइव्ह करंट हळू हळू वाढवा. ताबडतोब पूर्ण प्रवाह लागू करू नका.)
पायरी 6. शटडाउन: वापर पूर्ण झाल्यावर, लेसर बंद करा आणि फायबर डस्ट कॅप सुरक्षितपणे बदला. अचानक उच्च-पॉवर लेसर आउटपुट -ज्यामुळे ऑप्टिकल घटकांना हानी पोहोचू शकते, टाळण्यासाठी-डिव्हाइस पुन्हा पॉवर चालू करताना, वीज पुरवठा बंद करण्यापूर्वी प्रथम पॉवर पातळी शून्यावर समायोजित करण्याची शिफारस केली जाते.

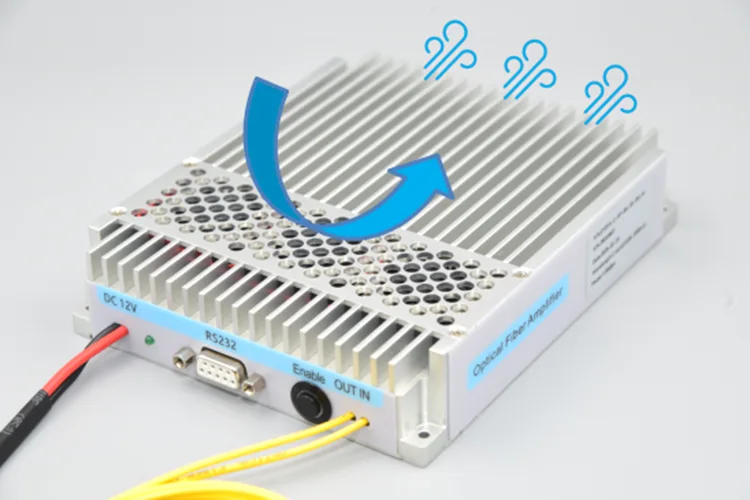

● दीर्घकालीन वापरादरम्यान, लेसर स्त्रोताच्या उष्णता नष्ट होण्याकडे लक्ष दिले पाहिजे. लेसर स्त्रोत उष्णता सिंकवर निश्चित केला पाहिजे आणि पंख्याने थंड केला पाहिजे.
● स्टार्टअप करताना, प्रथम पॉवर स्विच आणि की स्विच दोन्ही बंद असल्याची खात्री करा, त्यानंतर वीज पुरवठा कनेक्ट करा. बंद करताना, प्रथम की स्विच बंद करा आणि इंडिकेटर लाइट विझल्यानंतरच वीजपुरवठा खंडित करा; उपकरणे चालू असताना कधीही थेट वीज खंडित करू नका.
● फायबर ऑप्टिक कनेक्टर वारंवार घालण्याची आणि काढून टाकण्याची शिफारस केलेली नाही, कारण यामुळे धूळ दूषित होण्याचा धोका वाढतो आणि कनेक्टरच्या शेवटच्या चेहऱ्यांना संभाव्य नुकसान होते.

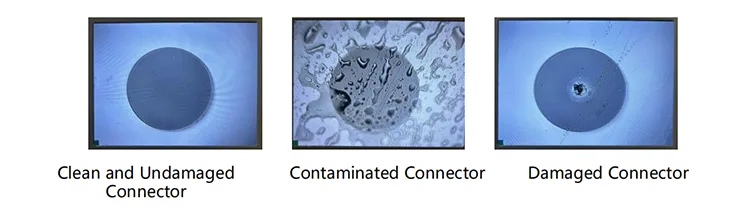

● फायबर ऑप्टिक कनेक्टर कनेक्ट करण्यापूर्वी, तो लिंट-फ्री लेन्स पेपर वापरून स्वच्छ पुसणे आवश्यक आहे. फ्लँजद्वारे कनेक्ट करण्यापूर्वी त्याची स्वच्छता तपासण्यासाठी फायबर एंड-फेस इन्स्पेक्टर वापरणे अत्यावश्यक आहे; अन्यथा, लेसर सक्रिय केल्यावर कनेक्टरचा शेवटचा चेहरा जळून जाऊ शकतो. फ्लँज कनेक्ट करताना, कोणत्याही सक्रिय प्रकाश प्रसारणाशिवाय ऑपरेशन केले जात असल्याचे सुनिश्चित करा. वापरात नसताना, कृपया डस्ट कॅप फायबर कनेक्टरवर सुरक्षितपणे ठेवा.
● कृपया आर्द्रतेपासून सावधगिरी बाळगा; कोरड्या जागी साठवा.
● वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:
(१) नैसर्गिक घटक (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान.
(२) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(३) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(४) अनधिकृत पृथक्करण, बदल किंवा दुरुस्ती.
(५) घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(६) वाहतुकीदरम्यान नुकसान किंवा तोटा.
