840nm फायबर जोडलेले SLD ब्रॉडबँड प्रकाश स्रोत

Box Optronics ही 840nm फायबर कपल्ड SLD ब्रॉडबँड लाइट सोर्सची व्यावसायिक उत्पादक आहे. आमचे 840nm सुपरल्युमिनेसेंट डायोड (SLD) मॉड्यूल 10nm स्पेक्ट्रल बँडविड्थसह 5mW ची आउटपुट पॉवर देते, ज्यामध्ये कमी स्पेक्ट्रल रिपल आणि गॉसियन स्पेक्ट्रम प्रोफाइल आहे. फायबर ऑप्टिक जायरोस्कोप, ऑप्टिकल कोहेरेन्स टोमोग्राफी (ओसीटी), मेडिकल इमेजिंग आणि फायबर सेन्सिंग ऍप्लिकेशन्ससाठी डिझाइन केलेले, हे एसएलडी प्रकाश स्रोत उत्कृष्ट उर्जा स्थिरता आणि विश्वासार्ह दीर्घकालीन कार्यप्रदर्शन प्रदान करते.
आम्ही पॉवर लेव्हल्स, बँडविड्थ, फायबर प्रकार, कनेक्टर्स आणि कंट्रोल इंटरफेससाठी लवचिक कस्टमायझेशन पर्यायांसह कॉम्पॅक्ट मॉड्यूल फॉर्म फॅक्टर आणि बेंचटॉप आवृत्त्या दोन्ही ऑफर करतो. 12-महिन्याच्या वॉरंटीसह, बॉक्स ऑप्ट्रोनिक्स ऑप्टिकल फायबर कम्युनिकेशन्स, सेन्सिंग, वैद्यकीय आणि संशोधन क्षेत्रातील अनुप्रयोगांची मागणी करण्यासाठी उच्च-गुणवत्तेचे SLD प्रकाश स्रोत प्रदान करते.

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन विहंगावलोकन-840nm फायबर कपल्ड SLD ब्रॉडबँड प्रकाश स्रोत

Box Optronics 840nm फायबर कपल्ड SLD ब्रॉडबँड लाइट सोर्स, सेमीकंडक्टर ऑप्टिकल ॲम्प्लिफायर स्ट्रक्चरमधून ॲम्प्लीफाइड स्पॉटेनियस एमिशन (ASE) वर आधारित उच्च-कार्यक्षमता सक्रिय ऑप्टिकल घटक बनवते, ब्रॉड स्पेक्ट्रल बँडविड्थ आणि कमी टेम्परसह उच्च ऑप्टिकल पॉवर प्रदान करते.

हे लेसर डायोडपेक्षा जास्त विस्तीर्ण स्पेक्ट्रम राखून LEDs पेक्षा जास्त आउटपुट पॉवर वितरीत करते, कमी सुसंगतता आणि उच्च ब्राइटनेस आवश्यक असलेल्या अनुप्रयोगांसाठी ते योग्य बनवते.

5mW किमान आउटपुट पॉवर, 10nm ठराविक 3dB बँडविड्थ आणि उत्कृष्ट पॉवर स्थिरता (≤±0.02dB अल्प-मुदतीसाठी, ≤±0.05dB दीर्घकालीन) वैशिष्ट्यांसह, हा 840nm SLD स्रोत अचूक फायबर ऑप्टिक सेन्सिंग सिस्टमसाठी ऑप्टिमाइझ केलेला आहे. हे उपकरण प्रणाली एकत्रीकरणासाठी कॉम्पॅक्ट मॉड्यूल फॉर्म (70×90×18mm) आणि प्रयोगशाळा आणि चाचणी वातावरणासाठी बेंचटॉप फॉर्म (195×220×120mm) दोन्हीमध्ये उपलब्ध आहे.

780-HP फायबर पिगटेल्स आणि मानक म्हणून FC/APC कनेक्टरसह सुसज्ज, देखरेख आणि नियंत्रणासाठी पर्यायी RS485 कम्युनिकेशन इंटरफेससह, हा SLD प्रकाश स्रोत विस्तृत अनुप्रयोगांसाठी अष्टपैलुत्व आणि विश्वासार्हता प्रदान करतो.

मुख्य वैशिष्ट्ये-840nm फायबर जोडलेले SLD ब्रॉडबँड प्रकाश स्रोत

● उच्च आउटपुट पॉवर: 5mW किमान

● ब्रॉड स्पेक्ट्रल बँडविड्थ: 10nm ठराविक (-3dB)

● स्वच्छ स्पेक्ट्रमसाठी कमी वर्णक्रमीय तरंग

● गॉसियन स्पेक्ट्रम प्रोफाइल

● उत्कृष्ट उर्जा स्थिरता: ≤±0.02dB/15min अल्पकालीन

● दीर्घकालीन स्थिरता: ≤±0.05dB/8 तास

● 780-HP फायबरसह फायबर जोडलेले आउटपुट

● FC/APC कनेक्टर मानक, इतर पर्याय उपलब्ध

● दोन स्वरूप घटक: मॉड्यूल आणि बेंचटॉप

● निरीक्षणासाठी RS485 संप्रेषण इंटरफेस

● तुलनेत कमी किमतीचे समाधान

● विस्तृत ऑपरेटिंग तापमान श्रेणी: -5°C ते +55°C

● संक्षिप्त आणि मजबूत पॅकेज डिझाइन

● टच स्क्रीन नियंत्रणासह पर्यायी बेंचटॉप आवृत्ती

टिपिकल ऍप्लिकेशन्स-840nm फायबर कपल्ड SLD ब्रॉडबँड लाइट सोर्स

● फायबर ऑप्टिक जायरोस्कोप (FOG)

● ऑप्टिकल कोहेरेन्स टोमोग्राफी (OCT) प्रणाली

● वैद्यकीय इमेजिंग आणि बायोमेडिकल ऑप्टिक्स

● फायबर ऑप्टिक सेन्सिंग सिस्टम

● पांढरा प्रकाश इंटरफेरोमेट्री

● ऑप्टिकल घटक चाचणी आणि वैशिष्ट्यीकरण

● संशोधन आणि विकास प्रयोगशाळा

● ऑप्टिकल कोहेरेन्स डोमेन रिफ्लेमेट्री (OCDR)

तांत्रिक तपशील-840nm फायबर कपल्ड SLD ब्रॉडबँड प्रकाश स्रोत

ऑप्टिकल तपशील (T=25°C)

पॅरामीटर	युनिट	मूल्य	नोट्स
केंद्र तरंगलांबी	nm	840	±20nm
आउटपुट पॉवर	mW	मि. ५	840nm
-3dB बँडविड्थ	nm	टाइप करा. 10
अल्पकालीन शक्ती स्थिरता	dB	≤±0.02	15 मिनिटे
दीर्घकालीन शक्ती स्थिरता	dB	≤±०.०५	8 तास
ऑप्टिकल आयसोलेटर	dB	शिवाय	मॉड्यूल आवृत्ती (पर्यायी उपलब्ध)

यांत्रिक आणि पर्यावरणीय तपशील

पॅरामीटर	युनिट	मॉड्यूल आवृत्ती	बेंचटॉप आवृत्ती
फायबर प्रकार	-	780-HP	780-HP
कनेक्टर प्रकार	-	FC/APC	FC/APC
परिमाण (W×D×H)	मिमी	70×90×18	195×220×120
संप्रेषण इंटरफेस	-	DB9 महिला (RS485)	टच स्क्रीन + DB9 महिला (RS485)
वीज पुरवठा	-	5VDC किंवा 12VDC, <15W	AC 110~240V, <30W
ऑपरेटिंग तापमान	°C	-5 ~ +55	-5 ~ +55
ऑपरेटिंग आर्द्रता	%	0 ~ 70	0 ~ 70
वजन	g	~१५०	~१५००

उत्पादन तपशील-840nm फायबर कपल्ड SLD ब्रॉडबँड प्रकाश स्रोत

SLD म्हणजे काय?

A Superluminescent Diode (SLD) हा एक सेमीकंडक्टर ब्रॉडबँड ऑप्टिकल स्रोत आहे जो लेसर-डायोड सारख्या वेव्हगाईड संरचनेत उच्च ऑप्टिकल लाभासह ॲम्प्लीफाईड उत्स्फूर्त उत्सर्जन (ASE) वर आधारित आहे, जो लेसर दोलन रोखण्यासाठी दाबलेल्या ऑप्टिकल फीडबॅक परिस्थितीत कार्य करतो.

रेझोनंट पोकळीवर अवलंबून असलेल्या लेसर डायोडच्या विपरीत, एसएलडी कमी-प्रतिबिंबितता (एआर-कोटेड) पैलू आणि कोन किंवा झुकलेल्या वेव्हगाइड संरचनांचा वापर पोकळीतील अभिप्राय दडपण्यासाठी करतात, ज्यामुळे लेसिंग क्रिया टाळून उच्च ऑप्टिकल फायदा होतो.

SLDs ची प्रमुख वैशिष्ट्ये:

• कमी तात्पुरती सुसंगतता राखून LEDs पेक्षा लक्षणीयरीत्या जास्त आउटपुट पॉवर आणि ब्राइटनेस

• गुळगुळीत ASE स्पेक्ट्रल लिफाफासह ब्रॉडबँड उत्सर्जन

• अत्यंत कमी टेम्पोरल कॉहेरेन्स (लहान सुसंगतता लांबी), इंटरफेरोमेट्रिक ऍप्लिकेशन्ससाठी आदर्श जसे की OCT

• सामान्यत: सिंगल ट्रान्सव्हर्स-मोड वेव्हगाइड संरचना कार्यक्षम सिंगल-मोड फायबर कपलिंग सक्षम करते

• स्पेक्ट्रल आकार सामान्यत: अर्ध-गॉसियन किंवा सानुकूलित फ्लॅट-टॉप प्रोफाइल डिझाइनवर अवलंबून

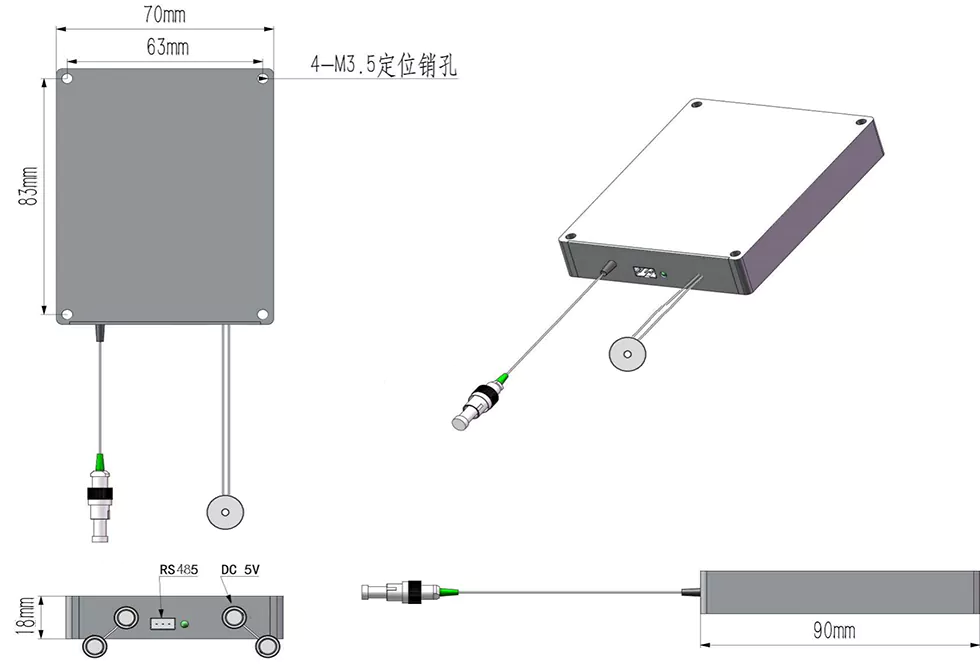

पॅकेजचे परिमाण

840nm SLD ब्रॉडबँड प्रकाश स्रोत दोन पॅकेज कॉन्फिगरेशनमध्ये उपलब्ध आहे:

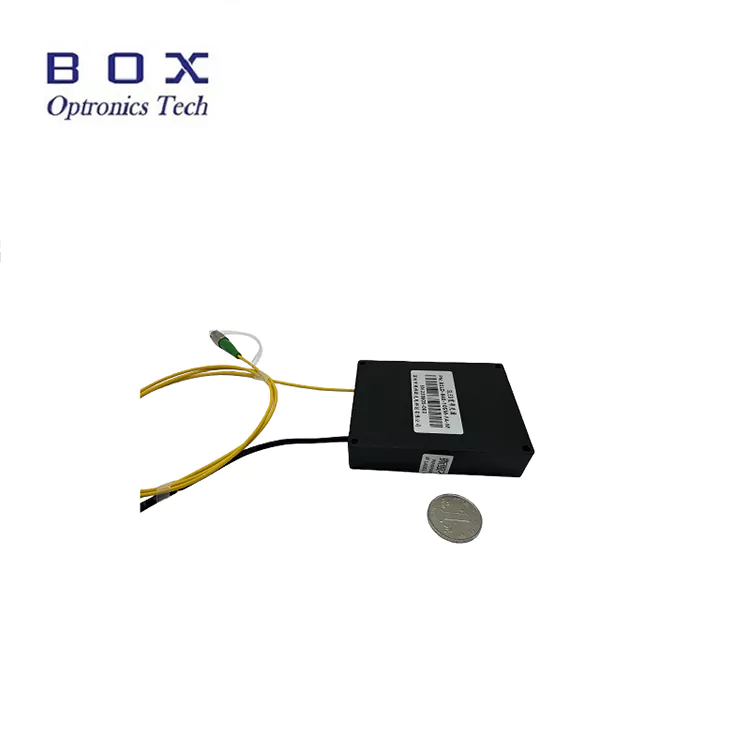

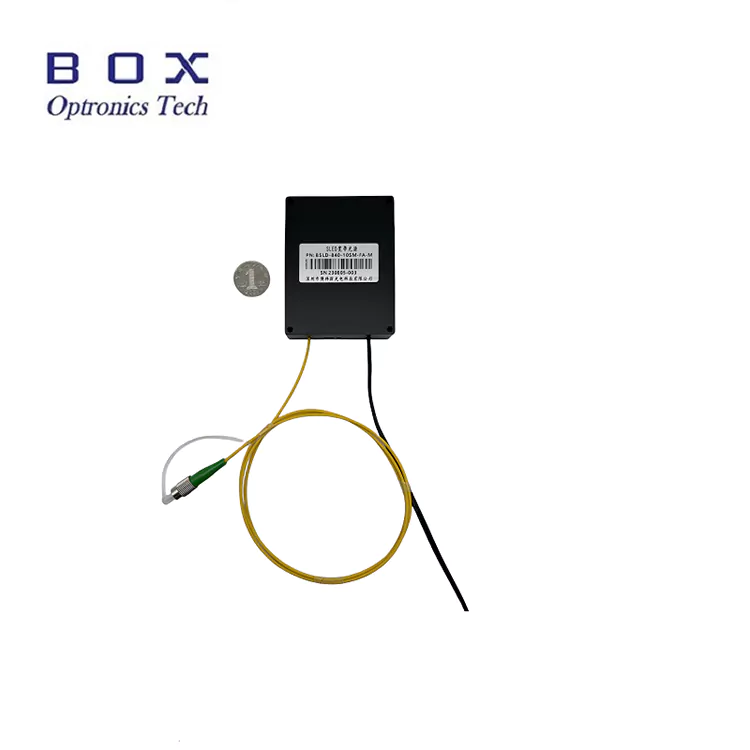

मॉड्यूल आवृत्ती (70×90×18mm):

• सिस्टम इंटिग्रेशनसाठी कॉम्पॅक्ट, लो-प्रोफाइल डिझाइन

• 4-M3.5 सुरक्षित स्थापनेसाठी माउंटिंग होल

• DC पॉवर इनपुट (5V किंवा 12V)

• RS485 कम्युनिकेशन पोर्ट (DB9 महिला)

• FC/APC कनेक्टरसह फायबर पिगटेल आउटपुट

• इंस्ट्रुमेंट्स आणि सिस्टममध्ये एम्बेड करण्यासाठी आदर्श

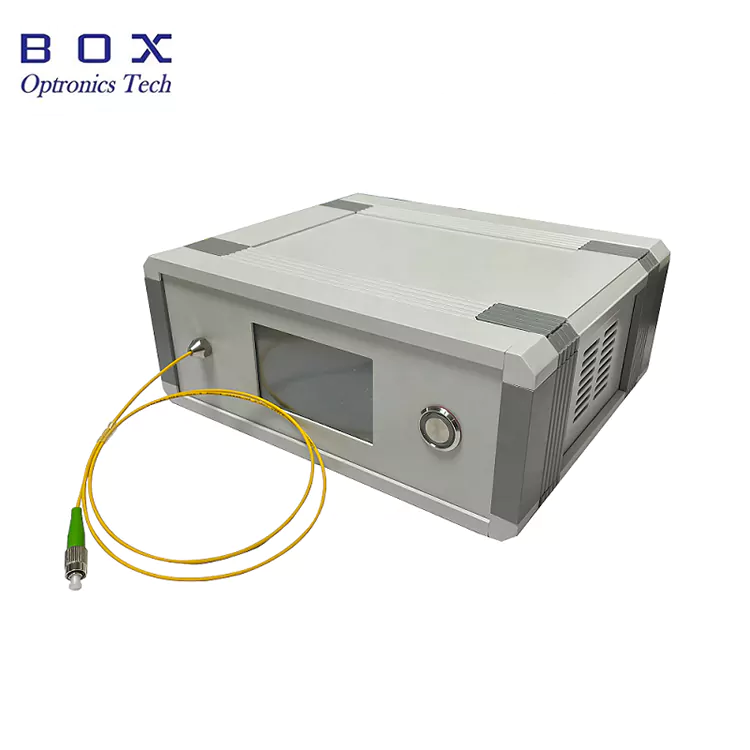

बेंचटॉप आवृत्ती (195×220×120mm):

• प्रयोगशाळेच्या वापरासाठी टेबलटॉप फॉर्म फॅक्टर

• स्थिती निरीक्षणासाठी अंगभूत टच स्क्रीन डिस्प्ले

• AC पॉवर इनपुट (110-240V युनिव्हर्सल)

• RS485 कम्युनिकेशन पोर्ट (DB9 महिला)

• समोरच्या पॅनलवर फायबर आउटपुट

• वापरण्यास सोपे, प्लग-अँड-प्ले ऑपरेशन

• R&D लॅब आणि चाचणी वातावरणासाठी आदर्श

नियंत्रण आणि देखरेख

दोन्ही मॉड्यूल आणि बेंचटॉप आवृत्त्या निरीक्षण आणि नियंत्रणासाठी RS485 कम्युनिकेशन इंटरफेसला समर्थन देतात. बेंचटॉप आवृत्तीमध्ये स्थानिक ऑपरेशनसाठी अंगभूत टच स्क्रीन देखील आहे.

उपलब्ध मॉनिटरिंग आणि कंट्रोल पॅरामीटर्स:

• आउटपुट पॉवर मॉनिटरिंग

• वर्तमान निरीक्षण चालवा

• तापमान निरीक्षण

• पॉवर समायोजन (पर्यायी)

• पीसी नियंत्रणासाठी संगणक सॉफ्टवेअर होस्ट करा (पर्यायी)

बॉक्स ऑप्ट्रोनिक्स का निवडावे?

• शिपमेंटपूर्वी 100% चाचणीसह कडक गुणवत्ता नियंत्रण

• स्थिर बल्क वितरण क्षमतेसह स्पर्धात्मक किंमत

• तरंगलांबी, पॉवर, बँडविड्थ, फायबर आणि कनेक्टरसाठी लवचिक कस्टमायझेशन पर्याय

• 7×24 तास तांत्रिक समर्थन आणि जलद प्रतिसाद

• DHL, UPS आणि FedEx एक्सप्रेस वितरणासह जागतिक शिपिंग

• मॉड्यूल आणि बेंचटॉप दोन्ही आवृत्त्या उपलब्ध

• सिस्टम एकत्रीकरणासाठी पर्यायी होस्ट सॉफ्टवेअर

• उत्पादन प्रमाणांसाठी विश्वसनीय दीर्घकालीन पुरवठा

स्पेक्ट्रल परफॉर्मन्स-840nm फायबर कपल्ड SLD ब्रॉडबँड लाइट सोर्स

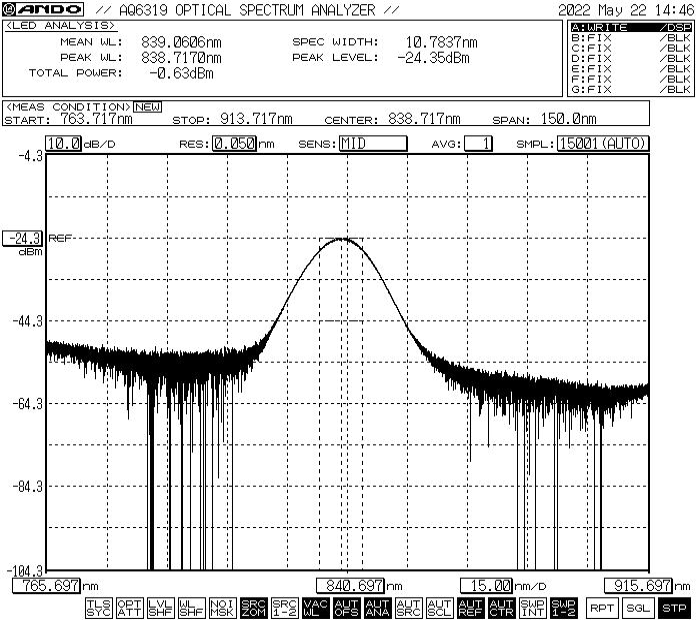

साधारण स्पेक्ट्रम अंदाजे 10nm -3dB बँडविड्थसह 840nm च्या आसपासची तरंगलांबी दर्शवते.

*टीप: दाखवलेले स्पेक्ट्रम हे वैशिष्ट्यपूर्ण कार्यप्रदर्शन आहे. वास्तविक स्पेक्ट्रम युनिट ते युनिट थोडेसे बदलू शकते. विशिष्ट स्पेक्ट्रम डेटा किंवा कस्टम स्पेक्ट्रम आवश्यकतांसाठी आमच्याशी संपर्क साधा.

ऑर्डरिंग माहिती-840nm फायबर कपल्ड SLD ब्रॉडबँड लाइट सोर्स

मॉडेल नामांकन

BSLD - XXX - XX - XX - X - (X)

फील्ड	कोड	पर्याय
उत्पादन मालिका	बीएसएलडी	SLD ब्रॉडबँड प्रकाश स्रोत
तरंगलांबी	840	840: 840nm केंद्र तरंगलांबी
आउटपुट पॉवर	5	5: 5mW किमान आउटपुट
बँडविड्थ	1	1: 10nm -3dB बँडविड्थ
फायबर प्रकार	एस.एम	SM: 780-HP सिंगल मोड फायबर
पॅकेज प्रकार	M/B	एम: मॉड्यूल, बी: बेंचटॉप
व्होल्टेज (केवळ मॉड्यूल)	H	डीफॉल्ट: 5VDC, H: 12VDC

उदाहरण: BSLD - 840 - 51 - SM - M

840nm SLD ब्रॉडबँड लाइट सोर्स, 5mW आउटपुट, 10nm बँडविड्थ, 780-HP फायबर, मॉड्यूल आवृत्ती, 5VDC वीज पुरवठा

उपलब्ध सानुकूलन पर्याय

• केंद्र तरंगलांबी: 840nm मानक, विनंती केल्यावर उपलब्ध इतर तरंगलांबी

• आउटपुट पॉवर: 5mW मानक, उच्च पॉवर पर्याय उपलब्ध

• स्पेक्ट्रल बँडविड्थ: 10nm मानक, इतर बँडविड्थ पर्याय उपलब्ध

• फायबर प्रकार: 780-HP मानक, इतर विशेष फायबर उपलब्ध

• फायबर लांबी: 0.5m, 1m, 1.5m, 2m (सानुकूल लांबी उपलब्ध)

• पिगटेल प्रकार: 900μm सैल ट्यूब, 3.0 मिमी सैल ट्यूब

• कनेक्टर प्रकार: FC/APC मानक, FC/UPC, SC/APC, LC/APC किंवा कस्टम

• पॅकेज प्रकार: मॉड्यूल किंवा बेंचटॉप

• वीज पुरवठा व्होल्टेज: 5VDC, 12VDC (मॉड्यूल), 110-240VAC (बेंचटॉप)

• ऑप्टिकल आयसोलेटर: अंगभूत आयसोलेटर पर्याय उपलब्ध

• संप्रेषण इंटरफेस: RS485 मानक, इतर इंटरफेस उपलब्ध

• होस्ट संगणक सॉफ्टवेअर: निरीक्षण आणि नियंत्रणासाठी उपलब्ध

सानुकूल आवश्यकतांसाठी, कृपया तुमच्या वैशिष्ट्यांसह आमच्या विक्री कार्यसंघाशी संपर्क साधा.

डेटाशीट आणि चाचणी अहवाल

प्रत्येक 840nm SLD ब्रॉडबँड लाइट सोर्स एका सर्वसमावेशक चाचणी अहवालासह पाठविला जातो ज्याचे दस्तऐवजीकरण मोजलेले कार्यप्रदर्शन पॅरामीटर्स असतात. डेटाशीट PDF फाइलमध्ये तपशीलवार तपशील, कार्यप्रदर्शन वक्र आणि मितीय रेखाचित्रे आहेत.

• प्रत्येक युनिटसह वैयक्तिक चाचणी अहवाल समाविष्ट केला आहे

• प्रत्येक युनिटसाठी शोधण्यायोग्य अनुक्रमांक

डेटाशीट

कोट आणि पेमेंटच्या अटी

कोट अटी

• EXW (Ex Works): तुमच्याकडे DHL/UPS/FedEx खाते असल्यास शिफारस केली जाते. आम्ही तुमचे खाते वापरून पाठवतो; आमच्याकडून कोणतेही शिपिंग शुल्क आकारले जात नाही.

• डीएपी (ठिकाणी वितरित): तुमच्याकडे कुरिअर खाते नसल्यास, आम्ही प्रीपेड मालवाहतुकीसह शिपिंगची व्यवस्था करू शकतो.

• इतर अटी: कृपया चर्चा करण्यासाठी आमच्याशी संपर्क साधा.

पेमेंट अटी

• PayPal: नमुने आणि लहान ऑर्डरसाठी जलद आणि सुरक्षित पेमेंट

• T/T (बँक हस्तांतरण): सामान्य उत्पादन ऑर्डरसाठी मानक पेमेंट पद्धत

• अलिबाबा व्यापार हमी: खरेदीदार हमीसह ऑनलाइन व्यवहारांसाठी सुरक्षित ऑर्डर संरक्षण

• क्रेडिट कार्ड: PayPal, Alibaba द्वारे स्वीकारले जाते

• लवचिक पेमेंट अटी: वाटाघाटीयोग्य

आघाडी वेळ

• मानक उत्पादन: ~10-15 कामकाजाचे दिवस

• कस्टम कॉन्फिगरेशन: 15-20 कामाचे दिवस

• व्हॉल्यूम ऑर्डर: कृपया उत्पादन वेळापत्रकासाठी संपर्क साधा

• आंतरराष्ट्रीय शिपिंग: ~3-5 कार्य दिवस (DHL/UPS/FedEx एक्सप्रेस)

• त्वरित सेवा: विनंती केल्यावर उपलब्ध

ऑपरेशन नोट्स आणि हाताळणी

फायबर हाताळणी

• फायबरला हानी पोहोचवणारे तीक्ष्ण वाकणे किंवा किंक्स टाळा

• फायबर पिगटेल्स ओढू नका किंवा वळवू नका

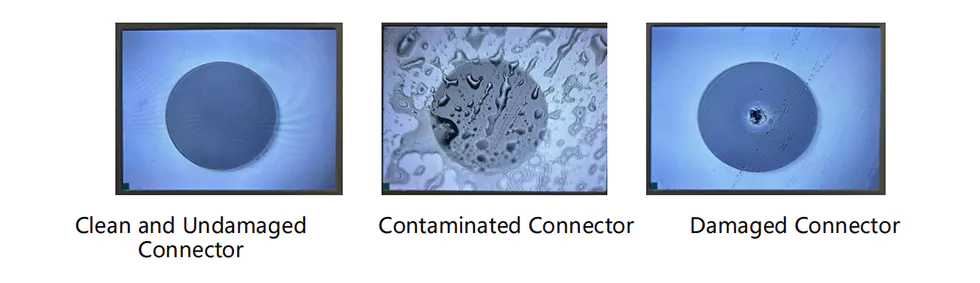

• योग्य साफसफाईची साधने वापरून कनेक्शन करण्यापूर्वी फायबर कनेक्टर स्वच्छ करा

• कनेक्टर वापरात नसताना नेहमी डस्ट कॅप्स वापरा

• वापरण्यापूर्वी फायबर एंड-फेसच्या नुकसानीची तपासणी करा

शक्ती आणि ऑपरेशन विचार

• कनेक्ट करण्यापूर्वी योग्य वीज पुरवठा व्होल्टेज सुनिश्चित करा

• जास्तीत जास्त ड्राइव्ह करंट किंवा पॉवर रेटिंग ओलांडू नका

• सतत चालण्यासाठी योग्य हीट सिंकिंग वापरा

• फायबर कनेक्ट/डिस्कनेक्ट करण्यापूर्वी पॉवर बंद करा

• पॉवर चालू असताना थेट फायबर आउटपुटकडे पाहू नका
