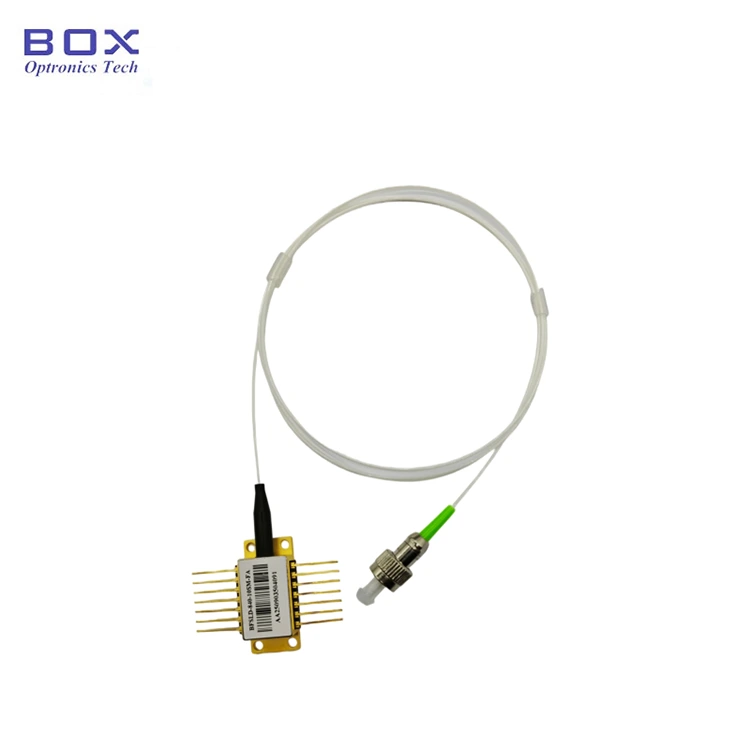

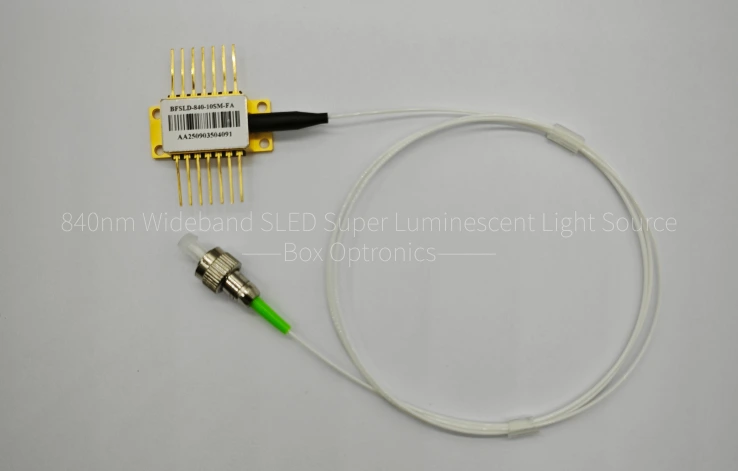

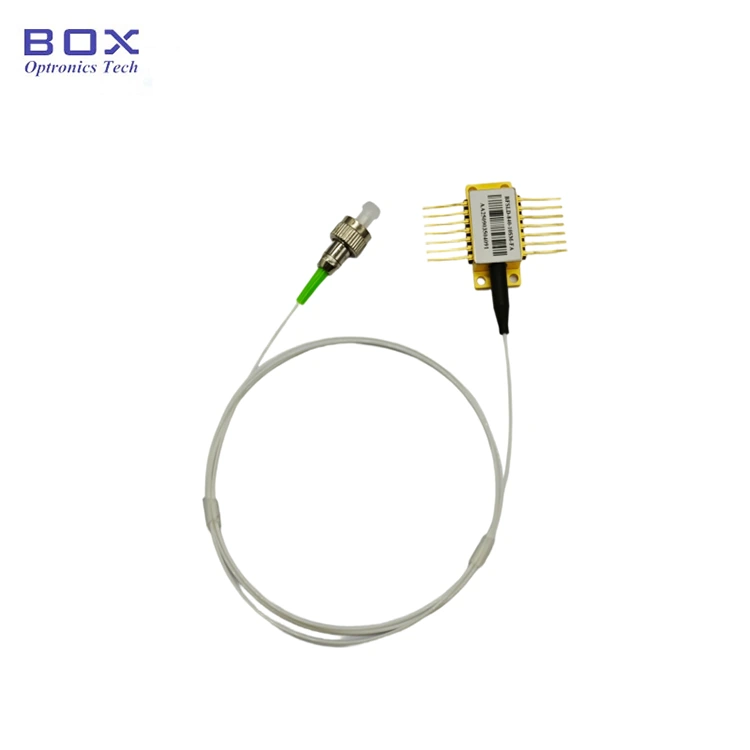

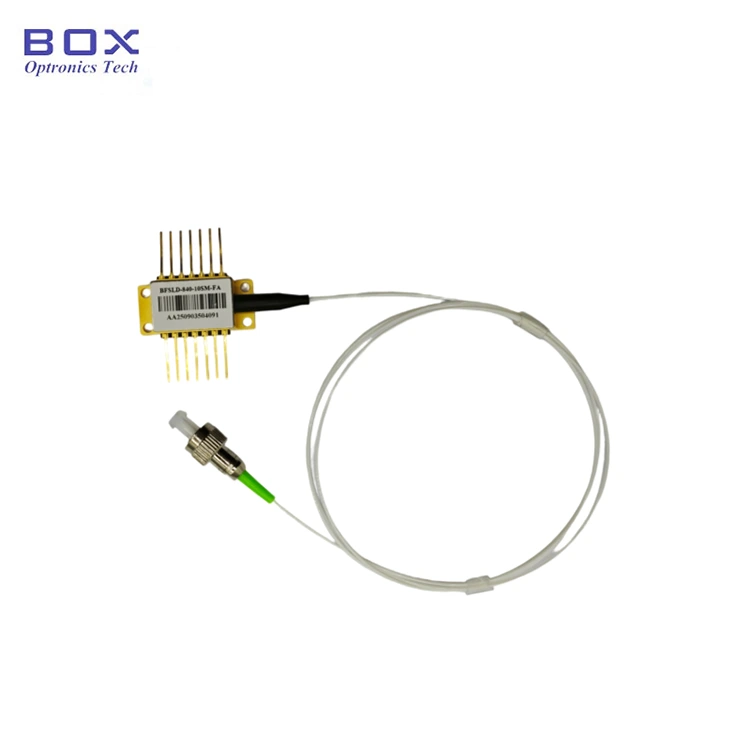

हा 14-पिन बटरफ्लाय पॅकेजसह 840nm वाइडबँड SLED सुपर ल्युमिनेसेंट डायोड आहे. हे 10mW पर्यंत आउटपुट पॉवर, 35nm 3dB बँडविड्थ पेक्षा अधिक वैशिष्ट्यपूर्ण आणि स्थिर आणि गुळगुळीत स्पेक्ट्रमसाठी TEC आणि थर्मिस्टर समाकलित करते. ऑप्टिकल कोहेरेन्स टोमोग्राफी (OCT) साठी योग्य. पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान 260°C पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी.
|
पॅरामीटर |
प्रतीक |
मि. |
टाइप करा. |
कमाल |
युनिट |
नोट्स |
|
ऑपरेटिंग वर्तमान |
आयटीएच |
- |
180 |
220 |
mA |
CW |
|
फायबर मध्ये शक्ती |
P |
10.0 |
- |
- |
mW |
CW, ITH=180mA |
|
3dB बँडविड्थ |
Δλ |
30 |
35 |
- |
nm |
CW |
|
मध्यभागी लांबी |
λC |
820 |
840 |
860 |
nm |
CW |
|
स्पेक्ट्रम मॉड्यूलेशन |
- |
- |
0.1 |
0.2 |
dB |
- |
|
नामशेष |
ईआर |
- |
16 |
- |
dB |
CW |
|
TEC वर्तमान |
आयसी |
- |
- |
2 |
A |
TC=-45~+70℃ |
|
टीईसी व्होल्टेज |
कुलगुरू |
- |
- |
3.5 |
V |
TC=-45~+70℃ |
|
थर्मिस्टर प्रतिकार |
Rth |
9.5 |
10 |
10.5 |
KΩ |
TC=25℃ |
|
थर्मिस्टर बी स्थिर |
B |
- |
3950 |
- |
K |
- |
● SM फायबर किंवा PM फायबर पिगटेल;
● उच्च आउटपुट पॉवर 10mW पर्यंत;
● TEC सह 14-पिन BTF पॅकेज.
● फायबर ऑप्टिक जायरोस्कोप;
● प्रयोगशाळा वाइडबँड प्रकाश स्रोत आणि ऑप्टिकल चाचणी;
● ऑप्टिकल कोहेरेन्स टोमोग्राफी (OCT) आणि वैद्यकीय इमेजिंग उपकरणे.

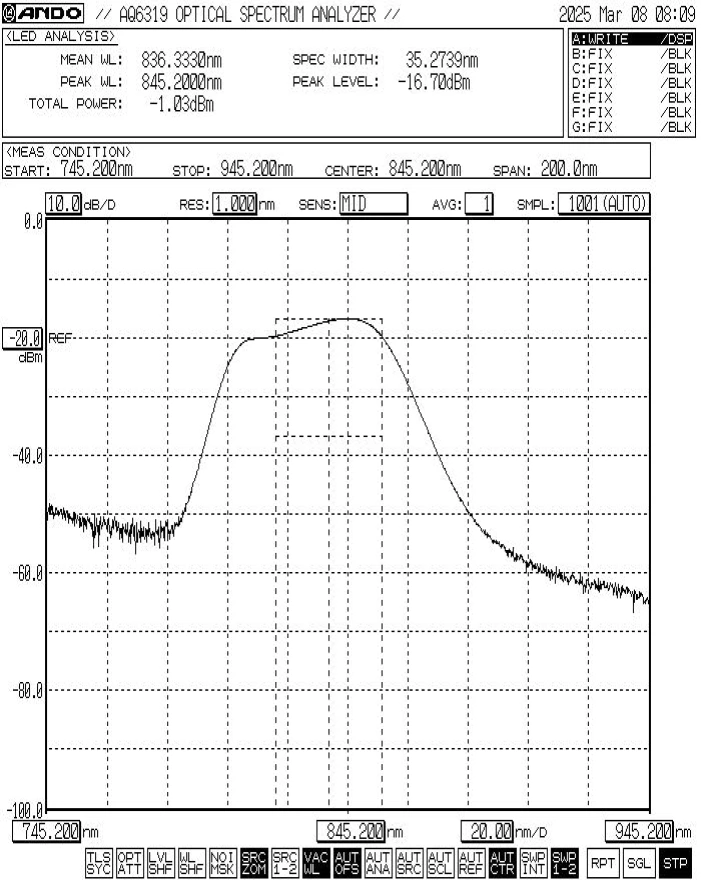

● ठराविक स्पेक्ट्रम: -3dB बँडविड्थ किमान.30nm / Typ.35nm

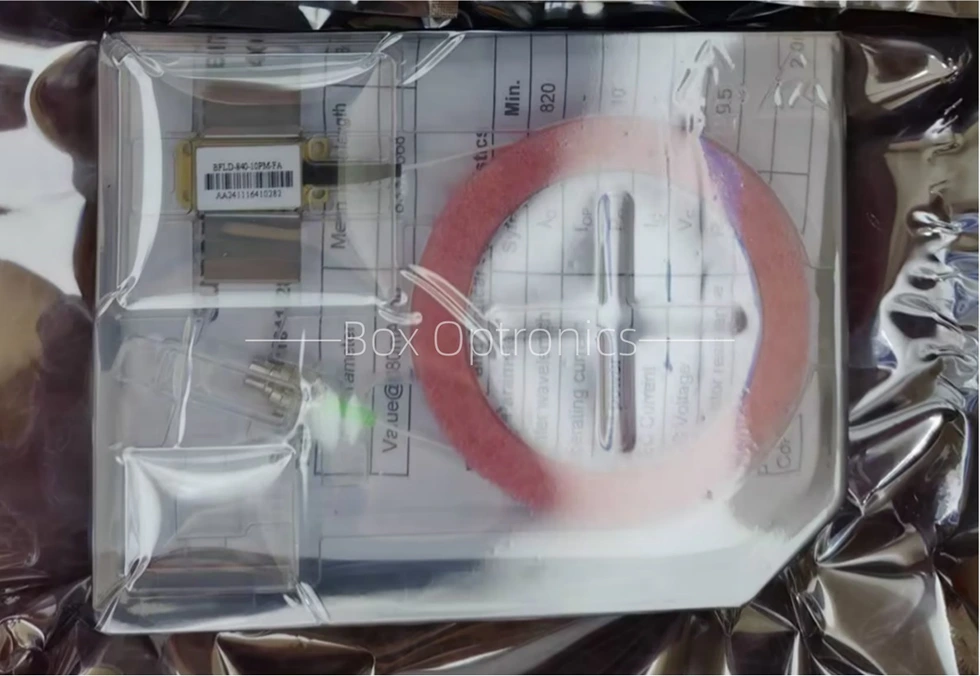

● पॅकिंगचे उदाहरण
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
840nm 10mW 35nm BW SLD डायोड |
1 |
|
2 |
उत्पादन चाचणी अहवाल |
1 |
स्टँडअलोन डिव्हाइस; अंगभूत ड्रायव्हर नाही (बाह्य ड्रायव्हर ऐच्छिक).
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
-3dB बँडविड्थ |
फायबर प्रकार |
कनेक्टर |
|
BFSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
|
SLDDiode |
840: 840nm |
5:5mW 10:10mW 15:15mW 20:20mW |
3:35nm |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
उदा: BFSLD-840-103SM-FA
(ऑर्डर माहिती: 840nm 10mW 35nm BW SLD डायोड, बटरफ्लाय पॅकेज, ठराविक -3dB बँडविड्थ 35nnm, SM फायबरसह, FC/APC कनेक्टर).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, पॅकेजिंग, वाहतूक आणि वापरादरम्यान अँटी-स्टॅटिक संरक्षण उपायांचे कठोर पालन करणे आवश्यक आहे. याव्यतिरिक्त, वीज पुरवठा वाढू नये म्हणून सावधगिरी बाळगणे आवश्यक आहे, कारण असे करण्यात अयशस्वी झाल्यास डिव्हाइसचे कायमचे नुकसान होऊ शकते (उदा. उपकरणांचे योग्य ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक मनगटाचा पट्टा घालणे).
● नाडी प्रवाहांमुळे होणारे नुकसान टाळण्यासाठी उत्पादनाच्या ऑपरेटिंग सर्किटची स्थिरता सत्यापित करा.
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. डिव्हाइसच्या सॉकेटमधून डिव्हाइस घालताना किंवा काढून टाकताना, डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर दबाव आणू नका किंवा ओढू नका. कनेक्टरसह सुसज्ज असलेल्या उपकरणांसाठी, इंस्टॉलेशन किंवा काढताना डिव्हाइस आणि फायबर कनेक्टर दोन्ही एकाच वेळी उचलले गेल्याची खात्री करा.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान 260°C पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. खालील गोष्टींकडे विशेष लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, डिव्हाइस शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या ग्राउंड केलेले असणे आवश्यक आहे.
● डिव्हाइस वापरताना, डेटाशीटमध्ये निर्दिष्ट केलेल्या ऑपरेटिंग व्होल्टेज आणि वर्तमान श्रेणींचे काटेकोरपणे पालन करा. मुख्य पॅरामीटर्स-ज्यामध्ये Ith (थ्रेशोल्ड करंट), Iop max (कमाल ऑपरेटिंग करंट), Vop max (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (सेंटर वेव्हलेंथ) यांचा समावेश आहे- विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात संदर्भित केले जावे. टीप: परिपूर्ण कमाल रेटिंगच्या पलीकडे ऑपरेशनमुळे डिव्हाइसचे कायमचे नुकसान होऊ शकते.
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रोनिक्स राखून ठेवते:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
