1. 1060nm 5mW SLED लेसर डायोडचा परिचय
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
5. पॅकिंगचे उदाहरण
6. ऑर्डरिंग माहिती
7. डेटाशीट
8. कोट आणि देयकाच्या अटी
9. लीड वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

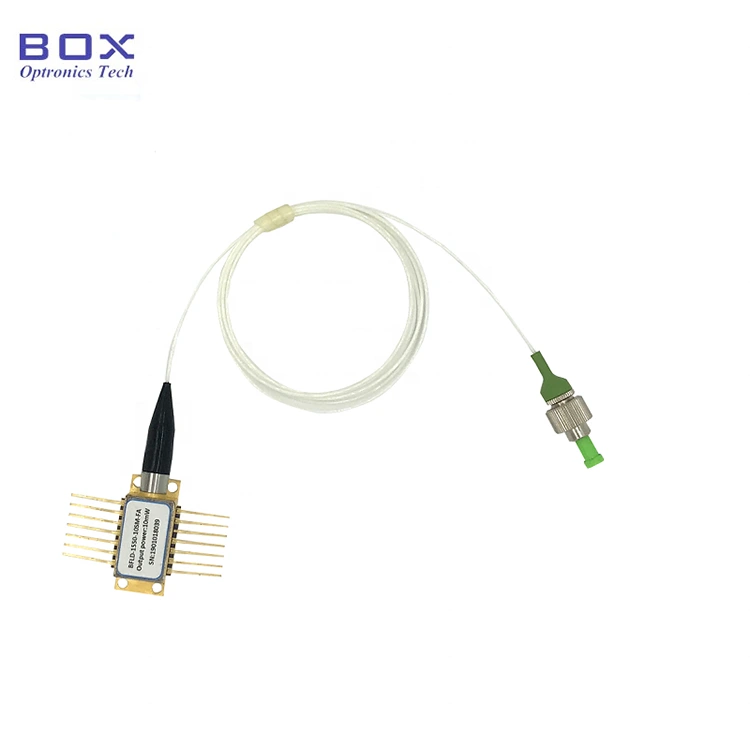

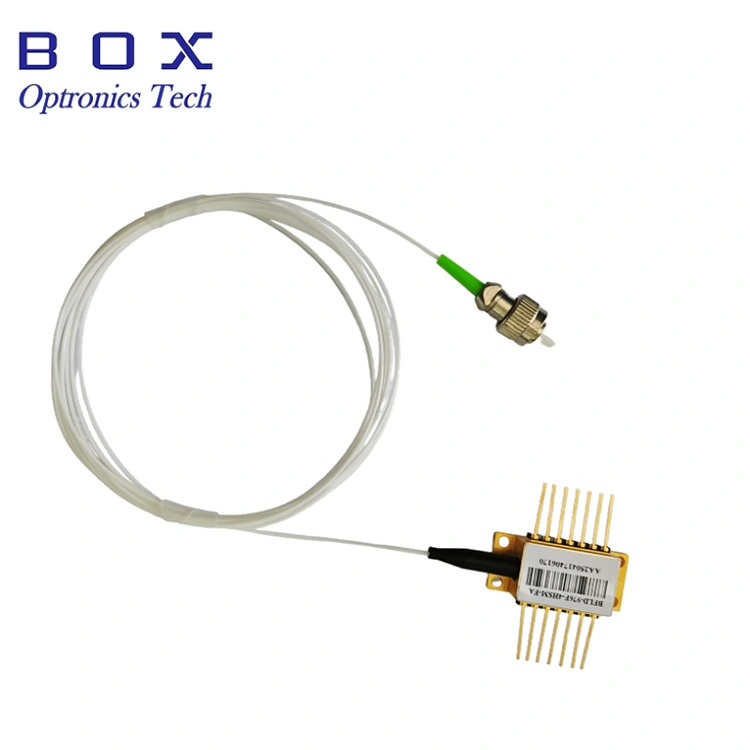

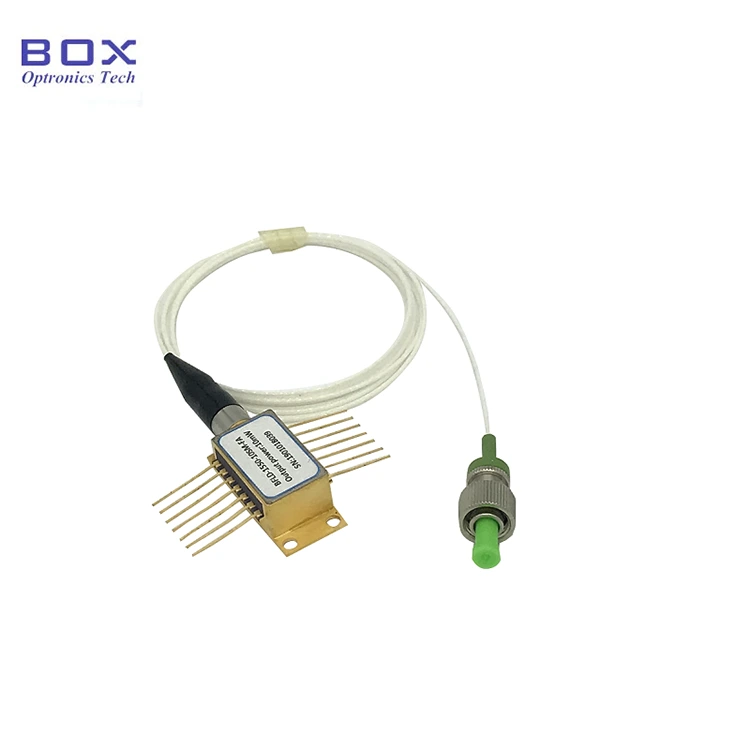

हे 14-पिन बटरफ्लाय पॅकेजसह 1060nm 5mW SLED लेसर डायोड आहे. यात 5mW पर्यंतची आउटपुट पॉवर, 15nm 3dB बँडविड्थ पेक्षा जास्त, आणि स्थिर आणि गुळगुळीत स्पेक्ट्रमसाठी TEC आणि थर्मिस्टर समाकलित करते. ऑप्टिकल कोहेरेन्स टोमोग्राफी (OCT) साठी योग्य. पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान 260°C पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λc |
TL=15～35℃ CW |
1050 |
1060 |
1070 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
PO |
TL=25℃ |
- |
5 |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
TL=25℃ |
- |
50 |
70 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
IOP=200mA(CW) |
- |
- |
1.7 |
V |
|
ऑपरेटिंग वर्तमान |
आयओपी |
- |
- |
200 |
250 |
mA |
|
-3dB स्पेक्ट्रल रुंदी |
Δλ |
- |
15 |
20 |
- |
nm |
|
तरंग गुणांक |
m |
- |
- |
- |
0.2 |
dB |
|
एमपीडी रिव्हर्स व्होल्टेज |
VMPD |
- |
- |
- |
5 |
V |
|
MPD उत्तरदायित्व |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
थर्मिस्टर बीटा मूल्य |
β |
- |
3500 |
3930 |
4100 |
K |
|
थर्मिस्टर करंट |
इथर |
- |
- |
- |
0.2 |
mA |
|
परिवर्तनीय तापमान. चाचणी बदल दर |
ΔPT/POP |
TC: -20~60℃ |
- |
१५% |
- |
- |
|
खोलीचे तापमान. शक्ती बदल दर |
ΔPt/POP |
TLD=25℃, t=30min |
- |
५% |
- |
- |
● SM Hi1060 किंवा PM980 पिगटेल;
● 5mW पर्यंत आउटपुट पॉवर;
● TEC आणि मॉनिटर PD सह 14-पिन BTF पॅकेज.
● फायबर ऑप्टिक जायरोस्कोप;
● फायबर ऑप्टिक सेन्सिंग सिस्टम;
● ऑप्टिकल उपकरणे प्रणाली.

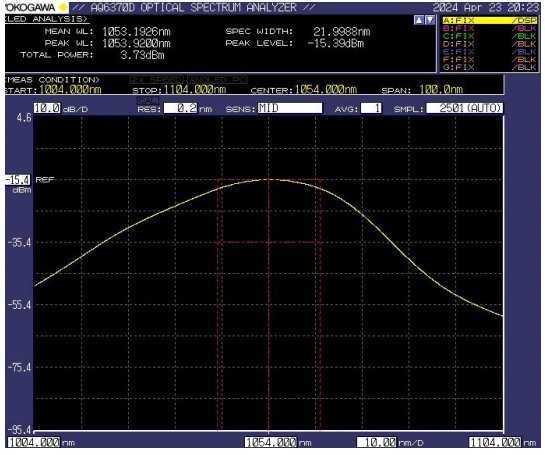

● ठराविक स्पेक्ट्रम: -3dB बँडविड्थ किमान.15nm / Typ.20nm

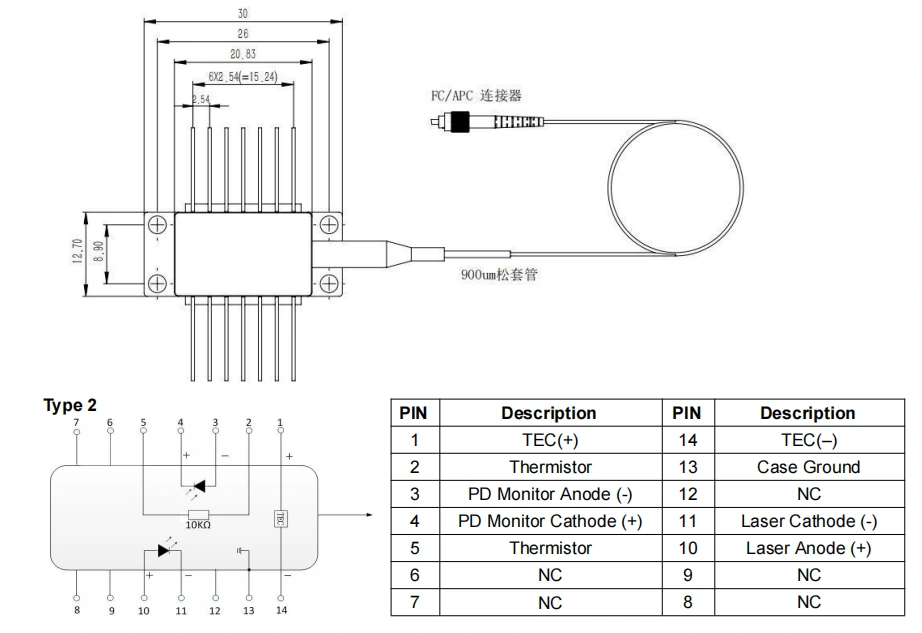

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1060nm 5mW SLED लेसर डायोड

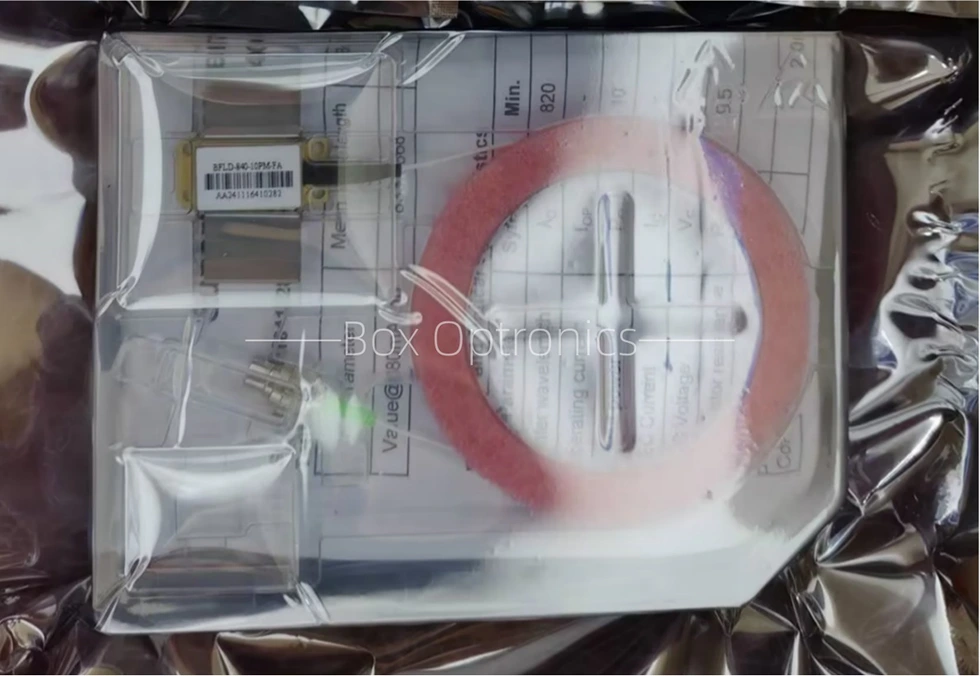

● पॅकिंगचे उदाहरण
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
1060nm 5mW SLED लेसर डायोड |
1 |
|
2 |
उत्पादन चाचणी अहवाल |
1 |
*स्टँडअलोन डिव्हाइस; अंगभूत ड्रायव्हर नाही (बाह्य ड्रायव्हर ऐच्छिक).
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BFSLD |
-XXX |
-XX |
XX |
-XX |
X |
|
SLDDiode |
1060:1060nm |
5:5mW 15:15mW |
SM: Hi1060 PM: PM980
|
FA: FC/APC SA: SC/APC इतर |
NULL: 14PIN प्रकार 2 सानुकूलित (10PIN) |
उदा: BFSLD-1060-5SM-FA
(ऑर्डर माहिती: 1060nm 5mW SLED लेसर डायोड, बटरफ्लाय पॅकेज, SM Hi1060 फायबरसह, FC/APC कनेक्टर).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, पॅकेजिंग, वाहतूक आणि वापरादरम्यान अँटी-स्टॅटिक संरक्षण उपायांचे कठोर पालन करणे आवश्यक आहे. याव्यतिरिक्त, वीज पुरवठा वाढू नये म्हणून सावधगिरी बाळगणे आवश्यक आहे, कारण असे करण्यात अयशस्वी झाल्यास डिव्हाइसचे कायमचे नुकसान होऊ शकते (उदा. उपकरणांचे योग्य ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक मनगटाचा पट्टा घालणे).
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. डिव्हाइसच्या सॉकेटमधून डिव्हाइस घालताना किंवा काढून टाकताना, डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर दबाव आणू नका किंवा ओढू नका. कनेक्टरसह सुसज्ज असलेल्या उपकरणांसाठी, इंस्टॉलेशन किंवा काढताना डिव्हाइस आणि फायबर कनेक्टर दोन्ही एकाच वेळी उचलले गेल्याची खात्री करा.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान 260°C पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. खालील गोष्टींकडे विशेष लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, डिव्हाइस शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या ग्राउंड केलेले असणे आवश्यक आहे.
● पॉवर-अप प्रक्रियेदरम्यान, थेट उच्च प्रवाह कधीही लागू करू नका, कारण यामुळे चिपचे नुकसान होण्याचा धोका असतो. त्याऐवजी, चिपच्या थ्रेशोल्डच्या जवळ असलेल्या वर्तमान स्तरावर डिव्हाइसला पॉवर अप करा आणि नंतर इच्छित पातळीपर्यंत पोहोचेपर्यंत हळूहळू विद्युत प्रवाह लहान वाढीमध्ये वाढवा.
● सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा, आणि नंतर चिप ओव्हरहाटिंग आणि ओव्हरलोड टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा.
● वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रोनिक्स राखून ठेवते:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
