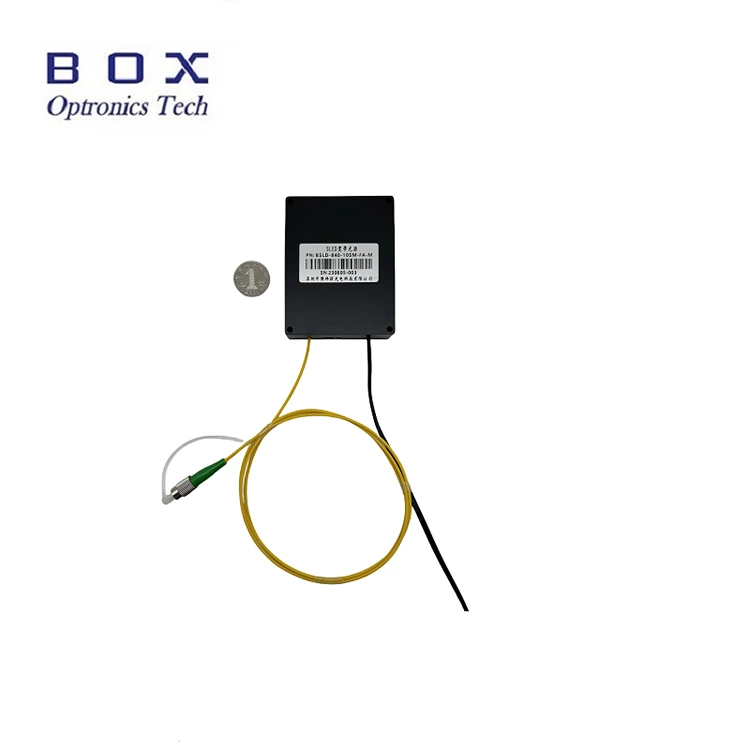

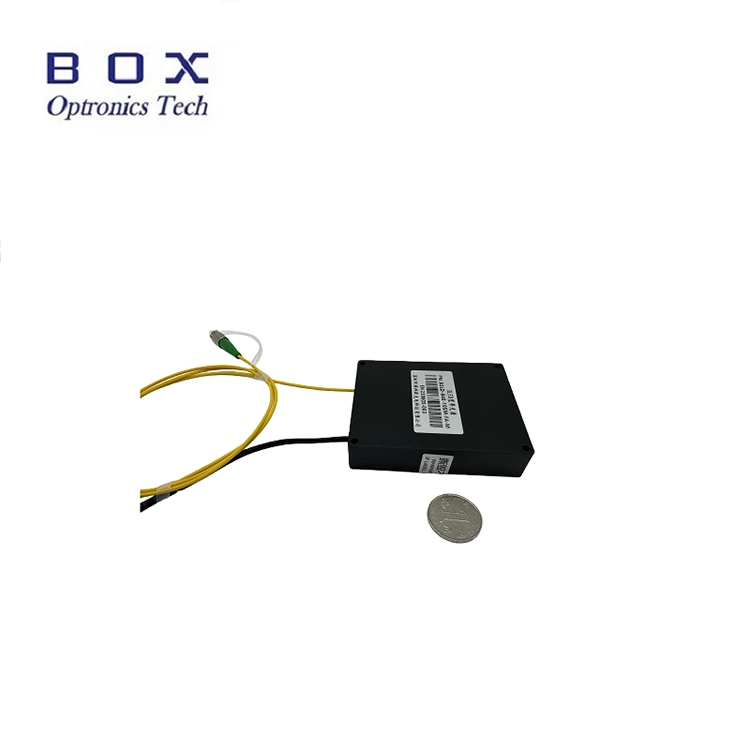

हा 840nm 10mW 40nm SLD ब्रॉडबँड लाइट सोर्स आहे जो सुपरल्युमिनेसेंट डायोड तंत्रज्ञानाचा अवलंब करतो, 10mW पेक्षा जास्त आउटपुट पॉवर, 40nm पेक्षा जास्त -3dB बँडविड्थ, फ्लॅट स्पेक्ट्रम, कमी लहरी आणि उत्कृष्ट दीर्घकालीन स्थिरता.
हे RS-485 कम्युनिकेशन इंटरफेस आणि सिस्टम इंटिग्रेशनसाठी मॉनिटरिंग सॉफ्टवेअरसह टचस्क्रीन बेंचटॉप आणि मॉड्यूलर कॉन्फिगरेशनचे समर्थन करते. फायबर सेन्सिंग आणि वैद्यकीय इमेजिंगसाठी योग्य. एंड-फेस बर्न टाळण्यासाठी कृपया नेहमी पॉवरशिवाय फायबर कनेक्ट/डिस्कनेक्ट करा.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
||
|
ऑपरेटिंग तरंगलांबी |
nm |
840 |
±२० |
||
|
आउटपुट पॉवर |
mW |
मि. 10 |
840nm |
||
|
-3dB बँडविड्थ |
nm |
मि. 40 |
टाइप करा. ४५ |
- |
|
|
अल्पकालीन स्थिरता |
dB |
≤±0.02/15 मि |
|
||
|
दीर्घकालीन स्थिरता |
dB |
≤±0.05/8 तास |
|
||
|
ऑप्टिकल आयसोलेटर |
dB |
शिवाय |
मॉड्यूल |
||
|
पिगटेल फायबर |
- |
Hi780 किंवा PM850 |
FC/APC |
||
|
संप्रेषण इंटरफेस |
- |
टच स्क्रीन/DB9 महिला(RS485) |
बेंचटॉप |
||
|
- |
DB9 महिला(RS485) |
मॉड्यूल |
|||
|
वीज पुरवठा |
- |
AC 110~240V, <30W |
बेंचटॉप |
||
|
- |
5VDC किंवा 12VDC, <15W |
मॉड्यूल |
|||
|
परिमाण |
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
||
|
मिमी |
70(W)×90(D)×18(H) |
मॉड्यूल |
|||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
||
|
ऑपरेटिंग आर्द्रता |
% |
०~७०% |
|
||
कमी वर्णक्रमीय तरंग; l
सपाट स्पेक्ट्रम;
DB9 Female(RS485) सोप्या एकत्रीकरणासाठी संप्रेषण;
सानुकूलित आउटपुट पॉवर आणि फायबर प्रकार.
ऑप्टिकल फायबर सेन्सिंग;
वैद्यकीय इमेजिंग;
ऑप्टिकल कोहेरेन्स टोमोग्राफी (ओसीटी).

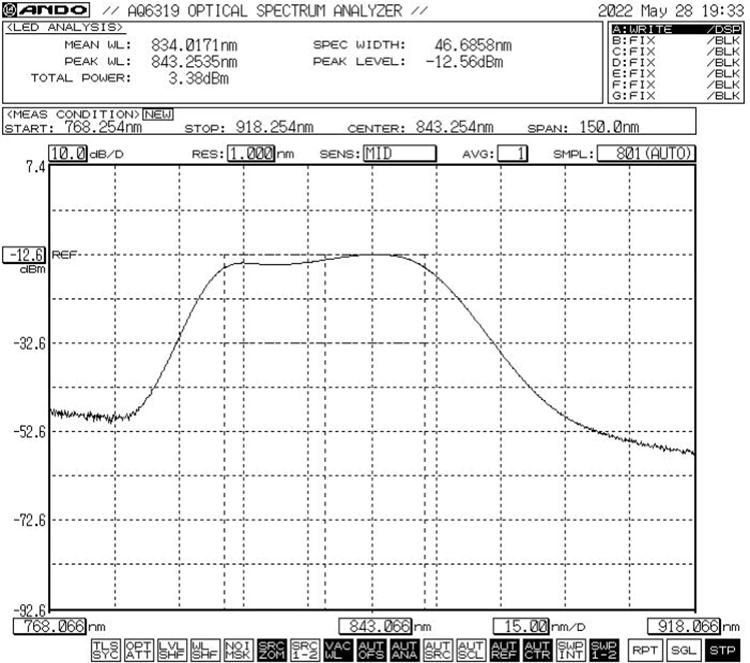

ठराविक स्पेक्ट्रम: -3dB बँडविड्थ किमान.40nm/ Typ.45nm
परिमाण (मिमी)
|
|

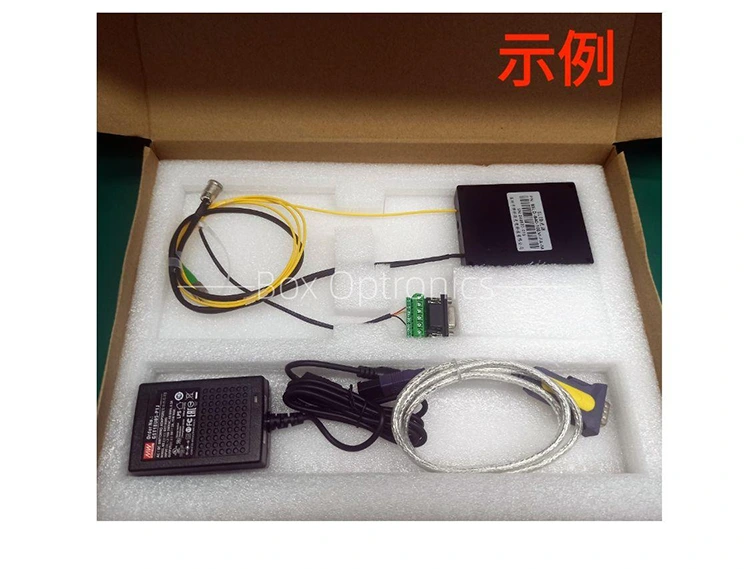

ॲक्सेसरीज |
प्रमाण |
|
1 |
SLED प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
ग्रीन पोर्ट केबल |
1 |
|
4 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
5 |
उत्पादन चाचणी अहवाल |
1 |
पायरी1. अनपॅकिंग: असेंब्लीपूर्वी, एसएलईडी लाईट सोर्स मॉड्यूल, यूएसबी डेटा केबल, ग्रीन पोर्ट केबल, पॉवर ॲडॉप्टर, चाचणी अहवाल इत्यादीसह सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.
पायरी2. वीज पुरवठा: डीसी स्विचिंग पॉवर सप्लाय किंवा त्यांच्या वीज पुरवठ्याच्या गरजा पूर्ण करणाऱ्या नियमित वीज पुरवठ्याशी जोडलेले. फक्त मूळ जुळलेले पॉवर ॲडॉप्टर (DC5V किंवा DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (स्थानिक व्होल्टेज मानकांनुसार पॉवर अडॅप्टर पुरवले जाते.)
पायरी 3. कनेक्टिंग आउटपुट फायबर: फायबर कनेक्टर किंवा फ्लँजवर डस्ट कॅप उघडा, फायबरचा शेवटचा चेहरा तपासा आणि फायबर कनेक्ट करा किंवा फायबरला कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर तपासण्यासाठी डिव्हाइस किंवा पॉवर मीटरला विभाजित करा.
Setp4. होस्ट संगणकाशी कनेक्ट करा: 840nm 10mW 40nm SLD ब्रॉडबँड लाइट स्त्रोत आणि संगणक कनेक्ट करण्यासाठी ग्रीन पोर्ट केबल आणि USB-RS485 DB9 डेटा केबल वापरा; USB-RS485 सिरीयल पोर्ट डेटा केबल ओळखण्यासाठी संगणकाने प्रथम समर्पित सिरीयल पोर्ट ड्राइव्हर स्थापित करणे आवश्यक आहे, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या कनेक्ट आणि संप्रेषण केले जाऊ शकत नाही. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.

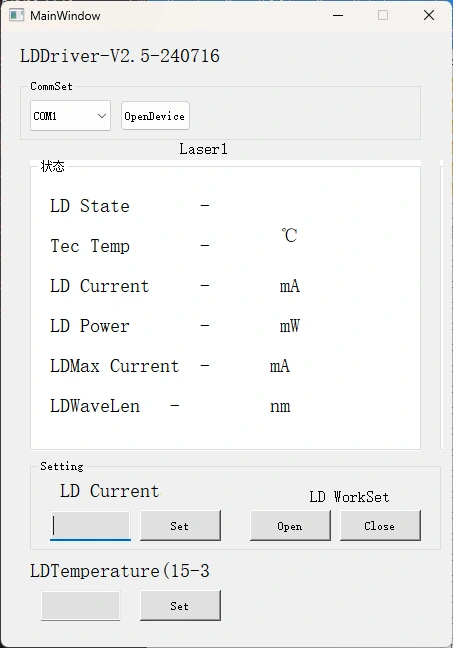

पायरी 5. कंट्रोल सॉफ्टवेअर: बॉक्स ऑप्ट्रोनिक्स 840nm 10mW 40nm SLD ब्रॉडबँड लाइट सोर्सचे LD करंट आणि LD तापमान नियंत्रित करण्यासाठी सीरियल कमांड किंवा PC सॉफ्टवेअर पुरवते. योग्य पोर्ट निवडा, वर्तमान आणि तापमान सेट करा, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, सुरुवातीच्या ऑपरेशनमध्ये ड्राइव्ह करंट हळू हळू वाढवा. ताबडतोब पूर्ण प्रवाह लागू करू नका.)
पायरी 6. वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीज पुरवठा बंद करा आणि फायबर कनेक्शन डिस्कनेक्ट करा.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
-3dB बँडविड्थ |
फायबर प्रकार |
परिमाण |
व्होल्टेज |
|
बीएसएलडी |
-XXX |
-XX |
-XX |
XX |
-एक्स |
(X) |
|
SLD प्रकाशस्त्रोत |
840:840nm |
10:10mW |
4:40nm |
SM:Hi780 PM:PM850 |
एम: मॉड्यूल ब:बेंचटॉप |
डीफॉल्ट: 5VDC H:12VDC |
उदा: BSLD-840-104SM-FA-M
(ऑर्डर माहिती: 840nm 10mW 40nm SLD ब्रॉडबँड लाइट सोर्स, SM Hi780 फायबरसह, FC/APC कनेक्टर, मॉड्यूल पॅकेज, 5VDC पॉवर सप्लाय).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
(३) इतर
देय अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादन: 10 कार्य दिवस. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय रसद: 3-5 कार्य दिवस.
फायबर ऑप्टिक कनेक्टर आउटपुटच्या टोकांवर वारंवार घालण्याची किंवा काढून टाकण्याची शिफारस केली जात नाही, ज्यामुळे धूळ दूषित होऊ शकते—ज्यामुळे इन्सर्शनचे नुकसान वाढू शकते—किंवा फायबर कनेक्टरच्या शेवटचे चेहरे बर्न होऊ शकतात.
फायबर कनेक्टर लिंट-फ्री वाइपने स्वच्छ करा आणि कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टरसह तपासा. एंड-फेस बर्न टाळण्यासाठी नेहमी पॉवरशिवाय फायबर कनेक्ट/डिस्कनेक्ट करा. फायबर ऑप्टिक कनेक्टर धूळ टोपींनी झाकलेले असणे आवश्यक आहे.
आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; कोरड्या जागी साठवा.
वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
मोफत वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:
(१) नैसर्गिक घटक (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान.
(२) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(३) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(४) अनधिकृत पृथक्करण, बदल किंवा दुरुस्ती.
(५) घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(६) वाहतुकीदरम्यान नुकसान किंवा तोटा.
