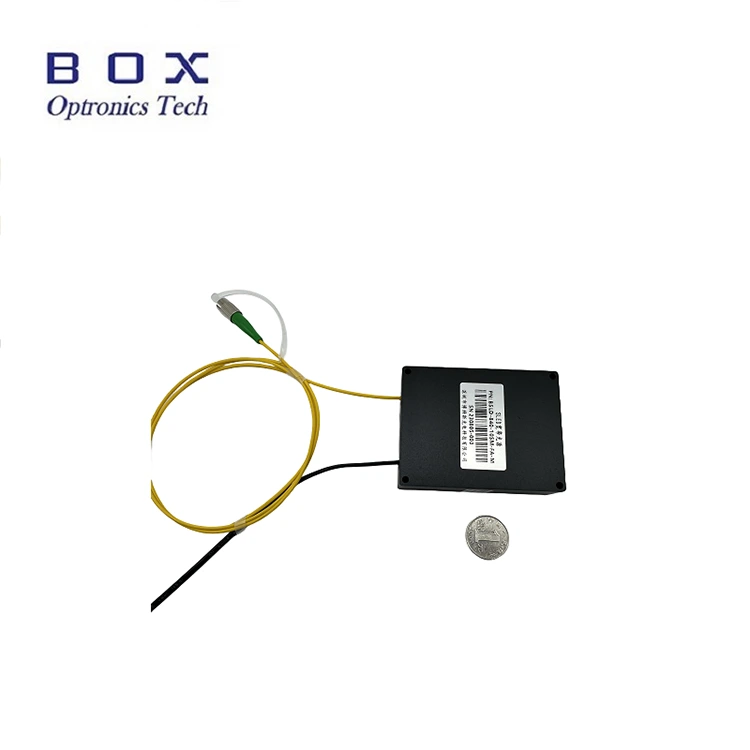

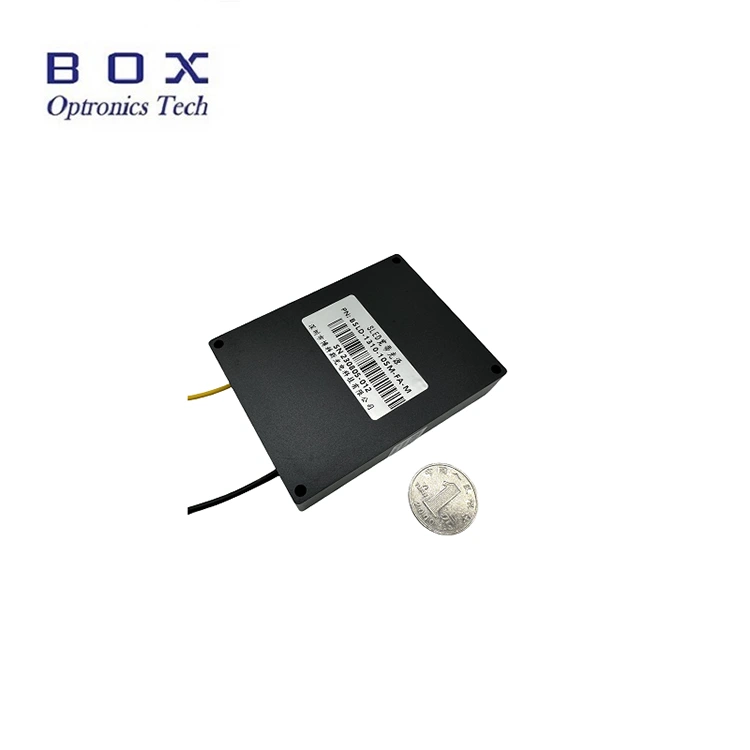

हा 1060nm 1064nm SLD लाइट सोर्स आहे जो सुपरल्युमिनेसेंट डायोड तंत्रज्ञानाचा अवलंब करतो, आउटपुट पॉवर 5mW आणि 15mW पर्यायी, -3dB बँडविड्थ 15nm पेक्षा जास्त, फ्लॅट स्पेक्ट्रम, कमी लहरी आणि उत्कृष्ट दीर्घकालीन स्थिरता. हे RS485 कम्युनिकेशन इंटरफेस आणि सिस्टम इंटिग्रेशनसाठी मॉनिटरिंग सॉफ्टवेअरसह बेंचटॉप आणि मॉड्यूलर कॉन्फिगरेशनला समर्थन देते. फायबर सेन्सिंग आणि वैद्यकीय इमेजिंगसाठी योग्य. कृपया रेट केलेल्या व्होल्टेजसह वापरा, तापमान आणि आर्द्रता नियंत्रित करा, चांगले उष्णतेचा अपव्यय सुनिश्चित करा, आउटपुट ओव्हरलोड आणि दूषितता टाळा.
|
पॅरामीटर्स |
युनिट |
मूल्य |
नोंद |
|
|
ऑपरेटिंग तरंगलांबी |
nm |
1060 |
±२० |
|
|
आउटपुट पॉवर |
mW |
>५ |
>१५ |
सानुकूल करण्यायोग्य |
|
-3dB बँडविड्थ |
nm |
>१५ |
>१५ |
|
|
अल्पकालीन स्थिरता |
dB |
≤±0.02/15 मि |
|
|
|
दीर्घकालीन स्थिरता |
dB |
≤±0.05/8 तास |
|
|
|
ऑप्टिकल आयसोलेटर |
dB |
- |
ऐच्छिक |
|
|
फायबर कनेक्टर |
- |
FC/APC |
सानुकूलित |
|
|
फायबर प्रकार |
- |
Hi780 किंवा PM850 |
|
|
|
डिमेन्शन |
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
|
|
डिमेन्शन |
मिमी |
70(W)×90(D)×18(H) |
मॉड्यूल |
|
|
वीज पुरवठा |
V |
AC 110~240V |
बेंचटॉप |
|
|
वीज पुरवठा |
V |
DC 5V/4A |
मॉड्यूल |
|
|
संप्रेषण इंटरफेस |
- |
DB9 महिला(RS485) |
मॉड्यूल |
|
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|
|
स्टोरेज तापमान |
℃ |
-40 ~ +85 |
|
|
● कमी वर्णक्रमीय तरंग;
● सपाट स्पेक्ट्रम;
● DB9 स्त्री(RS485) संप्रेषण सुलभ एकीकरणासाठी.
● ऑप्टिकल फायबर सेन्सिंग;
● वैद्यकीय इमेजिंग;
● फायबर-ऑप्टिक जायरोस्कोप (FOG).

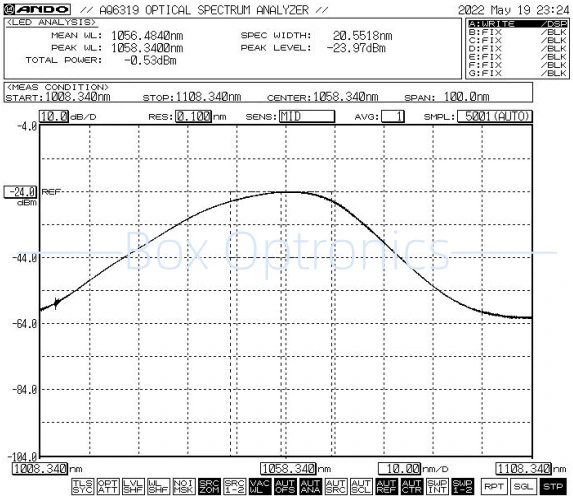

● ठराविक स्पेक्ट्रम: -3dB बँडविड्थ किमान.15nm / Typ.20nm

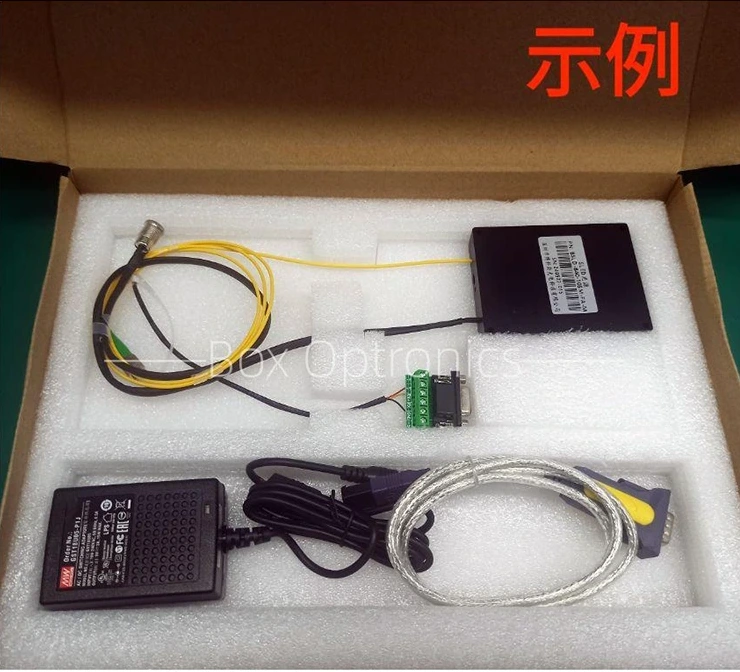

● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
SLED प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
ग्रीन पोर्ट केबल |
1 |
|
4 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
5 |
उत्पादन चाचणी अहवाल |
1 |
पायरी1.अनपॅकिंग: असेंब्लीपूर्वी, एसएलईडी लाईट सोर्स मॉड्यूल, यूएसबी डेटा केबल, ग्रीन पोर्ट केबल, पॉवर ॲडॉप्टर, चाचणी अहवाल इत्यादीसह सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.
पायरी2.वीज पुरवठा: डीसी स्विचिंग पॉवर सप्लाय किंवा त्यांच्या वीज पुरवठ्याच्या गरजा पूर्ण करणाऱ्या नियमित वीज पुरवठ्याशी जोडलेले. फक्त मूळ जुळलेले पॉवर ॲडॉप्टर (DC5V किंवा DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (स्थानिक व्होल्टेज मानकांनुसार पॉवर अडॅप्टर पुरवले जाते.)
पायरी 3.कनेक्टिंग आउटपुट फायबर: फायबर कनेक्टर किंवा फ्लँजवर डस्ट कॅप उघडा, फायबरचा शेवटचा चेहरा तपासा आणि फायबर कनेक्ट करा किंवा फायबरला कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर तपासण्यासाठी डिव्हाइस किंवा पॉवर मीटरला विभाजित करा.
Setp4.होस्ट संगणकाशी कनेक्ट करा: 1060nm 1064nm SLD प्रकाश स्रोत आणि संगणक कनेक्ट करण्यासाठी ग्रीन पोर्ट केबल आणि USB-RS485 DB9 डेटा केबल वापरा; USB-RS485 सिरीयल पोर्ट डेटा केबल ओळखण्यासाठी संगणकाने प्रथम समर्पित सिरीयल पोर्ट ड्राइव्हर स्थापित करणे आवश्यक आहे, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या कनेक्ट आणि संप्रेषण केले जाऊ शकत नाही. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.

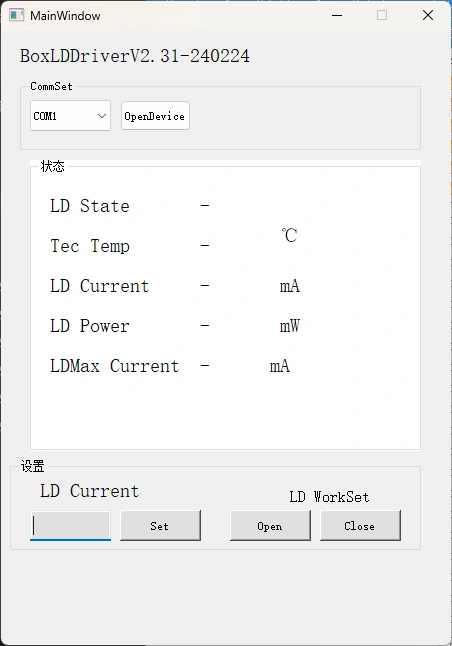

पायरी 5.नियंत्रण सॉफ्टवेअर: बॉक्स ऑप्ट्रॉनिक्स 1060nm 1064nm SLD प्रकाश स्रोताचे LD करंट आणि LD तापमान नियंत्रित करण्यासाठी सीरियल कमांड किंवा PC सॉफ्टवेअर पुरवते. योग्य पोर्ट निवडा, वर्तमान आणि तापमान सेट करा, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, सुरुवातीच्या ऑपरेशनमध्ये ड्राइव्ह करंट हळू हळू वाढवा. ताबडतोब पूर्ण प्रवाह लागू करू नका.)
पायरी 6.वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीज पुरवठा बंद करा आणि फायबर कनेक्शन डिस्कनेक्ट करा.
|
SLD स्रोत |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
परिमाण |
|
बीएसएलडी |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
SLD प्रकाशस्त्रोत |
1060:1060nm |
5:5mW 15:15mW |
SM: Hi1060 PM:PM980 |
FA:FC/APC SA:SC/APC इतर |
एम: मॉड्यूल ब:बेंचटॉप |
उदा: BSLD-1060-5SM-FA-M
(ऑर्डर माहिती: 1060nm 1064nm SLD लाइट सोर्स, 5mW आउटपुट पॉवर, SM Hi1060 फायबरसह, FC/APC कनेक्टर, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● धूळ दूषित होण्यापासून रोखण्यासाठी फायबर ऑप्टिक कनेक्टर इनपुट आणि आउटपुट दोन्ही टोकांवर वारंवार घालण्याची किंवा काढून टाकण्याची शिफारस केली जात नाही—ज्यामुळे इन्सर्शनचे नुकसान वाढू शकते—किंवा फायबर कनेक्टरच्या शेवटचे चेहरे बर्न होऊ शकतात.
● फायबर कनेक्टर लिंट-फ्री वाइपने स्वच्छ करा आणि कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टरसह तपासा. एंड-फेस बर्न टाळण्यासाठी नेहमी पॉवरशिवाय फायबर कनेक्ट/डिस्कनेक्ट करा. फायबर ऑप्टिक कनेक्टर धूळ टोपींनी झाकलेले असणे आवश्यक आहे.
● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; कोरड्या जागी साठवा.
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रोनिक्स राखून ठेवते:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
