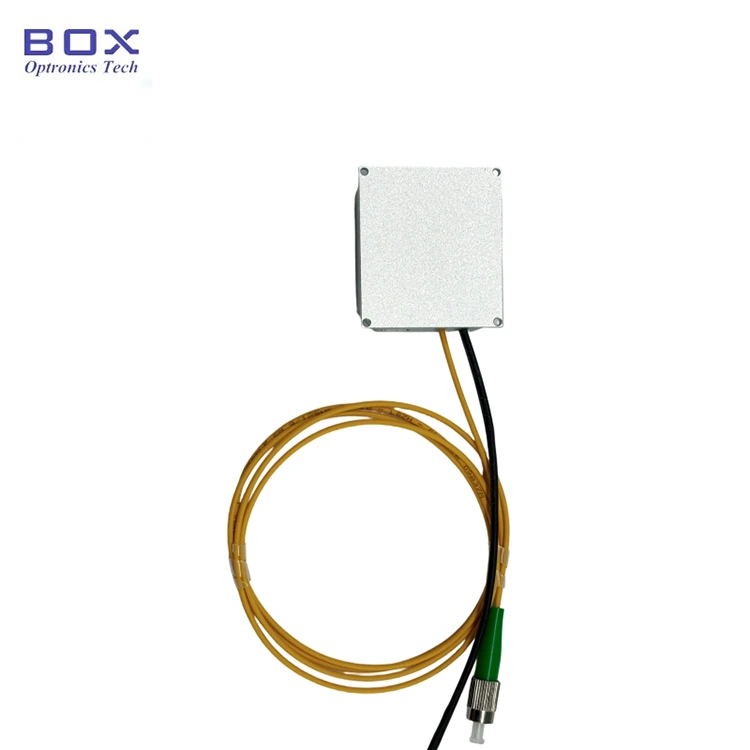

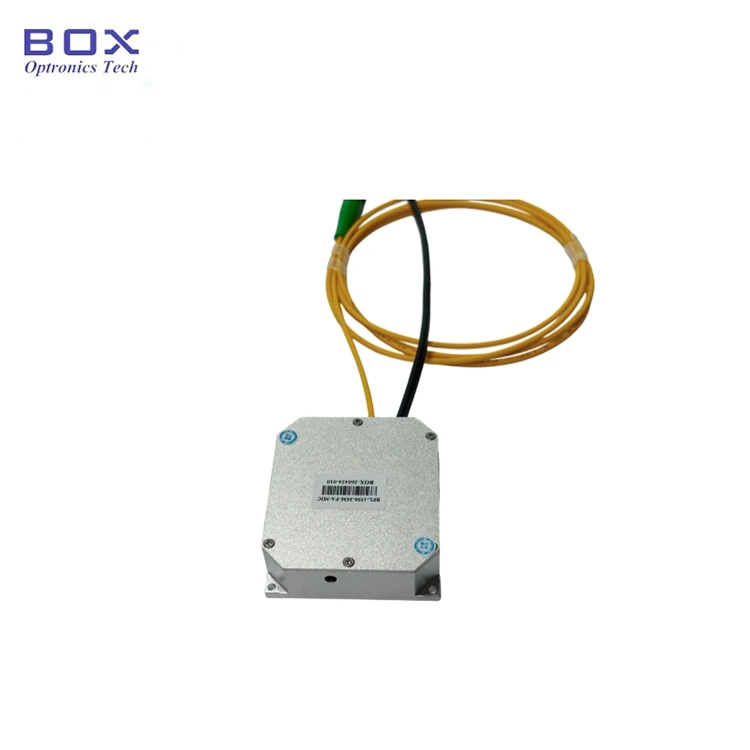

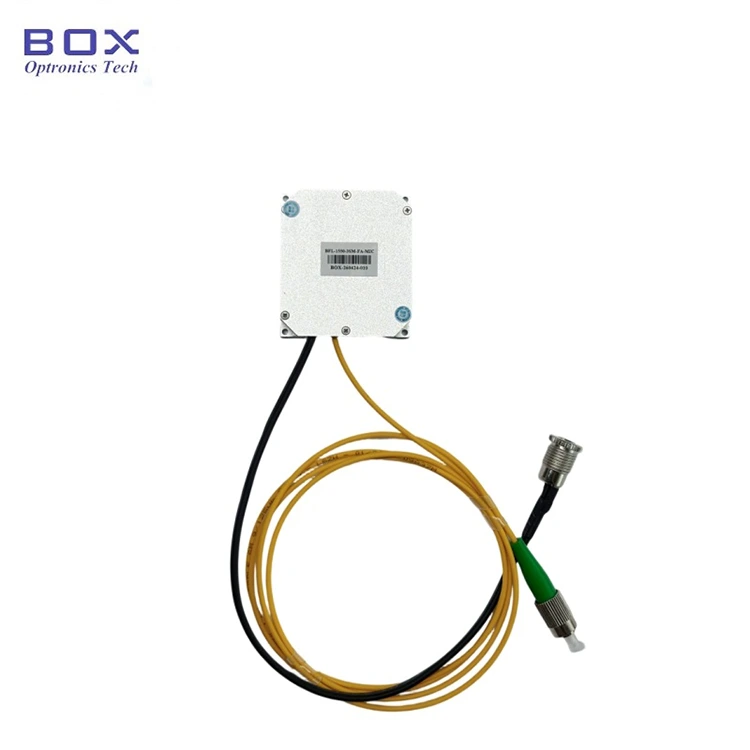

हे 1550nm SLD ब्रॉडबँड लाइट सोर्स मायक्रो-मॉड्युल आहे जे सुपरल्युमिनेसेंट डायोड तंत्रज्ञानाचा अवलंब करते, आउटपुट पॉवर 3mW आणि 10mW पर्यायी, -3dB बँडविड्थ 30nm पेक्षा जास्त, फ्लॅट स्पेक्ट्रम, कमी लहरी आणि उत्कृष्ट दीर्घकालीन स्थिरता. एसएम फायबर आणि पीएम फायबर उपलब्ध आहेत. हे सिस्टम इंटिग्रेशनसाठी RS485 कम्युनिकेशन इंटरफेस आणि मॉनिटरिंग सॉफ्टवेअरला समर्थन देते. कॉम्पॅक्ट डायमेंशन फक्त 46.6x51.6x15mm आहे.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
|
|
ऑपरेटिंग तरंगलांबी |
nm |
1550 |
±२० |
|
|
आउटपुट पॉवर |
mW |
>3 |
>१० |
|
|
-3dB बँडविड्थ |
nm |
>३० |
|
|
|
अल्पकालीन स्थिरता |
dB |
≤±0.02/15 मि |
|
|
|
दीर्घकालीन स्थिरता |
dB |
≤±0.05/8 तास |
|
|
|
ऑप्टिकल आयसोलेटर |
dB |
शिवाय |
मॉड्यूल |
|
|
पिगटेल फायबर |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
संप्रेषण इंटरफेस |
- |
DB9 महिला(RS485) |
मॉड्यूल |
|
|
वीज पुरवठा |
- |
5VDC, <15W |
मॉड्यूल |
|
|
परिमाण |
मिमी |
46.6(W)×51.6(D)×15(H) |
मॉड्यूल |
|
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|
|
ऑपरेटिंग आर्द्रता |
% |
०~७०% |
|
|
● लहान आकार; l
● विस्तृत स्पेक्ट्रम;
● कमी वर्णक्रमीय तरंग;
● सुलभ एकत्रीकरणासाठी DB9 महिला(RS485) संप्रेषण.
● ऑप्टिकलकोहेरेन्स टोमोग्राफी (ओसीटी);
● वैद्यकीय इमेजिंग;
● फायबर ऑप्टिकगायरोस्कोप (FOG).

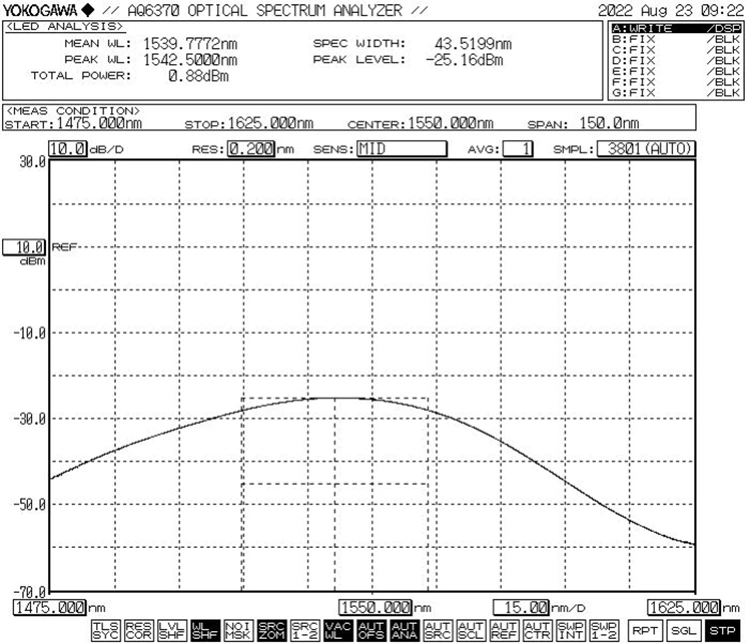

● ठराविक स्पेक्ट्रम: -3dB बँडविड्थ Min.30nm

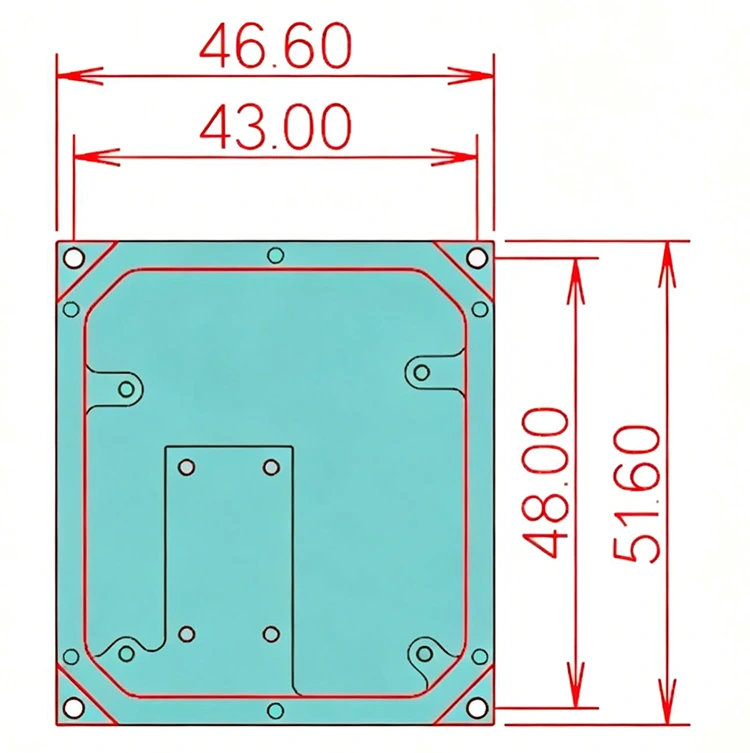

● आकारमान(मिमी): 46.6(W)×51.6(D)×15(H)
पायरी1. अनपॅकिंग: असेंब्लीपूर्वी, सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.
पायरी2. वीज पुरवठा: डीसी स्विचिंग पॉवर सप्लाय किंवा त्यांच्या वीज पुरवठ्याच्या गरजा पूर्ण करणाऱ्या नियमित वीज पुरवठ्याशी जोडलेले. फक्त मूळ जुळलेले पॉवर ॲडॉप्टर (DC5V किंवा DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (स्थानिक व्होल्टेज मानकांनुसार पॉवर अडॅप्टर पुरवले जाते.)
पायरी 3. कनेक्टिंग आउटपुट फायबर: फायबर कनेक्टर किंवा फ्लँजवर डस्ट कॅप उघडा, फायबरचा शेवटचा चेहरा तपासा आणि फायबर कनेक्ट करा किंवा फायबरला कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर तपासण्यासाठी डिव्हाइस किंवा पॉवर मीटरला विभाजित करा.
Setp4. होस्ट संगणकाशी कनेक्ट करा: 1550nm SLD ब्रॉडबँड लाइट सोर्स मायक्रो-मॉड्यूल आणि संगणक कनेक्ट करण्यासाठी ग्रीन पोर्ट केबल आणि USB-RS485 DB9 डेटा केबल वापरा; USB-RS485 सिरीयल पोर्ट डेटा केबल ओळखण्यासाठी संगणकाने प्रथम समर्पित सिरीयल पोर्ट ड्राइव्हर स्थापित करणे आवश्यक आहे, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या कनेक्ट आणि संप्रेषण केले जाऊ शकत नाही. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.
पायरी 5. कंट्रोल सॉफ्टवेअर: बॉक्स ऑप्ट्रॉनिक्स 1550nm SLD ब्रॉडबँड लाइट सोर्स मायक्रो-मॉड्यूलचे LD करंट आणि LD तापमान नियंत्रित करण्यासाठी सीरियल कमांड किंवा PC सॉफ्टवेअर पुरवते. योग्य पोर्ट निवडा, वर्तमान आणि तापमान सेट करा, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, सुरुवातीच्या ऑपरेशनमध्ये ड्राइव्ह करंट हळू हळू वाढवा. ताबडतोब पूर्ण प्रवाह लागू करू नका.)
पायरी 6. वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीज पुरवठा बंद करा आणि फायबर कनेक्शन डिस्कनेक्ट करा.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
परिमाण |
|
बीएसएलडी |
-XXX |
-XX |
XX |
-XX |
-एक्स |
|
SLD प्रकाशस्त्रोत |
1550:1550nm |
03:03mW 10:10mW |
SM:SMF-28e PM:PM1550 |
FA:FC/APC इतर |
MIC: मायक्रो-मॉड्युल |
उदा: BSLD-1550-10SM-FA-MIC
(ऑर्डर माहिती: 1550nm SLD ब्रॉडबँड लाइट सोर्स मायक्रो-मॉड्यूल, 10mW आउटपुट पॉवर, SMF-28e फायबरसह, FC/APC कनेक्टर).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादन: 10-15 कामाचे दिवस. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय रसद: 3-5 कार्य दिवस.
● फायबर कनेक्टर लिंट-फ्री वाइपने स्वच्छ करा आणि कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टरसह तपासा. एंड-फेस बर्न टाळण्यासाठी नेहमी पॉवरशिवाय फायबर कनेक्ट/डिस्कनेक्ट करा. फायबर ऑप्टिक कनेक्टर धूळ टोपींनी झाकलेले असणे आवश्यक आहे.
● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; कोरड्या जागी साठवा.

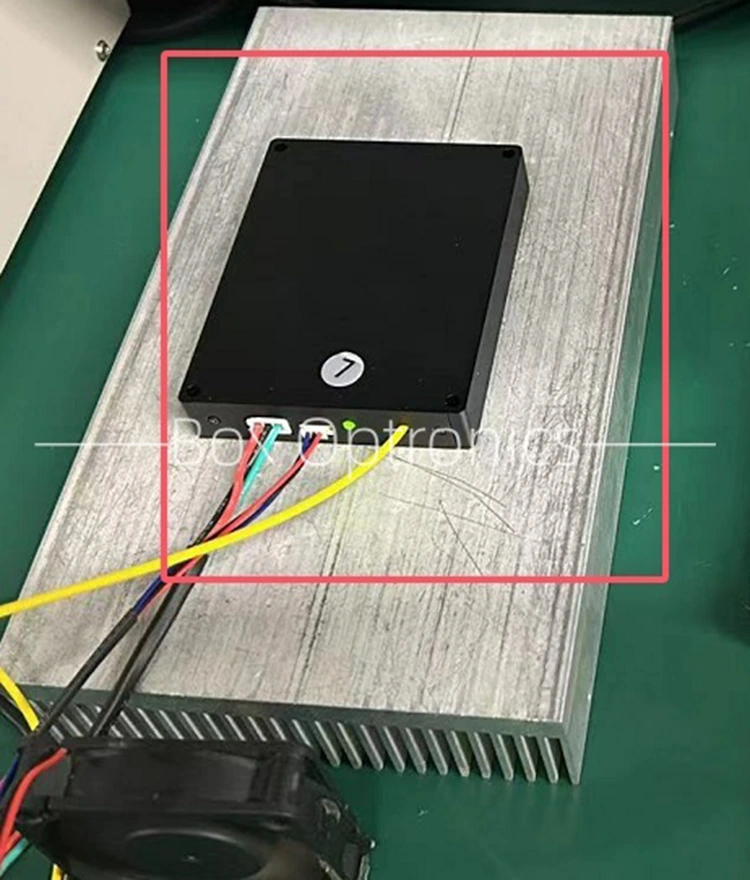

● दीर्घकाळ वापरताना, ते हीट सिंकवर ठेवा.
● वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:
(१) नैसर्गिक घटक (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान.
(२) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(३) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(४) अनधिकृत पृथक्करण, बदल किंवा दुरुस्ती.
(५) घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(६) वाहतुकीदरम्यान नुकसान किंवा तोटा.
