हा 14PIN सह 760nm समर्पित DFB लेसर आहे मानक बटरफ्लाय पॅकेज, केंद्रीय तरंगलांबी 760nm, तरंगलांबी सहिष्णुता +/-1nm, आणि ठराविक आउटपुट पॉवर 10mW. अंगभूत TEC, थर्मिस्टर आणि मॉनिटर दीर्घकालीन स्थिर ऑपरेशनसाठी उत्कृष्ट तरंगलांबी स्थिरतेसह पीडी. आहे प्रामुख्याने ऑक्सिजन शोधण्यासाठी वापरले जाते. पिन व्याख्येनुसार काटेकोरपणे वायर, TEC नियंत्रणाखाली, आणि कार्यप्रदर्शन सुनिश्चित करण्यासाठी अत्यधिक फायबर वाकणे आणि सेवा जीवन.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λC |
CW, 25℃, IOP=50mA |
759 |
760 |
761 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
एसएम फायबर |
10 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃, IOP=50mA |
- |
20 |
30 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
CW |
- |
- |
50 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃, IOP=50mA |
- |
2.0 |
2.3 |
V |
|
साइड मोड सप्रेशन प्रमाण |
SMSR |
- |
30 |
- |
- |
dB |
|
वर्णपट रुंदी (-20dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
उतार कार्यक्षमता |
η |
- |
- |
0.4 |
- |
mW/mA |
|
वर्तमान निरीक्षण करा |
IMON |
VR =5V, IOP=50mA |
- |
- |
1250 |
μA |
|
MPD गडद प्रवाह |
आयडी |
VR=5V |
- |
- |
200 |
nA |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
TEC ऑपरेशन तापमान |
टॉप |
IOP=50mA |
15 |
- |
40 |
℃ |
● मल्टी-क्वांटम विहीर (MQW) वितरित अभिप्राय (DFB) लेसर;
● अंगभूत टीईसी आणि ऑप्टिकल आयसोलेटर;
● उच्च स्थिरता आणि कमी आवाज;
● 14-पिन उद्योग मानक बटरफ्लाय पॅकेज.
● ऑक्सिजन एकाग्रता शोध आणि विश्लेषण.
● गॅस सेन्सिंग डिटेक्टर.
● वैज्ञानिक संशोधन आणि स्पेक्ट्रल विश्लेषण.

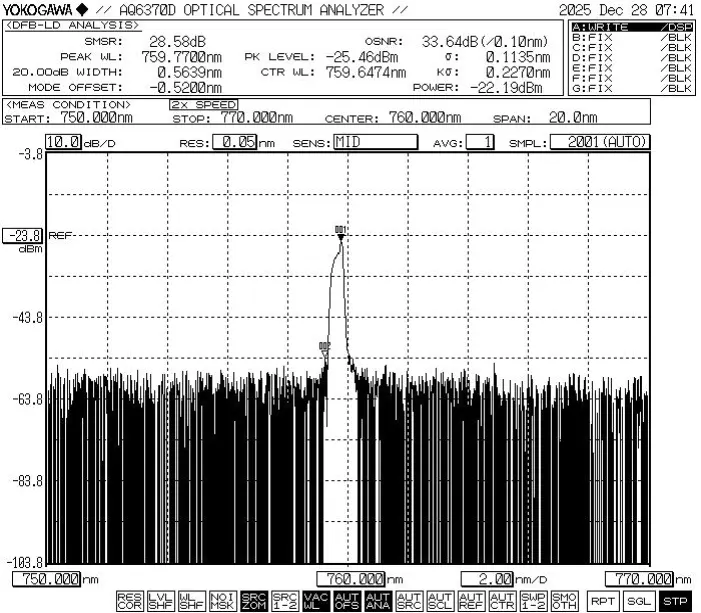

● ठराविक स्पेक्ट्रम: 760nm, +/-1nm WL सहिष्णुता.

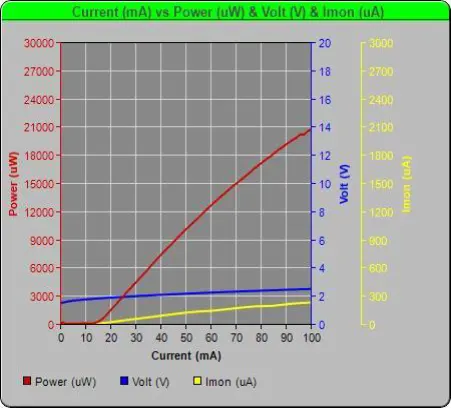

● PIV-760nm 10mW DFB बटरफ्लाय लेसर डायोड

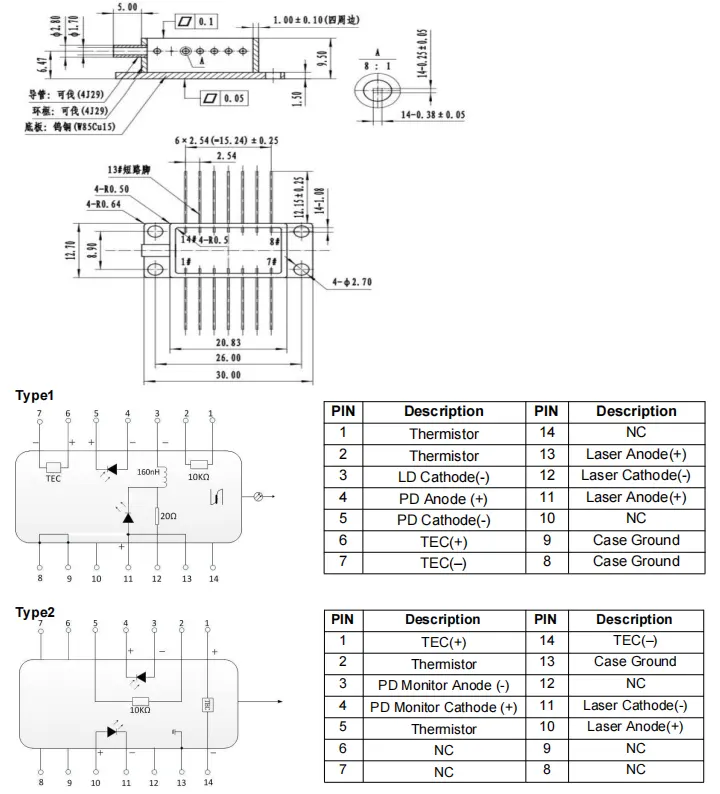

● पॅकेज ड्रॉइंग आणि पिन-आउट
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-डीएक्सएक्सएक्स |
-XX |
XX |
-XX |
X |
|
डीएफबी लेसर डायोड |
D760: 760nm |
10:10mW |
SM:780-HP PM: PM780
|
FA: FC/APC इतर |
1: प्रकार 1 2:प्रकार 2 |
उदा: BFLD-D760-10SM-FA2
(ऑर्डर माहिती: 760nm 10mW DFB बटरफ्लाय लेसर डायोड, SM सह फायबर, FC/APC कनेक्टर, type2 पिन-आउट).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: ऑपरेशन परिपूर्ण कमाल रेटिंगच्या पलीकडे डिव्हाइसला कायमचे नुकसान होऊ शकते.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
