१. 1651nm चा परिचय DFB फायबर कपल्ड लेसर डायोड
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
५. उत्पादन तपशील
6. ऑर्डर माहिती
७. डेटाशीट
8. कोट आणि देय अटी
९. आघाडी वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

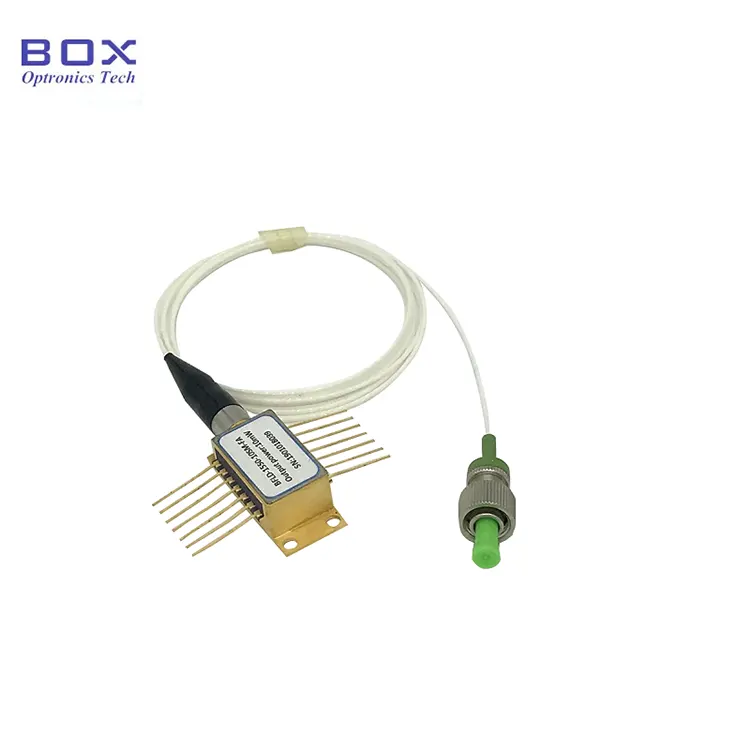

हा एक 1651nm DFB फायबर-कपल्ड लेसर डायोड आहे मल्टी-क्वांटम वेल DFB चिप आणि 14-पिन बटरफ्लाय पॅकेज. हे TEC समाकलित करते तापमान नियंत्रण आणि थर्मिस्टर, सिंगल-मोड/ ध्रुवीकरण-देखभाल समर्थन करते फायबर आउटपुट, 10mW च्या ठराविक आउटपुट पॉवरसह आणि मध्यभागी तरंगलांबी 1651nm फायबर कम्युनिकेशन, फायबर सेन्सिंग, ऑप्टिकल उपकरणांसाठी योग्य, आणि समर्पित प्रकाश स्रोत प्रणाली, ऑपरेट करणे सोपे आणि अत्यंत विश्वासार्ह आहे. कृपया ड्राइव्ह करंट, व्होल्टेज आणि सोल्डरिंग तापमान काटेकोरपणे नियंत्रित करा, ESD संरक्षण प्रदान करा आणि परिपूर्ण कमाल रेटिंग ओलांडणे टाळा.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λC |
CW, 25℃ |
1650 |
1651 |
1652 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
— |
10 |
— |
— |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
— |
8 |
15 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
CW |
— |
— |
90 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
साइड मोड सप्रेशन प्रमाण |
SMSR |
— |
35 |
40 |
— |
dB |
|
ऑप्टिकल अलगाव |
आयएसओ |
25℃ |
35 |
— |
— |
dB |
|
वर्णपट रुंदी (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
ध्रुवीकरण विलोपन प्रमाण |
ईआर |
पीएम फायबर |
18 |
— |
— |
dB |
|
तरंगलांबी तापमान. गुणांक |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
वर्तमान मॉनिटर करा |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD गडद प्रवाह |
आयडी |
VRM=5V |
— |
— |
50 |
μA |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● सपोर्ट करतो SMF-28e किंवा PMF-1550 फायबर कपलिंग, FC/APC कनेक्टर;
● 14-पिन फुलपाखरू पॅकेज;
● अंगभूत थर्मिस्टर आणि टीईसी;
● रुंद ऑपरेटिंग तापमान श्रेणी.
● ऑप्टिकल फायबर संवाद;
● ऑप्टिकल इन्स्ट्रुमेंट;
● CH4 मिथेन वायूचे विश्लेषण;
● फायबर ऑप्टिक सेन्सिंग.
● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या (युनिट: मिमी)-1651nm DFB फायबर जोडलेले लेसर डायोड

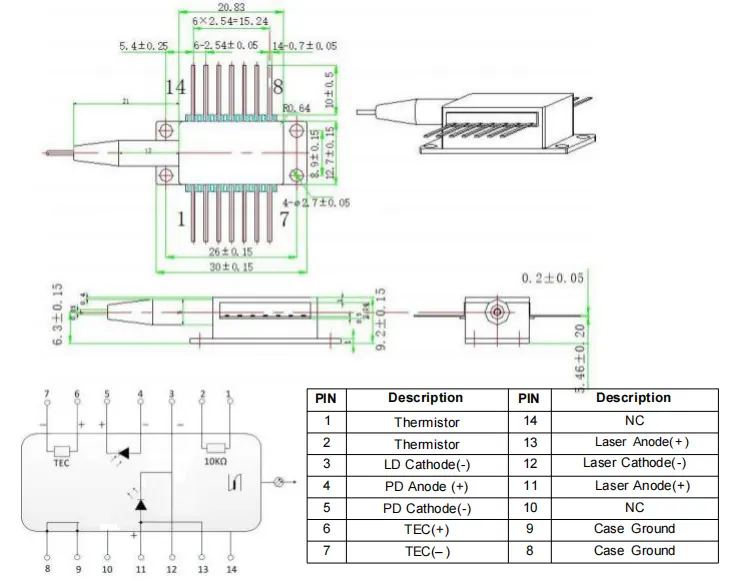

>>>टाइप1 पिन-आउट

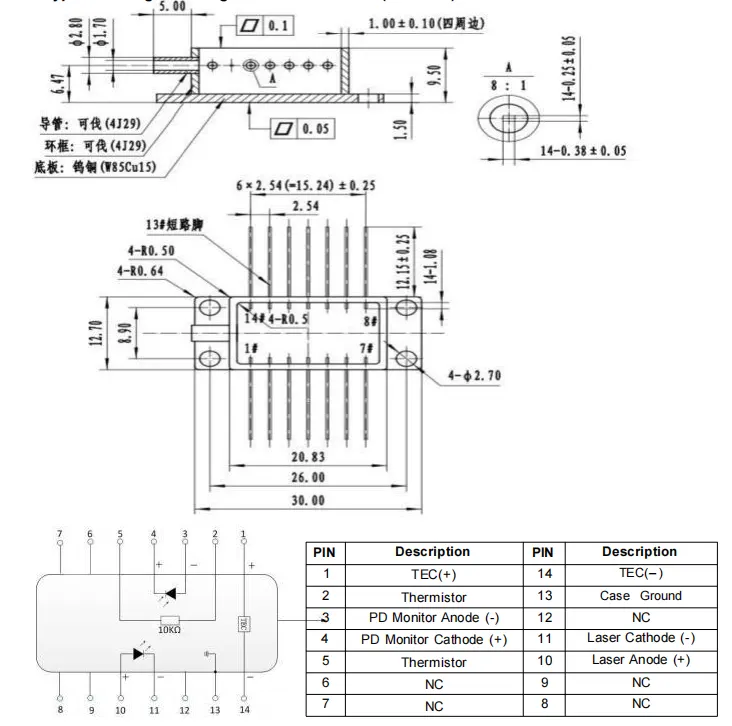

>>>टाईप2 पिन-आउट

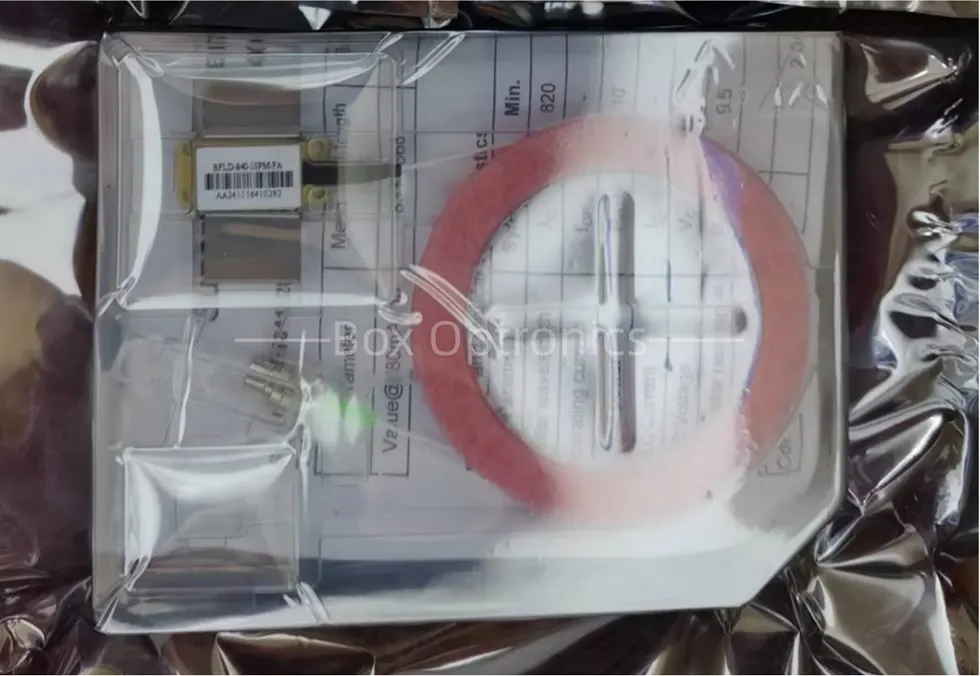

● पॅकिंगचे उदाहरण
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
1651nm DFB फायबर कपल्ड लेसर डायोड |
1 |
|
2 |
उत्पादन चाचणी अहवाल |
1 |
*स्टँडअलोन डिव्हाइस; अंगभूत ड्रायव्हर नाही (बाह्य ड्रायव्हर ऐच्छिक).
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-XXXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेसर डायोड |
1651:1651nm 1653:1653.7nm 1392:1392nm 760:760nm 1683:1683nm इतर |
10:10mW इतर |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
NULL:प्रकार १ 2:प्रकार 2 |
उदा: BFLD-1651-10SM-FA2
(ऑर्डर माहिती: 1651nm DFB फायबर कपल्ड लेझर डायोड, 14-पिन बटरफ्लाय पॅकेज, SM फायबरसह, FC/APC कनेक्टर, type2 पिन-आउट).
1. कोट आणि पेमेंटच्या अटी-1651nm DFB फायबर कपल्ड लेझर डायोड
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या ग्राउंड केलेले असणे आवश्यक आहे.
● सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा आणि नंतर चिप ओव्हरहाटिंग टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा आणि ओव्हरलोड
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
