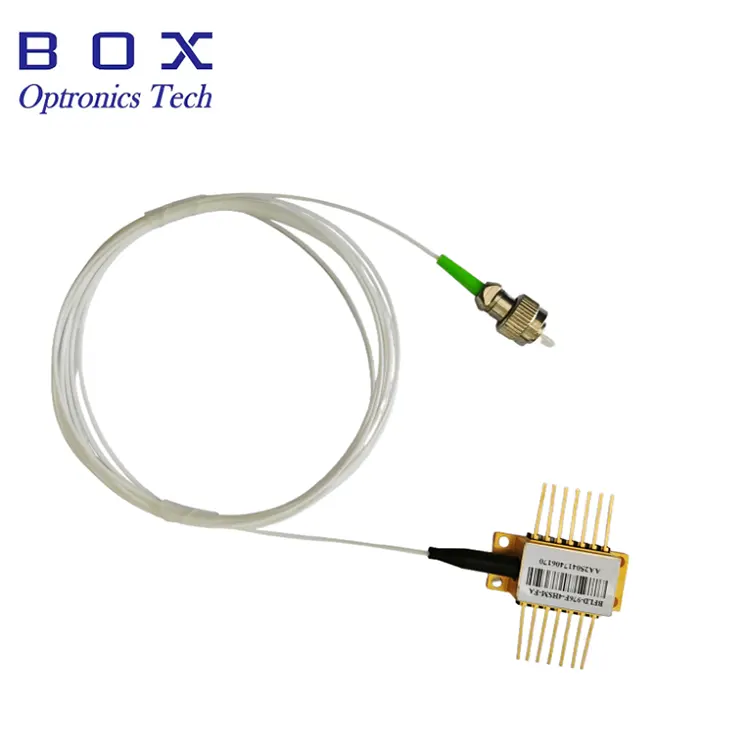

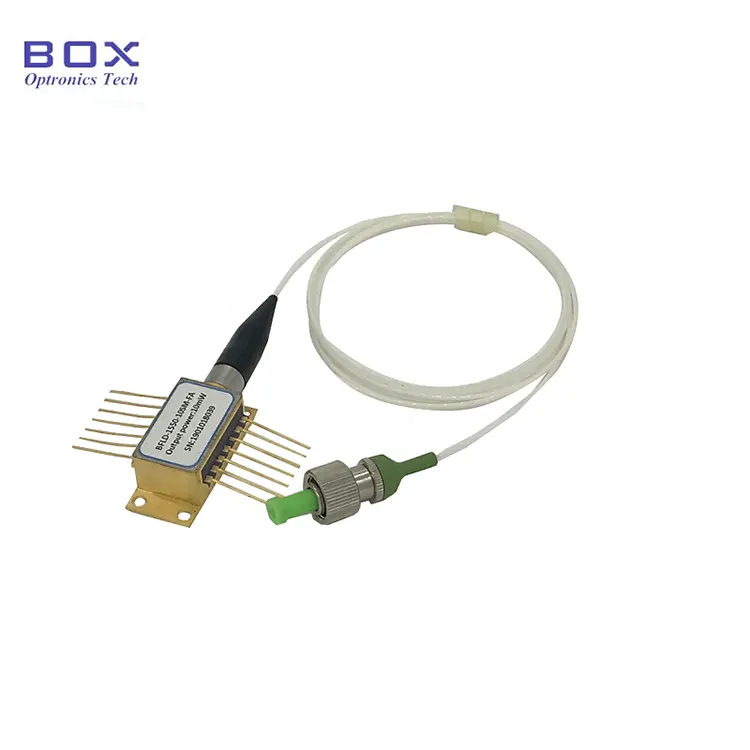

1625nm 10mW DFB बटरफ्लाय लेसर डायोडसह मल्टी-क्वांटम वेल DFB रचना आणि 14-पिन बटरफ्लाय पॅकेज. ते समाकलित होते TEC आणि थर्मिस्टर, SMF-28e सिंगल-मोड किंवा ध्रुवीकरण-देखभाल समर्थन करते फायबर आउटपुट, मध्यवर्ती तरंगलांबी 1625nm आणि ठराविक आउटपुट पॉवरसह 10mW यात उच्च SMSR आणि उत्कृष्ट स्पेक्ट्रल कार्यक्षमता आहे. कृपया नियंत्रण ठेवा ड्राइव्ह करंट, व्होल्टेज आणि फ्यूजन तापमान, ESD आणि तापमान प्रदान करते संरक्षण, आणि परिपूर्ण कमाल रेटिंग ओलांडू नका.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λC |
CW, 25℃ |
1622 |
1625 |
1628 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
— |
6 |
10 |
— |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
— |
8 |
15 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
CW |
— |
— |
90 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
साइड मोड सप्रेशन प्रमाण |
SMSR |
— |
35 |
40 |
— |
dB |
|
ऑप्टिकल अलगाव |
आयएसओ |
25℃ |
35 |
— |
— |
dB |
|
वर्णपट रुंदी (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
ध्रुवीकरण विलोपन प्रमाण |
ईआर |
पीएम फायबर |
18 |
— |
— |
dB |
|
तरंगलांबी तापमान. गुणांक |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
वर्तमान मॉनिटर करा |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD गडद प्रवाह |
आयडी |
VRM=5V |
— |
— |
50 |
μA |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● मल्टी-क्वांटम विहीर (MQW) वितरित फीडबॅक (DFB) लेसर;
● फायबर प्रकार SMF-28e किंवा PM फायबर असू शकतो;
● स्थिर 10mW आउटपुट, उच्च SMSR आणि चांगले ऑप्टिकल अलगाव;
● विस्तृत तापमान श्रेणी: -20~ +70℃.
● ऑप्टिकल फायबर संप्रेषण;
● ऑप्टिकल फायबर सेन्सर;
● इथिलीन (C2H4) वायू संवेदना
● ठराविक स्पेक्ट्रम: 1625nm, +/-3nm WL सहिष्णुता.

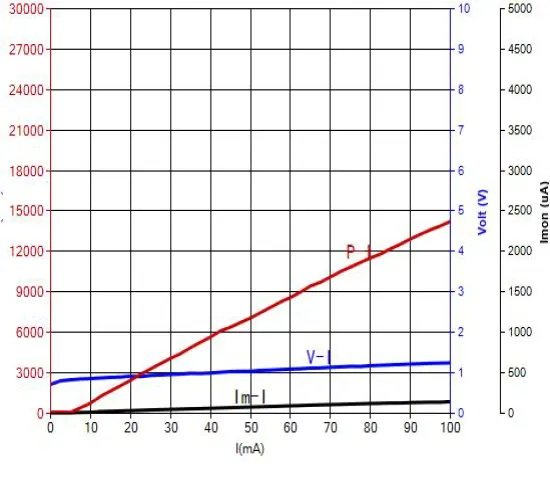

● PIV-1625nm 10mW DFB BTF लेसर डायोड
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-XXXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेसर डायोड |
1625:1625nm 1392:1392nm 760:760nm 1683:1683nm इतर |
10:10mW इतर |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
NULL:प्रकार १ 2:प्रकार 2 |
उदा: BFLD-1625-10SM-FA
(ऑर्डर माहिती: 1625nm DFB BTF लेसर डायोड, 10mW आउटपुट पॉवर, SM फायबरसह, FC/APC कनेक्टर, type1 पिन-आउट).
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग, वाहतूक दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, आणि वापर. याव्यतिरिक्त, वीजपुरवठा रोखण्यासाठी खबरदारी घेणे आवश्यक आहे वाढ, असे करण्यात अयशस्वी झाल्यामुळे डिव्हाइसचे कायमचे नुकसान होऊ शकते (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक मनगटाचा पट्टा परिधान करणे).
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
