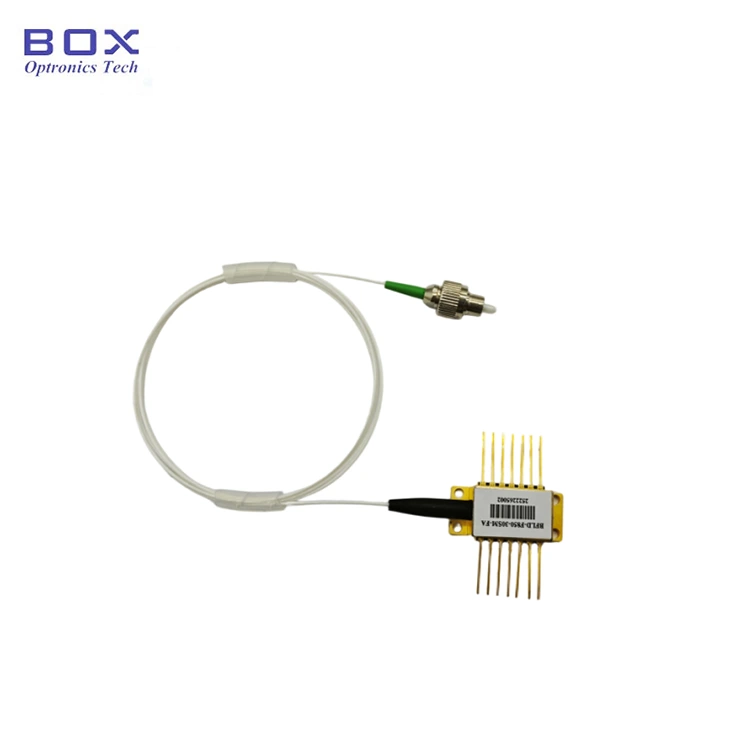

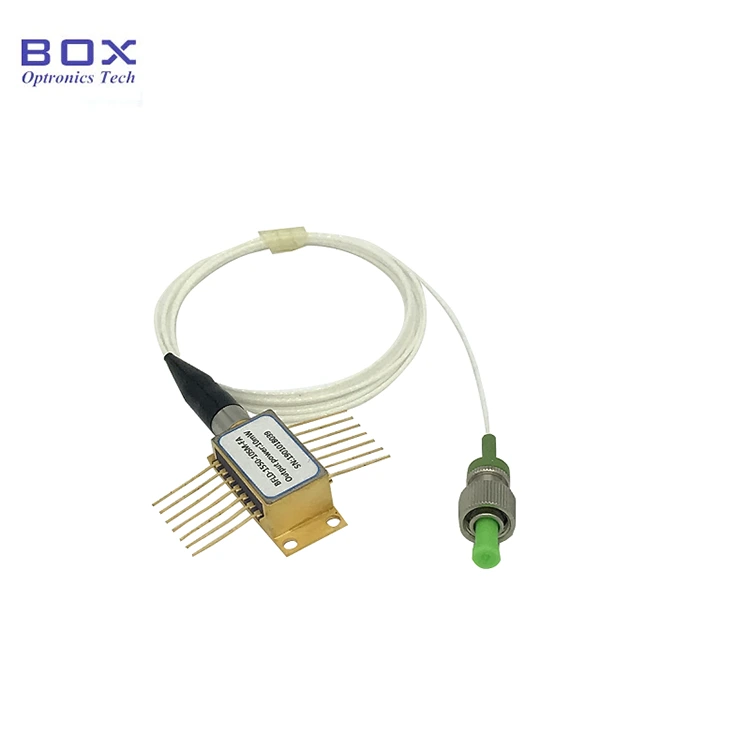

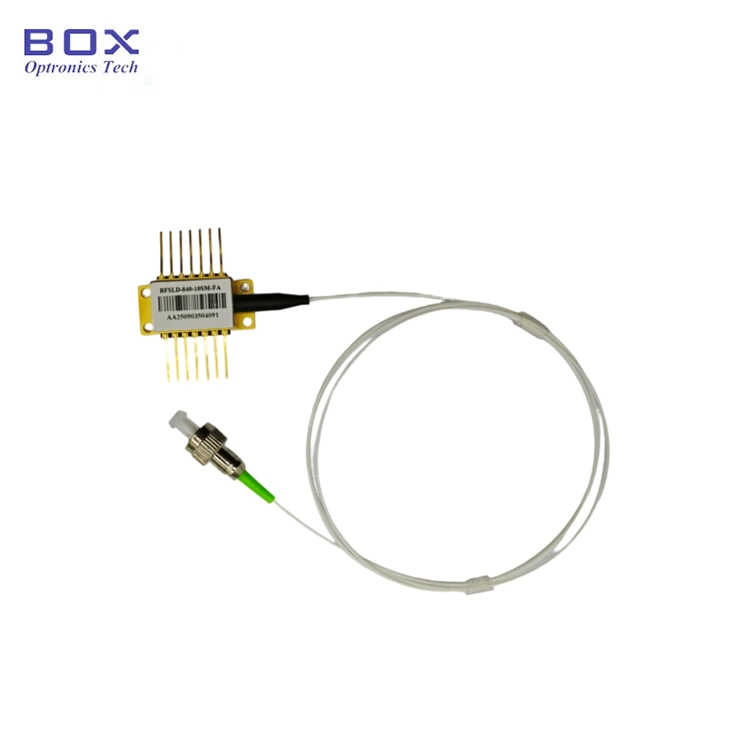

1550nm DFB 100KHz BTF अरुंद रेषेचा लेसर आहे अति-स्थिर, अरुंद बँडची मागणी करणाऱ्या उच्च-परिशुद्धता अनुप्रयोगांसाठी डिझाइन केलेले प्रकाश स्रोत. 1550nm तरंगलांबीवर कार्यरत, या लेसरमध्ये <100KHz चे वैशिष्ट्य आहे लाइनविड्थ, >50mW आउटपुट पॉवर. हे WDM (वेव्हलेंथ डिव्हिजन.) साठी आदर्श आहे मल्टीप्लेक्सिंग) प्रणाली, फायबर-ऑप्टिक सेन्सिंग आणि चाचणी उपकरणे ज्यांना कमी आवश्यक आहे लाइनविड्थ आणि उच्च वर्णक्रमीय शुद्धता. ऑपरेट करताना, हे डिव्हाइस ए उत्सर्जित करते उच्च-तीव्रता लेसर बीम. थेट फायबर एंड फेस मध्ये पाहू नका; करत आहे त्यामुळे डोळ्यांना इजा होऊ शकते.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λC |
25℃ |
1540 |
1550 |
1560 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
- |
50 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
- |
30 |
45 |
mA |
|
लेझर फॉरवर्ड करंट |
जर |
CW |
- |
- |
500 |
mA |
|
लेसर फॉरवर्ड व्होल्टेज |
VF |
25℃ |
- |
1.4 |
2.0 |
V |
|
वर्तमान निरीक्षण करा |
IMON |
VR = 5V |
50 |
- |
1500 |
nA |
|
MPD गडद प्रवाह |
आयडी |
VR = 5V |
- |
- |
50 |
nA |
|
साइड मोड सप्रेशन प्रमाण |
SMSR |
- |
35 |
40 |
- |
dB |
|
ऑप्टिकल अलगाव |
आयएसओ |
- |
30 |
- |
- |
dB |
|
वर्णपट रुंदी (-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
nm |
|
तरंगलांबी तापमान गुणांक |
△λ/△T |
- |
- |
0.11 |
- |
nm/℃ |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10.0 |
10.5 |
KΩ |
|
थर्मिस्टर बी-व्हॅल्यू |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
रेषा रुंदी |
LW |
25℃ आणि CW |
- |
200 |
400 |
KHz |
|
LW |
25℃ आणि CW |
- |
- |
100 |
KHz |
|
|
फायबर प्रकार |
- |
- |
एसएम किंवा पीएम |
- |
||
|
कनेक्टर |
- |
- |
FC/APC |
इतर |
||
● मल्टी-क्वांटम विहीर (MQW);
● उच्च आउटपुट पॉवर>50mW;
● 14-पिन TEC, thermistor, आणि सह BTF पॅकेज ऑप्टिकल आयसोलेटर.
● लिडर;
● प्रयोगशाळा अरुंद लाइनविड्थ प्रकाश स्रोत आणि ऑप्टिकल चाचणी;
● ऑप्टिकल फायबर संप्रेषण;
● ऑप्टिकल फायबर सेन्सर.

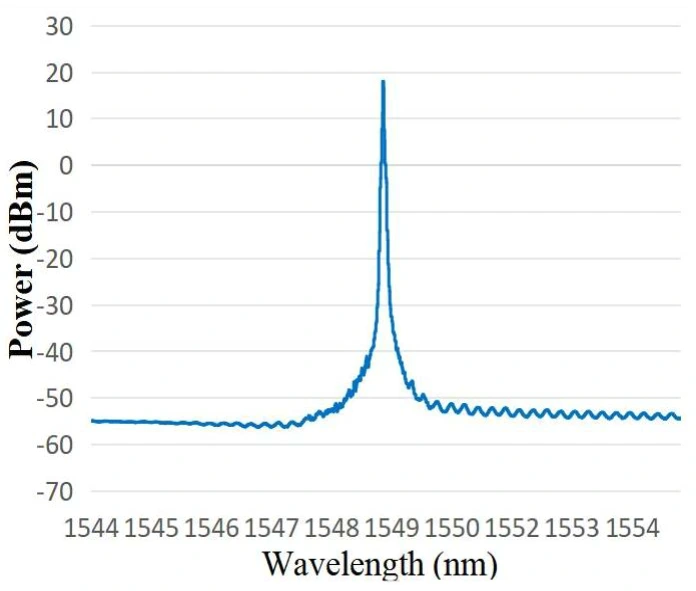

● ठराविक स्पेक्ट्रम: 1549.38nm, WL सहिष्णुता 1550+/-2nm असू शकते.

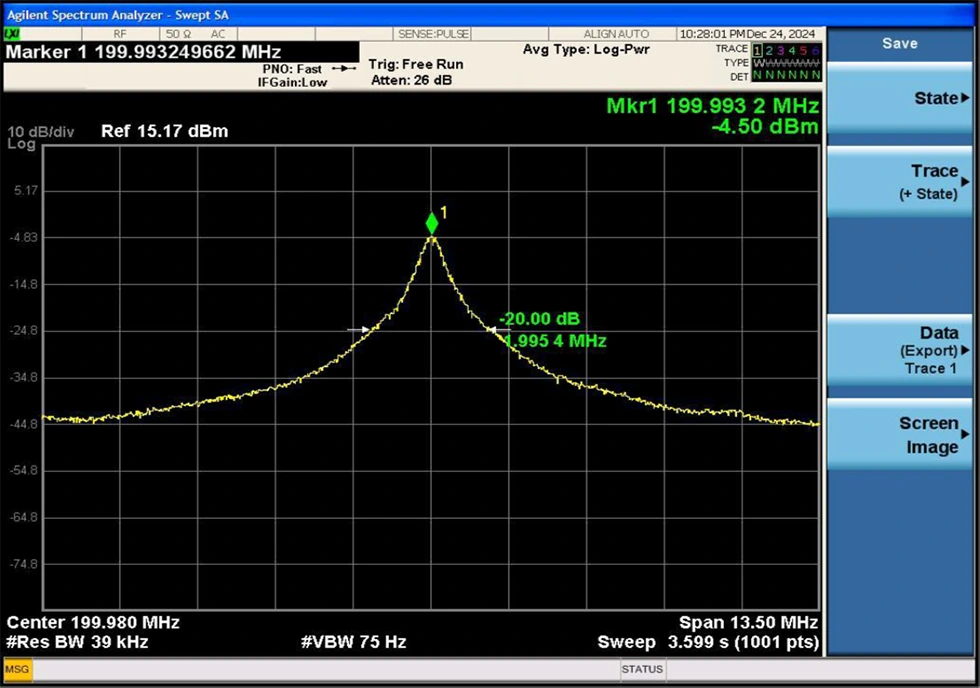

● ठराविक रेषा रुंदी: 3dB स्पेक्ट्रल लाइनविड्थ <100 KHz (समान 20dB रेषा रुंदी / 20)

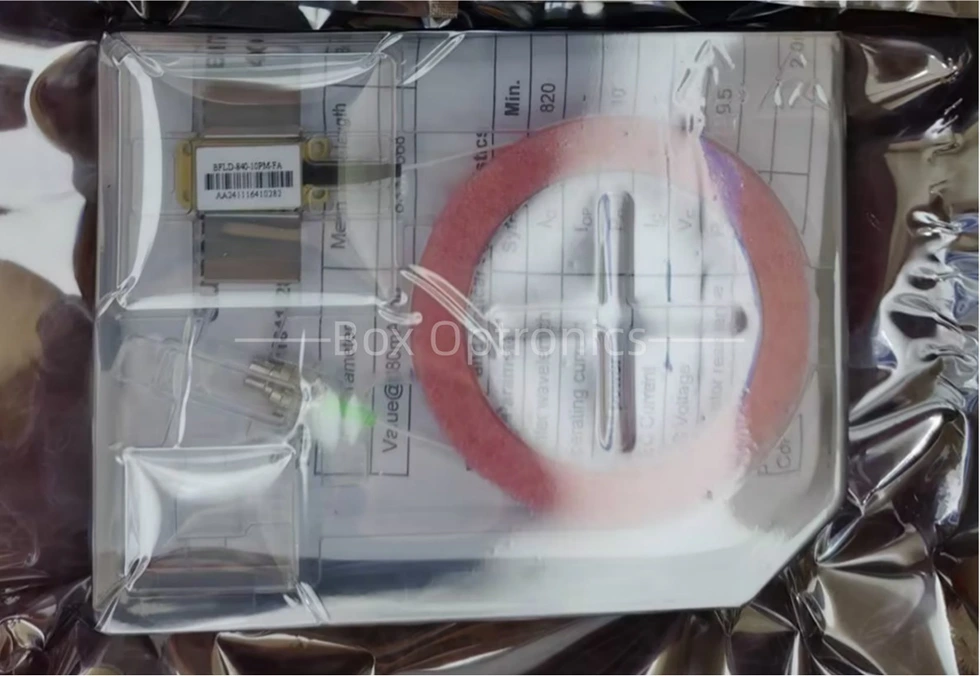

● पॅकिंगचे उदाहरण
*स्टँडअलोन डिव्हाइस; अंगभूत ड्रायव्हर नाही (बाह्य ड्रायव्हर ऐच्छिक).
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
रेषा रुंदी |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BNLD |
-XXX |
-XX |
X |
XX |
-XX |
X |
|
अरुंद रेषा रुंदी LD |
1550: 1550nm |
50:50mW 1H: 100mW |
2:200-400kHz 1:<100kHz |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
शून्य:प्रकार १ 2:प्रकार 2 |
उदा: BNLD-1550-11HSM-FA2
(ऑर्डर माहिती: 1550nm DFB 100KHz BTF अरुंद लाइनविड्थ लेसर, 100mW आउटपुट पॉवर, SM फायबरसह, FC/APC कनेक्टर, type2 पिन-आउट).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (असल्यास काही स्टॉकमध्ये आहेत, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).
● प्रतिबंध करण्यासाठी उत्पादनाच्या ऑपरेटिंग सर्किटची स्थिरता सत्यापित करा नाडी प्रवाहामुळे होणारे नुकसान.
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: ऑपरेशन परिपूर्ण कमाल रेटिंगच्या पलीकडे डिव्हाइसला कायमचे नुकसान होऊ शकते.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
