1. चा परिचय 1550nm 3kHz अल्ट्रा-नॅरो लाइनविड्थ फायबर लेसर
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
5. उत्पादन तपशील
6. सुरक्षित ऑपरेशन मार्गदर्शक
7. ऑर्डरिंग माहिती
8. डेटाशीट आणि चाचणीपत्रक
9. कोट अटी आणि पेमेंट
10. आघाडी वेळ
11. ऑपरेशन नोट्स आणि देखभाल
12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा
हा 1550nm 3kHz अल्ट्रा-नॅरो लाइनविड्थ फायबर आहे CW आउटपुटसह एर्बियम-डोपड फायबर डीएफबी लेसर पोकळी रचना स्वीकारणारा लेझर पॉवर 50/100/200/500/1000mW पर्यायी, 3dB बँडविड्थ 3kHz पेक्षा कमी, तरंगलांबी मोड हॉपिंगशिवाय स्थिर. हे बेंचटॉप आणि मॉड्यूलर कॉन्फिगरेशनला समर्थन देते सिस्टमसाठी RS232 कम्युनिकेशन इंटरफेस आणि मॉनिटरिंग सॉफ्टवेअरसह एकीकरण वितरीत संवेदनासाठी योग्य आणि याप्रमाणे.
|
पॅरामीटर |
युनिट |
ठराविक |
शेरा |
|
|
ऑपरेटिंग तरंगलांबी |
nm |
१५५०±०.१ |
१५४०~१५७० (सानुकूलित) |
|
|
मंद तापमान ट्यूनिंग श्रेणी |
nm |
±0.1 |
|
|
|
आउटपुट पॉवर |
mW |
50/100/200/500/1000 |
|
|
|
स्पेक्ट्रल लाइनविड्थ@3dB |
kHz |
<3 |
20dB लाइनविड्थ / 20 |
|
|
साइड मोड सप्रेशन प्रमाण |
dB |
≥60 |
|
|
|
तरंगलांबी अस्थिरता |
MHz |
≤±25 |
|
|
|
कार्य मोड |
— |
CW |
सतत प्रकाश |
|
|
शक्ती अस्थिरता (अल्पकालीन 15 मिनिटे) |
dB |
≤ ±0.02 |
समतुल्यता ≤ ±0.5% |
|
|
शक्ती अस्थिरता (दीर्घकालीन 8 तास) |
dB |
≤ ±0.05 |
समतुल्यता ≤ ±1.2% |
|
|
फायबर प्रकार |
— |
SMF-28 |
यादृच्छिक ध्रुवीकरण |
|
|
— |
PM1550（PER>23dB） |
रेखीय ध्रुवीकरण |
||
|
पिगटेल कनेक्टर प्रकार |
— |
FC/APC |
सानुकूल करण्यायोग्य |
|
|
परिमाण |
50/100/200mW |
मिमी |
255(W)×285(D)×115(H) |
B1: बेंचटॉप |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: बेंचटॉप |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: मॉड्यूल |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: मॉड्यूल |
||
|
वीज पुरवठा |
V |
100~240V AC, <30W |
बेंचटॉप |
|
|
DC 12V, 24W |
मॉड्यूल |
|||
|
संप्रेषण इंटरफेस |
— |
DB9 महिला(RS232) |
|
|
|
ऑपरेटिंग तापमान |
℃ |
-5~+35 |
|
|
|
स्टोरेज तापमान |
℃ |
-40 ~ +85 |
|
|
● वर्णपट लाइनविड्थ ≤3 KHz;
● सर्व-फायबर डीएफबी रेझोनंट पोकळी;
● तरंगलांबी मोड हॉपिंगशिवाय स्थिर;
● DB9 सुलभ एकीकरणासाठी महिला(RS232) संप्रेषण.
● LiDAR;
● ध्वनिक सेन्सर्स, हायड्रोफोन्स;
● फायबर ऑप्टिक डिस्ट्रिब्युटेड सेन्सिंग.

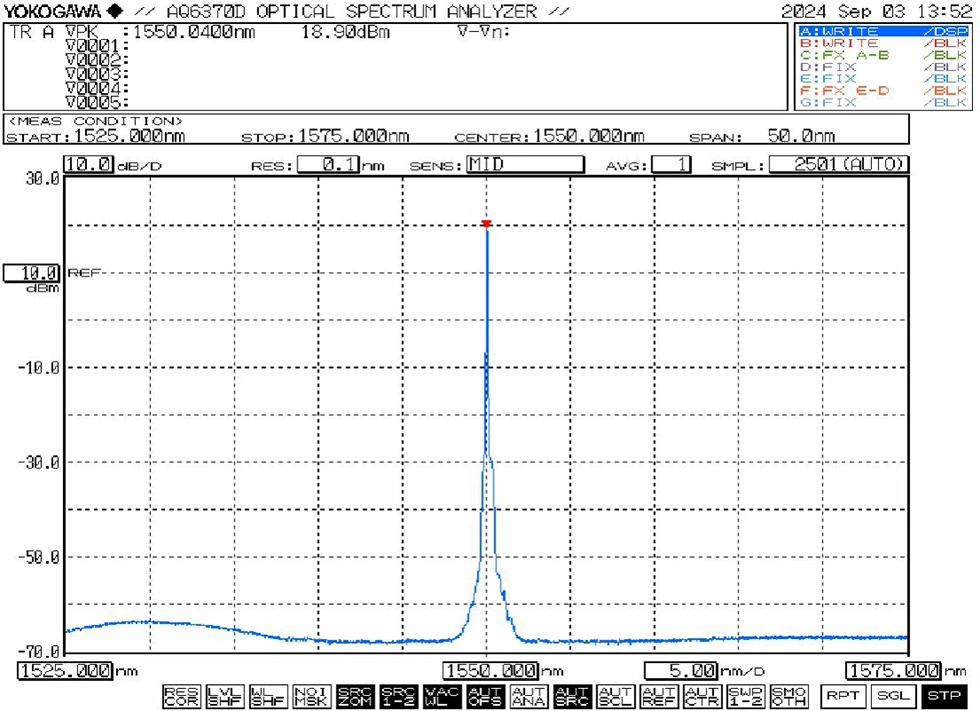

● ठराविक स्पेक्ट्रम: 1550nm

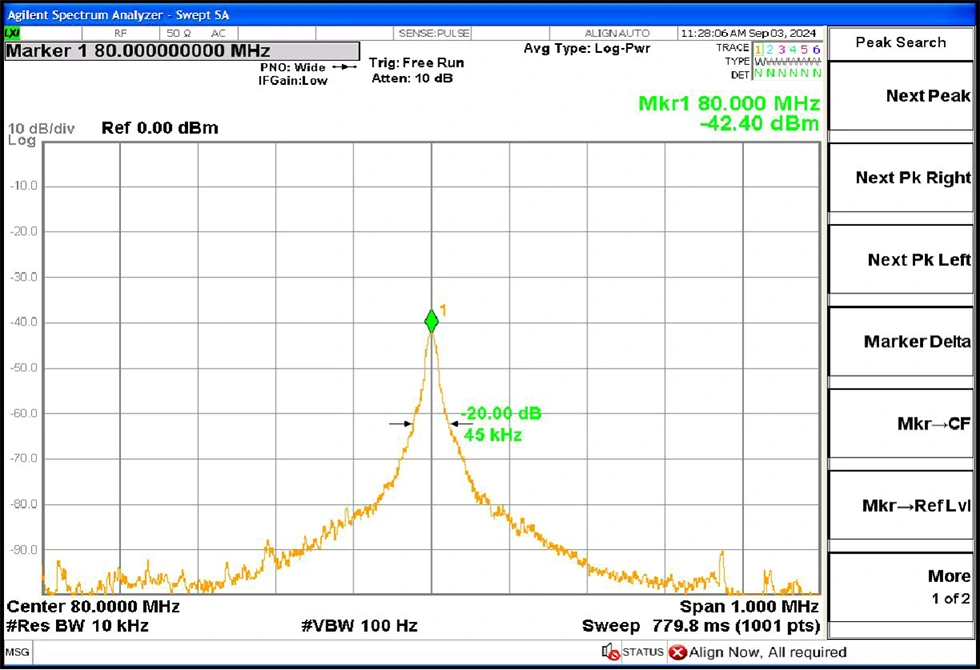

● ठराविक लाइनविड्थ: 3dB स्पेक्ट्रल लाइनविड्थ≤3 KHz (समान 20dB लाइनविड्थ / 20)

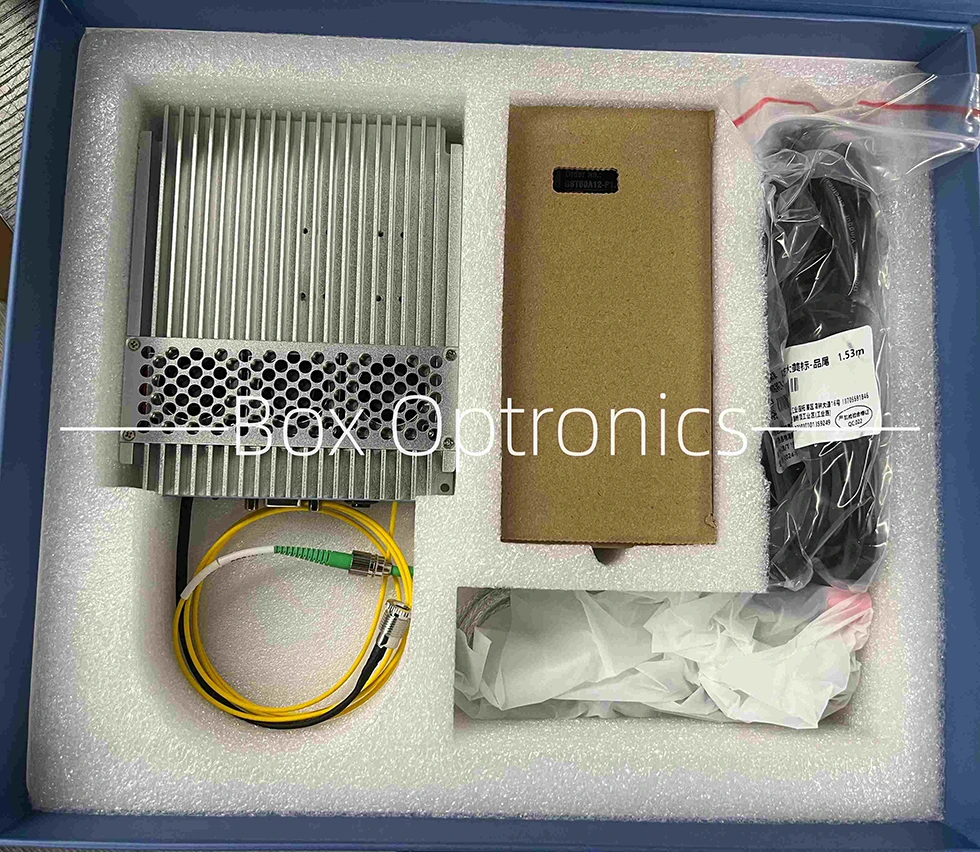

● पॅकेजिंगचे उदाहरण

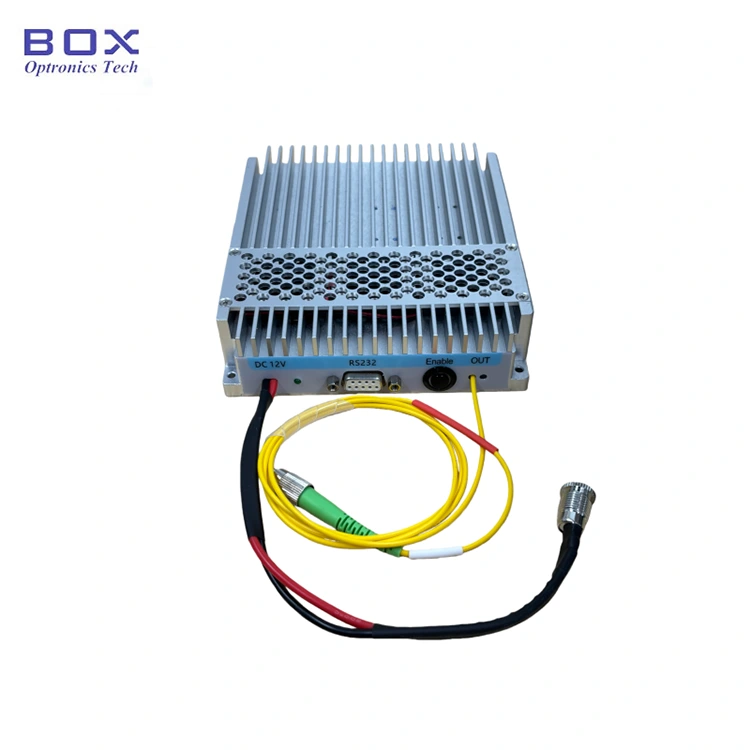

1.स्वरूप: मॉड्यूलमध्ये पॉवर कनेक्टर, पॉवर इंडिकेटर, RS232 समाविष्ट आहे संप्रेषण इंटरफेस, आउटपुट सक्रियकरण स्विच आणि लेसर आउटपुट फायबर पोर्ट.
2.शक्ती पुरवठा: पॉवर पोर्ट मानक DC5.5×2.1mm इंटरफेस वापरतो. फक्त मूळ जुळलेले पॉवर अडॅप्टर वापरा (DC5V किंवा DC12V). अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. एक U-आकार स्विच पॉवर सप्लायला जोडण्यासाठी कनेक्टर पॉवर केबल वर उपलब्ध आहे खरेदीच्या वेळी विनंती.
3.कनेक्ट करणे फायबर ऑप्टिक जम्पर: वरून धूळ टोपी काढा फायबर कनेक्टर, दूषित किंवा नुकसानीसाठी शेवटचा चेहरा तपासा आणि खात्री करा इतर फायबर उपकरणे किंवा चाचणी उपकरणांशी कनेक्ट करण्यापूर्वी स्वच्छता. साठी उच्च-शक्तीचे मॉडेल, फ्यूजन स्प्लिसिंगची शिफारस केली जाते.
4.कनेक्ट करणे होस्ट कॉम्प्युटरचे मॉड्यूल: समाविष्ट वापरा मॉड्यूलला संगणकाशी जोडण्यासाठी USB-RS232 सीरियल डेटा केबल. स्थापित करा संप्रेषण सक्षम करण्यासाठी समर्पित सिरीयल ड्रायव्हर (निर्मात्याद्वारे प्रदान केलेले). ड्रायव्हरशिवाय, होस्ट सॉफ्टवेअर मॉड्यूलशी कनेक्ट होऊ शकत नाही.

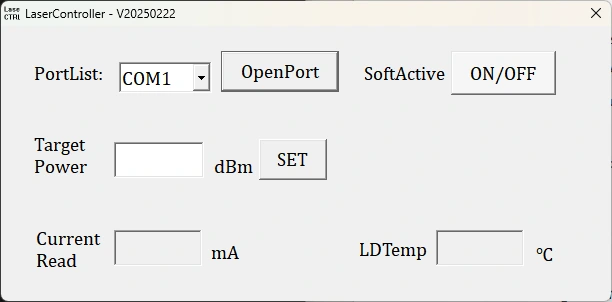

5.सॉफ्टवेअर: होस्ट सॉफ्टवेअर परवानगी देतो द्वारे आउटपुट पॉवर समायोजित करणे आणि लेसर आउटपुट नियंत्रित करणे "सॉफ्टएक्टिव्ह" बटण. सॉफ्टवेअर सेट पंप करंट, आउटपुट दाखवते शक्ती, आणि तापमान निरीक्षण स्थिती.
6. पॅरामीटर मेमरी: सेटिंग्ज आणि सॉफ्टवेअरद्वारे कॉन्फिगर केलेली स्थिती स्वयंचलितपणे मॉड्यूलमध्ये जतन केली जाते अंतर्गत मेमरी. पॅरामीटर्स नसल्यास होस्ट संगणक कनेक्शन आवश्यक नाही सुधारणा आवश्यक आहे.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
पॉवर समायोज्य (पर्यायी) |
फायबर प्रकार |
परिमाण |
|
NLFL |
-XXXX |
-XX |
-एक्स |
-XX |
-एक्स |
|
अरुंद लाइनविड्थ फायबर लेसर |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
टी: शक्ती बदलानुकारी |
SM:SMF-28e PM:PM1550 |
B1/B2:बेंचटॉप M31/M70 : मॉड्यूल |
उदा: NLFL-1550-50-T-SM-M
(ऑर्डर माहिती: 1550nm 3kHz अल्ट्रा-नॅरो लाइनविड्थ फायबर लेसर, 50mW आउटपुट पॉवर, पॉवर समायोज्य, एसएम फायबर, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 15 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
1. ऑपरेशन नोट्स आणि मेंटेनन्स-1550nm 3kHz अल्ट्रा-नॅरो लाइनविड्थ फायबर लेसर
● प्रतिबंध करण्यासाठी फायबर कनेक्टरचे वारंवार प्लगिंग/अनप्लगिंग टाळा धूळ जमा होणे आणि चेहऱ्याचे शेवटचे नुकसान.
● लिंट-फ्री वाइपसह फायबर कनेक्टर स्वच्छ करा आणि a सह तपासणी करा कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टर. फायबर नेहमी कनेक्ट/डिस्कनेक्ट करा शेवटचा चेहरा बर्न टाळण्यासाठी शक्तीशिवाय. डस्ट कॅप्ससह न वापरलेले कनेक्टर कॅप करा.
● उपकरणे कोरड्या, ओलावा-मुक्त वातावरणात साठवा.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
