१. 1310nm चा परिचय DFB 100KHz BTF अरुंद रेषा रुंदीचा लेसर
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
५. उत्पादन तपशील
6. ऑर्डर माहिती
७. डेटाशीट
8. कोट आणि देय अटी
९. आघाडी वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

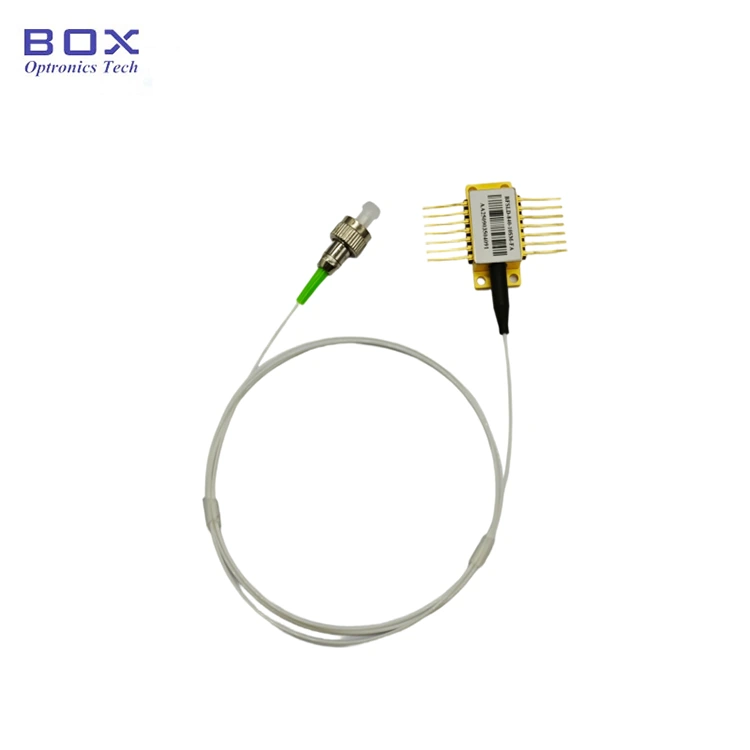

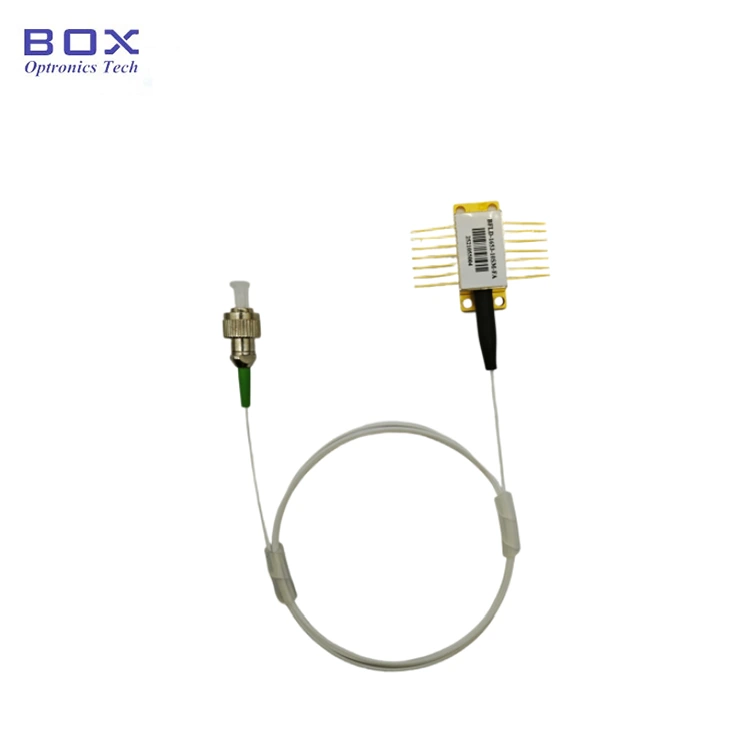

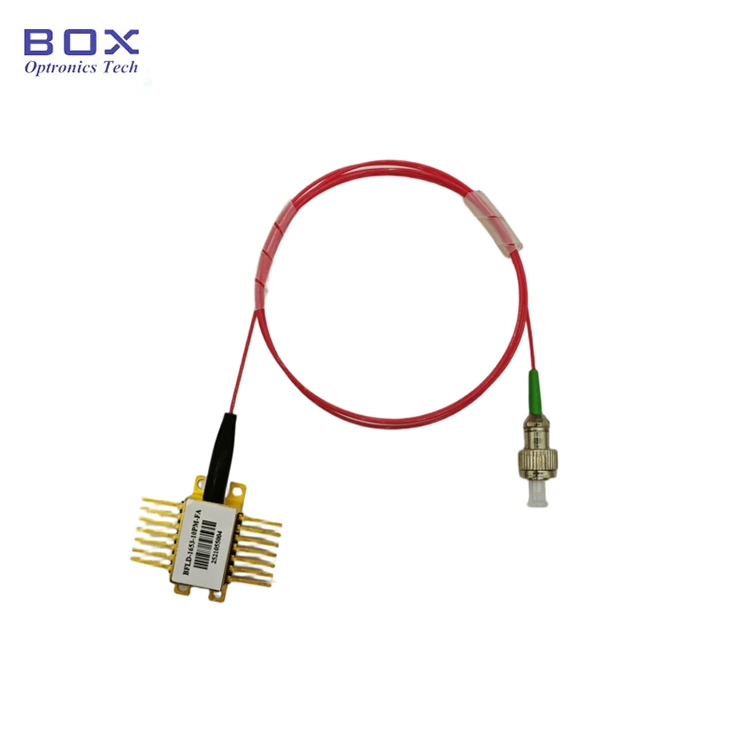

1310nm DFB 100KHz BTF अरुंद रेषेचा लेसर आहे लिडार, विंड रडार, ऑप्टिकलमधील अनुप्रयोगांसाठी डिझाइन केलेले उच्च-कार्यक्षमता लेसर फायबर सेन्सिंग आणि सुसंगत संप्रेषण. पर्यंत आउटपुट पॉवरची वैशिष्ट्ये आहेत 100mW, 100kHz पेक्षा कमी 3dB बँडविड्थ आणि कमी थ्रेशोल्ड करंट. SM/PM फायबर, विस्तृत ऑपरेटिंग तापमान आणि उच्च विश्वासार्हतेसह पर्यायी. कृपया ESD संरक्षण अंतर्गत वापरा आणि ड्राइव्ह करंट आणि तापमान नियंत्रित करा काटेकोरपणे, आणि overcurrent नुकसान टाळा.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λc |
TL=15～35℃ CW |
1305 |
1310 |
1315 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
PO |
- |
100 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
TL=25℃ |
- |
- |
40 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
PO = 10mW (CW) |
- |
- |
2.5 |
V |
|
ऑपरेटिंग वर्तमान |
आयओपी |
PO = 10mW (CW) |
- |
700 |
800 |
mA |
|
स्पेक्ट्रल लाइनविड्थ |
LW |
FWHM |
- |
- |
100 |
KHz |
|
MPD उत्तरदायित्व |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
साइड-मोड सप्रेशन रेशो |
SMSR |
CW |
40 |
- |
- |
dB |
|
ऑप्टिकल अलगाव |
- |
-10 < TC < +70℃ |
40 |
- |
- |
dB |
|
TEC सेट तापमान |
टी.एस |
- |
15 |
- |
35 |
℃ |
|
थर्मिस्टर करंट |
आयटीसी |
- |
- |
- |
0.5 |
mA |
|
थर्मिस्टर प्रतिकार |
RTH |
TL = 25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
TEC चालू |
ITEC |
TL = 25℃, TC = 70℃ |
- |
- |
1.5 |
A |
|
टीईसी व्होल्टेज |
VTEC |
TL = 25℃, TC = 70℃ |
- |
- |
3.5 |
V |
|
TEC क्षमता |
ΔT |
Tc = 70℃ |
- |
- |
50 |
℃ |
|
तरंगलांबी प्रवाह (EOL) |
△λ |
25 वर्षांपेक्षा जास्त चाचणी केली आयुष्यभर |
- |
- |
±0.1 |
nm |
|
तरंगलांबी तापमान गुणांक |
Δλ/ΔT |
TEC तापमान 15℃ ते 35℃ |
- |
0.1 |
- |
nm/℃ |
|
तरंगलांबी प्रवाह मॉड्यूलेशन गुणांक |
ITR |
200-800mA |
0.2 |
- |
0.4 |
GHz/mA |
● SMF-28e किंवा PM1310 पिगटेल;
● आउटपुट पॉवर > 100mW
● अरुंद लाइनविड्थ <100KHz;
● 14-पिन TEC सह BTF पॅकेज, ऑप्टिकल आयसोलेटर, आणि मॉनिटर पीडी.
● लिडर;
● वारा रडार;
● ऑप्टिकल फायबर सेन्सिंग;
● सुसंगत संवाद.

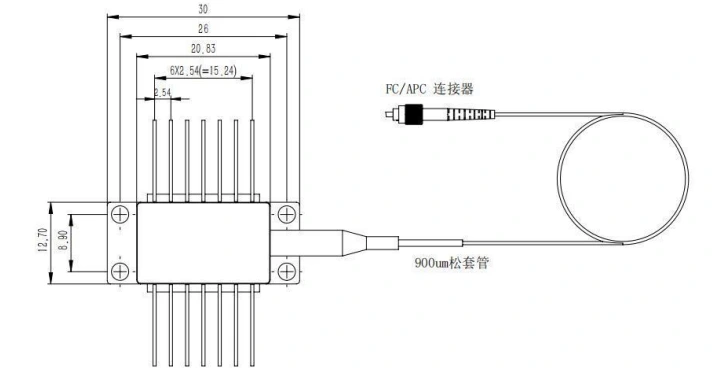

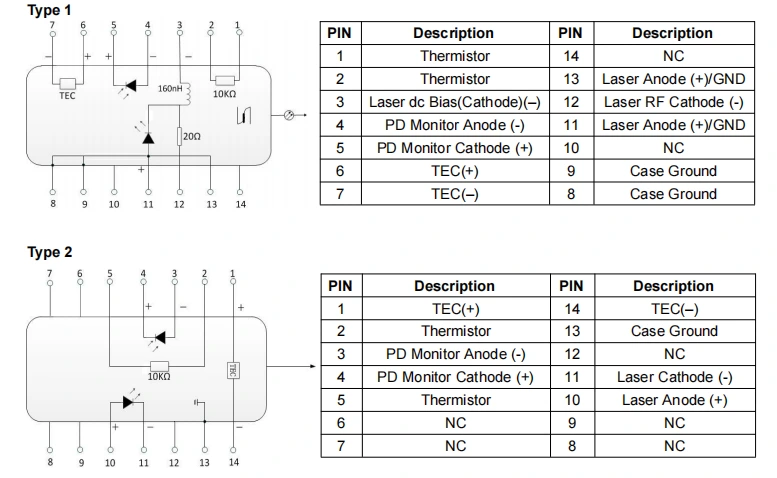

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1310nm DFB 100KHz BTF अरुंद रेषा रुंदी लेसर
● वारंवार विचारले जाणारे प्रश्न
(1) विद्युतप्रवाह समायोजित करून तरंगलांबी बदलणे शक्य आहे का? रेंज काय आहे?
--हो. वर्तमान तरंगलांबी गुणांक 0.01 nm/mA आहे, आणि तापमान तरंगलांबी गुणांक 0.1 nm/℃ आहे. WL समायोज्य श्रेणी सुमारे ~ केंद्र WL+/- 1 nm आहे
(2) रेषेची रुंदी किती आहे? तुम्ही सामान्य ओळ रुंदी LD प्रदान करता?
--3dB लाइन रुंदी 100kHz पेक्षा कमी आहे. MHz-स्तरीय LD उपलब्ध आहे.
(3) पॉवर रेग्युलेशन रेंज काय आहे?
--10~100%
(4) तुम्ही संरक्षणात्मक फायबर ट्यूब आणि फायबर कनेक्टर प्रदान करता?
--हो. 900um लूज ट्यूब आणि FC/APC, SC/APC किंवा इतर कनेक्टर आहेत पर्यायी
|
नाव |
तरंगलांबी |
रेषा रुंदी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BNLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
अरुंद रेषा रुंदी LD |
1310 :1310 एनएम |
1:100kHz |
1H: 100mW |
SM:SMF28e पीएम :PM1310
|
FA: FC/APC इतर |
शून्य:प्रकार १ 2:प्रकार 2 |
उदा: BNLD-1310-11HPM-FA
(ऑर्डर माहिती: 1310nm DFB 100KHz BTF अरुंद रेषा रुंदी लेसर, 100mW आउटपुट पॉवर, पीएम फायबरसह, FC/APC कनेक्टर, टाइप1 पिन-आउट).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● पॉवर-अप प्रक्रियेदरम्यान, थेट उच्च प्रवाह कधीही लागू करू नका, जसे यामुळे चिपचे नुकसान होण्याचा धोका असतो. त्याऐवजी, वर्तमान स्तरावर डिव्हाइस पॉवर अप करा चिपच्या थ्रेशोल्डच्या जवळ, आणि नंतर हळूहळू प्रवाह लहान प्रमाणात वाढवा इच्छित पातळी गाठेपर्यंत वाढ.
● सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा आणि नंतर चिप ओव्हरहाटिंग टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा आणि ओव्हरलोड
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
