१. 1030nm चा परिचय 200mW 100KHz DFB बटरफ्लाय लेसर डायोड
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
५. उत्पादन तपशील
6. ऑर्डर माहिती
७. डेटाशीट आणि चाचणीपत्रक
8. कोट आणि देय अटी
९. आघाडी वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

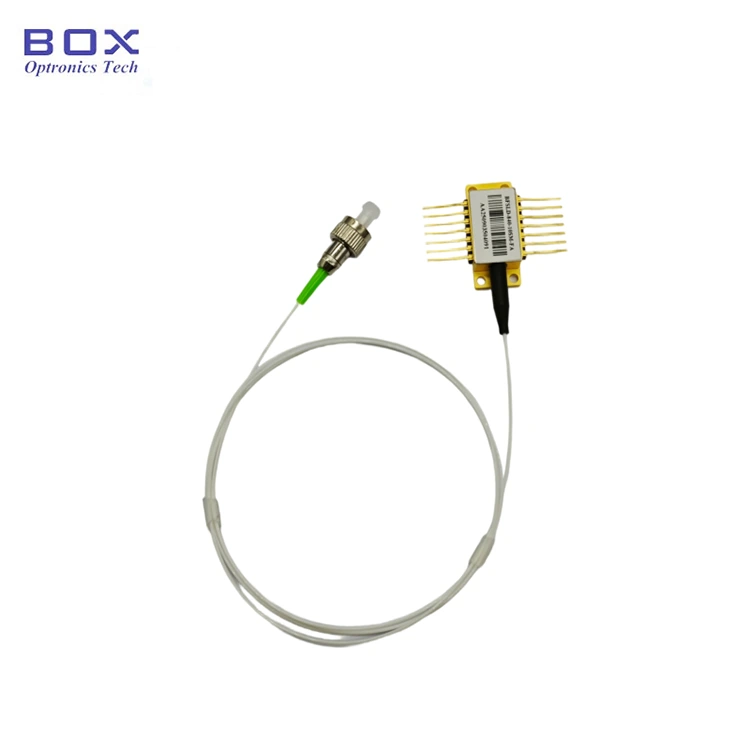

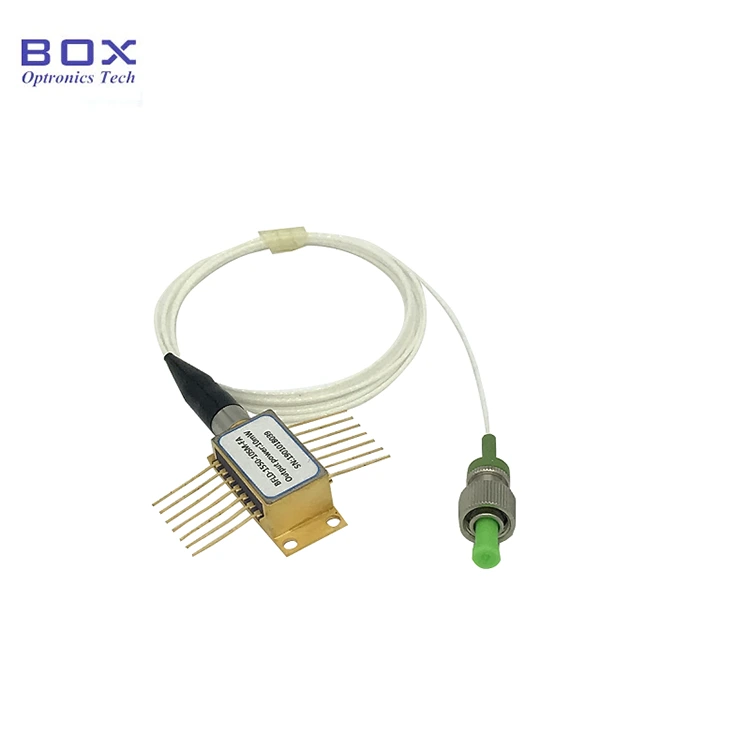

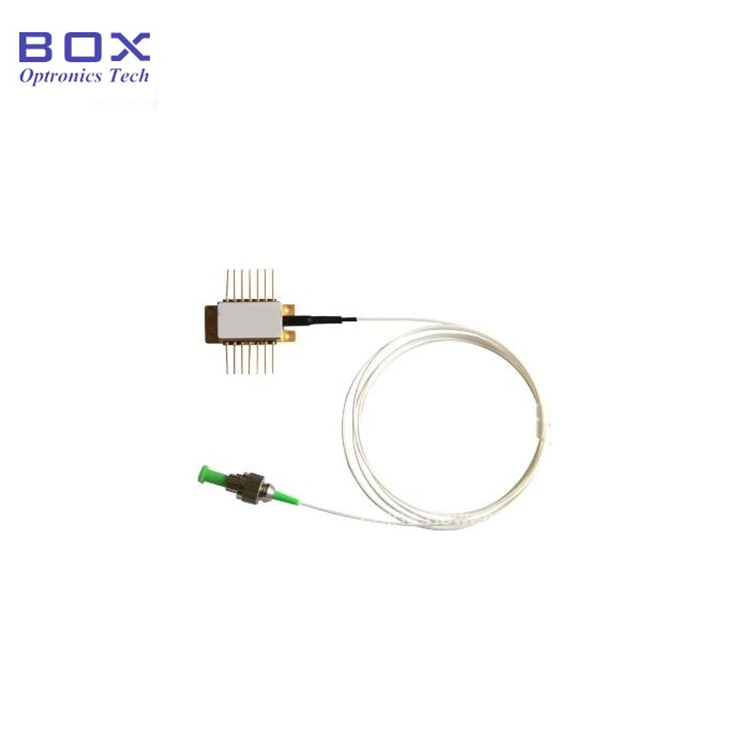

हे 1030nm 200mW 100KHz DFB बटरफ्लाय लेसर आहे डायोड, +/-2nm तरंगलांबी सहिष्णुता, 14-पिन मानक फुलपाखरू पॅकेज, आणि PM980 फायबर. यात उच्च आउटपुट पॉवर आणि अरुंद लाइनविड्थ आणि TEC आणि थर्मिस्टर समाकलित करते. ऑप्टिकल सेन्सिंग आणि इमेजिंगसाठी योग्य. कृपया ते ESD संरक्षणाखाली वापरा.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
PO |
TL=25℃ |
— |
200 |
— |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
TL=25℃ |
— |
45 |
70 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
ऑपरेटिंग वर्तमान |
आयओपी |
POP=200mW(CW) |
— |
300 |
500 |
mA |
|
रेषा रुंदी |
Δλ |
— |
— |
30 |
100 |
KHz |
|
साइड मोड सप्रेशन प्रमाण |
SMSR |
— |
— |
40 |
— |
dB |
|
ध्रुवीकरण विलोपन प्रमाण |
ईआर |
— |
18 |
— |
— |
dB |
|
Temp.wavelength गुणांक |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
MPD उत्तरदायित्व |
IMON/POP |
@-5V बायस व्होल्टेज |
1 |
— |
30 |
μA/mW |
|
थर्मिस्टर प्रतिकार |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 फायबर पिगटेल;
● 200mW उच्च आउटपुट पॉवर;
● 100kHz अरुंद रेषेची रुंदी खाली;
● 14-पिन टीईसी, थर्मिस्टर आणि बीटीएफ पॅकेज पीडीचे निरीक्षण करा.
● लिडर;
● फायबर ऑप्टिक सेन्सिंग;
● स्पेक्ट्रोस्कोपी;
● लेसरसाठी बियाणे स्त्रोत.

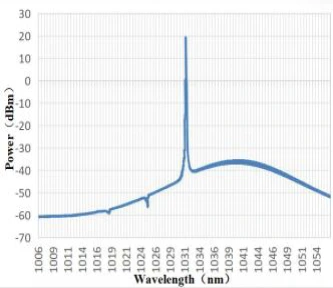

● ठराविक स्पेक्ट्रम: 1030nm, +/-2nm तरंगलांबी सहिष्णुता.

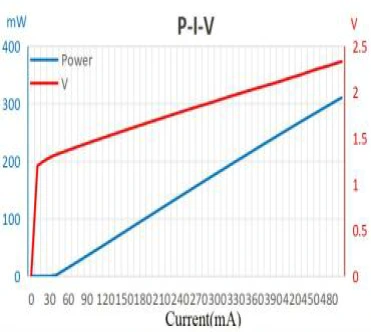

● PIV-1030nm 200mW 100KHz DFB बटरफ्लाय लेसर डायोड

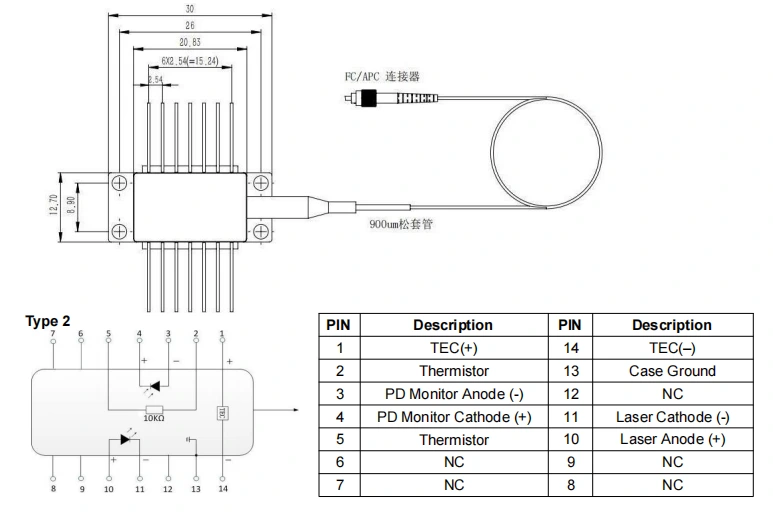

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1030nm 200mW 100KHz डीएफबी बटरफ्लाय लेसर डायोड
● वारंवार विचारले जाणारे प्रश्न
(1) विद्युतप्रवाह समायोजित करून तरंगलांबी बदलणे शक्य आहे का? रेंज काय आहे?
--हो. वर्तमान तरंगलांबी गुणांक 0.01 nm/mA आहे, आणि तापमान तरंगलांबी गुणांक 0.1 nm/℃ आहे. WL समायोज्य श्रेणी सुमारे ~ केंद्र WL+/- 1 nm आहे.
(२) पिगटेलची लांबी किती आहे?
--1.2+/-0.1 मीटर.
(3) पॉवर रेग्युलेशन रेंज काय आहे?
--10~100%
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
BNLD |
-XXX |
-XX |
XX |
-XX |
X |
|
अरुंद लाइनविड्थ लेसर डायोड |
1030: 1030nm |
2H: 200mW |
PM: PM980
|
FA: FC/APC SA: SC/APC इतर |
नल: प्रकार 2 पंप पिन |
उदा: BNLD-1030-2HPM-FA
(ऑर्डर माहिती: 1030nm 200mW 100KHz DFB बटरफ्लाय लेसर डायोड, PM980 फायबर, FC/APC कनेक्टर, पंप पिन सह).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● लेसर रेडिएशन धोका: जेव्हा उपकरण कार्यरत आहे, ते उच्च-तीव्रतेचे लेसर किरण उत्सर्जित करते. थेट बघू नका फायबर एंड-फेस, कारण यामुळे डोळ्याला दुखापत होऊ शकते.
● ESD संरक्षण:हे डिव्हाइस आहे इलेक्ट्रोस्टॅटिक-संवेदनशील. म्हणून, कठोर विरोधी स्थिर संरक्षण उपाय आवश्यक आहेत पॅकेजिंग, वाहतूक आणि वापरादरम्यान पालन करा. याव्यतिरिक्त, खबरदारी वीज पुरवठा वाढीस प्रतिबंध करण्यासाठी घेतले पाहिजे, कारण तसे करण्यात अयशस्वी होऊ शकते डिव्हाइसला कायमस्वरूपी नुकसान झाल्यास (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करा आणि अँटी-स्टॅटिक मनगटाचा पट्टा घाला).
● फायबर आणि उपकरण हाताळणी: ऑप्टिकल तंतू नाजूक असतात. फायबर वापरून उपकरण खेचू नका. घालताना किंवा डिव्हाइसला त्याच्या सॉकेटमधून काढून टाकत आहे, वर दबाव लागू करू नका किंवा खेचू नका डिव्हाइस हाऊसिंगच्या मागील बाजूस स्लीव्ह. कनेक्टरसह सुसज्ज उपकरणांसाठी, डिव्हाइस आणि फायबर कनेक्टर दोन्ही एकाच वेळी उचलले आहेत याची खात्री करा स्थापना किंवा काढताना.
● पिन सोल्डरिंग आवश्यकता: पिन असल्यास सोल्डर करणे आवश्यक आहे, सोल्डरिंग तापमान 260 डिग्री सेल्सियस पेक्षा जास्त नसावे आणि सोल्डरिंग वेळ 10 सेकंदांपेक्षा जास्त नसावा. वर विशेष लक्ष द्या खालील: सोल्डरिंग प्रक्रियेदरम्यान, डिव्हाइस अनपॉवरमध्ये असणे आवश्यक आहे स्थिती, आणि सोल्डरिंग लोह योग्यरित्या ग्राउंड केलेले असणे आवश्यक आहे.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
