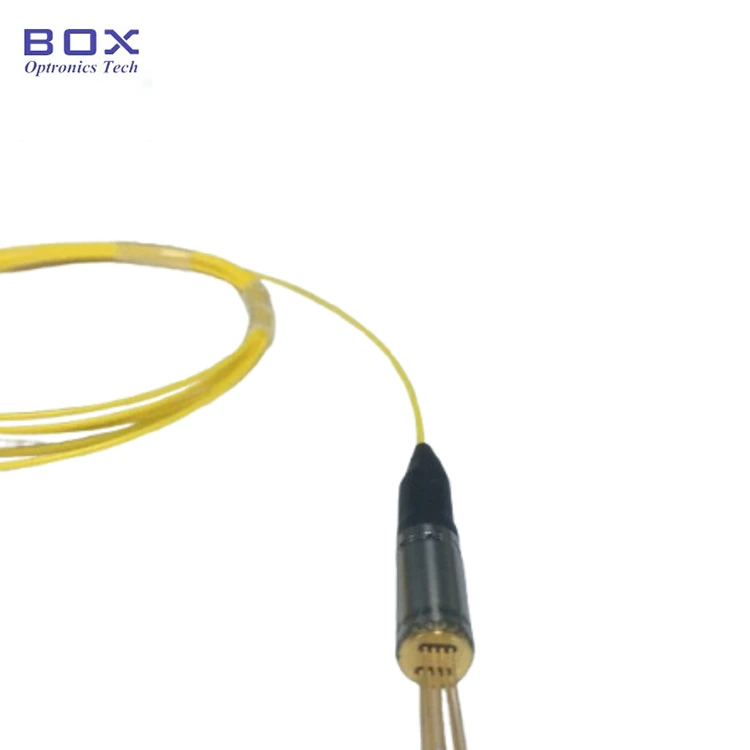

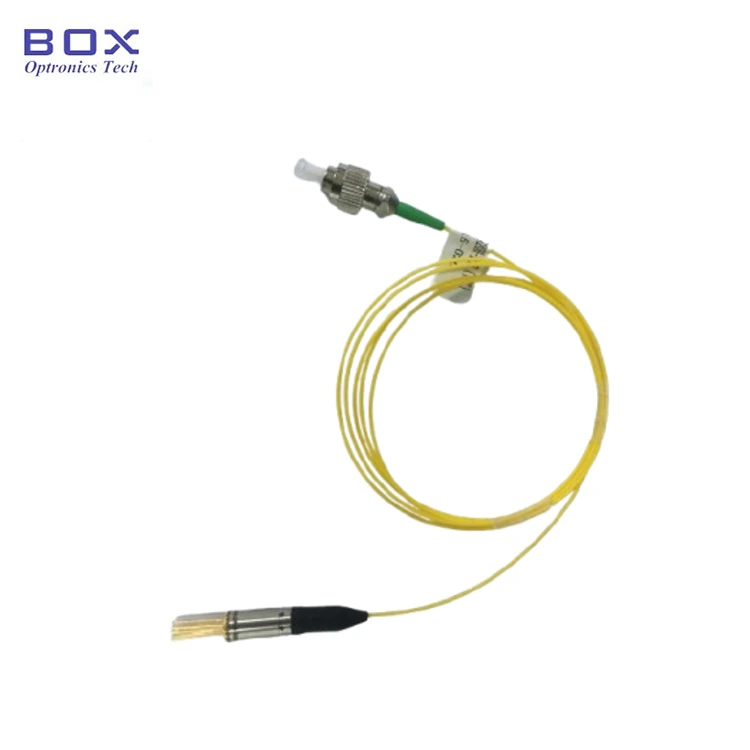

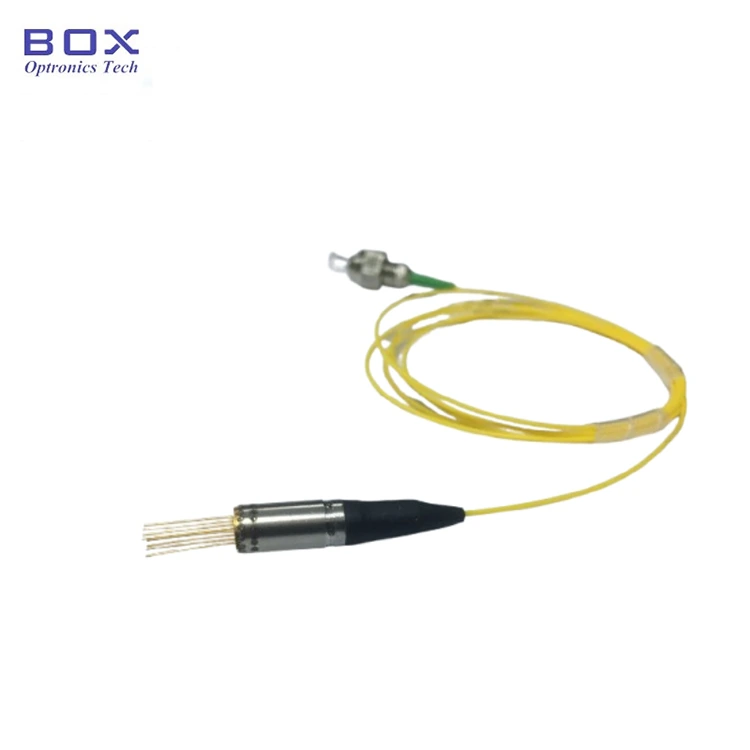

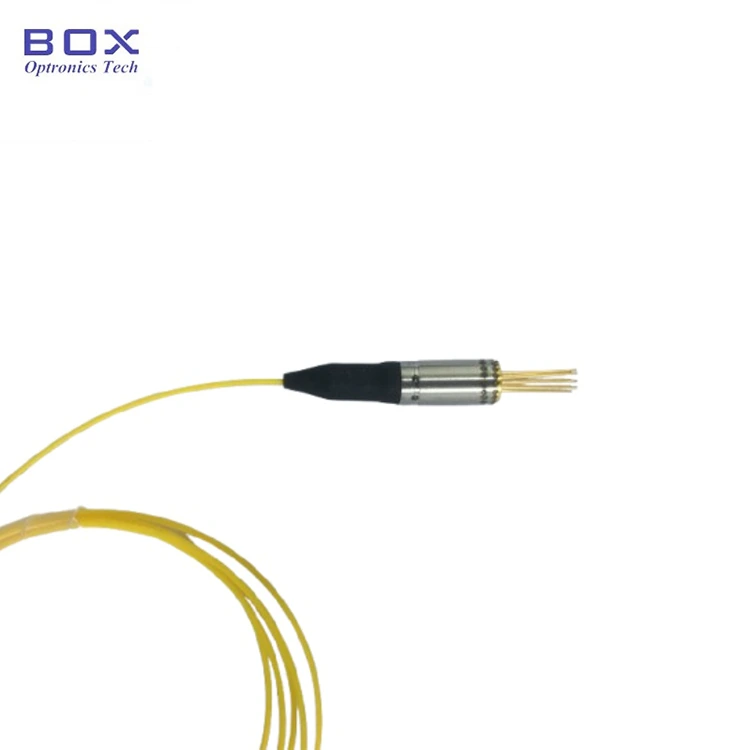

1550nm अरुंद-रेषाविड्थ कोएक्सियल पिगटेल डीएफबी लेसर

Box Optronics, एक व्यावसायिक ऑप्टोइलेक्ट्रॉनिक घटक निर्माता, 1550nm नॅरो-लाइनविड्थ कोएक्सियल पिगटेल्ड DFB लेसर, सुसंगत LiDAR, रेंजिंग सिस्टम आणि प्रगत ऑप्टिकल सेन्सिंग ऍप्लिकेशन्ससाठी डिझाइन केलेले TEC-कूल्ड DFB लेसर प्रदान करते. 1550nm ची केंद्र तरंगलांबी, एक संकीर्ण वर्णक्रमीय रेषा रुंदी असलेले< 500 kHz measured by the self-heterodyne method, and 2 mW minimum optical output power through single-mode fiber.
इंटिग्रेटेड थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, अंगभूत InGaAs पिन मॉनिटर फोटोडायोड आणि ऑप्टिकल आयसोलेटरसह कॉम्पॅक्ट कोएक्सियल पॅकेजमध्ये ठेवलेले, 1550nm नॅरो-लाइनविड्थ कोएक्सियल पिगटेल डीएफबी लेसर स्थिर तरंगलांबी ऑपरेशन आणि कमी-आऊट-आऊट-आऊट-आऊट-एआर को-एआर सिस्टम प्रदान करते.

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन विहंगावलोकन-1550nm अरुंद-रेषाविड्थ कोएक्सियल पिगटेल डीएफबी लेसर

Box Optronics मधील 1550nm नॅरो-लाइनविड्थ कोएक्सियल पिगटेल्ड DFB लेसर हे LiDAR श्रेणी प्रणाली आणि स्वायत्त ड्रायव्हिंग ऍप्लिकेशन्ससाठी डिझाइन केलेले TEC-कूल्ड वितरित फीडबॅक लेसर आहे. 1550nm च्या मध्यवर्ती तरंगलांबीवर कार्यरत, ते एकल-मोड फायबरद्वारे ≥2mW ऑप्टिकल आउटपुट आणि ≤500kHz ची स्पेक्ट्रल लाइनविड्थ प्रदान करते, सेल्फ-हेटरोडाइन पद्धती वापरून मोजले जाते. लेसर थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, InGaAs पिन मॉनिटर फोटोडायोड आणि ऑप्टिकल आयसोलेटरला FC/APC किंवा SC/APCfiber पिगटेलसह कॉम्पॅक्ट कोएक्सियल पॅकेजमध्ये एकत्रित करते.

प्रमुख वैशिष्ट्ये -1550nm अरुंद-रेषाविड्थ कोएक्सियल पिगटेल डीएफबी लेसर

· मध्य तरंगलांबी: 1550nm, +/-3nm WL सहिष्णुता

· नॅरो स्पेक्ट्रल लाइनविड्थ: ≤500kHz (सेल्फ-हेटरोडाइन मापन पद्धत)

· ऑप्टिकल आउटपुट पॉवर: 2mW किमान (SM फायबर आउटपुट)

· अंगभूत ऑप्टिकल आयसोलेटर: ≥30dB अलगाव

· इंटिग्रेटेड थर्मोइलेक्ट्रिक कूलर (TEC) आणि थर्मिस्टर

· अंगभूत InGaAs पिन मॉनिटर फोटोडायोड

· कमी आवाज, कमी विकृती ऑपरेशन

· उच्च विश्वासार्हता आणि दीर्घ ऑपरेटिंग आयुष्य

ठराविक ऍप्लिकेशन्स -1550nm अरुंद-रेषाविड्थ कोएक्सियल पिगटेल डीएफबी लेसर

· स्वायत्त ड्रायव्हिंग आणि ADAS साठी FMCW LiDAR प्रणाली

· एकाचवेळी श्रेणी आणि वेग मोजण्यासाठी सुसंगत LiDAR

· 3D इमेजिंग आणि स्वायत्त नेव्हिगेशनसाठी LiDAR प्रणाली

· रोबोटिक्स, एजीव्ही नेव्हिगेशन आणि ऑटोमेशनसाठी औद्योगिक LiDAR प्रणाली

· सुसंगत ऑप्टिकल कम्युनिकेशन चाचणी प्रणाली आणि ऑप्टिकल मापन उपकरणे

· वितरित फायबर ऑप्टिक सेन्सिंग सिस्टम

· ऑप्टिकल फ्रिक्वेन्सी डोमेन रिफ्लेमेट्री (OFDR)

· फोटोनिक्स संशोधन आणि प्रयोगशाळेतील सुसंगत शोध प्रयोग

· LiDAR मॉड्यूल्स, ऑटोमोटिव्ह सेन्सर्स आणि औद्योगिक सेन्सिंग उपकरणांमध्ये OEM एकत्रीकरण

उत्पादन तपशील -1550nm अरुंद-रेषाविड्थ कोएक्सियल पिगटेल डीएफबी लेसर

परिपूर्ण कमाल रेटिंग (Tc = 25°C)

पॅरामीटर	प्रतीक	रेटिंग	युनिट
LD डायरेक्ट फॉरवर्ड करंट	आयएफएल	400	mA
एलडी रिव्हर्स व्होल्टेज	VRL	2	V
पीडी फॉरवर्ड करंट	IFD	2	mA
पीडी रिव्हर्स व्होल्टेज	VRD	15	V
ऑपरेटिंग केस तापमान	टॉप	-40 ~ +85	°C
स्टोरेज तापमान	TST	-40 ~ +85	°C
लीड सोल्डरिंग (तापमान/वेळ)	-	260 / 10	°C / सेकंद
फायबर बेंड त्रिज्या	-	60	मिमी

ऑप्टिकल-इलेक्ट्रिकल वैशिष्ट्ये (Tc = 25°C)

पॅरामीटर	प्रतीक	चाचणी स्थिती	मि.	टाइप करा.	कमाल	युनिट
आउटपुट ऑप्टिकल पॉवर (SMF)	PO	IOP=ITH+20mA	2	-	-	mW
थ्रेशोल्ड वर्तमान	आयटीएच	CW	-	50	-	mA
फॉरवर्ड व्होल्टेज	VF	CW	-	-	3	V
केंद्र तरंगलांबी	λC	IOP=ITH+20mA	1547	1550	1553	nm
उदय/पतन वेळ	Tr/Tf	IOP=ITH, 20%-80%	-	0.1	0.15	एनएस
वर्तमान मॉनिटर करा	IM	IOP=ITH+20mA	100	-	1000	μA
गडद प्रवाहाचे निरीक्षण करा	आयडी	VRP=5V, DC	-	-	100	nA
स्पेक्ट्रल लाइनविड्थ (सेल्फ-हेटरोडाइन)	Δv	CW, PO=PF	-	-	500	kHz
उतार कार्यक्षमता	एसई	CW, IOP=ITH+20mA	0.1	-	-	W/A
ट्रॅकिंग एरर	टी.ई	CW, IM=Constant	-1.5	-	1.5	dB
साइड-मोड सप्रेशन रेशो	SMSR	CW, IOP=ITH+20mA	30	35	-	dB
ऑप्टिकल अलगाव	आयएसओ	-	30	-	-	dB

टीईसी आणि थर्मिस्टर वैशिष्ट्ये

पॅरामीटर	प्रतीक	मि.	टाइप करा.	कमाल	युनिट
TEC कमाल शक्ती	QMAX	-	-	0.6	W
TEC कमाल वर्तमान	IMAX	-	-	0.9	A
TEC कमाल व्होल्टेज	VMAX	-	-	1.2	V
TEC क्षमता (ΔT)	ΔT	-	40	-	K
थर्मिस्टर प्रतिकार	RTH	-	9.9	-	kΩ

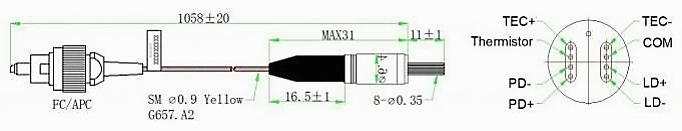

पॅकेज आणि पिन व्याख्या

पॅकेज प्रकार: TEC सह कोएक्सियल हर्मेटिक पॅकेज

अंगभूत घटक: ऑप्टिकल आयसोलेटर, थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर, InGaAs पिन मॉनिटर फोटोडायोड

ऑर्डरिंग माहिती -1550nm नॅरो-लाइनविड्थ कोएक्सियल पिगटेल डीएफबी लेसर

मॉडेल नामकरण

BLD - X XX XX X - X XX (XX)

उदाहरण: BLD-ND5502H-IFA(TEC)

फील्ड	कोड	वर्णन
उत्पादन प्रकार	BLD	बॉक्स लेझर डायोड मालिका
एलडी प्रकार	एनडी	ND = अरुंद रेषा रुंदी DFB
तरंगलांबी	55	55 = 1550nm
आउटपुट पॉवर	02	02 = 2mW
पिन-आउट	H	H = H पिन कॉन्फिगरेशन टाइप करा
विलग	I	I = ऑप्टिकल आयसोलेटरसह
कनेक्टर प्रकार	FA/SA	FA = FC/APC; SA = SC/APC
TEC	(TEC)	अंगभूत थर्मोइलेक्ट्रिक कूलर

डेटाशीट -1550nm अरुंद-रेषाविड्थ कोएक्सियल पिगटेल डीएफबी लेसर

डेटाशीट

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न: "नॅरो लाइनविड्थ" चा अर्थ काय आहे आणि ते LiDAR साठी का महत्त्वाचे आहे?

A: स्पेक्ट्रल लाइनविड्थ लेसरच्या ऑप्टिकल फ्रिक्वेन्सी स्पेक्ट्रमची रुंदी दर्शवते. हे लेसर सेल्फ-हेटरोडाइन पद्धतीने मोजले जाणारे < 500 kHz ची रेषाविड्थ प्रदान करते. अरुंद रेषेचा रुंदीचा परिणाम सामान्यत: दीर्घ सुसंगतता लांबीमध्ये होतो, जो FMCW LiDAR सारख्या सुसंगत शोध तंत्रांसाठी महत्त्वाचा असतो.

FMCW LiDAR सिस्टीममध्ये, प्रसारित आणि परावर्तित ऑप्टिकल सिग्नल रेंज आणि वेग मोजण्यासाठी वापरला जाणारा बीट सिग्नल तयार करण्यासाठी हस्तक्षेप करतात. एक अरुंद-लाइनविड्थ लेसर सुसंगतता राखण्यास, फेज आवाज कमी करण्यास आणि लांब-श्रेणी आणि उच्च-रिझोल्यूशन अनुप्रयोगांमध्ये मोजमाप संवेदनशीलता सुधारण्यास मदत करते.

प्रश्न: या कोएक्सियल नॅरो-लाइनविड्थ लेसर आणि बटरफ्लाय-पॅकेज्ड डीएफबी लेसरमध्ये काय फरक आहे?

A: प्राथमिक फरक म्हणजे पॅकेज फॉर्म फॅक्टर. हे उत्पादन एकात्मिक TEC, थर्मिस्टर, मॉनिटर फोटोडायोड आणि ऑप्टिकल आयसोलेटरसह कॉम्पॅक्ट कोएक्सियल पॅकेज वापरते, ज्यामुळे ते जागा-प्रतिबंधित LiDAR मॉड्यूल्स आणि फायबर-कपल्ड OEM एकत्रीकरणासाठी योग्य बनते.

बटरफ्लाय-पॅकेज केलेले डीएफबी लेसर सामान्यत: अधिक इलेक्ट्रिकल इंटरफेस आणि प्रयोगशाळा प्रणाली, दूरसंचार उपकरणे आणि सानुकूलित थर्मल किंवा इलेक्ट्रिकल डिझाइनची आवश्यकता असलेल्या अनुप्रयोगांसाठी उच्च लवचिकता प्रदान करतात.

योग्य पॅकेज आकार, थर्मल व्यवस्थापन, इलेक्ट्रिकल इंटरफेस आणि एकत्रीकरण पद्धतीसह सिस्टम आवश्यकतांवर अवलंबून असते.

प्रश्न: ऑटोमोटिव्ह LiDAR साठी 1550nm तरंगलांबी डोळ्यासाठी सुरक्षित आहे का?

A: 905nm सारख्या लहान तरंगलांबीच्या तुलनेत 1550nm तरंगलांबीचा प्रदेश सामान्यतः LiDAR ऍप्लिकेशन्ससाठी अधिक डोळा सुरक्षित मानला जातो. सुमारे 1550nm वर, डोळ्याच्या पूर्ववर्ती संरचनेद्वारे शोषण केल्याने रेटिनल एक्सपोजर लक्षणीयरीत्या कमी होते, ज्यामुळे LiDAR प्रणाली लागू लेसर सुरक्षा मानकांनुसार उच्च स्वीकार्य ऑप्टिकल पॉवर पातळी प्राप्त करू शकतात.

अंतिम नेत्र-सुरक्षा वर्गीकरण संपूर्ण सिस्टम डिझाइनवर अवलंबून असते, ज्यामध्ये आउटपुट पॉवर, बीम डायव्हर्जन्स, मॉड्युलेशन फॉरमॅट, एक्सपोजर कालावधी आणि IEC 60825 सारख्या मानकांचे पालन यांचा समावेश होतो.
