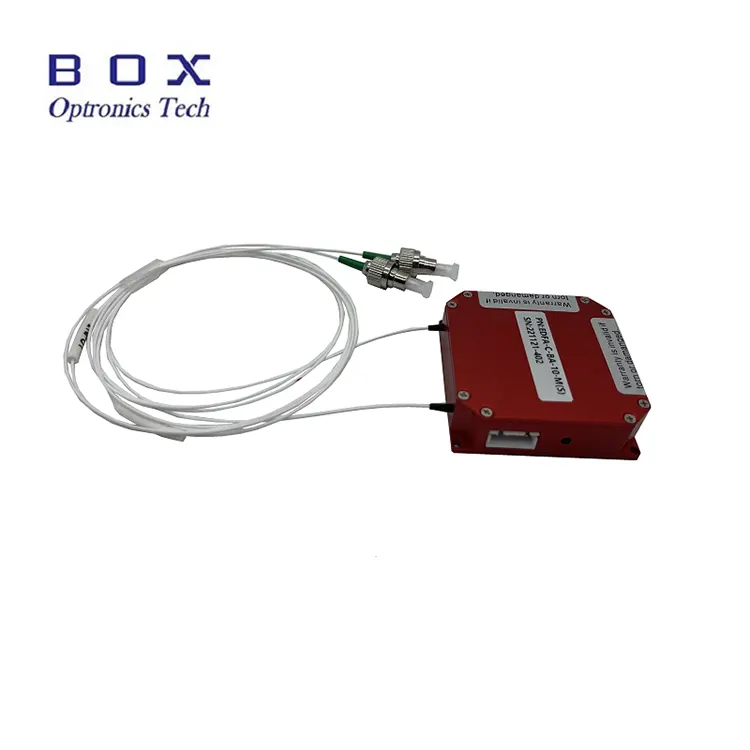

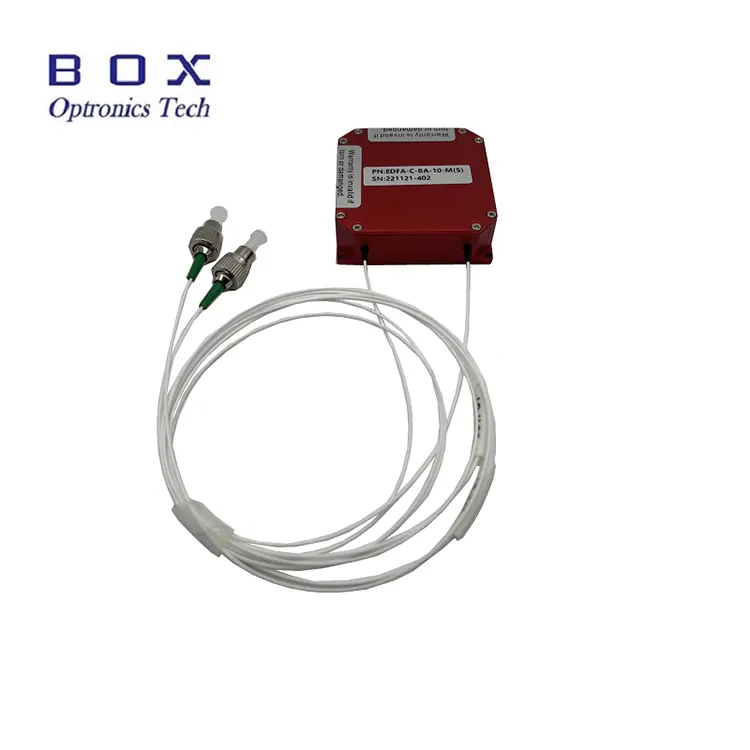

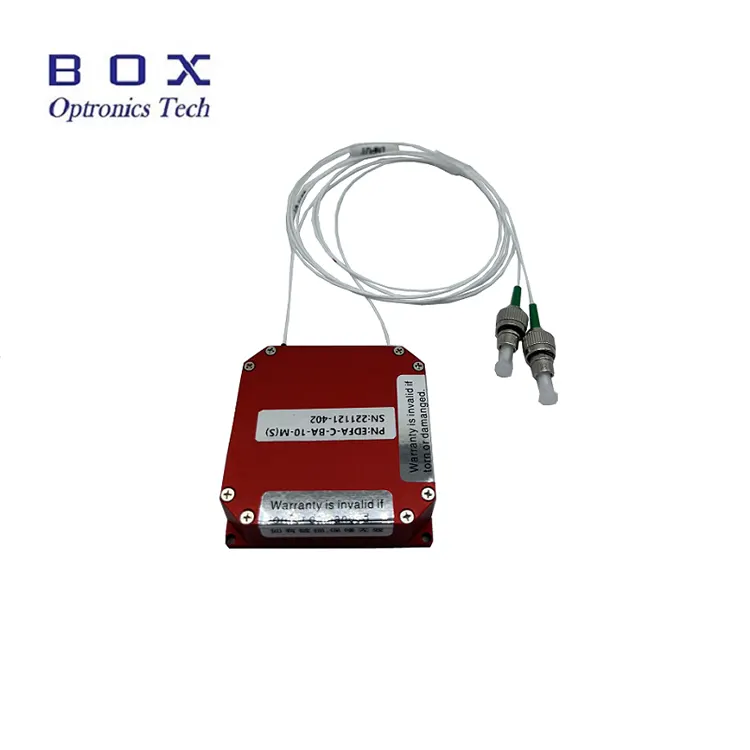

मायक्रो-मॉड्यूल सी-बँड एर्बियम-डोपड फायबर बूस्टर ॲम्प्लीफायर मर्यादित जागेत अनुप्रयोगांसाठी डिझाइन केलेले आहेत. परिमाण 50(W)×50(D)×15(H)mm किंवा 45(W)×65(D)×10(H)mm पर्यायी आहेत. ते असू शकतात सी-बँड 1530~1565nm मध्ये लेसर सिग्नलच्या पॉवर ॲम्प्लीफिकेशनसाठी वापरले जाते तरंगलांबी श्रेणी. त्यांच्यामध्ये 10/13/17/20/23dBm उच्च पॉवर आणि कमी आवाज आहे. ए पीसी ऑपरेशनसाठी कम्युनिकेशन सीरियल पोर्ट आणि पॉवर केबल प्रदान केले आहे. जेव्हा या मॉड्यूल्सचा वापर करून, फायबरचा शेवटचा चेहरा स्वच्छ असल्याची खात्री करा, लेसरबद्दल जागरूक रहा इनपुट मर्यादा, आणि आवश्यक लेसर सुरक्षा खबरदारी घ्या.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
||||
|
तरंगलांबी श्रेणी |
nm |
१५३०~१५६५ |
सी-बँड |
||||
|
इनपुट पॉवर |
dBm |
-6~+3 |
|
||||
|
आउटपुट पॉवर |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm इनपुट |
|
आवाज आकृती |
dB |
≤५.० |
-3dBm इनपुट |
||||
|
PDG |
dB |
≤0.3 |
|
||||
|
पीएमडी |
पुनश्च |
0.5 |
|
||||
|
इनपुट/आउटपुट अलगाव |
dB |
≥३५ |
|
||||
|
पॉवर मॉनिटर |
dB |
|
इनपुट/आउटपुट |
||||
|
ऑपरेटिंग मोड |
- |
|
ACC/APC |
||||
|
पिगटेल फायबर |
- |
SMF-28 |
FC/APC |
||||
|
नियंत्रण मोड |
- |
DB9 महिला(RS232)/TTL |
|
||||
|
संप्रेषण इंटरफेस
|
- |
ZH2.54-4PIN |
M15 मॉड्यूल |
||||
|
- |
ZH1.5-6PIN |
M10 मॉड्यूल |
|||||
|
परिमाण |
मिमी |
५०(प)×५०(डी)×१५(एच) |
मॉड्यूल |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
मॉड्यूल |
||||||
|
वीज पुरवठा |
- |
DC 5V, <10W |
मॉड्यूल |
||||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
||||
|
ऑपरेटिंग आर्द्रता |
℃ |
०~७०% |
|
||||
● रुंद तरंगलांबी श्रेणी-1530~1565nm;
● सबमिनिचर रचना;
● कमी आवाज <5dB;
● RS232/ TTL नियंत्रण मोड.
● ऑप्टिकल फायबर संप्रेषण;
● ऑप्टिकल फायबर सेन्सर;
● फायबर लेसर

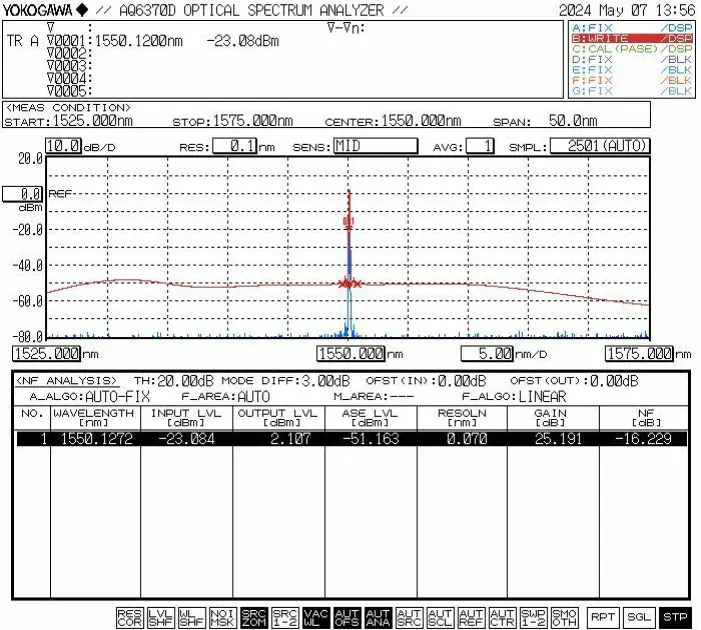

● वैशिष्ट्यपूर्ण वैशिष्ट्यपूर्ण वक्र
● कम्युनिकेशन पिन व्याख्या (डावीकडून उजवीकडे: 1 ते 4):
संप्रेषण पातळी TTL मानकांचे पालन करते. एक TTL-RS232 संगणकाशी जोडणीसाठी स्तर रूपांतरण आवश्यक आहे.
|
पिन |
व्याख्या |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL आरएक्स |
|
नाव |
EDFA प्रकार |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
परिमाण |
|
EDFA |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
एर्बियम-डोपेड फायबर ॲम्प्लीफायर |
BA:बूस्टर-Amp |
C:C-बँड |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC: मॉड्यूल |
उदा: EDFA-BA-C-23-SM-MIC
(ऑर्डर माहिती:मायक्रो-मॉड्यूल सी-बँड एर्बियम-डोपेड फायबर बूस्टर ॲम्प्लीफायर, 23dBmoutput पॉवर, SMF-28efiber सह, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद होईल पाठवले.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
चरण1. अनपॅकिंग आणि असेंब्ली
असेंब्लीपूर्वी सर्व उपकरणे पूर्ण झाली आहेत का ते तपासा.
पायरी 2. वीज पुरवठा आणि फायबर जोडणे पॅच कॉर्ड्स
वीज पुरवठा कनेक्ट करा; सिग्नल लाईट इनपुटशी जोडा
पायरी 3. ॲम्प्लीफायर चालू करणे

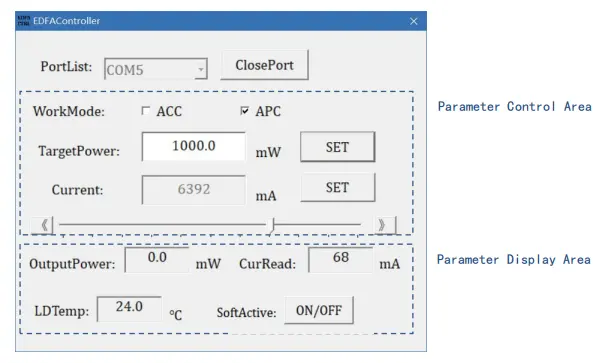

ॲम्प्लीफायर पॉवर चालू करा. टीप: ऑपरेटिंग वर्तमान आणि लाभ व्हॅल्यूज हे शेवटच्या शटडाउनच्या वेळी होस्ट कॉम्प्युटरने सेट केलेले पॅरामीटर्स आहेत आवश्यक असल्यास सॉफ्टवेअरद्वारे सुधारित केले जाऊ शकते. प्लग किंवा जोडण्यास सक्त मनाई आहे लेसर चालू असताना फायबर कनेक्टर अनप्लग करा.
Setp4.Shutdown
वापरल्यानंतर पॉवर केबल डिस्कनेक्ट करा.
● ॲम्प्लीफायर असताना थेट वीजपुरवठा खंडित करू नका कार्यरत
● फायबर जळू नये म्हणून फायबर कनेक्टर धुळीपासून मुक्त ठेवा कनेक्टर शेवटचा चेहरा. फायबर कनेक्टर आधी डस्ट फ्री लेन्स पेपरने स्वच्छ करा कनेक्शन, फायबर एंड फेस इन्स्पेक्टरसह त्याची तपासणी करा आणि फ्लँजद्वारे कनेक्ट करा स्वच्छतेची पुष्टी केल्यानंतरच. अन्यथा, फायबर कनेक्टर एंड फेस शकते लेसर चालू असताना बर्न करा. तेव्हा लेसर-मुक्त ऑपरेशन सुनिश्चित करा कनेक्टिंग फ्लँजेस, आणि वापरात नसताना फायबर डस्ट कॅप्स घाला.
● उपकरणे कोरडी ठेवा आणि कोरड्या जागी साठवा.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
