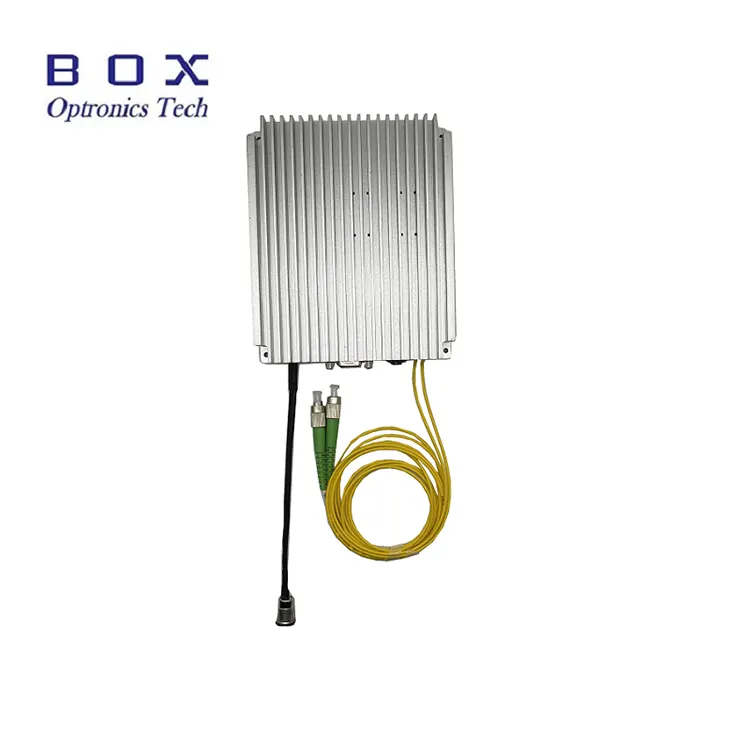

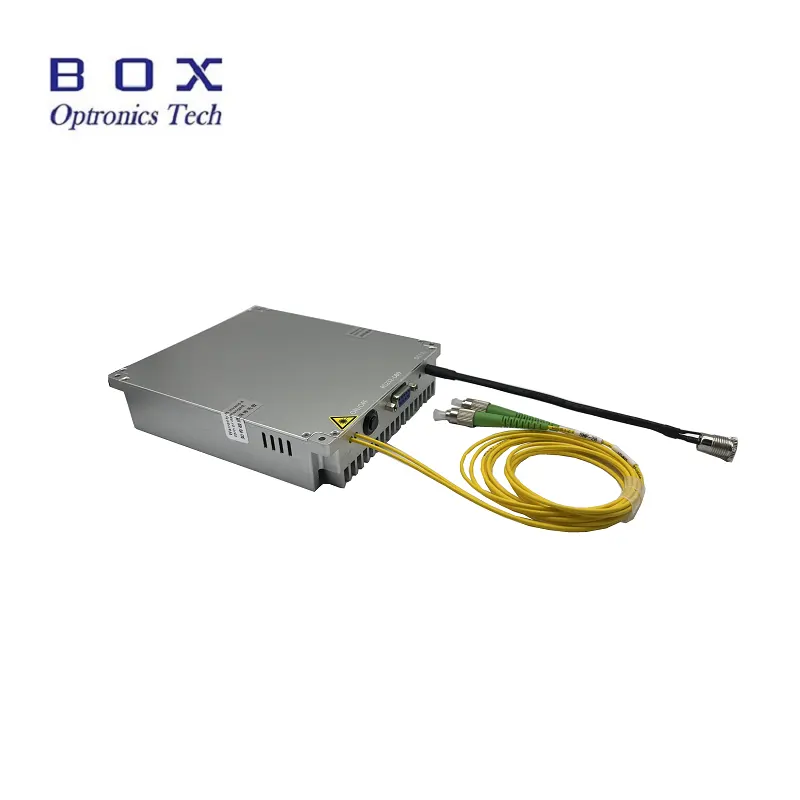

सी-बँड एर्बियम-डोपड फायबर प्री-ॲम्प्लिफायर्स डिझाइन केलेले आहेत ऑप्टिकल रिसीव्हरच्या आधी संवेदनशीलता सुधारण्यासाठी. प्री-एम्प्लिफायर आहे च्या श्रेणीतील लहान ऑप्टिकल सिग्नलच्या प्रवर्धनासाठी विशेषतः वापरले जाते -45~25dbm. लहान सिग्नलचा सामान्य फायदा 35~ 45dB इतका जास्त असतो आणि आवाज 4.5dB पेक्षा कमी आहे. ते लेसरच्या पॉवर ॲम्प्लीफिकेशनसाठी वापरले जाऊ शकतात सी-बँड 1530~1565nm तरंगलांबी श्रेणीतील सिग्नल. स्वयंचलित वर्तमान नियंत्रण (ACC) कार्य मोड. पीसीसाठी कमांड आणि कंट्रोल सॉफ्टवेअर प्रदान केले आहे ऑपरेशन
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
|
|
भाग क्रमांक |
- |
EDFA-PA-35 |
EDFA-PA-45 |
|
|
वर्णक्रमीय श्रेणी |
nm |
१५३०~१५६५ |
सी-बँड |
|
|
इनपुट पॉवर |
dBm |
-35~-25 |
-४५~-२५ |
|
|
गुणांक मिळवा |
dB |
35@-35dBm इनपुट |
45@-45dBm इनपुट |
35@-25dBm इनपुट |
|
आवाज आकृती |
dB |
≤४.५ |
|
|
|
PDG |
dB |
≤0.3 |
|
|
|
पीएमडी |
पुनश्च |
≤0.5 |
|
|
|
इनपुट/आउटपुट अलगाव |
dB |
≥३५ |
|
|
|
पॉवर मॉनिटर |
dB |
आउटपुट पॉवर |
|
|
|
ऑपरेटिंग मोड |
- |
ACC |
|
|
|
पिगटेल फायबर |
- |
SMF-28 |
FC/APC |
|
|
संप्रेषण इंटरफेस |
- |
टच स्क्रीन/DB9 महिला(RS232) |
बेंचटॉप |
|
|
- |
DB9 महिला(RS232) |
मॉड्यूल |
||
|
वीज पुरवठा |
- |
AC 110~240V, <30W |
बेंचटॉप |
|
|
- |
DC 5V, <15W |
मॉड्यूल |
||
|
परिमाण |
मिमी |
260(W)×280(D)×120(H) |
बेंचटॉप |
|
|
150(W)×125(D)×20(H) |
मॉड्यूल |
|||
|
70(W)×90(D)×15(H) |
मॉड्यूल |
|||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|
|
ऑपरेटिंग आर्द्रता |
℃ |
०~७०% |
|
|
● रुंद तरंगलांबी श्रेणी-1530~1565nm;
● कमी आवाज <4.5dB;
● साठी टच स्क्रीन/DB9 महिला(RS232) कम्युनिकेशन इंटरफेस सोपे ऑपरेशन.
● ऑप्टिकल फायबर संप्रेषण;
● ऑप्टिकल फायबर सेन्सर;
● फायबर लेसर

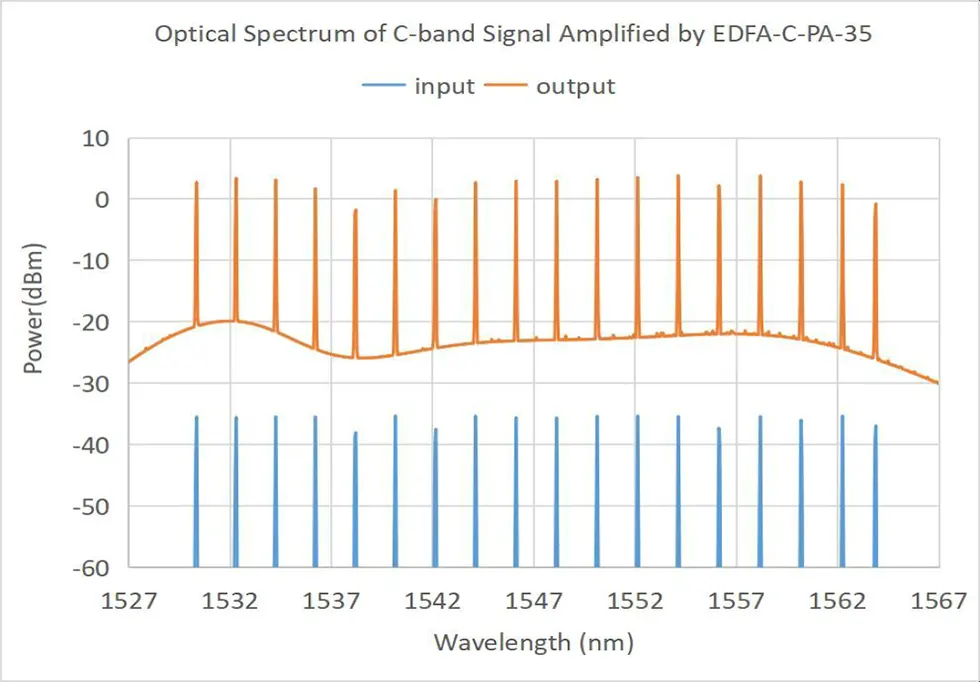

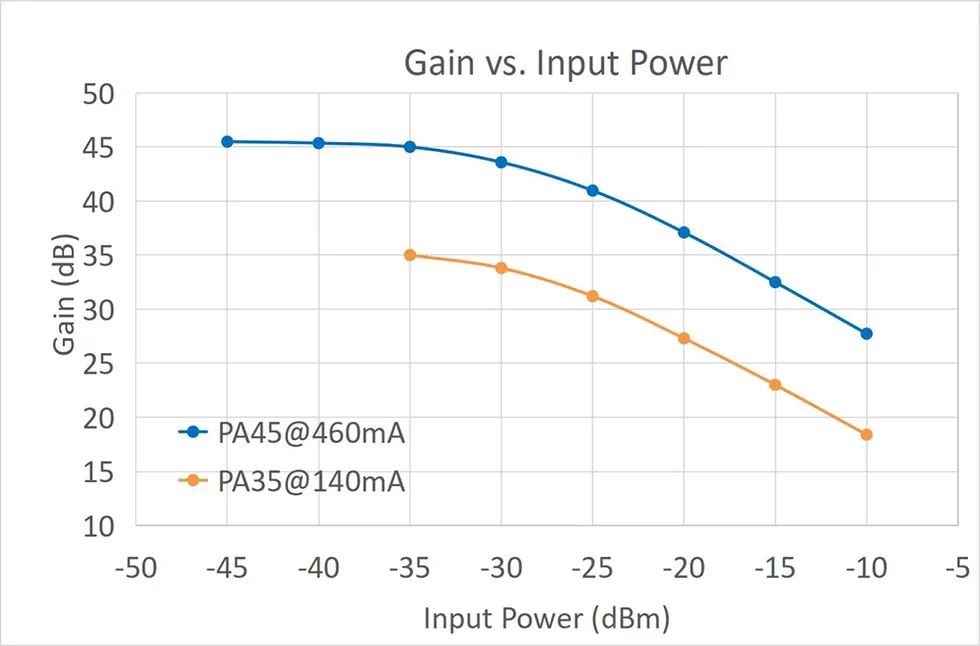

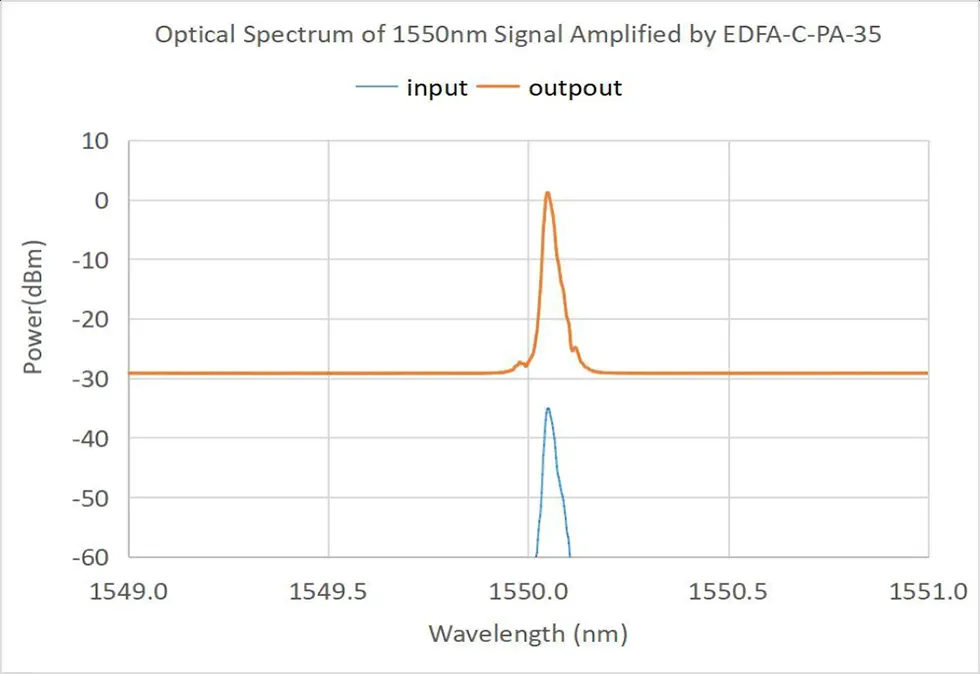

● वैशिष्ट्यपूर्ण वैशिष्ट्यपूर्ण वक्र
|
नाव |
EDFA प्रकार |
तरंगलांबी |
लहान सिग्नल फायदा |
फायबर प्रकार |
परिमाण |
|
EDFA |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
एर्बियम-डोपेड फायबर ॲम्प्लीफायर |
PA: प्री-अँप |
C:C-बँड |
35: 35dB@-35dBm 45: 45dB@-45dBm |
SM:SMF-28e |
M15: मॉड्यूल M20: मॉड्यूल बी: बेंचटॉप |
उदा: EDFA-PA-C-35-SM-M
(ऑर्डर माहिती:सी-बँड एर्बियम-डोपड फायबर प्री-ॲम्प्लीफायर, 35dBmsmall सिग्नल गेन, SMF-28efiber, मॉड्यूल पॅकेजसह).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद होईल पाठवले.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

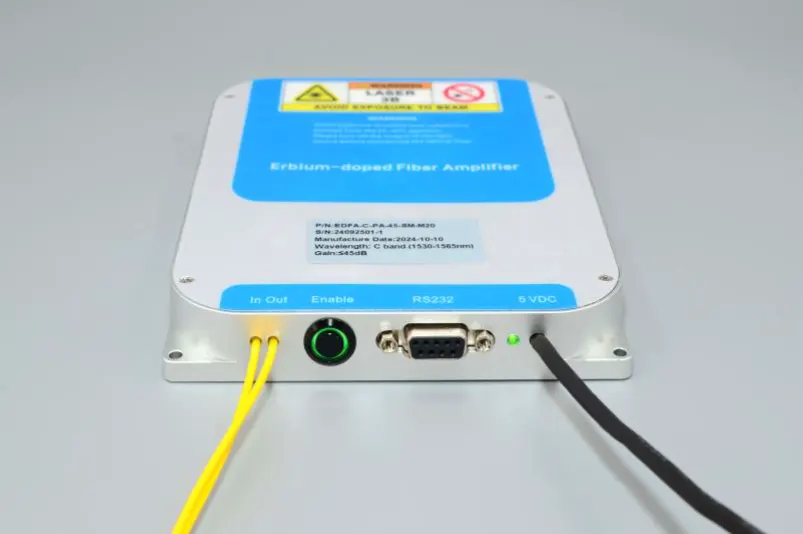

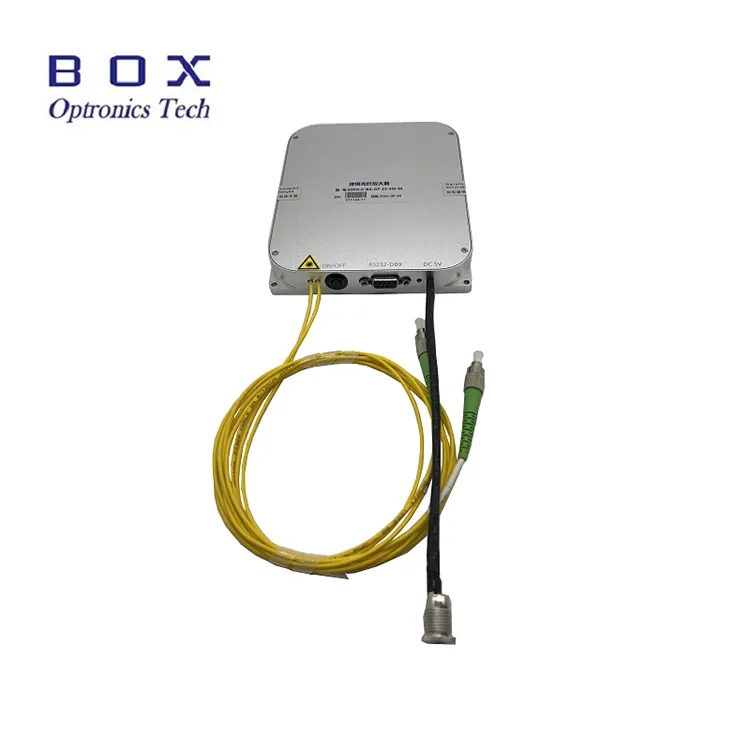

पायरी 1.स्वरूप:पुढील बाजू EDFA अनुक्रमे इनपुट आणि आउटपुट ऑप्टिकल फायबरसह सुसज्ज आहे, आणि ऑप्टिकल एम्प्लिफिकेशन आउटपुट सक्रियकरण स्विच, एक होस्ट संगणक संप्रेषण इंटरफेस (डिफॉल्ट RS232 DB9), पॉवर इंडिकेटर लाइट आणि पॉवर कॉर्ड (डिफॉल्ट DC 5V).
पायरी 2. वीज पुरवठा: वीज पोर्ट डीफॉल्ट DC5.5×2.1mm पॉवर आहे इंटरफेस, आणि जुळणारे DC5V DC पॉवर ॲडॉप्टर प्रदान केले जाईल जेव्हा उत्पादन कारखाना सोडते. पॉवर ॲडॉप्टर आणि दरम्यान कनेक्शन पद्धत EDFA मॉड्यूल खालील आकृतीमध्ये दाखवले आहे. कृपया वापरण्याची खात्री करा मूळ जुळणारे पॉवर अडॅप्टर. एक अयोग्य पॉवर अडॅप्टर वापरणे होईल EDFA योग्यरित्या कार्य करण्यास किंवा EDFA ला नुकसान होण्यास कारणीभूत ठरते. एक U-आकार वापरकर्त्यांना a शी जोडण्यासाठी कनेक्टर वीज पुरवठा लाइन देखील प्रदान केली जाऊ शकते स्विचिंग पॉवर सप्लाय, परंतु ते दरम्यान आगाऊ प्रस्तावित केले पाहिजे खरेदी
पायरी 3. फायबर जंपर्स कनेक्ट करणे: उघडा ऑप्टिकल फायबर कनेक्टरची डस्ट कॅप, फायबर एंड फेस तपासा आणि इतर ऑप्टिकल कनेक्ट करण्यापूर्वी कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी करा फायबर उपकरणे किंवा चाचणी उपकरणे. उच्च-शक्ती EDFA च्या आउटपुट फायबरसाठी मॉडेल, कनेक्शनसाठी फ्यूजन स्प्लिसिंग पद्धत वापरण्याची शिफारस केली जाते.
Setp4. हीट डिसिपेशन:हे एर्बियम-डोपड फायबर ॲम्प्लिफायर मॉड्यूल विशिष्ट प्रमाणात उष्णता निर्माण करते. द ॲम्प्लिफायरची तळाशी पृष्ठभाग (मजकूर नसलेली बाजू) जवळ असावी उष्णता सिंक, उष्णता पसरवणारा पंख किंवा धातूच्या पृष्ठभागाशी संपर्क साधा वापरकर्त्याच्या चेसिसच्या तळाशी. प्राप्त करण्यासाठी योग्य एअर कूलिंगची शिफारस केली जाते एक चांगला उष्णता अपव्यय प्रभाव. शिफारस केलेले इष्टतम कामाचे वातावरण तापमान -5 ~ +35 ℃ आहे. जेव्हा द सभोवतालचे तापमान 50 डिग्री सेल्सियसपेक्षा जास्त आहे स्टँडबाय स्थितीत ॲम्प्लीफायर सुरू होणार नाही. जेव्हा सभोवतालचे तापमान 55℃ पेक्षा जास्त, द कार्यरत स्थितीत ॲम्प्लीफायर स्वयंचलितपणे लेसर आउटपुट थांबवेल आणि प्रविष्ट करेल स्वत:च्या संरक्षणासाठी स्टँडबाय स्थिती. जेव्हा सभोवतालचे तापमान 50℃ पर्यंत खाली येते तेव्हा ॲम्प्लिफायर आपोआप आउटपुट पुन्हा सुरू करेल.
पायरी 5. इनपुट ऑप्टिकल पॉवर: या एर्बियम-डोपड फायबर ॲम्प्लीफायरला कोणतीही थ्रेशोल्ड आवश्यकता नाही इनपुट ऑप्टिकल सिग्नल पॉवरसाठी. जेव्हा इनपुट ऑप्टिकलची सरासरी शक्ती सिग्नल शून्य पॉवरच्या जवळ कमी केला आहे, ॲम्प्लीफायर अजूनही राखेल कार्यरत स्थिती, आणि आउटपुट पोर्टमध्ये उत्स्फूर्त उत्सर्जन आउटपुट असेल. तथापि, अधिक आदर्श प्रवर्धन प्रभाव आणि सिग्नल-टू-आवाज गुणोत्तर प्राप्त करण्यासाठी, पॉवर रेंजमध्ये इनपुट ऑप्टिकल पॉवर नियंत्रित करण्याची शिफारस केली जाते चाचणी पत्रक किंवा उत्पादन तपशील मध्ये वर्णन.
Step6.Host Computer Control: हे ॲम्प्लिफायर एक मॉड्यूलर उत्पादन आहे आणि ते आवश्यक आहे समायोजित आणि निरीक्षण करण्यासाठी समर्पित होस्ट संगणक सॉफ्टवेअरसह एकत्र केले जावे कार्यरत स्थिती आणि EDFA चे ऑपरेटिंग पॅरामीटर्स. वापरकर्त्याच्या संगणकाची गरज आहे USB-232 सिरीयल पोर्ट ड्रायव्हर प्रोग्राम आणि EDFA होस्ट संगणक स्थापित करण्यासाठी आमच्या कंपनीद्वारे प्रदान केलेले नियंत्रण सॉफ्टवेअर. USB-232 सिरीयल पोर्ट ड्रायव्हर प्रोग्राम स्थापित करणे आवश्यक आहे, अन्यथा होस्ट संगणक सॉफ्टवेअर कनेक्ट करू शकत नाही आणि EDFA मॉड्यूलशी सामान्यपणे संवाद साधा. हे लक्षात घ्यावे की द USB-232 सिरीयल पोर्ट ड्रायव्हर प्रोग्राम वास्तविक USB-232 शी सुसंगत असावा सिरीयल पोर्ट केबल वापरली. EDFA होस्ट संगणकाचा सॉफ्टवेअर आवृत्ती क्रमांक सॉफ्टवेअर वर रेकॉर्ड केलेल्या सॉफ्टवेअर आवृत्ती क्रमांकाशी सुसंगत असावे उत्पादन चाचणी पत्रक.

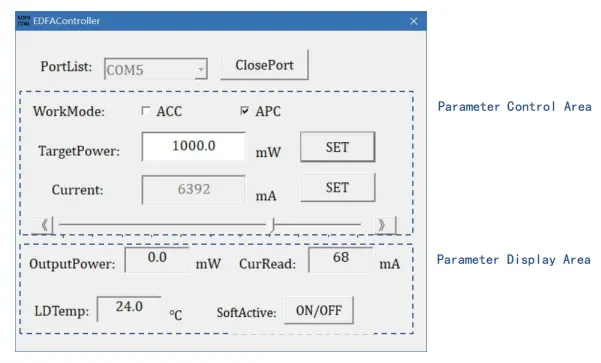

पायरी7. होस्ट कॉम्प्युटर सॉफ्टवेअर इंटरफेस: होस्ट कॉम्प्यूटर सॉफ्टवेअरद्वारे प्रदर्शित केली जाऊ शकणारी माहिती समाविष्ट आहे ॲम्प्लीफायर वर्किंग मोड, आउटपुट ऑप्टिकल पॉवर लक्ष्य मूल्य, पंप लेसर वर्तमान लक्ष्य मूल्य आणि तापमान निरीक्षण स्थिती.
पायरी8. विशिष्ट ऑपरेशन: सुरू केल्यानंतर यजमान संगणक सॉफ्टवेअर, प्रथम योग्य सीरियल पोर्ट क्रमांक निवडा सीरियल पोर्ट क्रम पोर्टलिस्ट, सीरियल उघडण्यासाठी ओपनपोर्ट बटणावर क्लिक करा बंदर यावेळी, वर्तमान वाचन आणि LDTemp विंडो प्रदर्शित करतील मॉड्यूलचे कार्यरत वर्तमान आणि पंप तापमान. लक्ष्य ऑप्टिकल प्रविष्ट करा TargetPower विंडोमध्ये पॉवर व्हॅल्यू आणि SET बटणावर क्लिक करा. जेव्हा बटण ईडीएफए मॉड्यूलचे स्विच आणि सॉफ्टवेअरवरील सॉफ्टएक्टिव्ह बटण स्विच आहेत दोन्ही चालू केले, सेटिंग प्रभावी होते आणि EDFA मध्ये ऑप्टिकल पॉवर आउटपुट आहे.
पायरी9. नियंत्रण मोड: मानक मॉडेल या फायबर ॲम्प्लीफायरचे दोन कार्यरत मोड, स्वयंचलित वर्तमान नियंत्रणाचे समर्थन करते मोड (ACC मोड) आणि स्वयंचलित पॉवर कंट्रोल मोड (APC मोड). तुम्ही स्विच करू शकता वर्कमोड पर्यायाद्वारे या दोन कार्यरत मोडमध्ये. स्विच करताना, कृपया प्रथम सक्रिय बटण स्विच बंद करण्यासाठी लक्षात ठेवा. (* काही ॲम्प्लीफायर मॉडेल्स केवळ ACC मोडला समर्थन देतात, जसे की EDFA-C-PA). ACC मोडमध्ये, पंप प्रविष्ट करा वर्तमान विंडोमध्ये वर्तमान मूल्य आणि SET बटणावर क्लिक करा किंवा थेट ड्रॅग करा पंप चालू मूल्य सेट करण्यासाठी डावे आणि उजवे स्लाइडर. APC मोडमध्ये, प्रविष्ट करा TargetPower विंडोमध्ये लक्ष्य ऑप्टिकल पॉवर मूल्य आणि SET वर क्लिक करा बटण
पायरी 10. आउटपुट सक्रियकरण: जेव्हा मॉड्यूलच्या समोरील बटण स्विच आणि SoftActive बटण सक्षम करा सॉफ्टवेअर ऑन स्विच दोन्ही चालू आहेत, सेटिंग प्रभावी होते आणि ॲम्प्लिफायरमध्ये लेसर आउटपुट आहे आणि लेसर इंडिकेटर लाइट चालू आहे. चालू/बंद बटण लाल रंगात प्रदर्शित केले जाईल. पॅरामीटर मॉनिटरिंगमधील आउटपुट पॉवर क्षेत्र वर्तमान वास्तविक आउटपुट ऑप्टिकल पॉवर दर्शविते, CurRead वर्तमान दर्शविते पंप चालू, आणि LDTemp अंतर्गत तापमान दाखवते.
पायरी ११. शटडाउन: प्रथम बंद करा ॲम्प्लीफायर आणि सॉफ्टएक्टिव्ह बटणाच्या बाजूला चालू/बंद बटण स्विच सॉफ्टवेअर चालू करा, सीरियल पोर्ट बंद करण्यासाठी ClosePort वर क्लिक करा आणि नंतर सॉफ्टवेअर बंद करा.
पायरी12. पॅरामीटर मेमरी: मोड आणि नियंत्रण सॉफ्टवेअरद्वारे सेट केलेले पॅरामीटर्स स्वयंचलितपणे आत जतन केले जातील EDFA मॉड्यूल आणि पॉवर-ऑफ मेमरीचे कार्य आहे. गरज नसेल तर EDFA पॅरामीटर्स सुधारित करा, होस्ट संगणकाशी कनेक्ट करणे आवश्यक नाही ते पुन्हा वापरताना.
● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, ते आहे फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
● प्रारंभ करताना, प्रथम पॉवर स्विच आणि की स्विच असल्याची पुष्टी करा बंद आहेत, आणि नंतर वीज पुरवठा कनेक्ट करा. बंद करताना, प्रथम की स्विच बंद करा, आणि नंतर आउटपुट नंतर वीज पुरवठा खंडित करा सूचक प्रकाश निघतो. तेव्हा थेट वीज पुरवठा खंडित करू नका EDFA कार्यरत आहे.
● लिंट-फ्री वाइपसह फायबर कनेक्टर स्वच्छ करा आणि a सह तपासणी करा कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टर. फायबर नेहमी कनेक्ट/डिस्कनेक्ट करा शेवटचा चेहरा बर्न टाळण्यासाठी शक्तीशिवाय. फायबर ऑप्टिक कनेक्टर असणे आवश्यक आहे धूळ टोप्यांसह झाकलेले.
● वारंवार आउटपुट घालण्याची आणि अनप्लग करण्याची शिफारस केलेली नाही धूळ दूषित टाळण्यासाठी फायबर कनेक्टर, ज्यामुळे वाढ होऊ शकते फायबर कनेक्टरचा अंत फेस घालणे किंवा जळणे.
● उपकरणे कोरडी ठेवा आणि कोरड्या जागी साठवा.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
