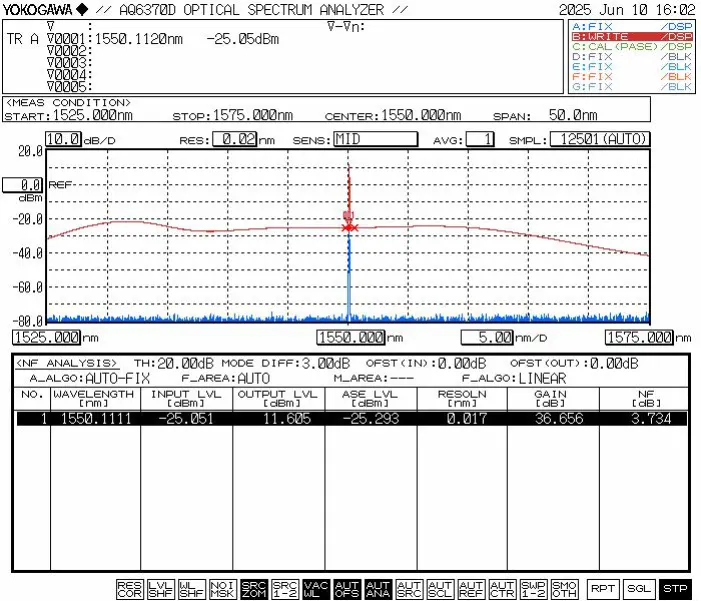

7. डेटाशीट आणि टेस्टशीट
8. कोट अटी आणि पेमेंट
9. लीड वेळ
10. ऑपरेशन नोट्स आणि देखभाल
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा
सी-बँड एर्बियम-डोपड फायबर इन-लाइन ॲम्प्लिफायर्स आहेत फायबर लेसर किंवा फायबर कम्युनिकेशन सिस्टममध्ये लाइन रिलेसाठी डिझाइन केलेले. ते करू शकतात सी-बँड 1530~1565nm मध्ये लेसर सिग्नलच्या पॉवर ॲम्प्लिफिकेशनसाठी वापरला जातो तरंगलांबी श्रेणी. त्यांच्यात 15/17/20/23/25/26dBm उच्च पॉवर आणि कमी आहे आवाज पीसी ऑपरेशनसाठी कमेंड आणि सॉफ्टवेअर प्रदान केले जातात. हे वापरताना मॉड्यूल्स, फायबर एंड फेस स्वच्छ असल्याची खात्री करा, लेसर इनपुटबद्दल जागरूक रहा मर्यादा, आणि आवश्यक लेसर सुरक्षा खबरदारी घ्या.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
|||||
|
तरंगलांबी श्रेणी |
nm |
१५३०~१५६५ |
सी-बँड |
|||||
|
इनपुट पॉवर |
dBm |
-२५~+३ |
|
|||||
|
आउटपुट पॉवर |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm इनपुट |
|
लहान लाभ गुणांक |
dB |
35 |
@-25dBm इनपुट |
|||||
|
आवाज आकृती |
dB |
≤५.५ |
@-10dBm इनपुट |
|||||
|
PDG |
dB |
≤0.3 |
|
|||||
|
पीएमडी |
पुनश्च |
0.5 |
|
|||||
|
इनपुट/आउटपुट अलगाव |
dB |
≥३५ |
|
|||||
|
पॉवर मॉनिटर |
dB |
आउटपुट पॉवर |
|
|||||
|
ऑपरेटिंग मोड |
- |
ACC/APC |
|
|||||
|
पिगटेल फायबर |
- |
SMF-28 |
FC/APC |
|||||
|
संप्रेषण इंटरफेस
|
- |
टच स्क्रीन / DB9 महिला(RS232) |
बेंचटॉप |
|||||
|
- |
DB9 महिला(RS232) |
मॉड्यूल |
||||||
|
वीज पुरवठा
|
- |
AC 110~240V, <30W |
बेंचटॉप |
|||||
|
- |
DC 5V, <15W |
मॉड्यूल |
||||||
|
परिमाण
|
मिमी
|
260(W)×280(D)×120(H) |
बेंचटॉप |
|||||
|
150(W)×125(D)×20(H) |
मॉड्यूल |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
मॉड्यूल |
||||||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|||||
|
ऑपरेटिंग आर्द्रता |
℃ |
०~७०% |
|
|||||
● रुंद तरंगलांबी श्रेणी-1530~1565nm;
● उच्च लाभ घटक
● कमी आवाज <5.5dB;
● उच्च आउटपुट पॉवर 15/17/20/23/25/26dBm पर्यायी.
● ऑप्टिकल फायबर संप्रेषण;
● ऑप्टिकल फायबर सेन्सर;
● फायबर लेसर

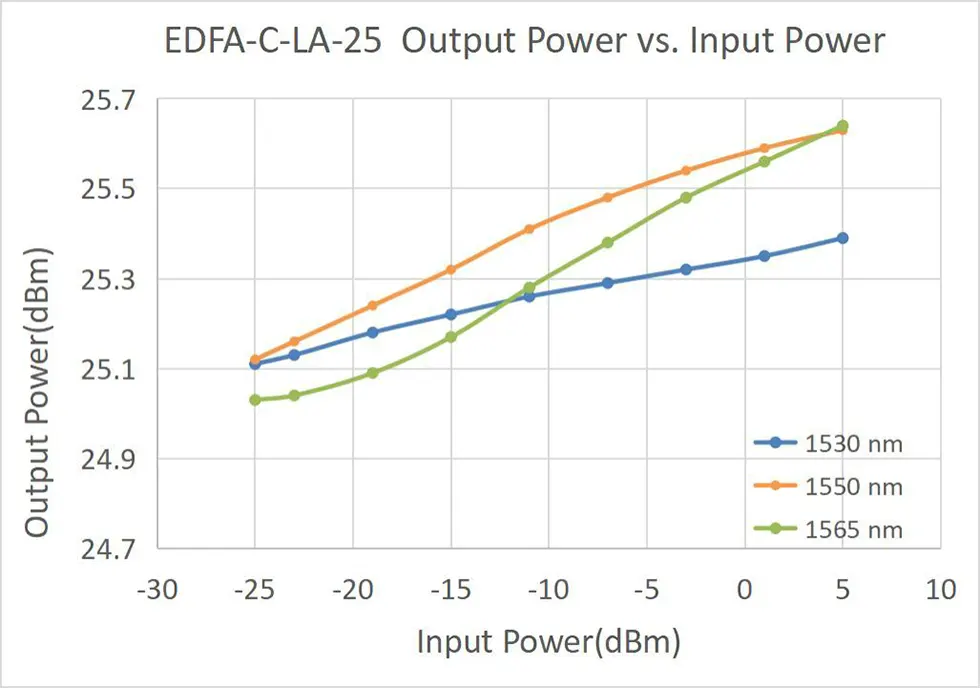

● वैशिष्ट्यपूर्ण वैशिष्ट्यपूर्ण वक्र
|
नाव |
EDFA प्रकार |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
परिमाण |
|
EDFA |
-XX |
-एक्स |
-XX |
XX |
-एक्स |
|
एर्बियम-डोपेड फायबर ॲम्प्लीफायर |
LA:इन-लाइन-Amp |
C:C-बँड |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 : मॉड्यूल M20 : मॉड्यूल ब:बेंचटॉप |
उदा: EDFA-LA-C-15-SM-M
(ऑर्डर माहिती:सी-बँड एर्बियम-डोपड फायबर इन-लाइन ॲम्प्लीफायर, 15dBmoutput पॉवर, SMF-28efiber सह, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (काही स्टॉकमध्ये असल्यास, ते जलद होईल पाठवले.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● सिंगल-मोड फायबरसाठी (Hi-1060, PM980, G652D, PM1550, इ.), सतत प्रकाशासाठी सैद्धांतिक शक्ती सहिष्णुता अंदाजे 200mW असते तेव्हा शेवटचा चेहरा स्वच्छ आहे. म्हणून, आउटपुट पॉवर <200mW सह EDFA मॉडेल करू शकतात द्वारे त्यांचे आउटपुट फायबर कनेक्टर इतर सिंगल-मोड फायबर उपकरणांशी कनेक्ट करा जंगम अडॅप्टर्स (फायबर फ्लँज).
● ॲम्प्लीफायर असताना थेट वीजपुरवठा खंडित करू नका कार्यरत
● फायबर जळू नये म्हणून फायबर कनेक्टर धुळीपासून मुक्त ठेवा कनेक्टर शेवटचा चेहरा. फायबर कनेक्टर आधी डस्ट फ्री लेन्स पेपरने स्वच्छ करा कनेक्शन, फायबर एंड फेस इन्स्पेक्टरसह त्याची तपासणी करा आणि फ्लँजद्वारे कनेक्ट करा स्वच्छतेची पुष्टी केल्यानंतरच. अन्यथा, फायबर कनेक्टर एंड फेस शकते लेसर चालू असताना बर्न करा. तेव्हा लेसर-मुक्त ऑपरेशन सुनिश्चित करा कनेक्टिंग फ्लँजेस, आणि वापरात नसताना फायबर डस्ट कॅप्स घाला.
● आउटपुट फायबर कनेक्टरचे वारंवार प्लगिंग/अनप्लगिंग नाही शिफारस केली आहे, कारण यामुळे धूळ दूषित होऊ शकते, अंतर्भूत नुकसान वाढू शकते किंवा फायबर कनेक्टरचा शेवटचा चेहरा जळत आहे.
● उपकरणे कोरडी ठेवा आणि कोरड्या जागी साठवा.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
