660nm FP बटरफ्लाय लेसर डायोड

सामग्री सारणी

१. 660nm चा परिचय एफपी बटरफ्लाय लेसर डायोड

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

५. उत्पादन तपशील

6. ऑर्डर माहिती

७. डेटाशीट आणि चाचणीपत्रक

8. कोट आणि देय अटी

९. आघाडी वेळ

10. ऑपरेशन नोट्स

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

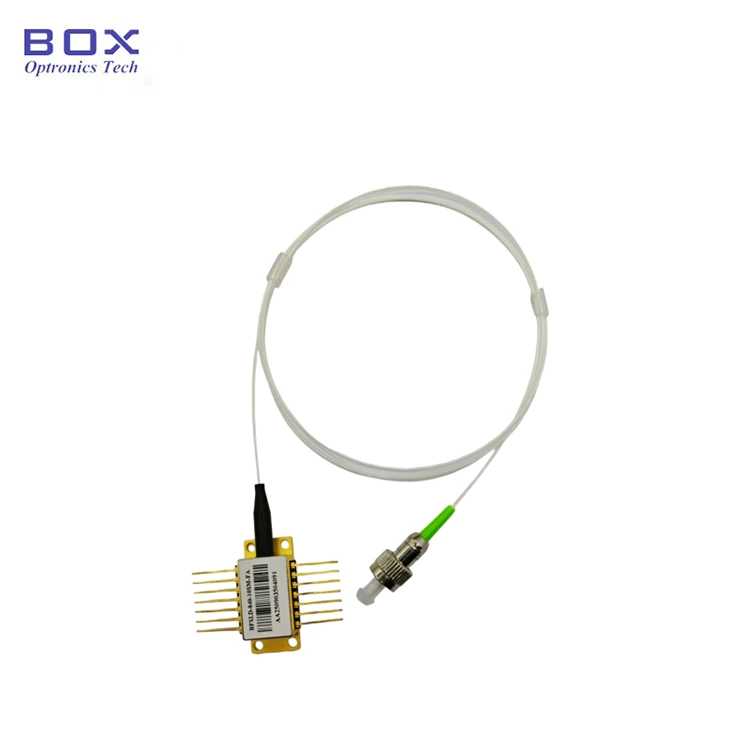

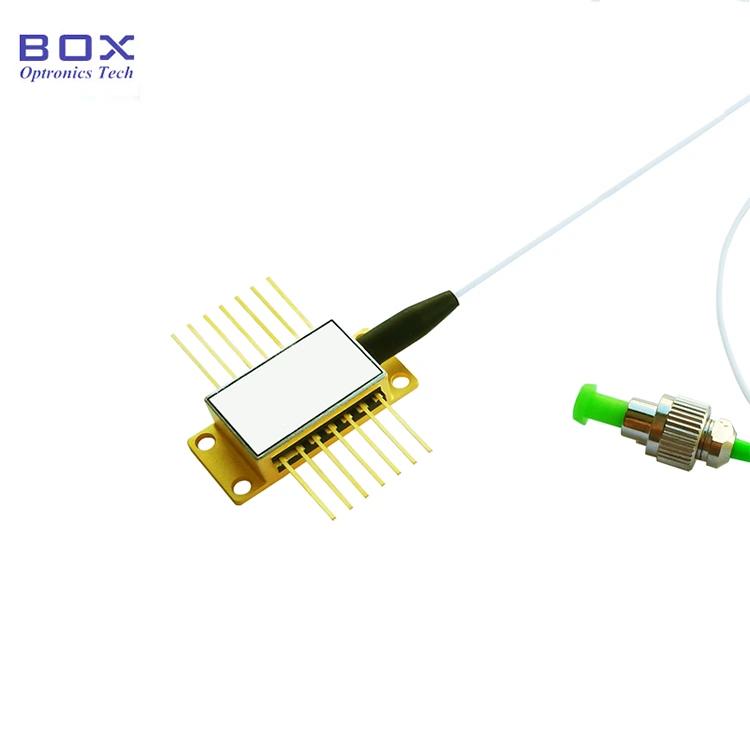

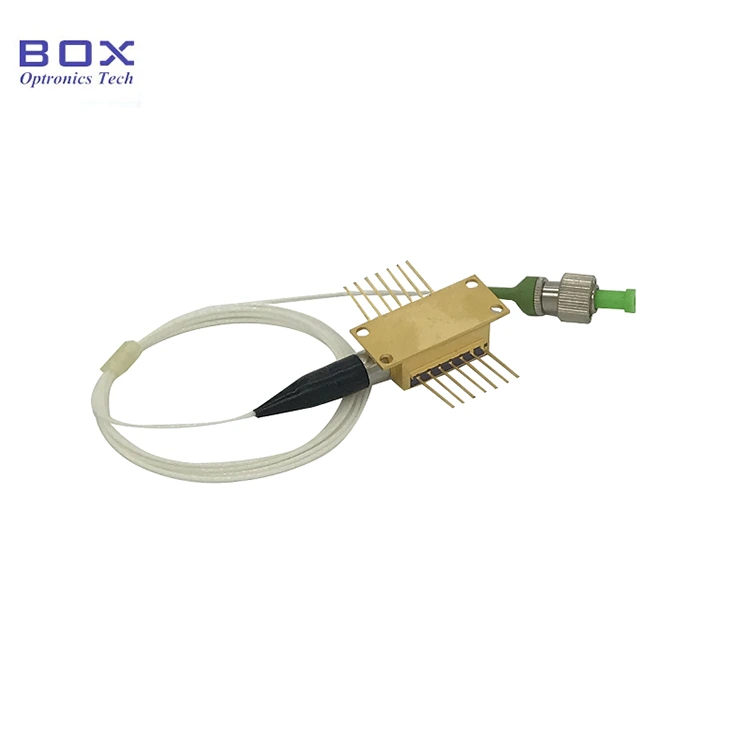

हा 14-पिनसह 660nm FP बटरफ्लाय लेझर डायोड आहे फुलपाखरू पॅकेज. हे फॅब्री-पेरोट लेसर डायोड आहे. हे 30mW पर्यंतचे वैशिष्ट्य आहे आउटपुट पॉवर आणि अंगभूत टीईसी आणि थर्मिस्टर. फायबर प्रकार SM630-HP असू शकतो फायबर ड्रायव्हर सर्किटसह मॉड्यूल/बेंचटॉप पॅकेज ऐच्छिक आहे. ऑप्टिकल तंतू नाजूक असतात; फायबर वापरून घटक खेचू नका.

उत्पादन तपशील

उत्पादन वैशिष्ट्ये

● SM 630-HP फायबर पिगटेल;

● CW आउटपुट पॉवर 30mW पर्यंत;

● 14-पिन टीईसी, थर्मिस्टरसह बीटीएफ पॅकेज;

● दृश्यमान लाल दिवा.

उत्पादन अनुप्रयोग

● जैवतंत्रज्ञान;

● वैद्यकीय उपचार;

● ऑप्टिकल इन्स्ट्रुमेंट.

उत्पादन तपशील

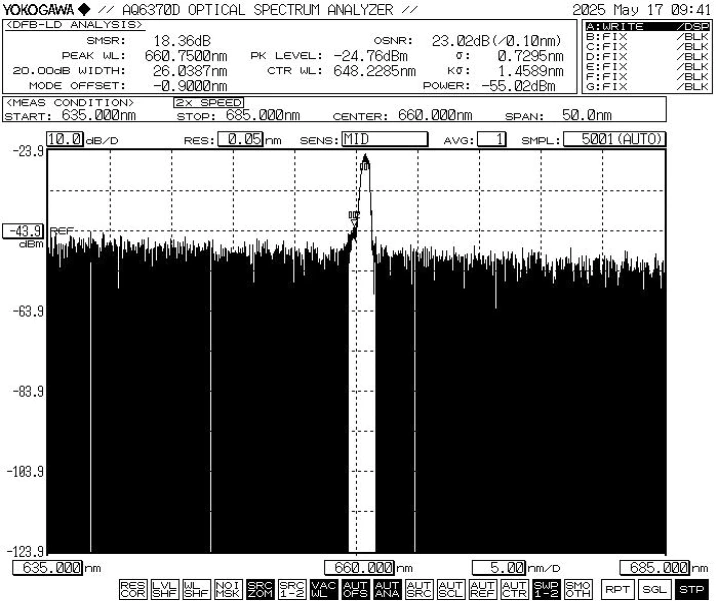

● ठराविक स्पेक्ट्रम:

● मानक उपकरणे

*स्टँडअलोन डिव्हाइस; अंगभूत ड्राइव्हर नाही (ड्रायव्हरसह मॉड्यूल पॅकेज सर्किट पर्यायी आहे).

ऑर्डर करत आहे माहिती

उदा: BFLD-F660-30SM-FA

(ऑर्डर माहिती: 660nm FP बटरफ्लाय लेसर डायोड, 30mW आउटपुट पॉवर, SM फायबरसह, FC/APC कनेक्टर, पंप पिन).

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट आणि चाचणीपत्रक

डेटाशीट

चाचणीपत्रक

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स

● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.

● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).

● प्रतिबंध करण्यासाठी उत्पादनाच्या ऑपरेटिंग सर्किटची स्थिरता सत्यापित करा नाडी प्रवाहामुळे होणारे नुकसान.

● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषतः शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: परिपूर्ण कमाल रेटिंगच्या पलीकडे ऑपरेशनमुळे कायमस्वरूपी नुकसान होऊ शकते साधन

● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स ऑप्ट्रॉनिक्स खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधी:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.

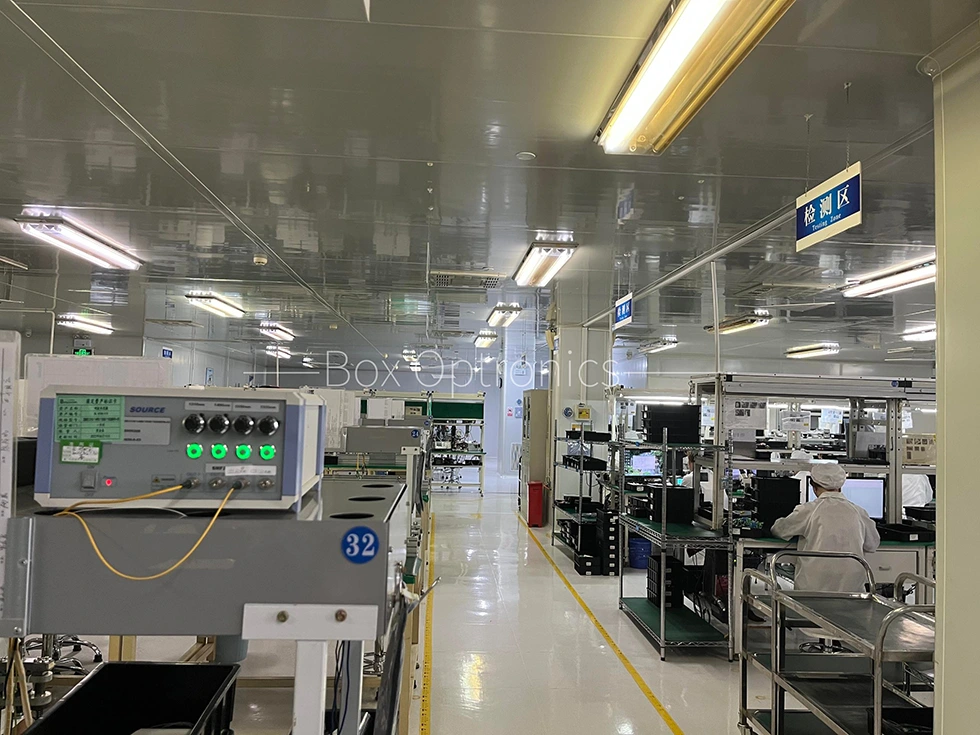

वास्तविक उत्पादन ओळ
