१. 520nm चा परिचय एफपी बटरफ्लाय लेसर डायोड
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
५. उत्पादन तपशील
6. ऑर्डर माहिती
७. डेटाशीट आणि चाचणीपत्रक
8. कोट आणि देय अटी
९. आघाडी वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा
हा 520nm FP बटरफ्लाय लेझर डायोड आहे 14-पिन बटरफ्लाय पॅकेज. हे फॅब्री-पेरोट लेसर डायोड आहे. हे 30mW पर्यंतचे वैशिष्ट्य आहे आउटपुट पॉवर, आणि अंगभूत TEC आणि थर्मिस्टर. फायबर प्रकार SM-460HP किंवा असू शकतो PM-S460-HP फायबर. ऑप्टिकल उपकरणांसाठी योग्य. पिन आवश्यक असल्यास सोल्डरिंग, सोल्डरिंग तापमान 260 डिग्री सेल्सियस पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावे.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λC |
CW, 25℃ |
515 |
520 |
530 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
- |
30 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
- |
90 |
95 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
CW |
- |
270 |
320 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃ |
- |
1.1 |
2.0 |
V |
|
वर्तमान मॉनिटर करा |
IMON |
VRM=5V |
50 |
- |
1500 |
μA |
|
MPD गडद प्रवाह |
आयडी |
VRM=5V |
- |
- |
50 |
μA |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM-460HP किंवा PM-S460-HP फायबर;
● आउटपुट पॉवर अप 30mW पर्यंत;
● 14-पिन TEC आणि मॉनिटर PD सह BTF पॅकेज;
● दृश्यमान हिरवा प्रकाश फायबर-कपल्ड लेसर डायोड.
● ऑप्टिकल उपकरणे;
● फायबर ऑप्टिक ट्रान्समिशन प्रणाली;
● लेझर संकेत.

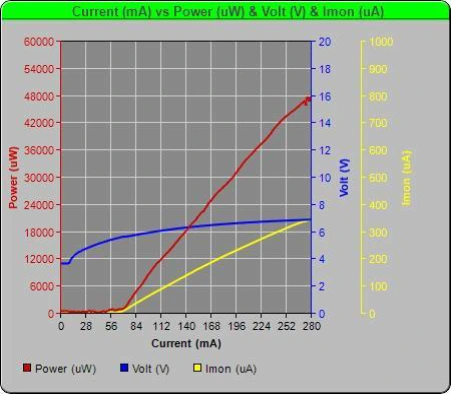

● ठराविक स्पेक्ट्रम: PIV

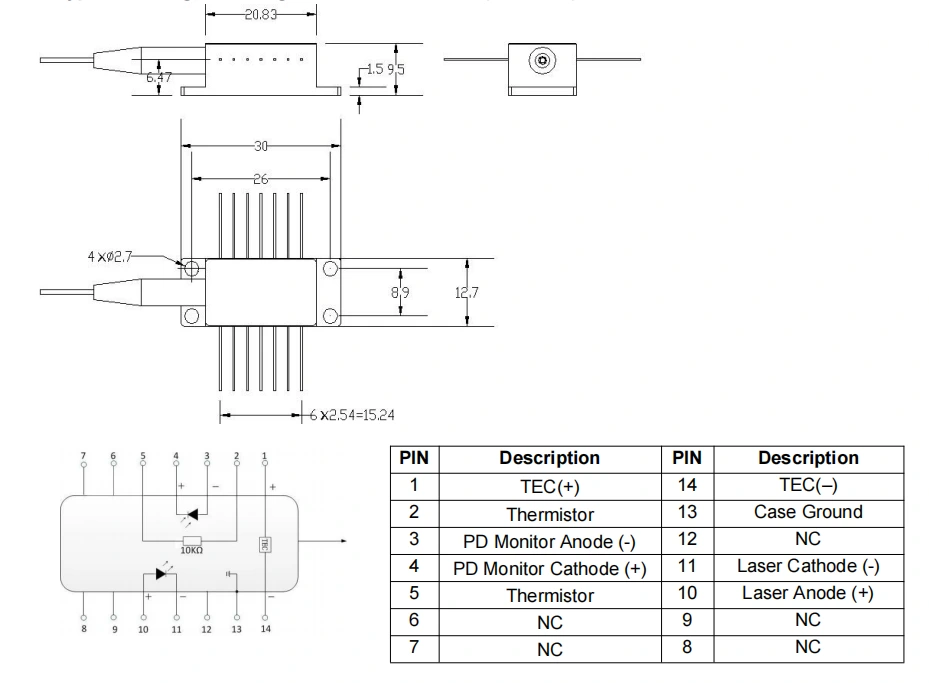

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-520nm FP बटरफ्लाय लेसर डायोड
● पॅकिंगचे उदाहरण
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
520nm FP बटरफ्लाय लेसर डायोड |
1 |
|
2 |
उत्पादन चाचणी अहवाल |
1 |
*स्टँडअलोन डिव्हाइस; अंगभूत ड्राइव्हर नाही (ड्रायव्हरसह मॉड्यूल पॅकेज सर्किट पर्यायी आहे).
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-एफएक्सएक्सएक्स |
-XX |
XX |
-XX |
X |
|
एफपी लेसर डायोड |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30mW सानुकूलित |
SM: सिंगल मोड PM:ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
नल: पंप पिन |
उदा: BFLD-F520-30SM-FA
(ऑर्डर माहिती: 520nm FP बटरफ्लाय लेझर डायोड, 14-पिन बटरफ्लाय पॅकेज, 30mW आउटपुट पॉवर, 460HP SM फायबरसह, FC/APC कनेक्टर)
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● पॉवर-अप प्रक्रियेदरम्यान, थेट उच्च प्रवाह कधीही लागू करू नका, जसे यामुळे चिपचे नुकसान होण्याचा धोका असतो. त्याऐवजी, वर्तमान स्तरावर डिव्हाइस पॉवर अप करा चिपच्या थ्रेशोल्डच्या जवळ, आणि नंतर हळूहळू प्रवाह लहान प्रमाणात वाढवा इच्छित पातळी गाठेपर्यंत वाढ.
● सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा आणि नंतर चिप ओव्हरहाटिंग टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा आणि ओव्हरलोड
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.

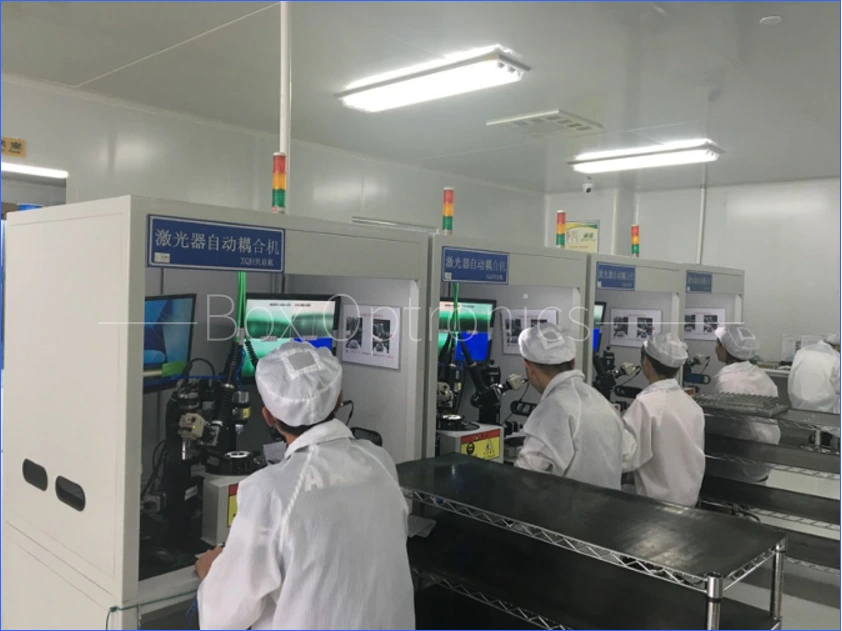

वास्तविक उत्पादन ओळ
