१. 850nm चा परिचय एफपी बटरफ्लाय लेसर डायोड
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
५. उत्पादन तपशील
6. ऑर्डर माहिती
७. डेटाशीट आणि चाचणीपत्रक
8. कोट आणि देय अटी
९. आघाडी वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा
850nm FP बटरफ्लाय लेझर डायोडची आउटपुट पॉवर आहे 30mW पर्यंत, ऑप्टिकल फायबरसह कार्यक्षम कपलिंगसाठी चांगली बीम गुणवत्ता आणि इतर ऑप्टिकल घटक, आणि थर्मोइलेक्ट्रिक कूलर (TEC) समाकलित करते, मॉनिटरिंग पीडी आणि थर्मिस्टर. हे शॉर्ट-रेंजसारख्या फील्डसाठी योग्य आहे ऑप्टिकल कम्युनिकेशन आणि फायबर सेन्सिंग.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λC |
CW, 25℃ |
840 |
850 |
860 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
— |
30 |
— |
— |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
— |
18 |
30 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
CW |
— |
255 |
275 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃ |
— |
2.1 |
2.3 |
V |
|
वर्तमान मॉनिटर करा |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD गडद प्रवाह |
आयडी |
VRM=5V |
— |
— |
50 |
μA |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● SM Hi780 फायबर पिगटेल;
● उच्च 30mW पर्यंत आउटपुट पॉवर;
● 14-पिन TEC, thermistor, आणि सह BTF पॅकेज मॉनिटर पीडी.
● शॉर्ट-डिस्टन्स ऑप्टिकल संवाद;
● प्रयोगशाळा प्रकाश स्रोत आणि ऑप्टिकल चाचणी;
● जैविक इमेजिंग;
● ऑप्टिकल फायबर सेन्सिंग.

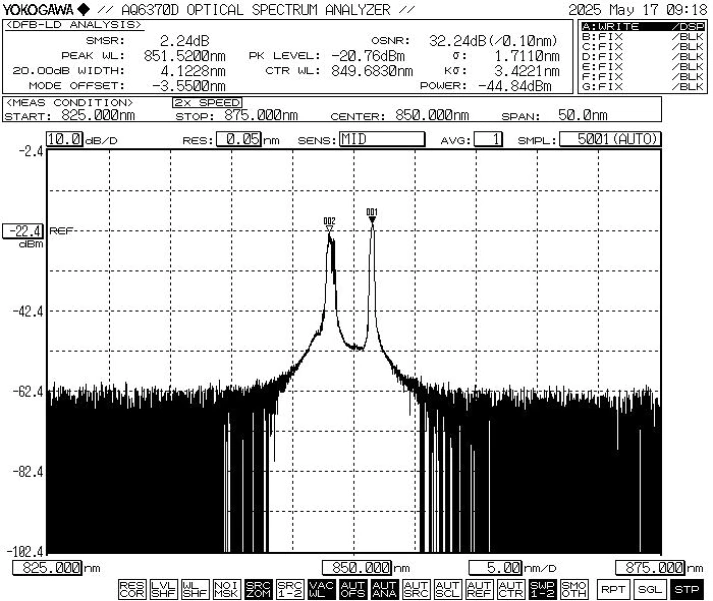

● ठराविक स्पेक्ट्रम: 850nm, WL सहिष्णुता +/-10nm.

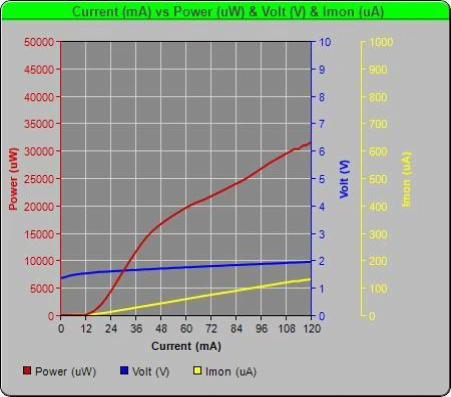

● PIV-850nm 30mW FP बटरफ्लाय लेसर डायोड
● मानक उपकरणे
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |

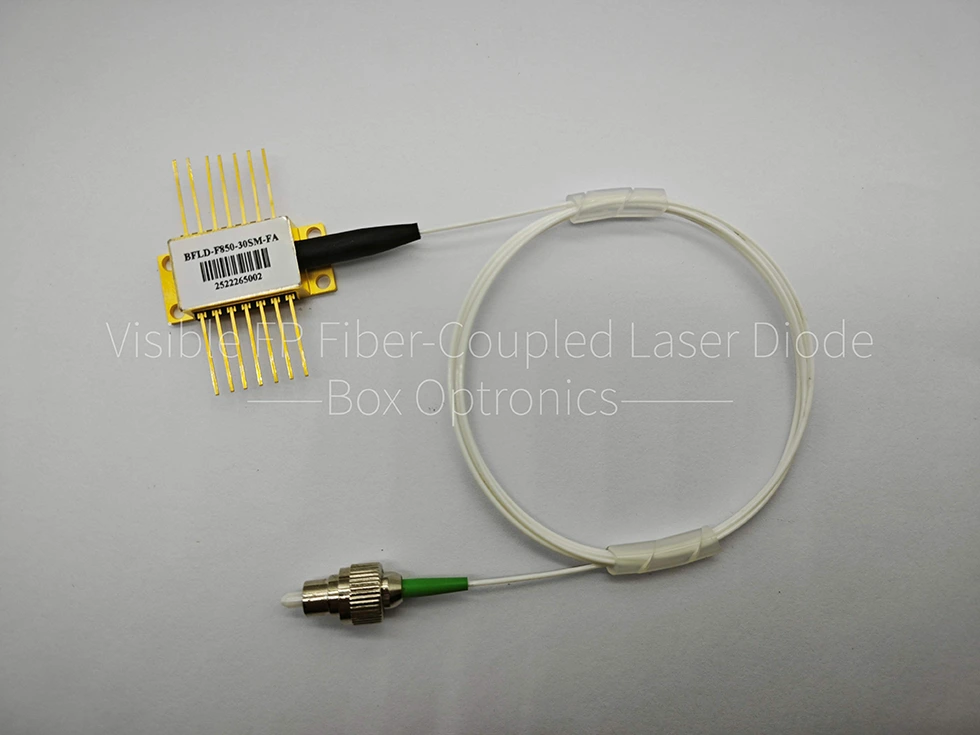

850nm FP बटरफ्लाय लेसर डायोड |
1 |
|
2 |
उत्पादन चाचणी अहवाल |
1 |
*स्टँडअलोन डिव्हाइस; अंगभूत ड्राइव्हर नाही (ड्रायव्हरसह मॉड्यूल पॅकेज सर्किट पर्यायी आहे).
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-एफएक्सएक्सएक्स |
-XX |
XX |
-XX |
X |
|
एफपी लेसर डायोड |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30mW सानुकूलित |
SM: सिंगल मोड PM:ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
नल: पंप पिन |
उदा: BFLD-F785-30SM-FA
(ऑर्डर माहिती: 850nm FP बटरफ्लाय लेसर डायोड, 30mW आउटपुट पॉवर, SM फायबरसह, FC/APC कनेक्टर, पंप पिन).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: ऑपरेशन परिपूर्ण कमाल रेटिंगच्या पलीकडे डिव्हाइसला कायमचे नुकसान होऊ शकते.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
