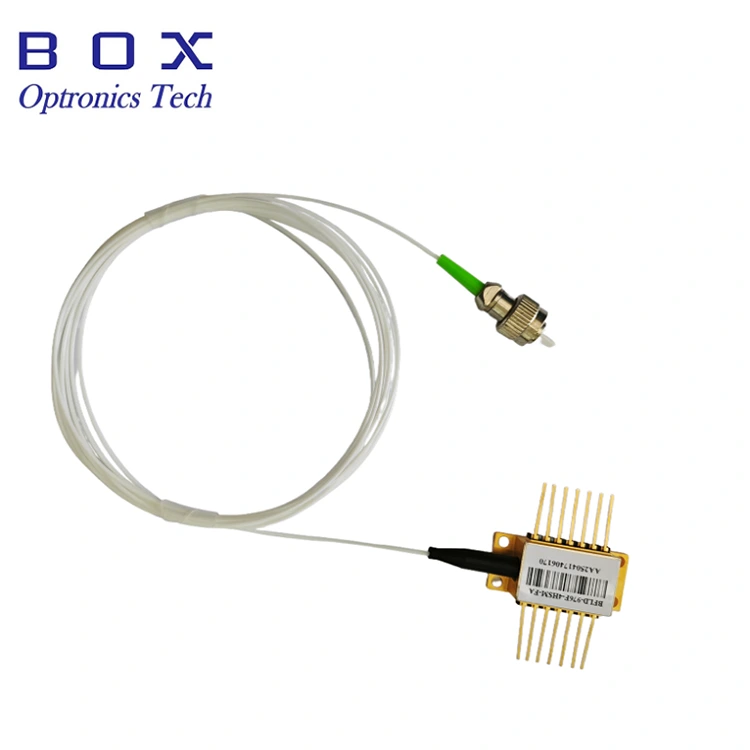

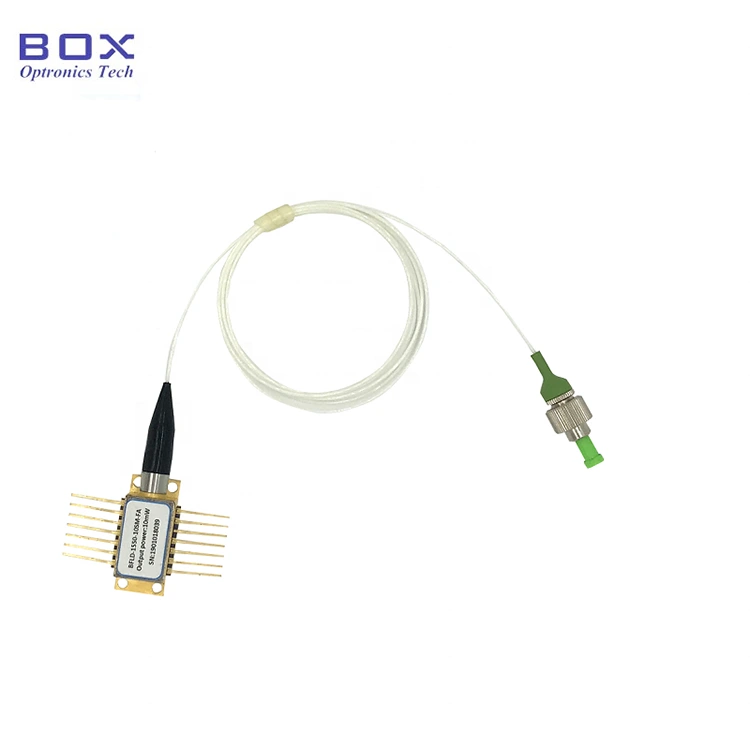

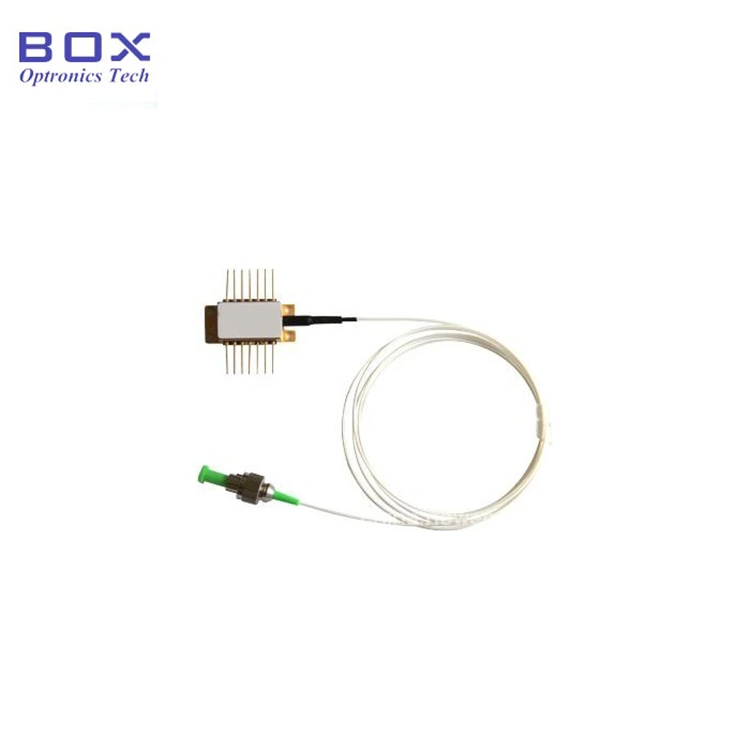

हे 785nm FP बटरफ्लाय लेसर डायोड आहे, जे वैशिष्ट्यीकृत आहे 30mW आउटपुट पॉवर पर्यंत. फायबर प्रकार असू शकतो SM785-HP किंवा PM780-HP, आणि TEC, मॉनिटर फोटोडायोड आणि थर्मिस्टर समाकलित करते. द 900um संरक्षक ट्यूब आणि FC/APC कनेक्टर पर्यायी आहेत. पिन आवश्यक असल्यास सोल्डरिंग, सोल्डरिंग तापमान 260 डिग्री सेल्सियस पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावे. ड्रायव्हर सर्किटसह मॉड्यूल/बेंचटॉप पॅकेज, 50mW आउटपुट पॉवर, उपलब्ध आहे.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λC |
CW, 25℃ |
780 |
785 |
790 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
- |
30 |
- |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
- |
30 |
45 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
CW |
- |
150 |
200 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃ |
- |
1.9 |
2.2 |
V |
|
वर्तमान मॉनिटर करा |
IMON |
VRM=5V |
1 |
5 |
10 |
μA |
|
MPD गडद प्रवाह |
आयडी |
VRM=5V |
- |
- |
50 |
μA |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM785-HP किंवा PM780-HP फायबर;
● आउटपुट पॉवर अप 30mW पर्यंत;
● 14-पिन TEC, thermistor, आणि सह BTF पॅकेज पीडीचे निरीक्षण करा.
● प्रकाश स्रोत;
● फायबर ऑप्टिक सेन्सिंग प्रणाली;
● साहित्य प्रक्रिया.

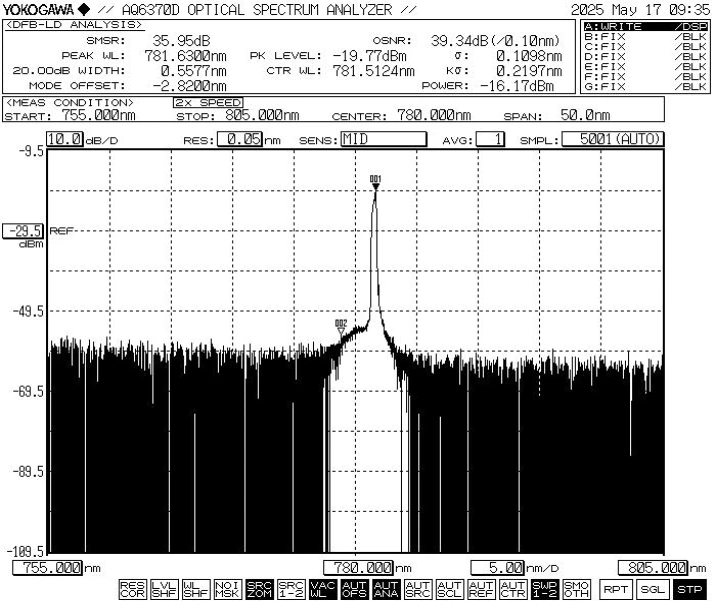

● ठराविक स्पेक्ट्रम: 785nm, WL सहिष्णुता +/-10nm.

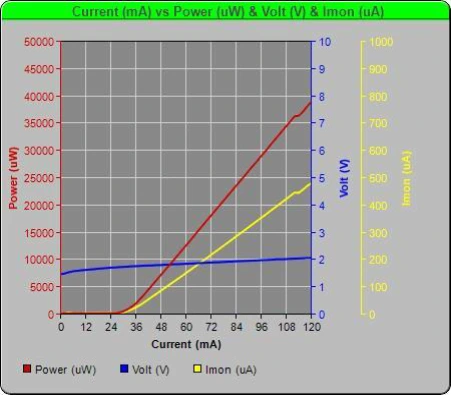

● PIV-785nm 30mW FP बटरफ्लाय लेसर डायोड

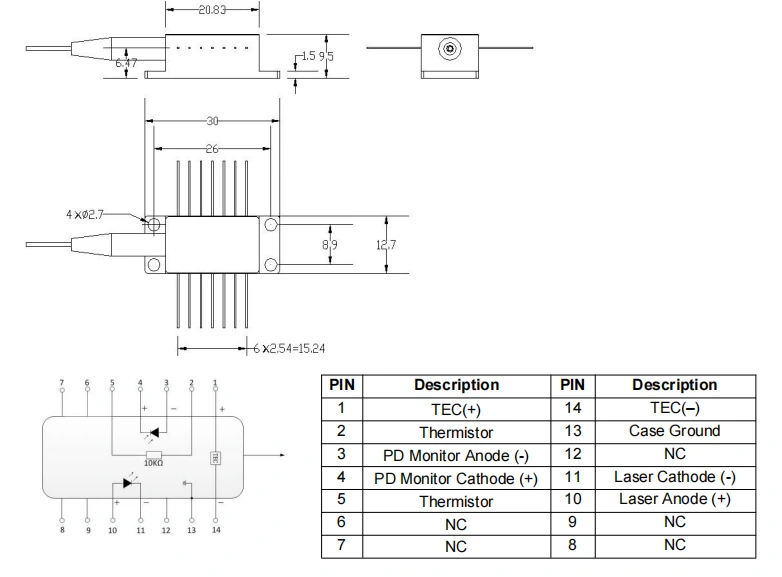

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-785nm FP बटरफ्लाय लेसर डायोड
● मानक उपकरणे
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
785nm FP बटरफ्लाय लेसर डायोड |
1 |
|
2 |
उत्पादन चाचणी अहवाल |
1 |
*स्टँडअलोन डिव्हाइस; अंगभूत ड्राइव्हर नाही (ड्रायव्हरसह मॉड्यूल पॅकेज सर्किट पर्यायी आहे).
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-एफएक्सएक्सएक्स |
-XX |
XX |
-XX |
X |
|
एफपी लेसर डायोड |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30mW सानुकूलित |
SM: सिंगल मोड PM:ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
नल: पंप पिन |
उदा: BFLD-F785-30SM-FA
(ऑर्डर माहिती: 785nm FP बटरफ्लाय लेसर डायोड, 30mW आउटपुट पॉवर, SM Hi780 फायबर, FC/APC कनेक्टर, पंप पिन).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● लेसर रेडिएशन धोका: जेव्हा उपकरण कार्यरत आहे, ते उच्च-तीव्रतेचे लेसर किरण उत्सर्जित करते. थेट बघू नका फायबर एंड-फेस, कारण यामुळे डोळ्याला दुखापत होऊ शकते.
● ESD संरक्षण:हे डिव्हाइस आहे इलेक्ट्रोस्टॅटिक-संवेदनशील. म्हणून, कठोर विरोधी स्थिर संरक्षण उपाय आवश्यक आहेत पॅकेजिंग, वाहतूक आणि वापरादरम्यान पालन करा. याव्यतिरिक्त, वीज पुरवठा वाढू नये म्हणून खबरदारी घेतली पाहिजे, कारण तसे करण्यात अयशस्वी यामुळे उपकरणाचे कायमचे नुकसान होऊ शकते (उदा. योग्य उपकरणांची खात्री करा ग्राउंडिंग करा आणि अँटी-स्टॅटिक मनगटाचा पट्टा घाला).
● फायबर आणि उपकरण हाताळणी: ऑप्टिकल तंतू नाजूक असतात. फायबर वापरून उपकरण खेचू नका. घालताना किंवा डिव्हाइसला त्याच्या सॉकेटमधून काढून टाकत आहे, वर दबाव लागू करू नका किंवा खेचू नका डिव्हाइस हाऊसिंगच्या मागील बाजूस स्लीव्ह. कनेक्टरसह सुसज्ज उपकरणांसाठी, डिव्हाइस आणि फायबर कनेक्टर दोन्ही एकाच वेळी उचलले आहेत याची खात्री करा स्थापना किंवा काढताना.
● पिन सोल्डरिंग आवश्यकता: पिन असल्यास सोल्डर करणे आवश्यक आहे, सोल्डरिंग तापमान 260 डिग्री सेल्सियस पेक्षा जास्त नसावे आणि सोल्डरिंग वेळ 10 सेकंदांपेक्षा जास्त नसावा. वर विशेष लक्ष द्या खालील: सोल्डरिंग प्रक्रियेदरम्यान, डिव्हाइस अनपॉवरमध्ये असणे आवश्यक आहे स्थिती, आणि सोल्डरिंग लोह योग्यरित्या ग्राउंड केलेले असणे आवश्यक आहे.
● पॉवर-अप ऑपरेशन: पॉवर-अप दरम्यान प्रक्रिया, थेट उच्च प्रवाह कधीही लागू करू नका, कारण यामुळे चिप खराब होऊ शकते. त्याऐवजी, चिपच्या थ्रेशोल्डच्या जवळ असलेल्या वर्तमान स्तरावर डिव्हाइसला पॉवर अप करा आणि नंतर हळुहळु हळुहळु हळुहळु हळुहळु हळुहळु हळुहळु हळुहळु इच्छित पातळी पर्यंत वाढवा पोहोचले आहे.
● कूलिंग आणि पॉवर-अप क्रम:पूर्वी सर्व घटकांना पॉवर अप करणे, प्रथम कूलर सक्रिय करा आणि नंतर पुढे जा वाढीव शक्ती - चिप ओव्हरहाटिंग आणि ओव्हरलोड टाळण्यासाठी पायऱ्या.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
