१. DWDM चा परिचय CATV साठी 14PIN बटरफ्लाय ॲनालॉग लेसर
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
५. उत्पादन तपशील
6. ऑर्डर माहिती
७. डेटाशीट आणि चाचणीपत्रक
8. कोट आणि देय अटी
९. आघाडी वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

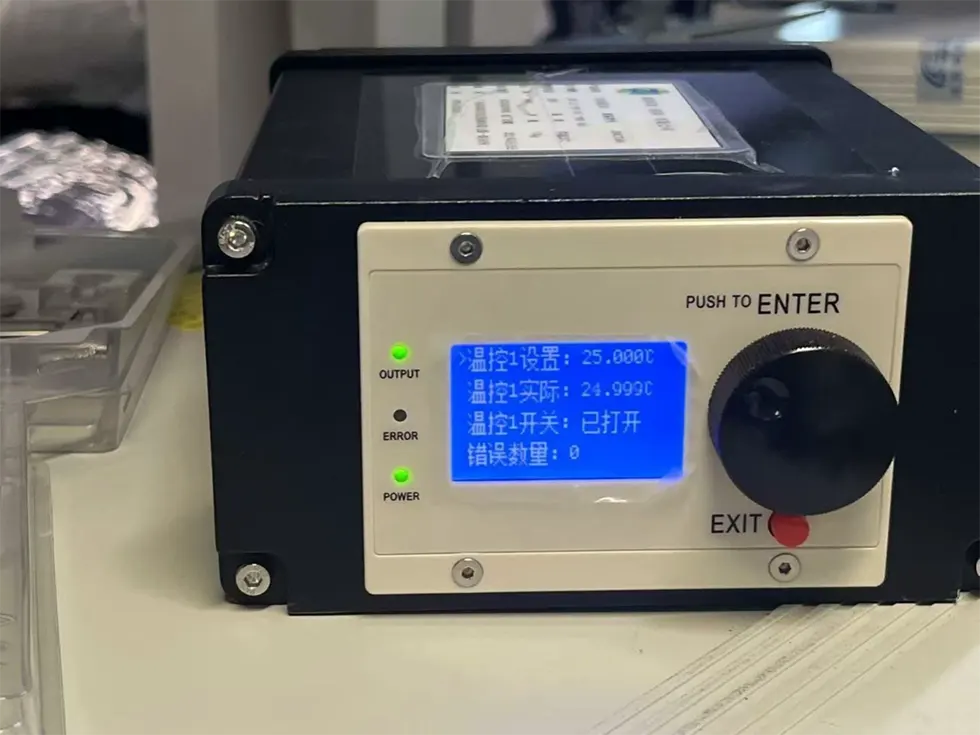

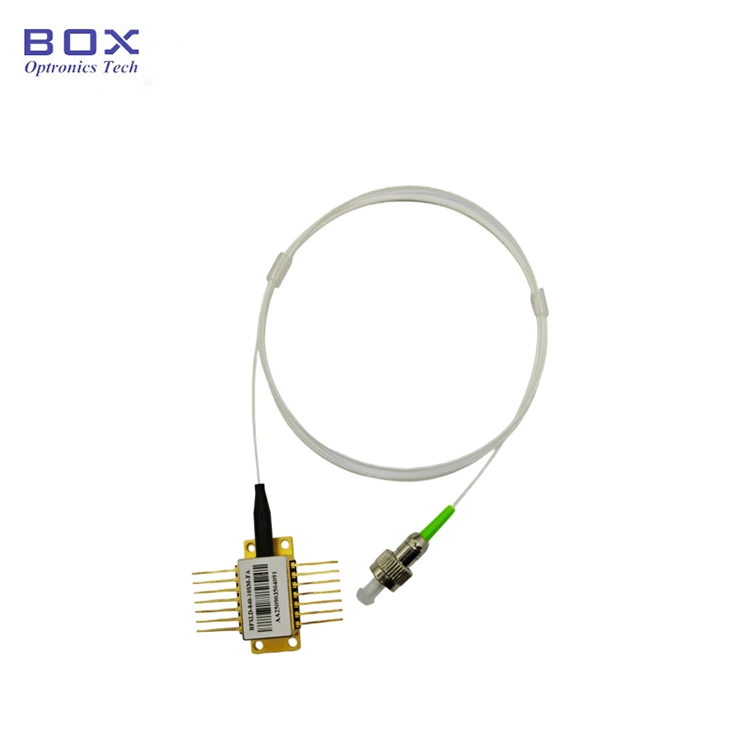

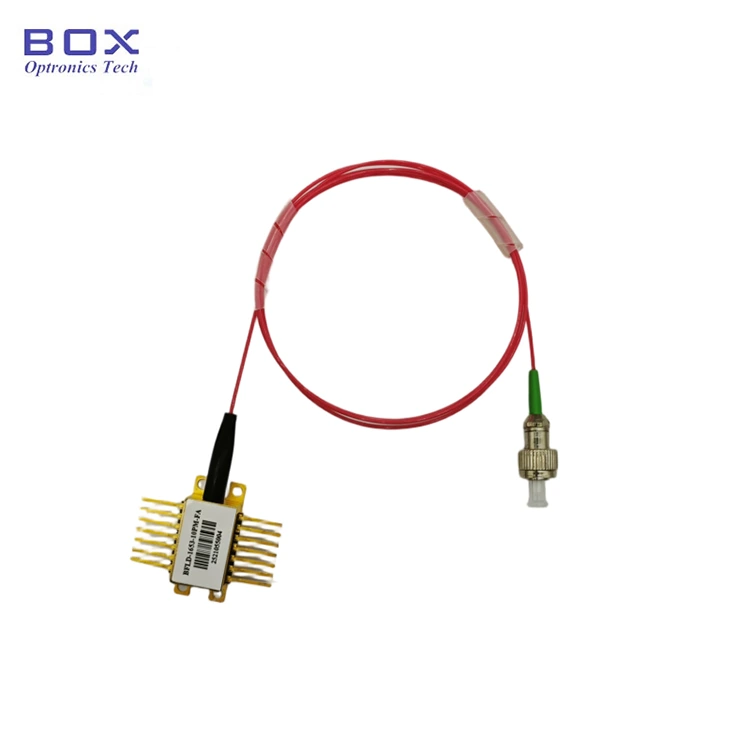

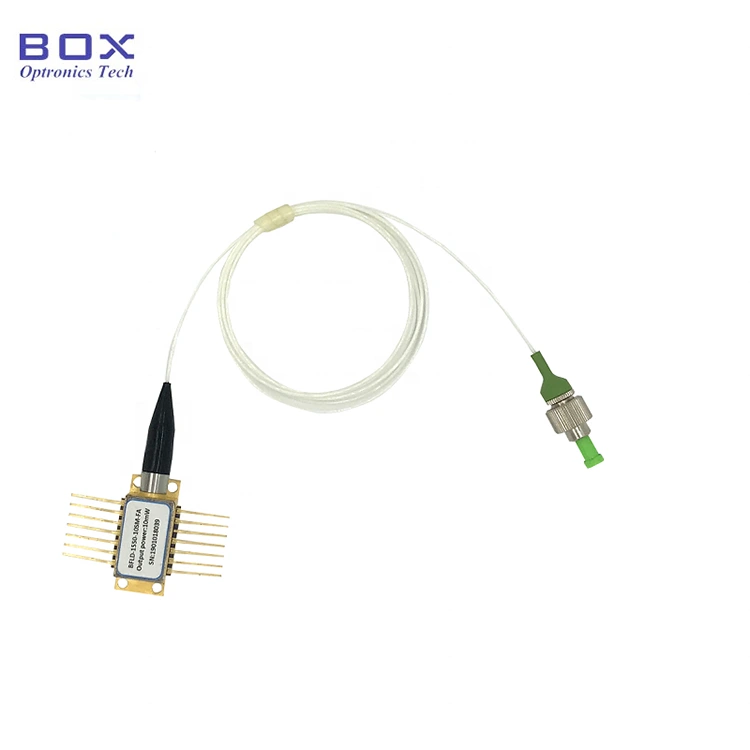

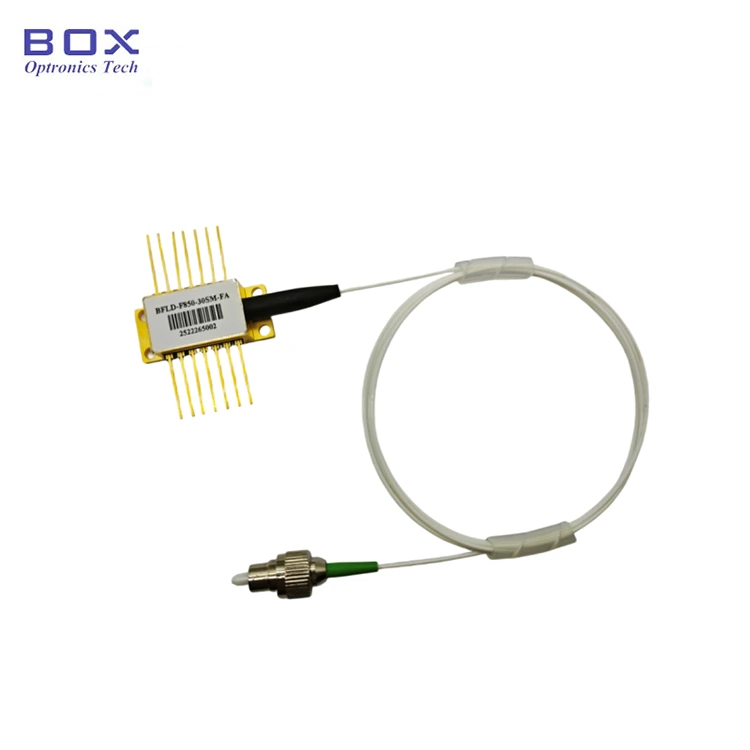

CATV साठी DWDM 14PIN बटरफ्लाय ॲनालॉग लेसर डिझाइन केले आहे प्रगत ॲनालॉग चिप, ऑप्टिकल आयसोलेटर आणि 10mW आउटपुट पॉवरसह. पॅक केलेले अंगभूत थर्मोइलेक्ट्रिक कूलर (TEC) आणि मॉनिटर फोटोडायोडसह, ते वितरित करते उत्कृष्ट रेखीयता, कमी विकृती आणि उत्कृष्ट तरंगलांबी स्थिरता DWDM ग्रिड. पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान आवश्यक आहे 260°C पेक्षा जास्त नाही आणि सोल्डरिंग वेळ 10 सेकंदांपेक्षा जास्त नसावा.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λ |
ITU ग्रिड |
ITU ग्रिड पहा |
nm |
||
|
ऑप्टिकल आउटपुट पॉवर |
पीएफ |
- |
6 |
- |
20 |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
25℃ |
- |
- |
20 |
mA |
|
ऑपरेटिंग वर्तमान |
IOP |
- |
- |
- |
120 |
mA |
|
ऑपरेटिंग व्होल्टेज |
VOP |
25℃ |
- |
- |
2.5 |
V |
|
साइड मोड सप्रेशन प्रमाण |
SMSR |
- |
30 |
- |
- |
dB |
|
ऑप्टिकल रिटर्न तोटा |
ORL |
- |
40 |
- |
- |
dB |
|
ऑप्टिकल अलगाव |
आयएसओ |
25℃ |
30 |
- |
- |
dB |
|
ध्रुवीकरण विलोपन प्रमाण |
ईआर |
पीएम फायबर |
18 |
- |
- |
dB |
|
MPD गडद प्रवाह |
आयडी |
IOP=0mA, VRM=5V |
- |
- |
0.2 |
μA |
|
MPD वर्तमान सापेक्ष आउटपुट शक्ती |
- |
VRM=5V |
10 |
- |
200 |
mA/W |
|
टीईसी व्होल्टेज |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
बँडविड्थ |
BW |
- |
- |
2.5 |
- |
GHz |
|
थर्मिस्टर प्रतिकार |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
थर्मिस्टर बी-मूल्य |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|
वाहक-ते-आवाज गुणोत्तर |
CNR |
- |
55 |
- |
- |
dB |
|
संमिश्र द्वितीय-क्रम |
CSO |
- |
- |
- |
-55 |
dBm |
|
संमिश्र तिहेरी थाप |
- |
- |
- |
- |
-64 |
dBc |
● फायबर प्रकार SMF-28e असू शकतो किंवा PMF-1550;
● आउटपुट पॉवर 10mW किंवा सानुकूलित;
● 14-पिन TEC आणि मॉनिटर PD सह BTF पॅकेज.
● फायबर ऑप्टिक संप्रेषण;
● DWDM प्रणाली;
● CATV प्रसारण;
● प्रयोगशाळा चाचणी उपकरणे.
● ITU ग्रिड चॅनल क्रमांकन
|
चॅनेल |
तरंगलांबी (nm) |
चॅनेल |
तरंगलांबी (nm) |
चॅनेल |
तरंगलांबी (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

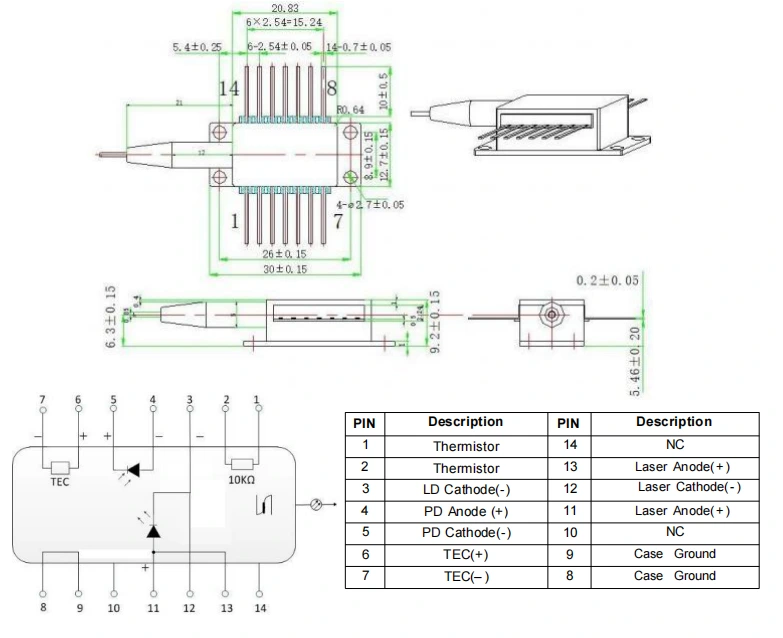

● टाईप 1 पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी):DWDM 14PIN CATV साठी बटरफ्लाय ॲनालॉग लेसर

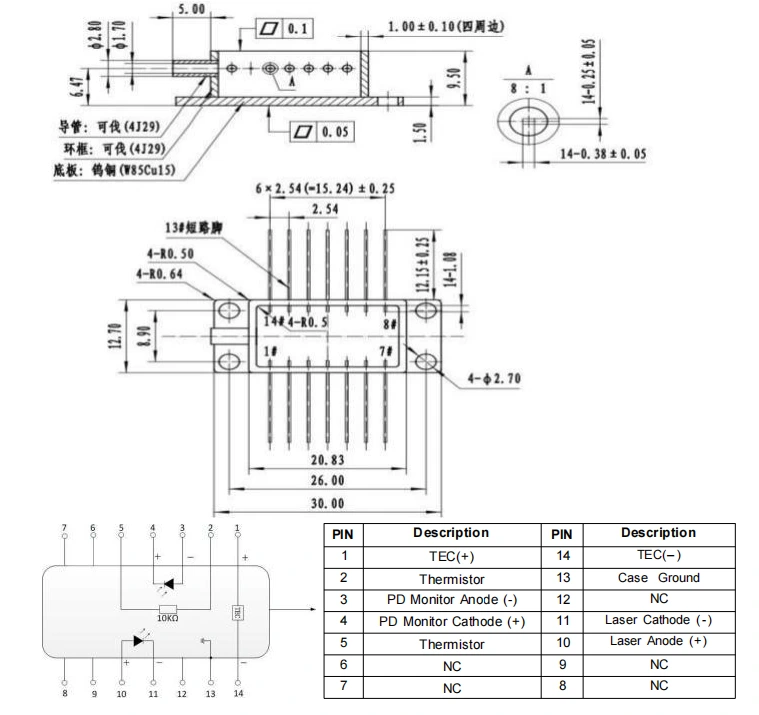

● टाईप 2 पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-DWDM 14PIN CATV साठी बटरफ्लाय ॲनालॉग लेसर
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-CHXX |
-XX |
-XX |
-XX |
X |
|
DWDM |
CH34:1550.12nm CH59:1530.33nm CHXX:DWDM |
10:10mW सानुकूलित |
एस.एम : सिंगलमोड पीएम :ध्रुवीकरण राखणे |
FA: FC/APC SA: SC/APC इतर |
NULL:प्रकार १ 2:प्रकार 2 |
उदा: BFLD-CH56-10SM-FA
(ऑर्डर माहिती: CATV, CH56 साठी DWDM 14PIN बटरफ्लाय ॲनालॉग लेसर: 1532.68nm, 10mW आउटपुट पॉवर, SM फायबर, FC/APC कनेक्टर, टाइप1 पिन-आउट).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ESD संरक्षण:हे डिव्हाइस आहे इलेक्ट्रोस्टॅटिक-संवेदनशील. म्हणून, कठोर विरोधी स्थिर संरक्षण उपाय आवश्यक आहेत पॅकेजिंग, वाहतूक आणि वापरादरम्यान पालन करा. याव्यतिरिक्त, वीज पुरवठा वाढू नये म्हणून खबरदारी घेतली पाहिजे, कारण तसे करण्यात अयशस्वी यामुळे उपकरणाचे कायमचे नुकसान होऊ शकते (उदा. योग्य उपकरणांची खात्री करा ग्राउंडिंग करा आणि अँटी-स्टॅटिक मनगटाचा पट्टा घाला).
● पिन सोल्डरिंग आवश्यकता: पिन असल्यास सोल्डर करणे आवश्यक आहे, सोल्डरिंग तापमान 260 डिग्री सेल्सियस पेक्षा जास्त नसावे आणि सोल्डरिंग वेळ 10 सेकंदांपेक्षा जास्त नसावा. वर विशेष लक्ष द्या खालील: सोल्डरिंग प्रक्रियेदरम्यान, डिव्हाइस अनपॉवरमध्ये असणे आवश्यक आहे स्थिती, आणि सोल्डरिंग लोह योग्यरित्या ग्राउंड केलेले असणे आवश्यक आहे.
● करंट लागू करा: पॉवर-अप दरम्यान प्रक्रिया, थेट उच्च प्रवाह कधीही लागू करू नका, कारण यामुळे चिपचे नुकसान होण्याचा धोका असतो. त्याऐवजी, चिपच्या थ्रेशोल्डच्या जवळ असलेल्या वर्तमान स्तरावर डिव्हाइसला पॉवर अप करा, आणि नंतर हळुहळु हळुहळु हळुहळु हळुहळु हळुहळु हळुहळु इच्छेपर्यंत प्रवाह वाढवा पातळी गाठली आहे.
● TEC कूलर: सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा, आणि नंतर वाढीव पॉवर-अप चरणांसह पुढे जा चिप ओव्हरहाटिंग आणि ओव्हरलोड प्रतिबंधित करा.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
