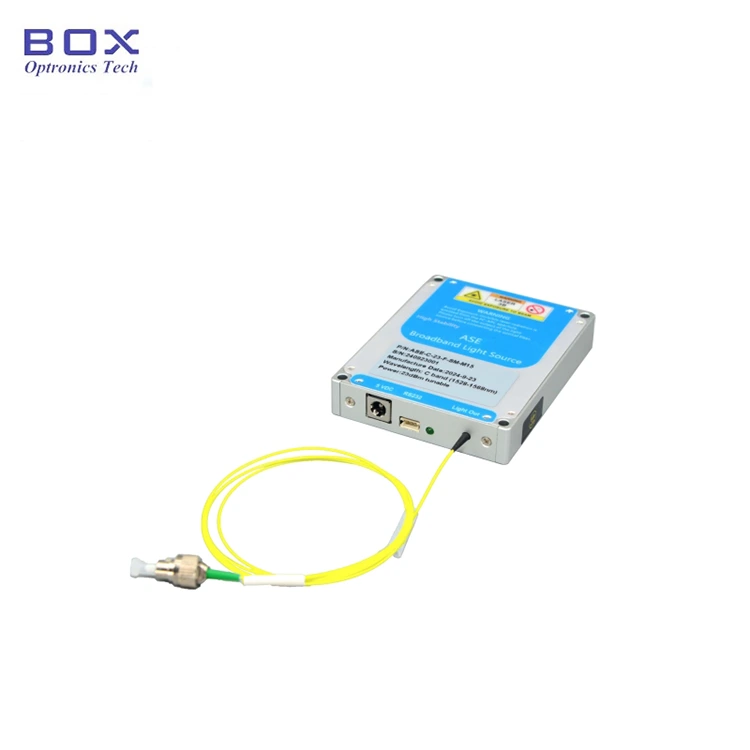

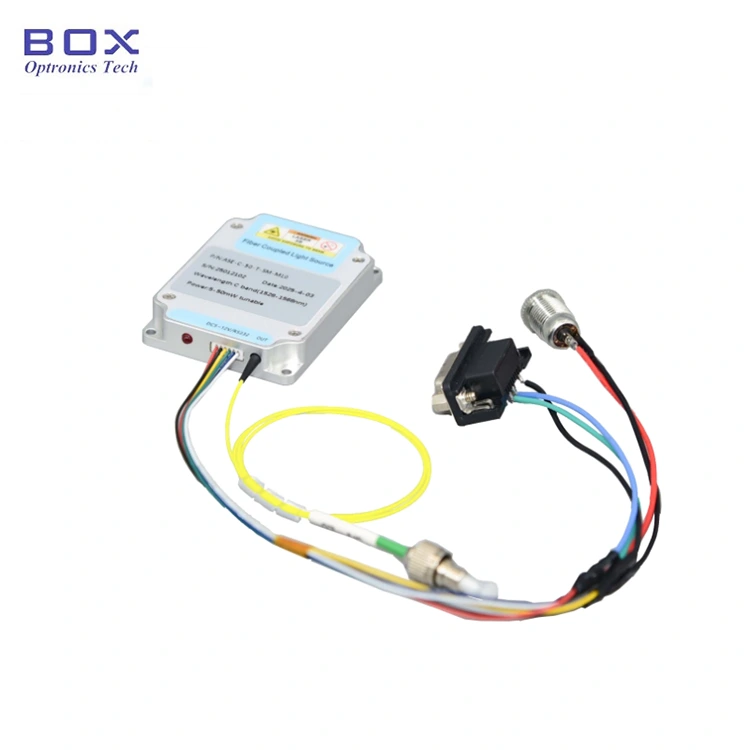

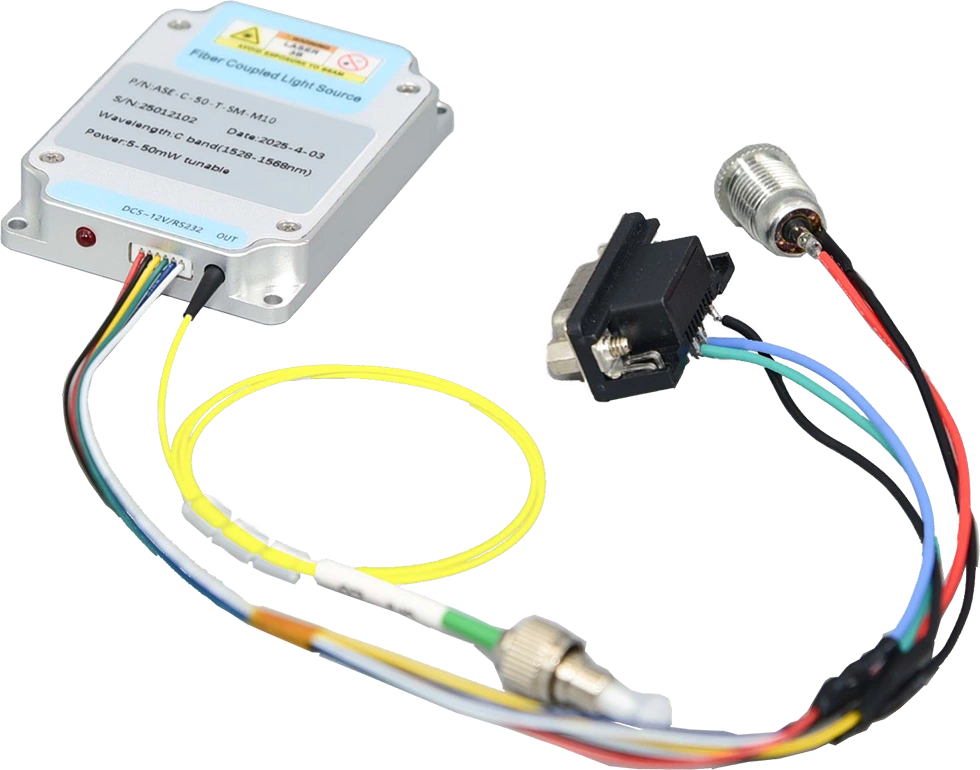

सी-बँड ASE ब्रॉडबँड लाइट सोर्स मायक्रो-मॉड्यूल आहे कॉम्पॅक्ट आकार, ब्रॉडबँड स्पेक्ट्रम आणि उच्च आवश्यक असलेल्या अनुप्रयोगांसाठी डिझाइन केलेले आउटपुट स्थिरता. अल्ट्रा-स्मॉल फूटप्रिंटसह, ते यासाठी आदर्श आहे उत्कृष्ट ऑप्टिकल कार्यप्रदर्शन राखताना जागा-अवरोधित प्रणाली. द मॉड्यूल RS232 किंवा TTL नियंत्रणास समर्थन देते, 10/20/50mW निश्चित आउटपुट पॉवरसह. कृपया नियंत्रण तापमान आणि आर्द्रता वापरा, चांगले उष्णता नष्ट करा आणि टाळा आउटपुट ओव्हरलोड.
|
आयटम |
युनिट |
मूल्ये |
नोट्स |
||
|
वर्णक्रमीय श्रेणी |
nm |
१५२८~१५६८ |
|
||
|
आउटपुट पॉवर |
mW |
10 |
20 |
50 |
गैर-समायोज्य |
|
पॉवर वर्णक्रमीय घनता |
dBm/nm |
-6 |
-3 |
1 |
|
|
वर्णपट सपाटपणा |
dB |
≤2 |
|
||
|
आउटपुट अलगाव |
dB |
≥३५ |
|
||
|
शक्ती अस्थिरता |
dB |
≤±0.02(15मि.); ≤±०.०५(८ तास) |
≤±0.5%; |
||
|
PER |
dB |
≤0.2 |
|
||
|
पिगटेल फायबर |
- |
SMF-28 |
FC/APC |
||
|
नियंत्रण मोड |
- |
RS232 किंवा TTL |
|
||
|
संप्रेषण इंटरफेस |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
वीज पुरवठा |
- |
5VDC, <10W |
|
||
|
परिमाण |
मिमी |
५०(प)×५०(डी)×१५(एच) |
|
||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
||
|
ऑपरेटिंग आर्द्रता |
℃ |
०~७०% |
|
||
● अल्ट्रा लहान आकार 50 * 50 * 15 मिमी;
● उच्च स्थिरता 10/20/50mW आउटपुट पॉवर;
● स्पेक्ट्रल सपाटपणा ≤2dB;
● सुलभ एकीकरणासाठी RS232 / TTL नियंत्रणास समर्थन देते.
1. उत्पादन अनुप्रयोग-सी-बँड ASE ब्रॉडबँड लाइट सोर्स मायक्रो-मॉड्यूल
● ऑप्टिकल घटक चाचणी;
● ऑप्टिकल कम्युनिकेशन R&D;
● फायबर ऑप्टिक सेन्सिंग.

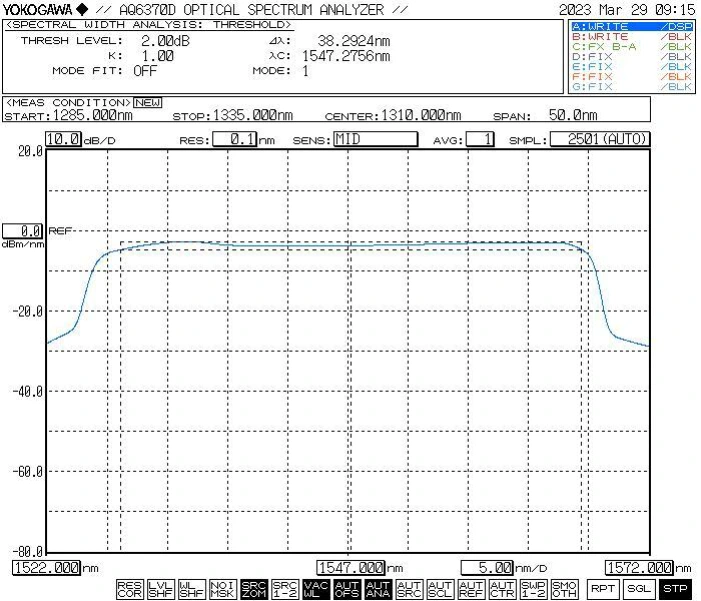

● ठराविक स्पेक्ट्रम

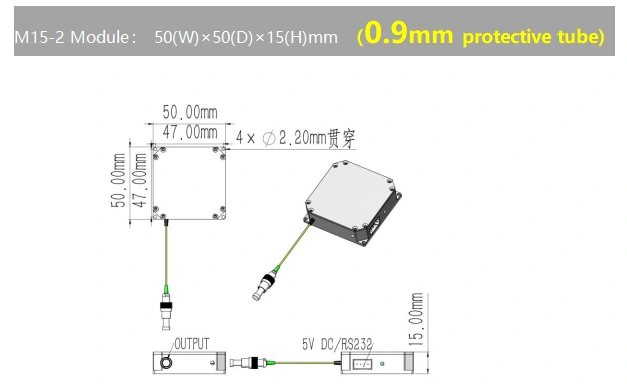

● आकारमान(मिमी): मायक्रो-मॉड्यूल
Step1.Unpacking
असेंब्लीपूर्वी, सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.
Step2. पॉवर आणि फायबर पॅच कनेक्ट करा दोरखंड
वीज पुरवठा चालू करा; वापरून प्रकाश स्रोत आउटपुट पोर्ट कनेक्ट करा एक फायबर पॅच कॉर्ड.
पायरी 3. प्रकाश स्रोत सक्रिय करा
प्रकाश स्रोत वीज पुरवठा चालू करा. टीप: या टप्प्यावर, द ऑपरेटिंग करंट आणि पॉवर होस्टद्वारे सेट केलेल्या पॅरामीटर्सशी संबंधित आहेत सर्वात अलीकडील शटडाउन दरम्यान संगणक; समायोजन आवश्यक असल्यास, हे सॉफ्टवेअरद्वारे सेटिंग्ज बदलल्या जाऊ शकतात. चेतावणी: हे कठोरपणे प्रतिबंधित आहे प्रकाश स्रोत असताना फायबर ऑप्टिक कनेक्टर कनेक्ट किंवा डिस्कनेक्ट करण्यासाठी सक्रिय
Setp4.शट डाउन
वापरल्यानंतर, पॉवर कॉर्ड डिस्कनेक्ट करा.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
परिमाण |
|
ASE |
-सी |
-XX |
-XX |
-एम.सी |
|
ASE प्रकाश स्रोत |
सी: सी-बँड |
10:10 mW 20:20 मेगावॅट 50:50mW |
SM:SMF-28 |
MC: मॉड्यूल |
उदा: ASE-C-20-SM-MC
(ऑर्डर माहिती: सी-बँड ASE ब्रॉडबँड लाइट सोर्स मायक्रो-मॉड्यूल, 20mW आउटपुट पॉवर, एसएम फायबरसह, मायक्रो-मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● प्रतिबंध करण्यासाठी फायबर कनेक्टरचे वारंवार प्लगिंग/अनप्लगिंग टाळा धूळ जमा होणे आणि चेहऱ्याचे शेवटचे नुकसान.
● लिंट-फ्री वाइपसह फायबर कनेक्टर स्वच्छ करा आणि a सह तपासणी करा कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टर. फायबर नेहमी कनेक्ट/डिस्कनेक्ट करा शेवटचा चेहरा बर्न टाळण्यासाठी शक्तीशिवाय. डस्ट कॅप्ससह न वापरलेले कनेक्टर कॅप करा.
● उपकरणे कोरड्या, ओलावा-मुक्त वातावरणात साठवा.
2. गुणवत्ता हमी आणि विक्रीनंतरची सेवा-सी-बँड ASE ब्रॉडबँड लाइट स्त्रोत मायक्रो-मॉड्यूल
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
