1. चा परिचय 1064nm ASE ब्रॉडबँड प्रकाश स्रोत
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
5. उत्पादन तपशील
6. ऑपरेशन टप्पे
7. ऑर्डरिंग माहिती
8. डेटाशीट आणि चाचणीपत्रक
9. कोट अटी आणि पेमेंट
10. आघाडी वेळ
11. ऑपरेशन नोट्स आणि देखभाल
12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

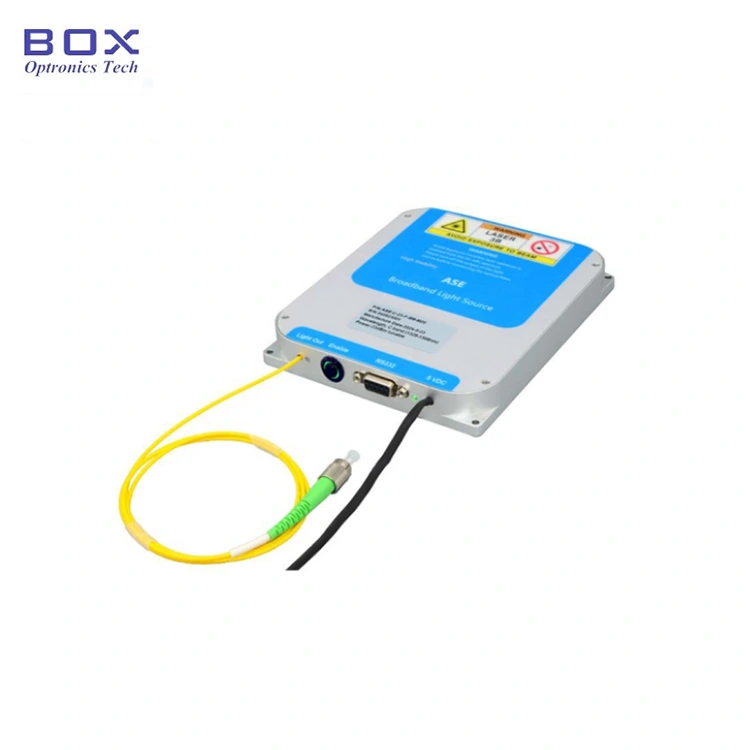

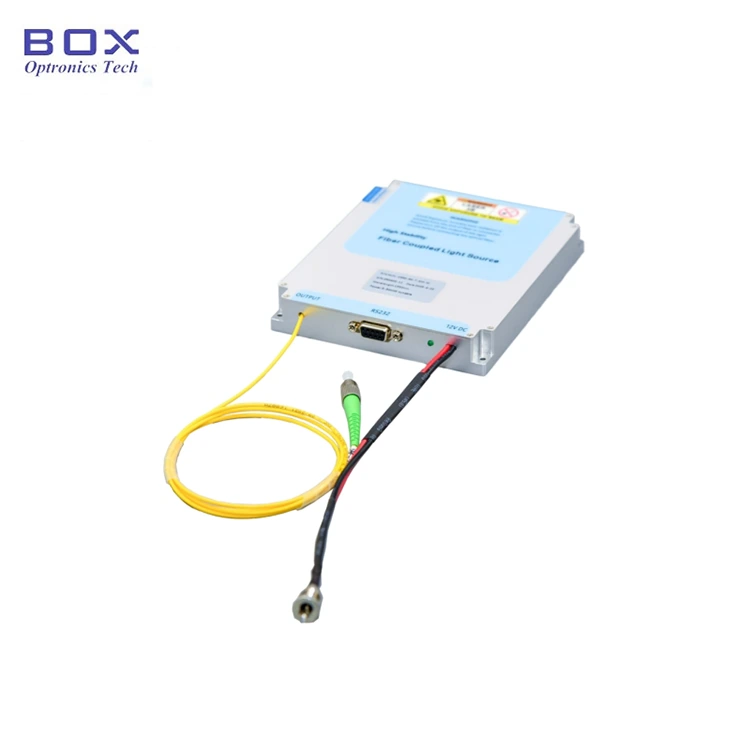

हे 1064nm ASE ब्रॉडबँड लाइट स्त्रोतावर आधारित आहे यटरबियम-डोपड फायबर आणि सेमीकंडक्टर पंप लेसर, 1040~1080nm स्पेक्ट्रलसह कव्हरेज आणि 10/20/30/50/100/500/1000mW आउटपुट पॉवर. चा पूर्ण संच उपकरणे समाविष्ट; वापरकर्ता पुस्तिका प्रदान. हे फायबर ऑप्टिक उपकरण चाचणी, FBG ग्रेटिंग उत्पादन, वैद्यकीय यासाठी योग्य आहे इमेजिंग, इ. कृपया ओलावा, धूळ आणि गंज विरूद्ध खबरदारी घ्या; ते कोरड्या जागी साठवले पाहिजे.
|
आयटम |
युनिट |
मूल्ये |
नोट्स |
||||||
|
केंद्र तरंगलांबी |
nm |
१०६४±२ |
|
||||||
|
वर्णक्रमीय श्रेणी |
nm |
१०४०~१०८० |
@10dB |
||||||
|
आउटपुट पॉवर |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
पॉवर नियमन श्रेणी |
- |
10%~100% |
ऐच्छिक |
||||||
|
आउटपुट अलगाव |
dB |
≥३५ |
|
||||||
|
शक्ती अस्थिरता |
dB |
≤±0.02 (15 मि.); |
≤±0.5%; |
||||||
|
ध्रुवीकरण स्थिती |
- |
नैसर्गिक ध्रुवीकरण |
रेखीय ध्रुवीकरण |
|
|||||
|
PER |
dB |
≤0.2 |
≥23 (10‑100mW) |
|
|||||
|
पिगटेल फायबर |
- |
हाय1060 |
PM980 |
FC/APC |
|||||
|
संप्रेषण इंटरफेस |
- |
टच स्क्रीन / DB9 महिला (RS232) |
बेंचटॉप |
||||||
|
DB9 महिला (RS232) |
मॉड्यूल |
||||||||
|
वीज पुरवठा |
- |
AC 110~240V, <30W; |
बेंचटॉप |
||||||
|
DC 5V, <24W |
मॉड्यूल |
||||||||
|
255(W)×285(D)×115(H) (१०, २०, ३०, 50, 100mW) |
बेंचटॉप |
||||||||
|
परिमाण
|
मिमी |
255(W)×322(D)×115(H) (500, 1000mW) |
बेंचटॉप |
||||||
|
150(W)×125(D)×20(H) (१०, २०, ३०, 50, 100mW) |
मॉड्यूल |
||||||||
|
139(W)×206(D)×27(H) (500, 1000mW) |
मॉड्यूल |
||||||||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
||||||
|
ऑपरेटिंग आर्द्रता |
℃ |
०~७०% |
|
||||||
● वर्णपट सपाटपणा
● आउटपुट शक्ती वैकल्पिक आणि समायोज्य आहे;
● उच्च स्थिरता आउटपुट शक्ती;
● मॉड्यूल/बेंचटॉप सुलभ एकत्रीकरणासाठी संप्रेषण निरीक्षणासह दुहेरी पर्याय.
● फायबर सेन्सिंग;
● वैद्यकीय इमेजिंग;
● फायबर ऑप्टिक उपकरण चाचणी

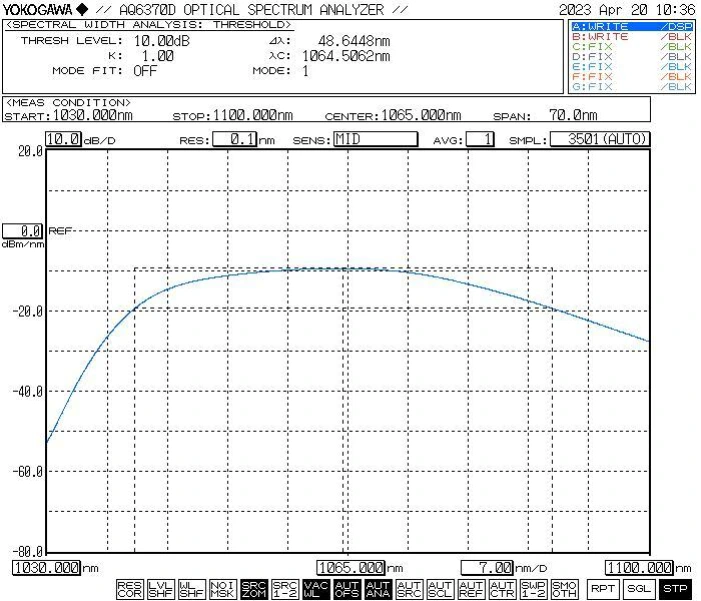

● ठराविक स्पेक्ट्रम

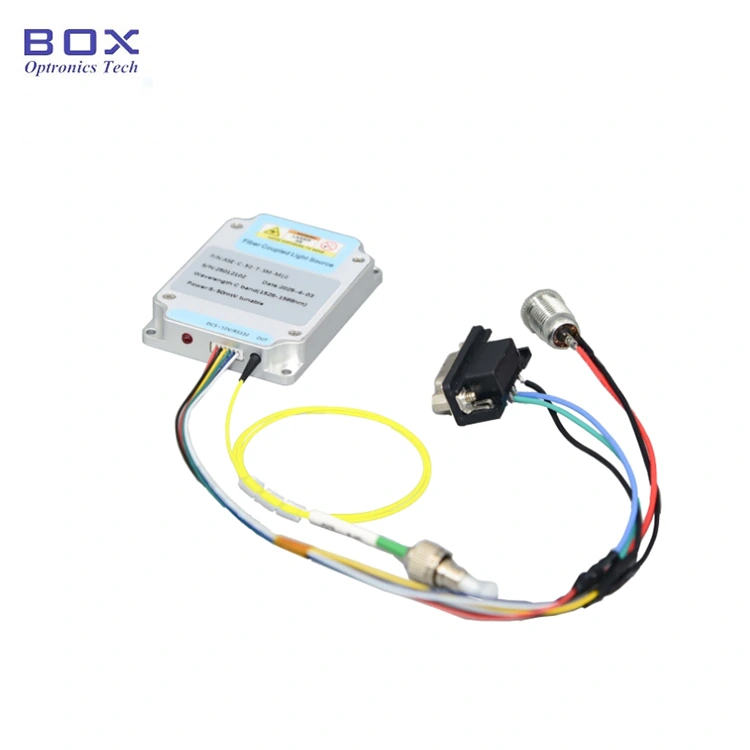

● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
ASE प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 डेटा केबल |
1 |
|
3 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
4 |
उत्पादन चाचणी अहवाल |
1 |
|
5 |
ऑपरेशन मॅन्युअल |
1 |
चरण1. अनपॅकिंग आणि असेंब्ली: कृपया उपकरणे पूर्ण आहेत की नाही ते तपासा
विधानसभा आधी.
पायरी 2. फायबर जंपर्स कनेक्ट करणे: उघडा फायबर कनेक्टर किंवा फ्लँजवर धूळ टोपी, फायबर एंड फेस तपासा आणि फायबर कनेक्ट करा किंवा फायबरला डिव्हाइस किंवा पॉवर मीटरमध्ये विभाजित करा कोणतेही प्रदूषण किंवा नुकसान नाही याची पुष्टी केल्यानंतर.
पायरी 3. पॉवर अडॅप्टर कनेक्ट करणे आणि सीरियल केबल: प्रकाश स्रोत मॉड्यूल आणि पॉवर अडॅप्टर कनेक्ट करा; कनेक्ट करा प्रकाश स्रोत मॉड्यूल आणि USB-RS232 सिग्नल केबलसह संगणक. (टीप: संगणकाला प्रथम सिरीयल पोर्ट ड्रायव्हर स्थापित करणे आवश्यक आहे. चालक असू शकतो CD-ROM वर आढळले किंवा बॉक्स ऑप्ट्रोनिक्स कंपनीकडून मिळवले.)

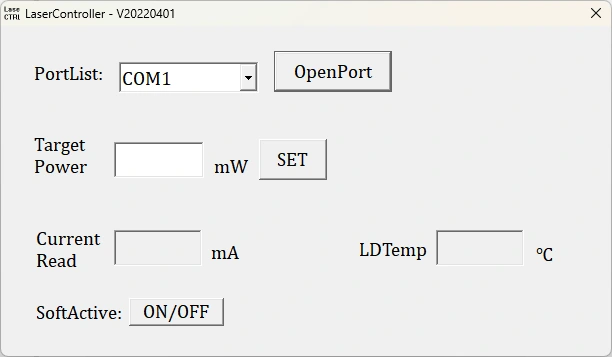

Setp4.Use: प्रकाश स्रोत उघडा सक्रियकरण स्विच; प्रकाश स्रोत आउटपुट इंडिकेटर लाइट चालू आहे, आणि आहे ऑप्टिकल पॉवर आउटपुट. यावेळी, कार्यरत वर्तमान आणि ऑप्टिकल पॉवर मूल्य शेवटच्या शटडाउनवर होस्ट संगणकाद्वारे सेट केलेले पॅरामीटर्स आहेत. ते असू शकतात होस्ट संगणक सॉफ्टवेअरमध्ये सुधारित आणि जतन केले (केवळ मॉडेल आवृत्तीसाठी समायोज्य शक्तीसह).
पायरी 5.वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीज पुरवठा बंद करा आणि डिस्कनेक्ट करा फायबर कनेक्शन.
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
पॉवर समायोज्य |
परिमाण |
|
ASE |
-XXXX |
-XX |
-XX |
-टी |
-एक्स |
|
ASE प्रकाश स्रोत |
1064:1064nm |
10 :10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 5H: 500mW 1T: 1000mW |
SM: हाय1060 PM:PM980 |
टी: समायोज्य |
M20 : मॉड्यूल M27:मॉड्युल ब:बेंचटॉप |
उदा: ASE-1064-10-SM-T-M20
(ऑर्डर माहिती: 1064nm ASE ब्रॉडबँड लाइट सोर्स, 10mW आउटपुट पॉवर, पॉवर समायोज्य, SM Hi1060 फायबरसह, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (असल्यास काही स्टॉकमध्ये आहेत, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● फायबर ऑप्टिक वारंवार प्लग आणि अनप्लग करण्याची शिफारस केलेली नाही आउटपुट शेवटी कनेक्टर. हे करू शकतील अशा धूळ सह दूषित टाळण्यास मदत करते इन्सर्शन लॉस वाढवा किंवा कनेक्टरचा शेवटचा चेहरा बर्न करा.
● प्रारंभ करताना, प्रथम पॉवर स्विच आणि की स्विच असल्याची पुष्टी करा बंद आहेत, नंतर पॉवर कनेक्ट करा. बंद करताना, प्रथम बंद करा की स्विच; स्टेटस इंडिकेटर लाइट गेल्यानंतर, पॉवर डिस्कनेक्ट करा. करा प्रकाश स्रोत कार्यरत असताना थेट वीज खंडित करू नका.
● कमी आउटपुट पॉवरसह ASE ब्रॉडबँड प्रकाश स्रोत मॉडेलसाठी 200 mW पेक्षा, आउटपुट फायबर कनेक्टर इतर सिंगल-मोडशी कनेक्ट केले जाऊ शकते काढता येण्याजोग्या अडॅप्टर (फायबर फ्लँज) द्वारे फायबर उपकरणे. तथापि, अंत चेहरा तर फायबर कनेक्टर दूषित आहे, तो बर्न नुकसान अत्यंत संवेदनाक्षम आहे जेव्हा लेसर सक्रिय केले जाते - जरी लेसरची शक्ती खूप कमी असली तरीही. त्यामुळे, फायबर कनेक्टर कनेक्ट करण्यापूर्वी, आपण विशेष फायबर वापरणे आवश्यक आहे शेवटचा चेहरा पूर्णपणे स्वच्छ करण्यासाठी साफसफाईची साधने. याव्यतिरिक्त, फायबर वापरा पृष्ठभागाची काळजीपूर्वक तपासणी करण्यासाठी एंड-फेस इन्स्पेक्टर, ते पूर्णपणे असल्याची खात्री करून फायबरद्वारे कनेक्शन करण्यापूर्वी धूळ आणि दूषित पदार्थांपासून मुक्त बाहेरील कडा फायबर कनेक्टरची साफसफाई, तपासणी आणि कनेक्शन दरम्यान, प्रकाश स्रोत निष्क्रिय स्थितीत असल्याची खात्री करणे आवश्यक आहे; क्र अंतर्गत प्रकाश स्रोत असताना या ऑपरेशन्स केल्या पाहिजेत उत्सर्जित प्रकाश. एकदा वापर पूर्ण झाला आणि कनेक्टर डिस्कनेक्ट झाला इतर फायबर घटकांपासून, तुम्ही ताबडतोब फायबर कनेक्टर झाकले पाहिजे संरक्षणात्मक धूळ टोपीसह.
● ब्रॉडबँड ASE प्रकाश स्रोत मॉडेल 200 mW च्या आउटपुट पॉवरसह किंवा उच्च मध्ये FC/APC कनेक्टरसह समाप्त केलेले आउटपुट पिगटेल वैशिष्ट्यीकृत असू शकते. तथापि, हा कनेक्टर केवळ वापरकर्त्याने सुरू केलेल्या आउटपुट पॉवरसाठी आहे मॉनिटरिंग (ऑप्टिकल पॉवर मीटरला जोडून) किंवा इंटरफेसिंगसाठी लेसर आउटपुट मोकळ्या जागेत निर्देशित करण्यासाठी FC-टर्मिनेटेड फायबर कोलिमेटर. ते हे थेट जुळण्यासाठी फ्लँज ॲडॉप्टर वापरू नका असा सल्ला दिला जातो इतर वापरकर्त्याच्या मालकीच्या फायबर किंवा उपकरणांच्या पिगटेलसह कनेक्टर; असे करत आहे फायबर कनेक्टर आणि एम्पलीफायर युनिट स्वतः. इतर तंतूंशी परस्पर संबंध आवश्यक असल्यास, ते आहे फ्यूजन स्प्लिसिंग वापरण्याची शिफारस केली जाते; शिवाय, याची खात्री करा की प्रकार जोडलेले तंतू परस्पर सुसंगत आहेत.
● उपकरणे कोरड्या, ओलावा-मुक्त वातावरणात साठवा.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
