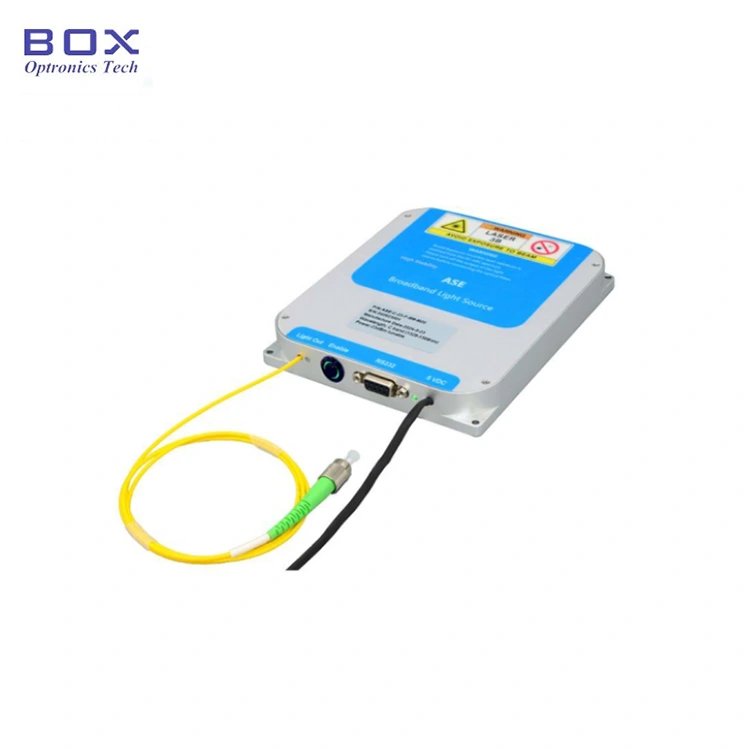

हा एक विसंगत सी-बँड लो फ्लॅटनेस ASE आहे ब्रॉडबँड प्रकाश स्रोत, जे उत्स्फूर्त उत्सर्जन आहे a द्वारे व्युत्पन्न 1526~1566nm स्पेक्ट्रलसह एर्बियम-डोपड क्वार्ट्ज फायबरमध्ये अर्धसंवाहक लेसर कव्हरेज आणि 10/20/30/50mW आउटपुट पॉवर. ॲक्सेसरीजचा संपूर्ण संच समाविष्ट; वापरकर्ता पुस्तिका प्रदान. हे फायबर ऑप्टिकसाठी योग्य आहे उपकरण चाचणी, FBG जाळी उत्पादन, वैद्यकीय इमेजिंग, इ. कृपया घ्या ओलावा, धूळ आणि गंज विरूद्ध खबरदारी; ते कोरड्या मध्ये साठवले पाहिजे जागा
|
आयटम |
युनिट |
मूल्ये |
नोट्स |
|||
|
वर्णक्रमीय श्रेणी |
nm |
१५२६~१५६६ |
±1nm |
|||
|
आउटपुट पॉवर |
mW |
10 |
20 |
30 |
50 |
ॲडजस्टेबल |
|
पॉवर वर्णक्रमीय घनता |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
वर्णपट सपाटपणा |
dB |
≤7 |
|
|||
|
वर्णपट तरंग |
dB |
≤0.1 |
|
|||
|
आउटपुट अलगाव |
dB |
≥३५ |
|
|||
|
शक्ती अस्थिरता |
dB |
≤±0.02 (15 मि.); |
≤±0.5%; |
|||
|
ध्रुवीकरण स्थिती |
- |
पूर्णपणे अध्रुवीकृत |
|
|||
|
PER |
dB |
≤0.2 |
|
|||
|
पिगटेल फायबर |
- |
SMF-28 |
FC/APC |
|||
|
संप्रेषण इंटरफेस |
- |
DB9 महिला (RS232) |
मॉड्यूल |
|||
|
वीज पुरवठा |
- |
DC 5V, <15W |
मॉड्यूल |
|||
|

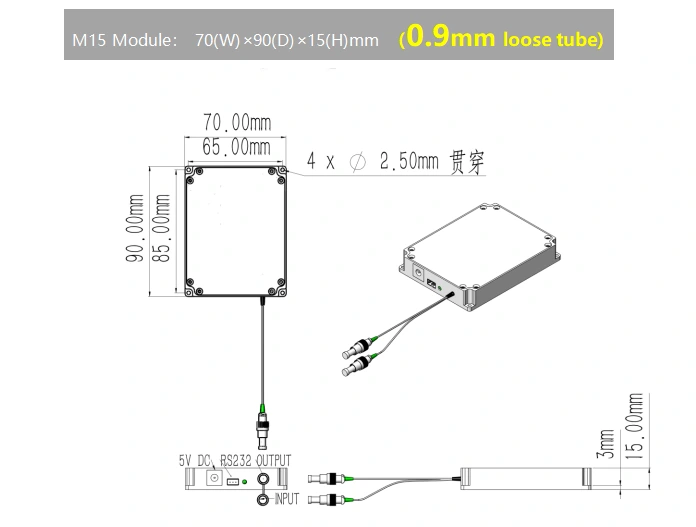

परिमाण |
मिमी |
10~30mW: 40(W)×60(D)×10(H) |
मॉड्यूल |
|||
|
10~50mW: 70(W)×90(D)×15(H) |
||||||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|||
|
ऑपरेटिंग आर्द्रता |
℃ |
०~७०% |
|
|||
● कोस प्रभावी;
● विस्तृत स्पेक्ट्रम;
● उच्च स्थिरता उत्पादन शक्ती.
● ऑप्टिकल फायबर सेन्सिंग;
● वैद्यकीय इमेजिंग
● फायबर ऑप्टिक उपकरण चाचणी.

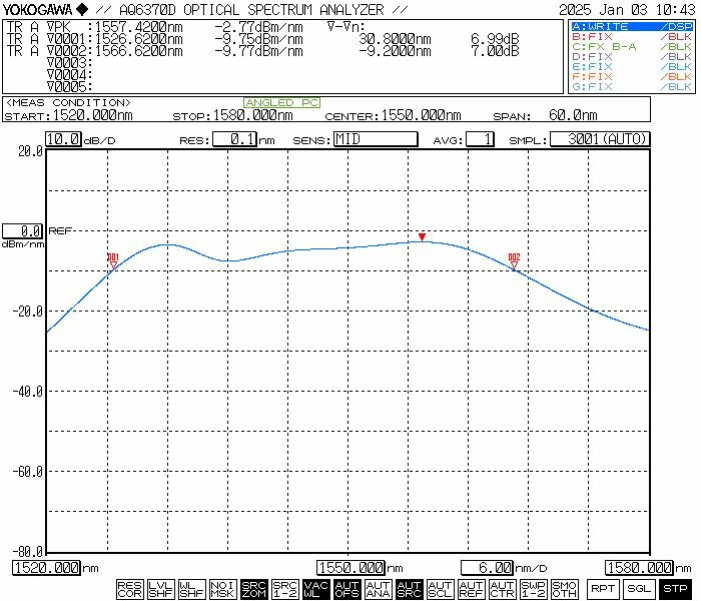

● ठराविक स्पेक्ट्रम
● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
ASE प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS232 DB9 सिग्नल केबल |
1 |
|
3 |
DB9- 3PIN 232 सिग्नल केबल |
1 |
|
4 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
5 |
उत्पादन चाचणी अहवाल |
1 |
|
6 |
ऑपरेशन मॅन्युअल |
1 |

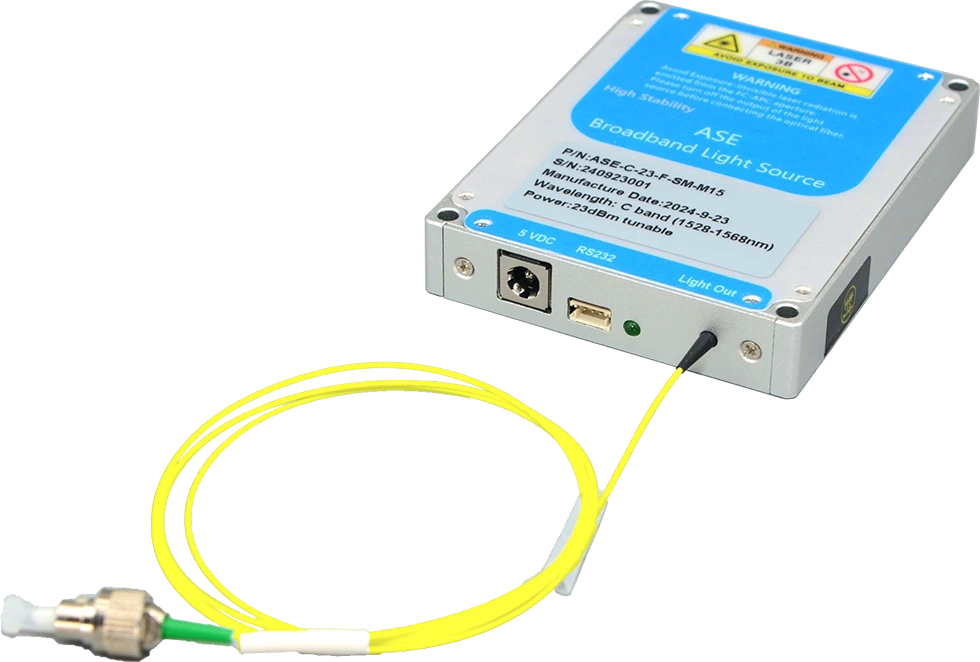

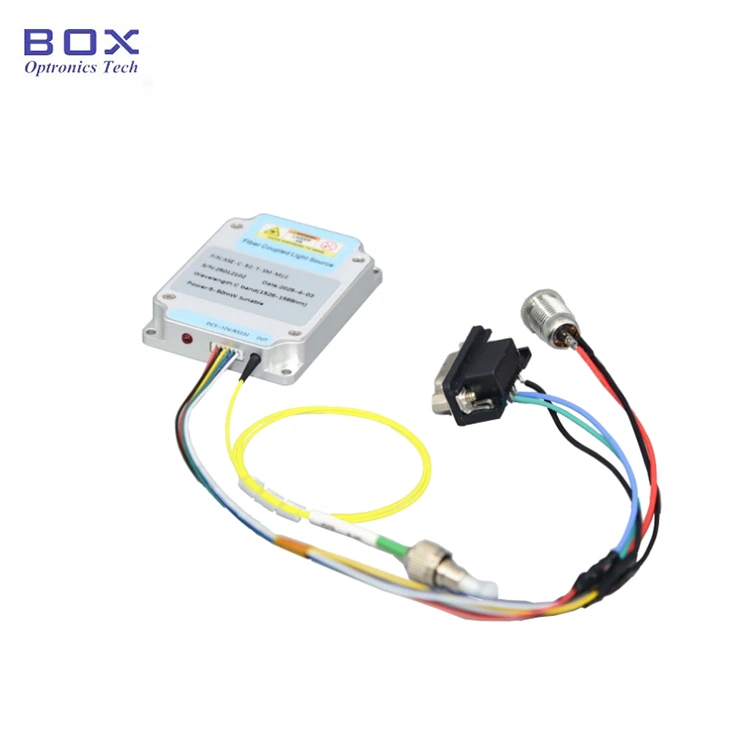

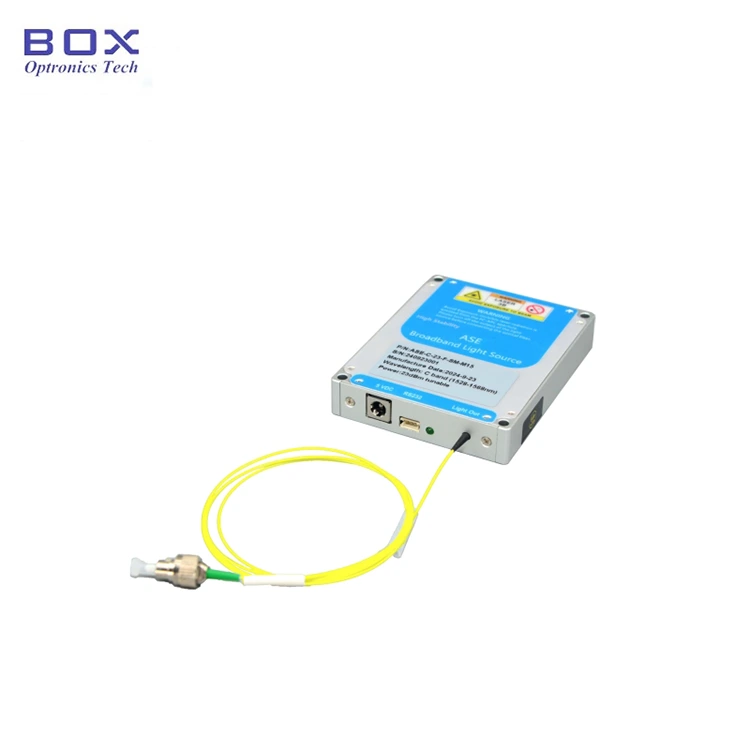

पायरी1. स्वरूप: डावीकडून उजवीकडे- शक्ती पोर्ट, ZH2.54 (3-पिन) सीरियल कम्युनिकेशन इंटरफेस, पॉवर इंडिकेटर एलईडी, आणि ऑप्टिकल आउटपुटसाठी सिंगल-मोड फायबर पोर्ट.

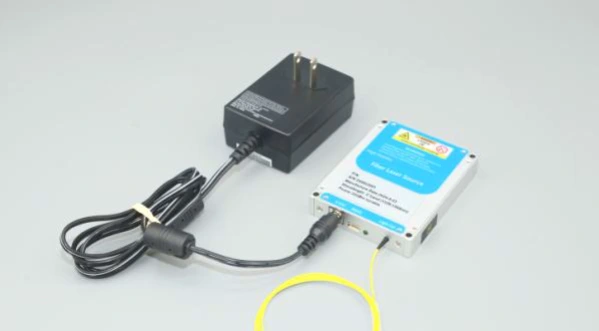

Step2.वीज पुरवठा:डीफॉल्ट पॉवर इनपुट पोर्ट DC 5.5×2.1 मिमी आहे इंटरफेस; त्या वेळी युनिटसोबत जुळणारे DC 5V पॉवर अडॅप्टर समाविष्ट केले आहे शिपमेंटचे. पॉवर ॲडॉप्टरला प्रकाश स्रोताशी जोडण्याची पद्धत मॉड्यूल सोबतच्या आकृतीमध्ये स्पष्ट केले आहे; कृपया आपण वापरत असल्याचे सुनिश्चित करा फक्त मूळ, एकत्रित पॉवर ॲडॉप्टर. विसंगत शक्तीचा वापर ॲडॉप्टरमुळे प्रकाश स्रोताचे नुकसान होऊ शकते. वैकल्पिकरित्या, एक आवृत्ती U-shaped टर्मिनल कनेक्टर असलेली पॉवर केबल उपलब्ध आहे स्विचिंग पॉवर सप्लायशी कनेक्शन सुलभ करा; तथापि, हा पर्याय असणे आवश्यक आहे खरेदीच्या वेळी विशेषतः विनंती केली.
पायरी 3. फायबर पॅच कॉर्ड्स जोडणे: फायबर कनेक्टरमधून धूळ टोपी काढा आणि फायबरच्या शेवटच्या बाजूची तपासणी करा; ते इतरांशी जोडण्यापूर्वी ते दूषित किंवा नुकसानमुक्त असल्याची खात्री करा फायबर-ऑप्टिक घटक किंवा चाचणी उपकरणे. उच्च-शक्तीच्या प्रकाश स्रोतांसाठी, ते आहे कनेक्शनसाठी फ्यूजन स्प्लिसिंग वापरण्याची शिफारस केली जाते.
Setp4.प्रकाश स्रोत कनेक्ट करणे होस्ट पीसीचे मॉड्यूल: मूळ यूएसबी-टू-आरएस232 सीरियल डेटा केबल वापरा मॉड्यूलला संगणकाशी जोडण्यासाठी प्रकाश स्रोत मॉड्यूलसह समाविष्ट आहे. संगणकाला समर्पित सिरीयल पोर्ट ड्रायव्हरची अगोदर स्थापना आवश्यक आहे USB-to-RS232 केबल योग्यरित्या ओळखण्यासाठी; अन्यथा, होस्ट सॉफ्टवेअर करेल योग्य कनेक्शन स्थापित करण्यात किंवा प्रकाशाशी संवाद साधण्यात अक्षम स्त्रोत मॉड्यूल. आवश्यक ड्रायव्हर मिळविण्यासाठी कृपया Box Optronics शी संपर्क साधा.

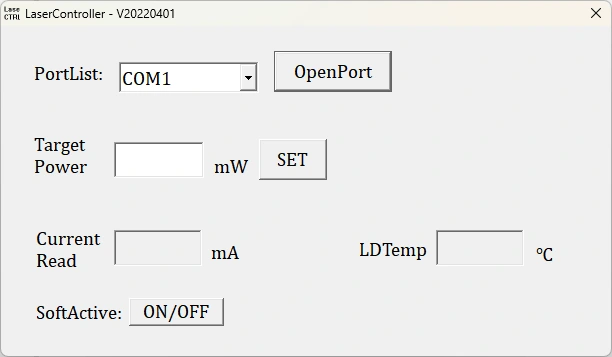

पायरी 5.सॉफ्टवेअर:एएसई प्रकाश स्रोत मॉड्यूल उत्पादनांसाठी समायोज्य शक्तीसह, ऑप्टिकल आउटपुट पॉवर होस्ट सॉफ्टवेअरद्वारे नियंत्रित केली जाऊ शकते; स्थिर शक्तीसाठी मॉडेल, पॉवर पातळी समायोजित केली जाऊ शकत नाही.
|
नाव |
तरंगलांबी |
सपाटपणा |
आउटपुट पॉवर |
फायबर प्रकार |
परिमाण |
|
ASE |
C |
-F7 |
-XX |
XX |
-एक्स |
|
ASE प्रकाश स्रोत |
C:C-बँड |
F7:≤7dB |
10 :10 mW 20 :20 मेगावॅट 30:30mW 50:50mW |
SM:SMF-28e |
एम: मॉड्यूल ब:बेंचटॉप |
उदा: ASE-C-F7-20-SM-M
(ऑर्डर माहिती: सी-बँड लो फ्लॅटनेस एएसई ब्रॉडबँड प्रकाश स्रोत, स्पेक्ट्रल फ्लॅटनेस≤7dB, 20mW आउटपुट पॉवर, एसएम फायबरसह, मॉड्यूल पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● स्वच्छ एंड-फेस परिस्थितीत, सिंगल-मोड फायबर (जसे Hi-1060, PM980, G652D, किंवा PM1550) मध्ये सैद्धांतिक शक्ती सहिष्णुता आहे अंदाजे 200 mW सतत प्रकाश. परिणामी, प्रकाश स्रोतांसाठी आणि 200 mW पेक्षा कमी आउटपुट पॉवर लेव्हल असलेले ॲम्प्लीफायर्स, आउटपुट फायबर कनेक्टर मानक अडॅप्टर वापरून इतर सिंगल-मोड फायबर उपकरणांशी जोडले जाऊ शकते (फायबर flanges). तथापि, जर फायबर कनेक्टर एंड-फेस दूषित असेल तर लेसर सक्रिय झाल्याच्या क्षणी बर्न-आउट होण्यास अत्यंत संवेदनाक्षम आहे—जरी लेसर पॉवर खूप कमी आहे. म्हणून, कोणतेही फायबर कनेक्शन बनवण्यापूर्वी, द विशेष फायबर क्लीनिंग वापरून कनेक्टर एंड-फेस पूर्णपणे साफ करणे आवश्यक आहे साधने शिवाय, फायबर एंड-फेस इन्स्पेक्टरचा काळजीपूर्वक वापर केला पाहिजे पृष्ठभाग पूर्णपणे धूळ आणि दूषित पदार्थांपासून मुक्त आहे याची खात्री करण्यासाठी तपासा फायबर फ्लँजद्वारे कनेक्शनसह पुढे जाण्यापूर्वी.
● फायबर ऑप्टिक कनेक्टर साफ करताना, तपासणी करताना किंवा कनेक्ट करताना, तुम्ही प्रकाश स्रोत प्रकाश उत्सर्जित करत नाही याची खात्री करणे आवश्यक आहे; कोणत्याही परिस्थितीत नाही प्रकाश सक्रिय असताना ऑपरेशन्स केल्या पाहिजेत. वापर पूर्ण झाल्यावर आणि इतर फायबर ऑप्टिक कनेक्टरपासून डिस्कनेक्ट केल्यानंतर, कनेक्टर आवश्यक आहे धूळ टोपी लावा.
● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, ते आहे फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
● फायबर ऑप्टिक वारंवार घालण्याची किंवा काढून टाकण्याची शिफारस केलेली नाही आउटपुटच्या शेवटी कनेक्टर, धूळ दूषित होण्यापासून रोखण्यासाठी - जे करू शकते वाढीव इन्सर्शन लॉस-किंवा फायबर कनेक्टरच्या शेवटच्या चेहऱ्यांना नुकसान होऊ शकते.
● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; स्टोअर कोरड्या जागी.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
